24V两芯锥形电源输入接插件结构设计

　　这款24V低压输入接插件，主要面向低压配电末端、小型工控板卡供电、桌面级电子设备外接电源输入场景设计，在小功率电源适配器、设备内置电源模块的外接输入回路中，承担电源回路物理连通与接插锁定的核心作用，避免低压供电回路出现接触不良、插合错位引发的供电中断问题。

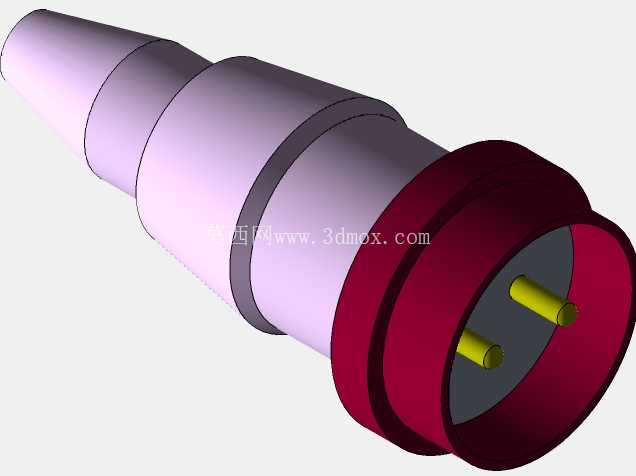

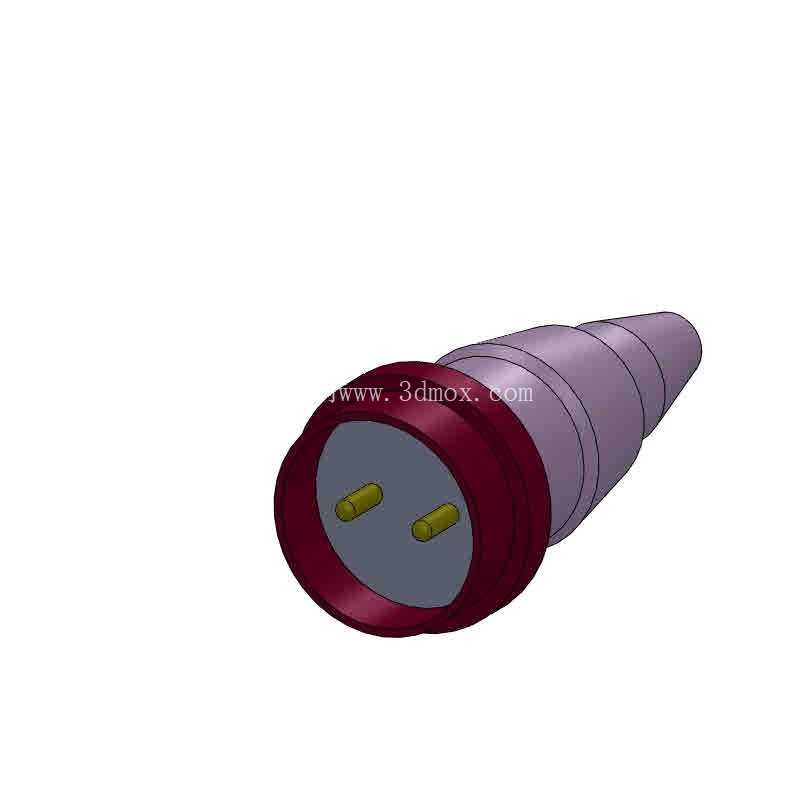

　　从实际使用场景出发，这类接插件常配套24V直流输出的小型电源变压器、开关电源模块使用，多用于工业传感模块供电、小型工控外设供电、实验室桌面测试设备供电回路，相比常见的民用两芯交流插头，其锥形绝缘外壳的设计，能够在设备频繁移动、接线拉扯的工况下，分散插合位置的应力，避免插针根部与绝缘基座连接位置出现开裂、导线脱焊的问题。接插件的插合端采用酒红色绝缘基座，两根平行布置的圆柱形铜质插针对称分布在基座端面，插针的直径与伸出长度严格匹配对应插座的接触簧片尺寸，插合后能够保证足够的接触面积，降低24V低压大电流回路中的接触压降，避免接插位置发热。

　　设计过程中，首先明确了接插件的额定工作电压为直流24V，适配的载流能力覆盖常规小功率电源的输出需求，绝缘外壳采用逐段收窄的锥形结构，从插合端向尾端线缆出线位置逐步缩小直径，这种结构一方面能够在插合操作时提供明确的导向，操作人员手持锥形外壳即可快速对准插座位置，无需反复调整插针对位角度；另一方面锥形外壳的曲面过渡能够避免棱角结构在设备安装、布线过程中剐蹭周边线缆或设备外壳，减少绝缘层破损的风险。插针与绝缘基座的连接位置采用嵌装固定结构，插针尾部预留焊线引脚，能够直接与多股铜芯导线焊接，焊接位置被锥形外壳的内部腔体完全包裹，焊接完成后可通过灌封或卡扣固定的方式完成尾端密封，避免导线拉扯时焊点直接受力。

　　从安装边界来看，接插件插合端的圆形基座直径为整个部件的最大外径，安装时仅需要在设备面板上预留对应直径的插座安装孔，接插件插合后，锥形外壳向设备外侧延伸，不会占用设备内部的额外安装空间，尾端出线位置的最小直径适配常规的两芯护套线外径，可配套标准线卡完成线缆的抗拉固定。接插件的绝缘外壳选用具备一定阻燃性能的绝缘材质，能够满足低压电器部件的绝缘防护要求，插针表面做镀覆处理，避免长期使用出现氧化导致接触电阻升高的问题。在实际布线过程中，这类锥形结构的接插件相比直筒型插头，在多线缆密集排布的机柜内部，能够减少相邻插头之间的干涉，锥形的斜面可以顺着线缆的弯折方向自然过渡，避免线缆在插头根部出现死折，延长线缆的使用寿命。针对设备检修时的频繁插拔操作，接插件的插针根部做了圆角过渡处理，插合过程中即使存在微小的角度偏差，也能顺着插座的导向口顺利滑入，不会出现插针顶弯、变形的问题，绝缘基座的端面平整度控制在合理公差范围内，插合到位后基座端面与插座端面完全贴合，能够阻挡日常使用中的灰尘、细小杂物进入接插接触位置，降低接触不良的发生概率。
