电子设备用针状散热结构I-150设计

　　在电源变换类电子设备的热管理设计环节，散热组件的选型与结构设计直接决定核心功率器件的长期运行稳定性，这款针状散热结构主要适配中小功率电源变压器、整流模块等发热元器件的被动散热需求，常见于工业控制电源、通信基站供电模块、消费类电子电源适配器等场景，用来将器件工作过程中产生的焦耳热快速传导至空气侧，避免核心绕组、功率半导体因结温过高触发降额保护甚至永久性热失效。

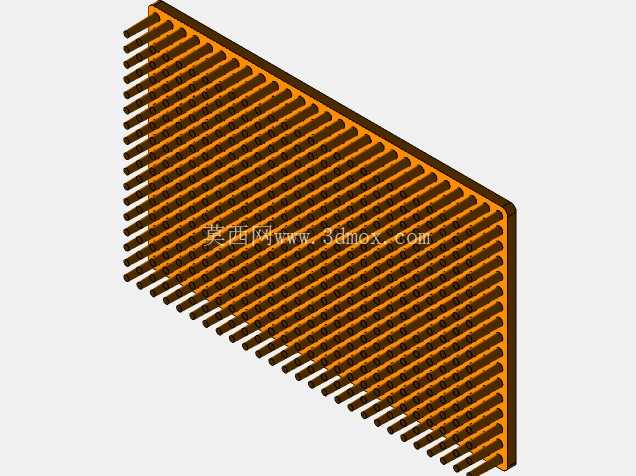

　　从结构设计逻辑来看，这款散热结构采用密集针状鳍片阵列布局，区别于传统平直鳍片散热器，针状结构可以在有限的安装投影面积内最大化拓展与空气的接触换热面积，同时打乱鳍片间的空气层流边界层，当设备内部存在自然对流或者低速强制风冷气流时，气流可以从多个方向穿过鳍片间隙，不会像平直鳍片那样对气流方向有严格的走向要求，适配设备内部不规则的风道布局，哪怕是安装空间局促、气流组织杂乱的紧凑式电源腔体内，也能保持稳定的散热效率。基板部分采用一体化成型设计，与发热器件贴合的安装面做了平面度控制，能够降低接触热阻，配合导热界面材料使用时，可以让热量快速从器件外壳传导至散热基板，再通过密集的针状鳍片扩散到周围空气中。

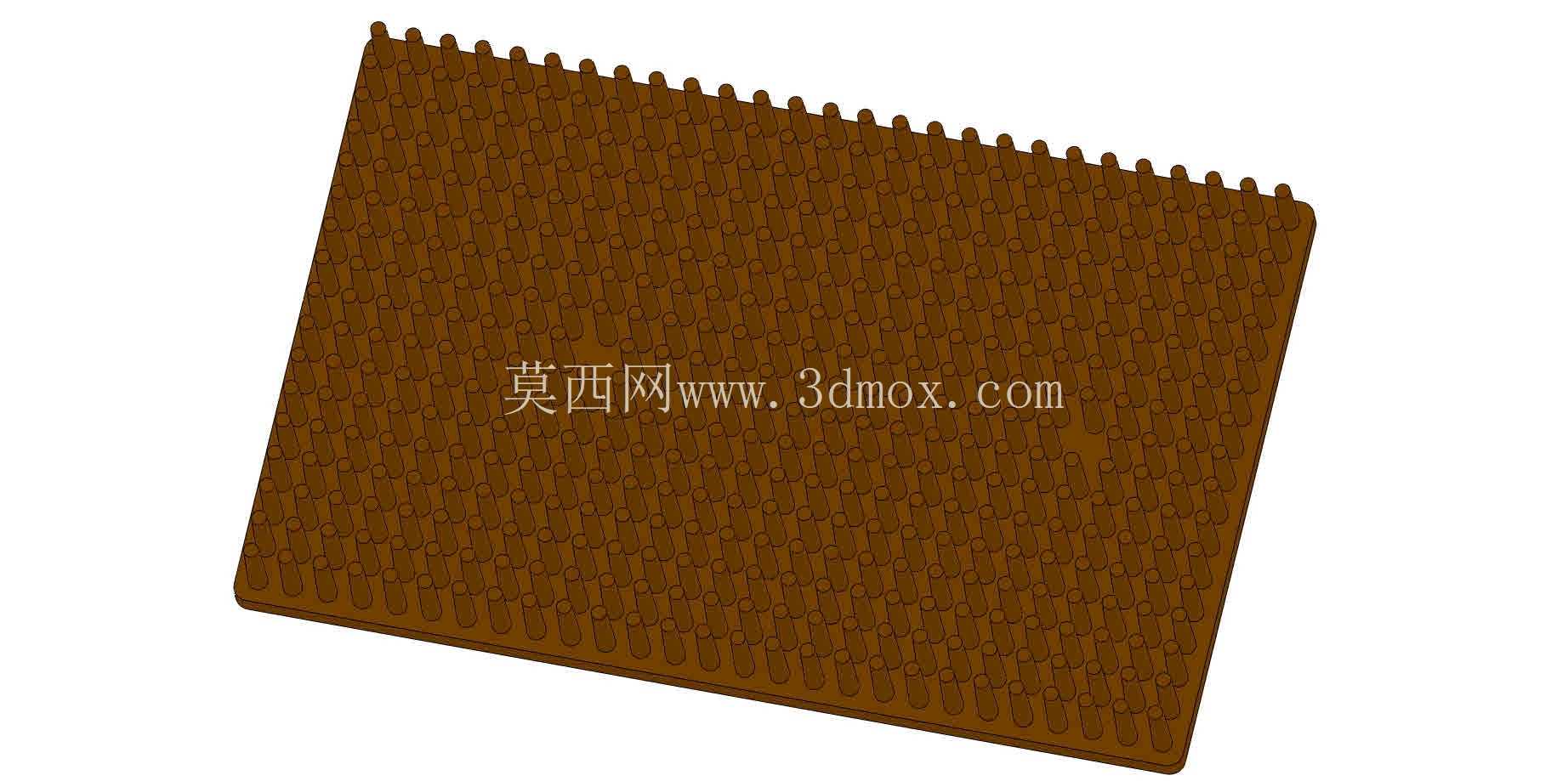

　　安装边界方面，这款散热结构的基板为矩形布局，边缘做了规整的直边处理，其中一侧边缘设置了等间距的齿状定位结构，既可以在安装时和器件周边的固定卡扣配合实现快速定位，也能在多组散热器并排拼接时起到限位作用，避免相邻散热器之间出现错位遮挡风道的问题。鳍片的高度经过匹配设计，不会超出常规电源变压器的安装高度上限，在紧凑型电源外壳内部不会和其他元器件、外壳结构产生干涉，针状鳍片的端部做了微小的圆角处理，避免生产装配过程中尖锐边角划伤操作人员或者损坏周边导线的绝缘层。

　　实际应用中，这类针状散热器不需要额外搭配风扇就能满足中小功率器件的散热需求，能够降低设备整体的运行噪音与故障点，在无风扇的密闭式工业电源场景下优势尤为明显。设计过程中需要重点考量基板与鳍片的连接热阻，一体化成型的结构可以避免装配式鳍片存在的接触间隙问题，保证热量传导路径的顺畅，同时鳍片的间距经过优化，既不会因为间距过小导致积灰后堵塞风道，也不会因为间距过大浪费安装空间、损失换热面积。针对电源类产品的安规要求，散热结构的边缘与周边带电部件的电气间隙也预留了足够的安全距离，不需要额外增加绝缘挡板就能满足常规低压电器的安规标准，适配绝大多数板载安装的电源变压器、功率开关器件的散热改造与配套设计需求。在三维建模过程中，这类结构需要重点控制鳍片阵列的排布一致性，保证每根针状鳍片的尺寸公差在合理范围内，避免批量生产时出现鳍片歪斜、缺料等成型缺陷，同时安装面的平面度公差需要控制在合理区间，保证和发热器件的贴合效果，最终实现散热效率、安装兼容性、生产工艺性三者的平衡。
