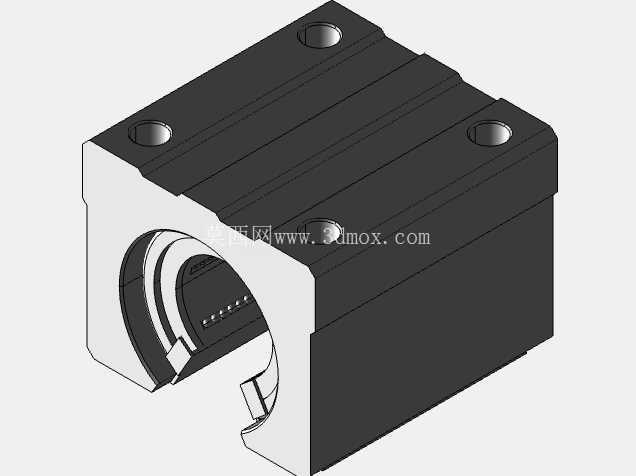

SBR20UU开口型直线轴台滑块结构

做自动化设备结构设计的同行，对SBR系列的开口轴台滑块肯定不陌生，这次拆解的SBR20UU款，是支撑20mm直径圆柱直线导轨的核心滑动部件，在各类需要直线往复运动的工位上出镜率极高。先从实际应用场景说，这类轴台最常出现在小型输送线的滑台调整机构、点胶设备的Z向升降导向、包装机械的推料工位滑动支撑、非标检测设备的探头移动导轨副里，相比封闭型直线滑块，开口结构的安装容错率更高，后期维护时不用把整根导轨从机架上拆下来，松开安装螺丝就能直接把滑块从导轨侧向取出，对产线快速维保来说非常友好。

从功能特性上看，这款轴台内部集成了带保持架的钢球循环结构，滑动时钢球沿滑块内部的回流道循环滚动，和光轴导轨之间是滚动摩擦，相比铜套类滑动轴台，运行阻力能降低60%以上，低速运行时不会出现爬行现象，能保证运动工位的重复定位精度稳定在0.02mm以内。滑块本体采用铝合金一体加工成型，重量比同规格钢制滑块轻近三分之二，在对移动部件重量有严格限制的高速往复工位上，能有效降低驱动端的负载，减少伺服电机或气缸的出力冗余。开口处的密封端盖内置了双唇式防尘刮片，能在滑块移动时刮除导轨表面附着的切屑、灰尘、冷却液残留，避免杂质进入滚道造成钢球点蚀，延长整套导轨副的使用寿命，在有少量粉尘的机加工上下料工位也能稳定运行。

再聊设计思路，这款轴台的安装面做了精准的厚度公差控制，四个安装沉孔的位置度公差控制在0.01mm以内，和滑台板连接时不需要额外做销钉定位就能保证安装平行度。滑块的中心孔和安装基准面的垂直度经过严格校核，安装后导轨和滑块的配合间隙均匀，不会出现卡滞、偏磨的问题。内部滚道的曲率设计和20mm直径光轴完全匹配，钢球和滚道的接触角调整到45度，能同时承受径向载荷、两个方向的倾覆力矩，在悬臂类滑动工位上也能保证运行平稳，不会出现滑块低头、晃动的问题。滑块侧面预留了油嘴安装位，定期加注润滑脂就能保证滚道内的钢球持续处于良好润滑状态，维护操作非常简便。

说到安装边界尺寸，这款轴台适配的导轨直径为20mm，本体总长度为60mm，安装面的宽度为48mm，总高度为35mm，四个安装沉孔采用M6内六角螺丝固定，孔位横向间距为32mm，纵向间距为40mm，安装时需要注意滑台板上的安装孔沉头深度不能超过8mm，避免螺丝顶到滑块内部的钢球回流槽造成运动卡滞。滑块开口处的间隙经过预调整，出厂时已经做了预紧力适配，常规工况下不需要额外调整间隙，如果用在高精度工位，可以通过微调端盖的压紧螺丝来轻微调整预紧力，消除配合间隙，但要注意预紧力不能调得过大，否则会增加滑动阻力，加速钢球和滚道的磨损。另外安装时要保证两根平行导轨的平行度控制在0.05mm/1000mm以内，高低差不超过0.03mm，避免滑块运行时承受额外的侧向力，缩短使用寿命。在实际选型时，要根据工位的负载大小、运行速度、行程长度来确认滑块的数量，长行程工位建议每根导轨配置两个滑块，提升整体支撑刚性，高速往复工位要适当缩短润滑脂的加注周期，保证滚道润滑充分。
