UCFL205J菱形带座外球面轴承结构

在轻工输送线、小型食品加工设备、农用辅助机具这类对安装空间有严格限制的传动场景里，菱形法兰式带座外球面轴承的应用占比一直居高不下，UCFL205J就是这类应用里的典型规格。不同于立式带座轴承需要预留垂直方向的安装避让空间，菱形两孔安装的结构形式，能直接贴装在设备的侧板、型材立面或者焊接支架的平面上，两个安装孔呈对角分布，拧紧固定螺栓后就能获得足够的支撑刚性，不需要额外加工定位止口，对安装面的平面度公差要求也比四方法兰座更宽松，很适合现场改制设备或者小型非标设备的快速装配。

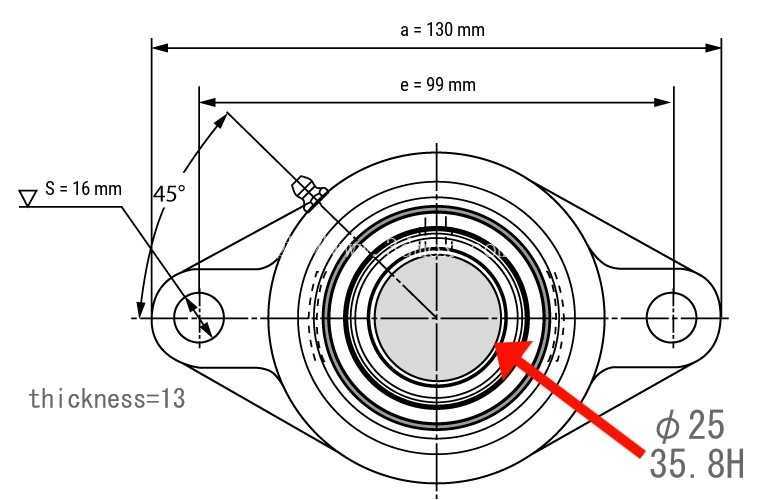

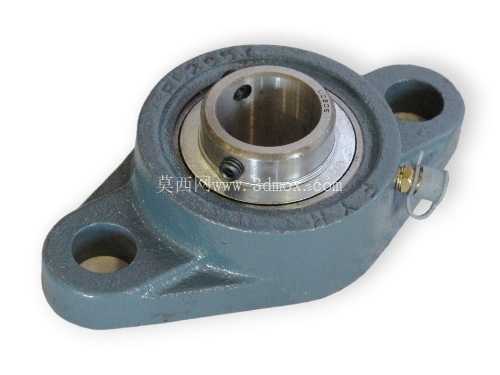

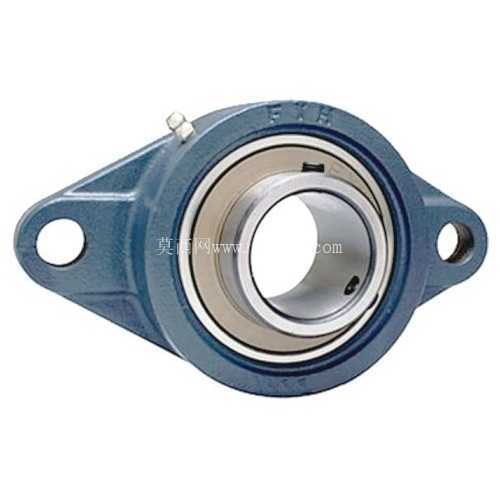

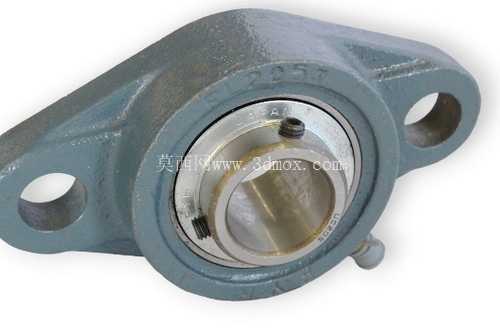

从结构组成来看，这套组件由冲压铸造的菱形轴承座和外球面球轴承内芯组合而成，轴承内芯的内孔为25mm，适配市面上绝大多数同直径的光轴传动件，内圈一侧伸出的紧定螺钉可以直接顶在轴的表面，实现轴与轴承内圈的周向固定，不需要额外加工轴肩或者配置锁紧螺母，装配时只需要将轴穿入内孔，调整好轴的轴向位置后拧紧两个紧定螺钉即可完成固定，大幅降低了装配环节的加工成本。轴承座的两个安装孔中心距为99mm，安装孔直径为16mm，适配M14规格的固定螺栓，设计选型时只要在安装面上预留出对应孔距的螺纹孔或者穿栓孔，就能完成安装，整个轴承组件的外轮廓最大宽度不超过130mm，突出安装面的高度不到70mm，在狭窄的设备腔体内也能顺利布置。

轴承座的材质采用灰铸铁铸造，成型后经过时效处理消除内应力，安装面经过铣削加工保证平面度，轴承内芯的球面与座体的凹球面配合，具备自动调心的功能，当传动轴出现轻微的挠曲变形或者安装时轴与安装面存在小角度的垂直度误差时，轴承可以自动适配偏转角度，不会出现卡滞、额外附加载荷的情况，能有效延长轴承的使用寿命。轴承侧面配置的注油嘴可以定期补充润滑脂，不需要拆解轴承组件就能完成维护，适配长期连续运转的工况。

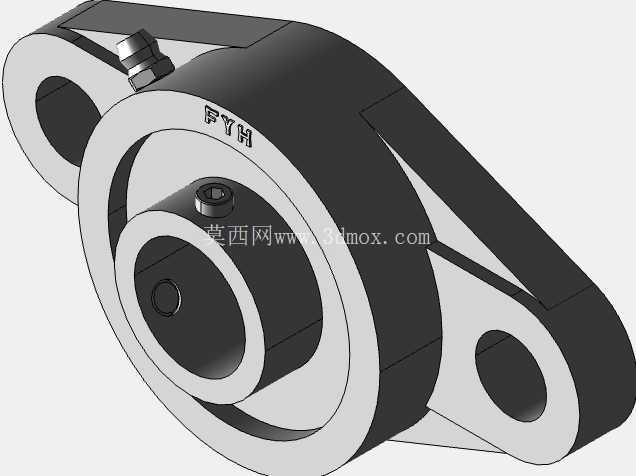

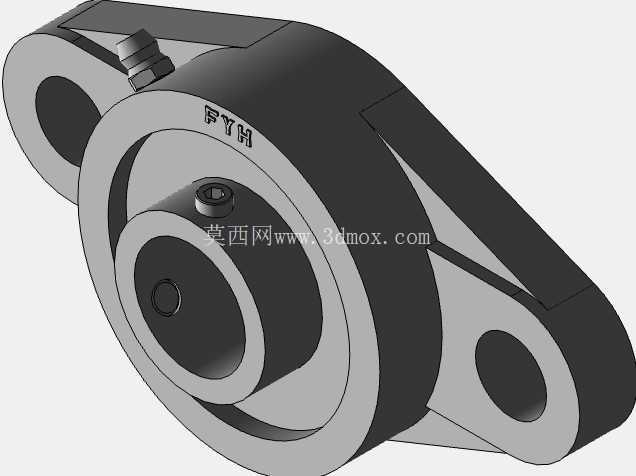

建模过程中，首先要确认轴承座的菱形轮廓边界，以两个安装孔的中心连线作为基准，确定轴承内孔的中心位置，保证内孔中心到两个安装孔中心的距离一致，避免出现安装偏心的问题。铸造圆角的处理要符合实际加工工艺，不能出现尖锐的直角结构，轴承内芯的密封槽、紧定螺钉孔、注油嘴接口的位置要和实际产品完全对应，保证模型能直接用于装配干涉检查、安装模拟以及后续的工程图导出。在做设备整体装配校验时，可以直接调用这个模型，验证安装空间是否足够、螺栓拆装是否有操作空间、轴穿入后是否会和周边结构产生干涉，不需要反复测量实物尺寸，能大幅缩短非标设计的选型校验周期。

这类带座轴承通常用在转速不高、载荷中等的传动部位，比如皮带输送机的托辊支撑、小型风机的转轴固定、包装设备的辊轮支撑等场景，相比分体式的轴承加轴承座的组合，这种一体化的带座轴承不需要用户自行配合轴承与座体的公差，采购回来就能直接装配，减少了装配环节的选配工作量，也避免了因为配合公差选择不当导致的轴承早期失效问题。设计选型时需要注意，这种菱形座的承载方向主要是垂直于安装面的径向载荷，不适合承受较大的轴向载荷，如果传动结构存在较大的轴向力，需要额外配置止推结构或者更换其他形式的轴承座。
