AGV车载操控终端控制盒结构设计

这款AGV车载操控终端控制盒，是自动导引运输车系统里直接面向现场运维、操作人员的人机交互载体，在智能仓储、产线物料转运、柔性制造车间的AGV应用场景中承担核心的现场交互职能。日常AGV运行过程中，运维人员可通过该控制盒完成设备状态查看、手动模式操控、急停触发、参数快速调取等操作，是AGV本体上不可或缺的人机交互节点。

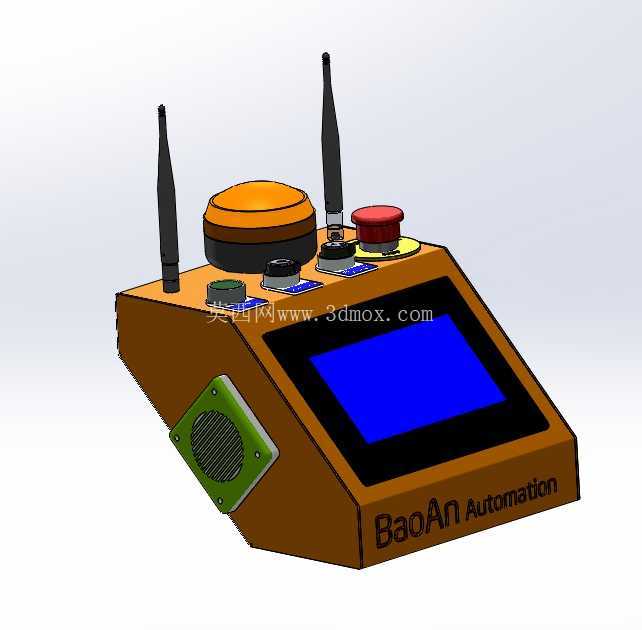

从功能布局来看，控制盒顶面集成了多组功能组件：两根外置通讯天线分别对应无线遥控信号传输与AGV调度系统的无线通讯链路，保障手动操控时的信号稳定覆盖，避免车间内金属货架、设备遮挡带来的信号中断问题；橙色蘑菇头部件为声光报警提示装置，当AGV触发路径障碍、电量不足、故障告警时，会同步发出声光提示，提醒周边人员避让与运维人员处置；红色带防护圈的蘑菇头按钮为硬线急停开关，采用常闭回路设计，触发后可直接切断AGV动力回路，满足设备安全规范要求，急停按钮周边设置黄色防护凸台，避免日常搬运、剐蹭导致的误触发；其余几个带标识的小型按钮分别对应手动模式切换、启动、复位等常用操作，按钮旁预留了标签粘贴位，方便现场根据实际AGV功能定义标注按钮用途。

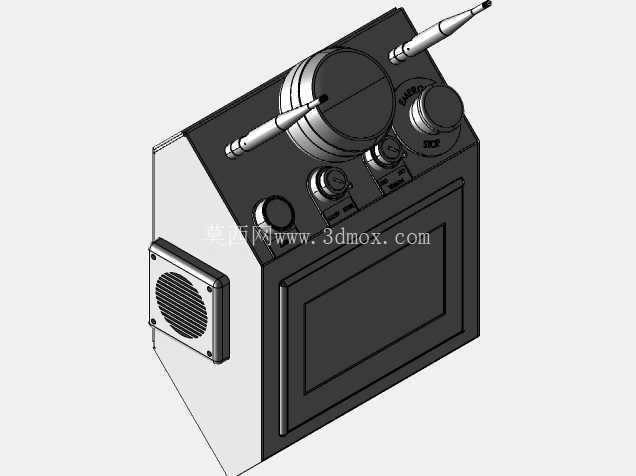

控制盒正面嵌入一块工业级触控显示屏，屏幕周边做了黑色遮光边框设计，可减少车间照明环境下的屏幕反光，方便操作人员清晰查看AGV的运行速度、剩余电量、当前任务节点、故障代码等信息，屏幕支持触控操作，可在手动模式下完成参数微调、路径点选择等操作。盒体侧面集成了带防护格栅的蜂鸣器出声孔，格栅采用倾斜式开孔设计，既可以保证报警声音的有效传播，又能避免车间内的粉尘、碎屑直接进入盒体内部，提升设备在工业现场的防护能力。

设计过程中，盒体主体采用倾斜式人机工程造型，屏幕安装面与水平面呈15度左右的仰角，当控制盒安装在AGV本体侧面、高度距离地面1.1-1.3米的常规安装位置时，站立的操作人员无需过度低头或弯腰即可清晰查看屏幕内容、操作顶面按钮，长时间操作也不易产生疲劳。盒体外壳采用钣金折弯焊接成型，边角做圆弧过渡处理，避免尖锐边角在车间通行场景下剐蹭人员或周边物料，表面采用橘纹喷塑处理，耐油污、耐剐蹭，适配车间复杂的使用环境。

安装边界方面，控制盒底部预留了四个M5安装孔位，孔位间距按照标准工业安装尺寸设计，可直接通过螺栓固定在AGV的车体立柱或侧面安装支架上，安装时需保证天线周边无大面积金属遮挡，与周边金属构件保持至少50mm的间距，避免影响无线信号传输；盒体后侧预留了航空插头安装位，所有内部线缆通过后侧的防水航空插头与AGV本体的控制回路连接，防护等级可达到IP54，满足车间日常使用的防尘防溅水要求。内部结构设计上，电路板、显示屏、按钮组件均采用模块化安装方式，每个组件都设置了独立的安装定位柱与固定孔位，后期维护时可单独拆卸故障组件，无需整体拆解盒体，大幅降低现场运维的拆装难度。盒体内部预留了足够的走线空间，强弱电走线做了分隔槽设计，避免动力回路与通讯信号回路产生干扰，保障设备运行稳定性。
