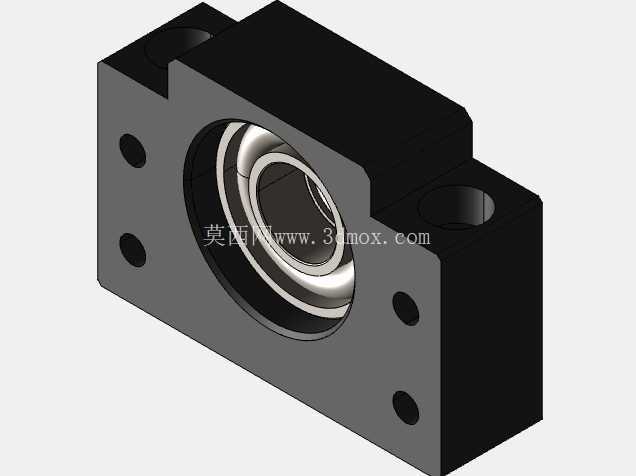

BF20型丝杠支撑轴承固定座结构设计

　　在直线传动系统的布局设计中，丝杠端部的支撑结构直接决定整套传动机构的运行精度与使用寿命，BF20这类支撑端轴承座，是滚珠丝杠传动副里应用极广的标准支撑部件，多用于丝杠的非驱动侧定位，和驱动端的EK/EF系列固定座配对使用，在数控滑台、点胶设备、小型雕铣机、自动化移栽模组这类需要精密直线进给的设备里随处可见。从结构设计逻辑来看，这款支撑座采用分体式的安装基准面设计，主体安装面与轴承安装孔保持严格的垂直公差，安装孔的同轴度控制在0.02mm以内，避免丝杠安装后出现别劲、爬行的问题。座体本身采用发黑处理的碳钢材质，兼顾结构刚性与基础防锈能力，内部预装的角接触球轴承可以同时承受径向载荷与一定的轴向载荷，适配20mm直径规格的滚珠丝杠端部安装，轴承预紧力在座体出厂时已经调整到合适区间，不需要使用者自行拆解调整，减少现场装配的调试难度。从安装边界来看，座体的四个安装沉孔呈对称分布，孔位间距符合通用模组的安装标准，安装时只需要将座体底面贴合设备安装基板，穿入内六角螺栓锁紧即可完成固定，侧面的轴承孔位预留了足够的锁紧螺母安装空间，不需要额外加工避让位。

　　实际应用场景里，这类支撑座主要承担丝杠径向跳动约束、轴向窜动限制的作用，相比直接将轴承嵌入安装板的自制结构，标准化的支撑座可以大幅降低设计端的公差匹配工作量，不需要自行设计轴承挡圈、密封端盖这些细碎结构，直接选型调用就能完成支撑端的结构设计。在设计选型过程中，需要注意支撑座的中心高与丝杠螺母座的中心高保持一致，避免丝杠出现倾斜受力，同时要确认安装孔位与设备基板的预留孔位匹配，若需要调整安装位置，也可在座体安装孔的可调范围内做微调。座体的轴承腔采用密封式结构，内部预填润滑脂，可以在常规工况下长时间运行不需要额外补脂，只有在高粉尘、高湿度的特殊工况下，才需要定期拆开端盖补充润滑脂，延长轴承使用寿命。

　　从结构细节来看，座体的边角做了倒角处理，避免装配过程中划伤操作人员或者线缆，轴承孔的端面加工有密封槽，配套的密封圈可以阻挡外部粉尘、切削液进入轴承内部，适配机加工设备的车间使用环境。在三维建模过程中，这类标准件的模型需要准确还原安装孔位尺寸、中心高、轴承孔直径、总装外形边界，方便设计人员在装配阶段做干涉检查，避免出现安装时孔位错位、空间不足的问题。很多刚入行的结构设计人员在做丝杠传动设计时，容易忽略支撑座的安装空间预留，比如在支撑座后侧布置其他部件时没有留出锁紧扳手的操作空间，导致现场装配时无法拧紧锁紧螺母，这款BF20支撑座的模型完整还原了所有装配需要的空间边界，包括锁紧螺母的操作空间、螺栓安装的扳手空间，能帮助设计人员在布局阶段就规避这类装配干涉问题。

　　另外在不同的工况下，这款支撑座可以适配不同精度等级的轴承，普通工况下使用标配的P0级轴承就能满足需求，高精度进给场景下可以更换P4级精度的角接触轴承，不需要更换座体本身，具备不错的适配灵活性。座体的底面经过精磨处理，表面粗糙度达到Ra1.6，安装后可以和基板保持良好的贴合，不会因为接触面不平导致支撑座倾斜，影响丝杠的运行精度。在传动系统的受力分析里，支撑座需要承受丝杠运行过程中产生的径向载荷，以及部分轴向载荷，所以座体的壁厚设计做了针对性加强，在轴承安装孔的外侧做了加厚处理，避免长期受力后出现座体变形，导致精度下降。
