FTC竞赛专用GoBilda伺服驱动弧形夹爪结构

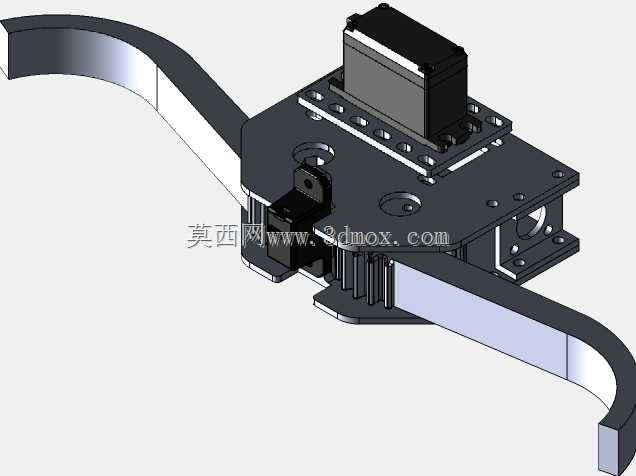

　　这款夹爪结构专为竞技类机器人物料搬运场景开发，核心适配FTC赛事中AnydyMark POWERPLAY赛段的锥形物料抓取需求，可直接集成到竞赛机器人的前端执行端，完成锥形件的拾取、转运、堆叠全流程动作，也可经过简单参数调整适配同尺寸范围的圆柱、方料类轻质物料抓取，在小型教学机器人、桌面分拣工作站中也能直接复用核心传动逻辑。整套结构采用双侧弧形指节对称布局，指节内侧做了贴合锥面的弧度设计，抓取时双侧指节同步收拢，接触物料时能形成多点贴合支撑，避免硬质接触下的物料滑脱，同时不会对轻质赛用物料造成挤压变形。驱动端采用标准规格伺服电机直装，安装位预留了多组调节孔位，可兼容市面主流同安装尺寸的伺服舵机，无需额外做转接板加工，

　　降低现场调试的改造成本。传动部分采用40齿伺服齿轮与双侧指节的齿段啮合，伺服输出的旋转动作通过齿轮副同步传递给两侧指节，保证双侧开合角度完全对称，不会出现单侧偏摆导致的物料夹持偏心问题，齿轮啮合间隙控制在0.1mm以内，开合动作无卡顿空程，响应速度可匹配竞赛场景下的快速动作节拍。夹爪的基座部分采用多层板叠装定位结构，所有安装孔位均对齐GoBilda搭建体系的标准孔距，可直接通过标准紧固件连接到机器人的铝型材搭建框架上，基座上预留的传感器安装槽位，可直接嵌入REV ColorSensor v3及同尺寸规格的颜色传感器，传感器检测面正对夹爪中心抓取区域，抓取物料的同时即可完成物料颜色识别，无需额外外置传感器支架，简化整机布线与结构布局。

　　从安装边界来看，夹爪收拢状态下整体外轮廓宽度控制在160mm以内，张开最大开度可达120mm，可覆盖赛段要求的所有锥形物料外径范围，基座安装面到指节最前端的距离为110mm，安装时不会与机器人前端的其他结构产生运动干涉，指节的开合行程通过伺服舵机的行程参数即可软件调节，无需额外做机械限位结构，现场调试时可根据物料实际尺寸快速匹配夹持力度与开合范围。整套结构包含所有非标零件的完整装配关系，每个零件的配合公差均按照3D打印件与标准机加工件的常用公差带设计，若采用3D打印制作零件，打印完成后仅需去除支撑、简单打磨啮合齿面即可完成装配，齿轮啮合处预留的润滑间隙可直接涂抹少量润滑脂降低运行磨损，长期高频动作下也不会出现齿面过早磨损的问题。

　　夹爪的指节部分做了等强度截面设计，在保证夹持刚性的前提下尽可能去除非受力区域的材料，降低整体执行端重量，减少机器人前端的负载惯量，提升机器人移动、转向时的动作稳定性，基座上的伺服安装位做了下沉式设计，伺服电机本体嵌入基座内部，既降低了整体结构高度，也能对伺服本体形成侧向防护，避免竞赛过程中碰撞导致的伺服移位或接线松脱。在实际场景应用中，这款夹爪除了适配赛用锥形物料，也可通过更换指节接触面的防滑垫，适配表面光滑的塑料件、纸质包装盒等轻质物料，传动核心的伺服齿轮啮合结构无需改动，仅需调整指节的外形轮廓即可快速拓展适配不同的抓取对象，对于教学场景下的机器人实训项目，这套结构也可作为机械传动、执行器设计的典型案例，帮助学习者理解齿轮同步传动、对称夹持结构的设计逻辑，掌握执行端与传感器集成布局的实用方法。
