手动压合式燃烧纸砖成型工装结构

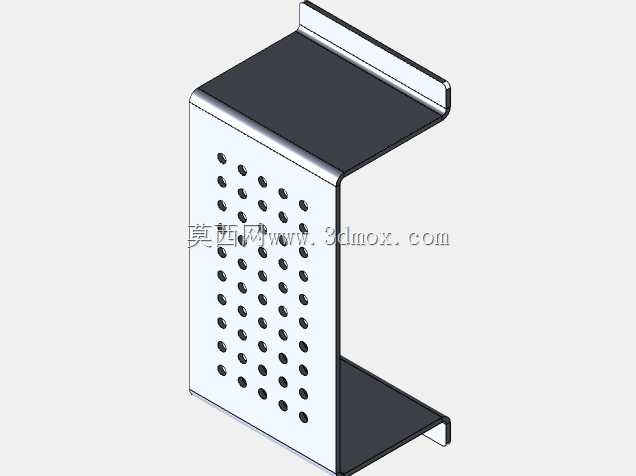

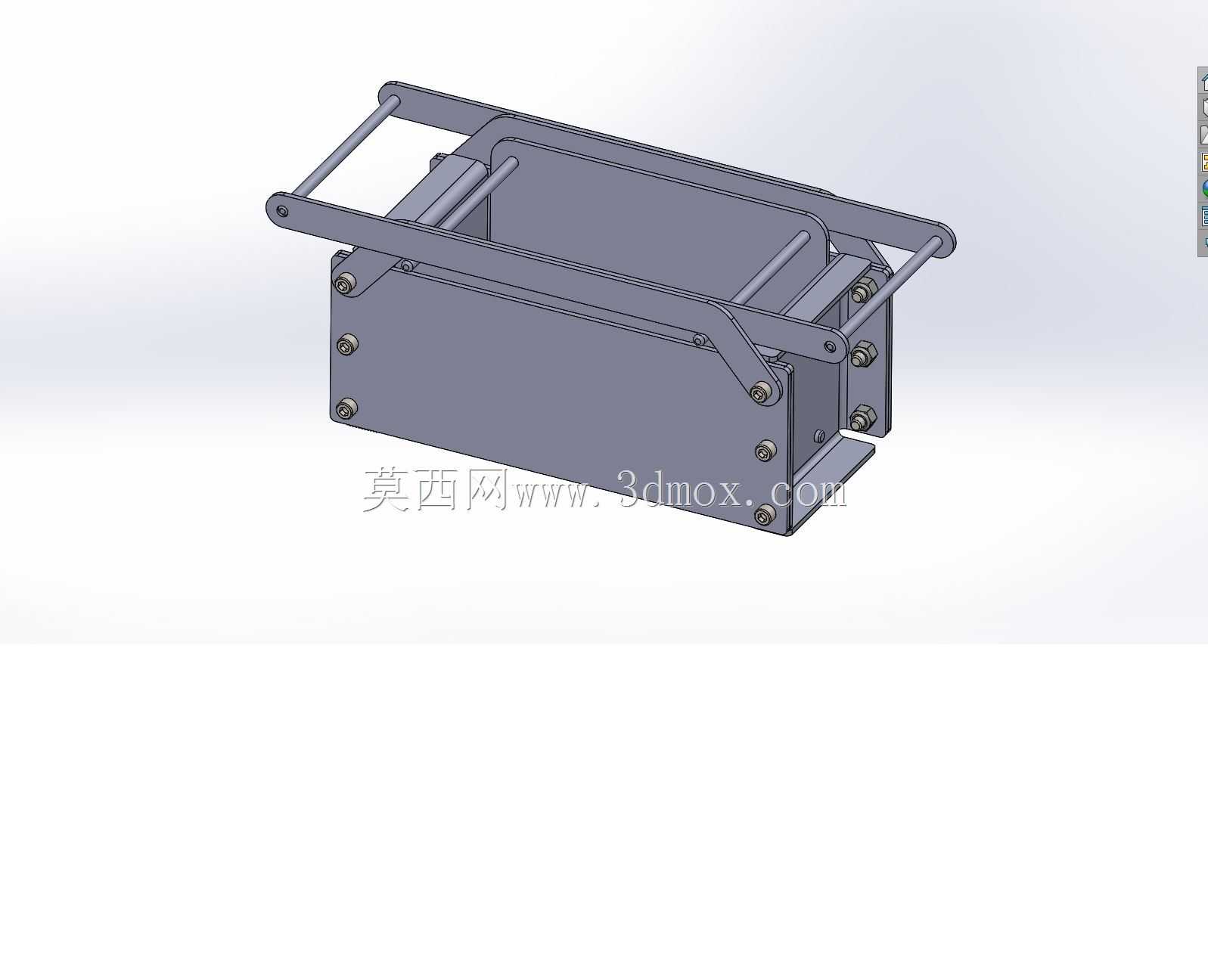

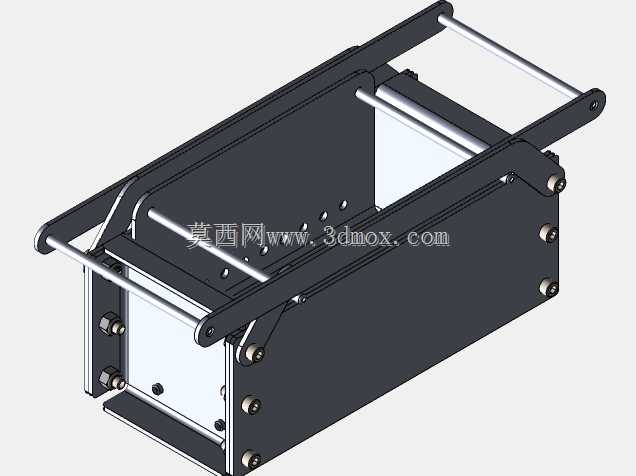

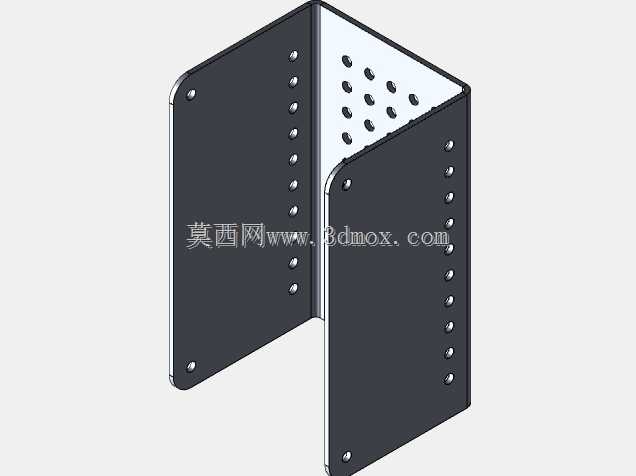

　　在生物质燃料预处理、户外引火材料加工的零散作业场景中，零散废纸、易燃纸类边角料的规整压合一直是小批量加工环节的痛点，松散的纸屑不仅占用存储转运空间，直接燃烧时燃烧速度过快、热值留存时间短，无法满足户外生火、小型炉具引燃的实际需求，这款手动压合式成型结构正是针对这类小批量加工场景设计的专用工装。从结构布局来看，整体采用箱式容料仓搭配双侧连杆压合臂的设计，容料仓为敞口矩形腔体，四周采用折弯钢板拼接成型，拼接处采用内六角螺栓紧固，既保证腔体侧壁的刚性，避免压合过程中侧壁受物料挤压出现外胀变形，也方便后期根据磨损情况单独更换侧壁板材。双侧的压合臂采用四连杆铰接结构，臂身采用扁钢裁切成型，铰接点处加装铜质衬套，减少反复开合过程中的铰接磨损，

　　压合臂的末端连接与容料仓内腔尺寸匹配的压料板，压料板表面做铣平处理，保证压合时纸面受力均匀，不会出现局部压不实、纸砖密度不均的问题。实际作业时，操作人员将裁切好的废纸、纸类边角料分层填入容料仓内，每次填料厚度控制在5至8厘米，填装后向下扳动双侧的压合臂，通过连杆机构的力放大作用，将操作人员的手动力转化为垂直向下的压合力，对仓内纸料进行逐层压实，待纸料压合到预设密度后，可通过容料仓侧壁的定位销固定压合臂位置，保压10至20秒让纸层间贴合紧密，之后抬起压合臂即可从仓内取出成型好的矩形纸砖。设计过程中重点考虑了手动操作的力臂匹配，压合臂的握持端做了加长处理，根据杠杆力矩计算，在握持端施加15公斤左右的下压力，

　　即可在压料板端面产生超过300公斤的压合力，足以满足纸砖成型的密度要求，同时避免操作人员施力过大造成疲劳。容料仓的底部采用可拆卸式底板设计，底板与仓体通过侧边的快拆插销固定，当压合完成后，拔出插销即可拆下底板，从仓体下方直接顶出成型纸砖，相比从敞口端抠取物料的操作方式，出料效率提升40%以上，也不会破坏纸砖的成型外形。安装边界方面，整套工装无需额外固定基础，直接放置在平整的工作台面即可使用，整体占地面积不足0.1平方米，底部加装了四个橡胶防滑垫，避免压合施力过程中工装出现滑移。铰接点的位置设计经过多轮运动仿真验证，保证压合臂下压到极限位置时，压料板始终保持水平状态，不会出现偏斜卡滞，同时压合臂抬起时的最大开合高度为280毫米，

　　留有足够的填料操作空间，不会干涉操作人员的填装动作。结构上没有采用复杂的气动、液压驱动元件，全部采用常规的机械零件拼接，加工难度低，普通的机加工车间即可完成全部零件的制作，后期维护仅需要定期在铰接点加注润滑脂，检查螺栓紧固情况即可，维护成本极低，非常适合小型加工户、户外用品作坊、营地后勤保障点这类没有配套动力气源、小批量生产纸砖的场景使用。压合成型的纸砖外形规整，密度均匀，存储时可整齐码放，相比松散纸屑节省70%以上的存储空间，燃烧时燃烧速度平缓，热值释放均匀，引燃后可持续燃烧15至20分钟，完全满足引火、小型炉具持续供火的使用需求。
