手动杠杆式心轴压装作业设备结构

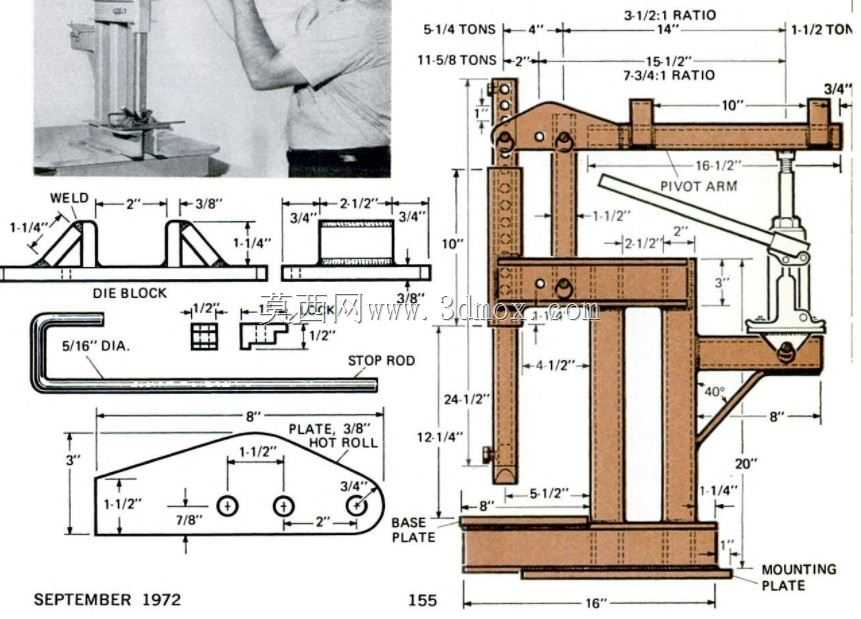

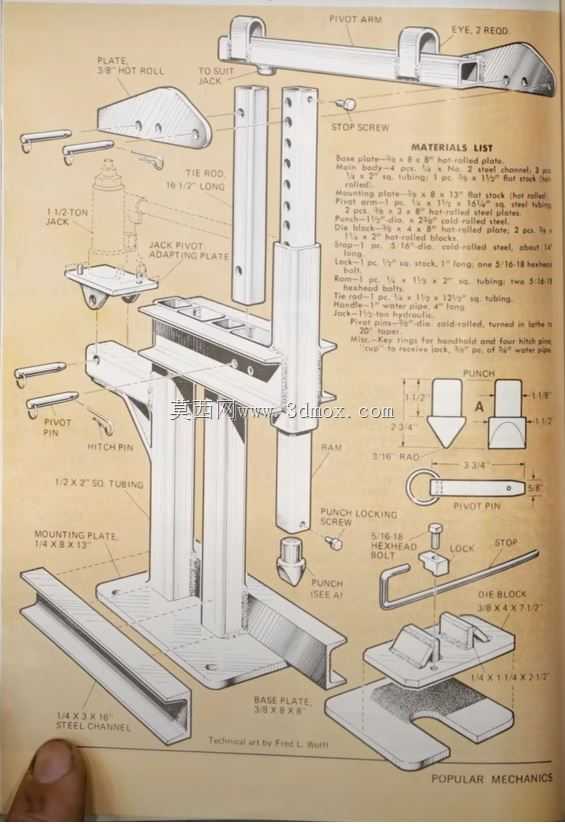

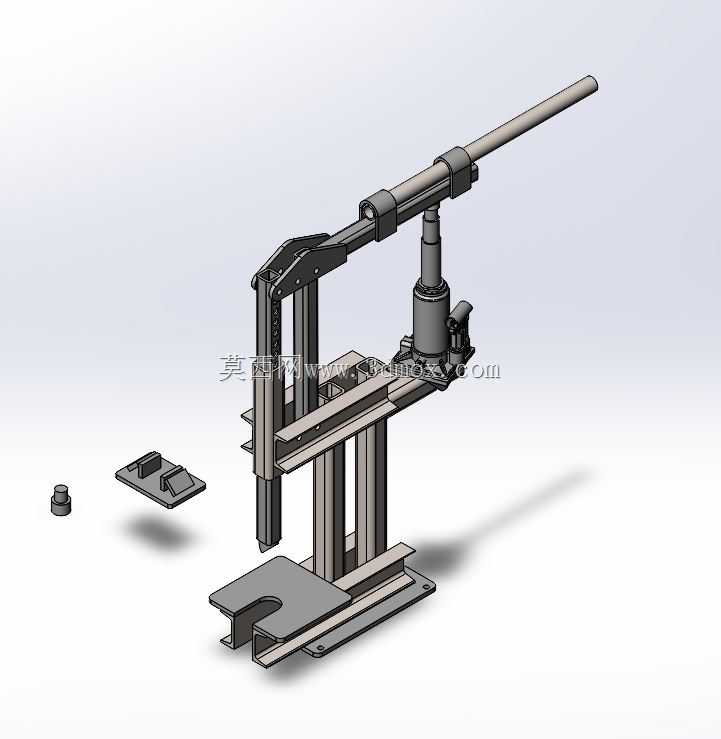

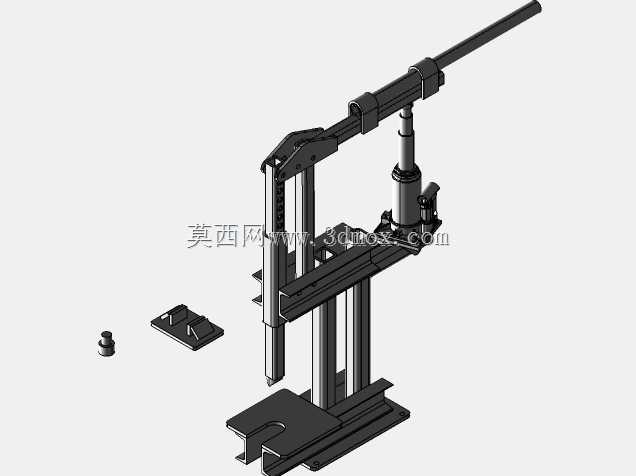

　　在小型五金加工、机修维保、小批量零部件装配场景里，这类手动心轴压力机的使用频率远高于大型液压压床，它不需要外接动力源，靠人力通过杠杆放大作用力就能完成小吨位的压装作业，适合零散维修工位、教学实训台、小作坊装配线这类没有集中动力配套的场景，比如过盈配合的销轴压入、小型轴承的装配、薄金属件的校形、小零件的铆接工序都能适配，不会出现大设备干小活的能耗浪费，也不会因为工位空间局促放不下大型设备。从结构设计逻辑来看，这套设备采用了立式悬臂的布局，底部是带开口槽的铸铁式工作台，开口槽的设计是为了避让压装时向下伸出的工件尾端，比如压装长销轴的时候，销轴下端可以直接从槽口穿出，不需要额外垫高工件，工作台面做了平整铣削处理，

　　保证压装时工件放置的水平度，避免压装过程中出现偏载导致心轴弯折或者工件压歪。立柱部分采用了双立柱导向结构，相比单立柱结构，双立柱的抗偏载能力更强，压头上下滑动的时候不会出现单侧卡滞，滑动座和立柱之间采用间隙配合加润滑槽的设计，长期使用磨损后可以通过调整镶条来补偿间隙，保证压头的运动垂直度。杠杆操作部分采用了长力臂的手动压杆，通过铰接的连杆结构把人手的下压力放大传递到压头主轴，杠杆的铰接点位置经过力臂比优化，普通人单手施加二十公斤左右的下压力，压头端就能输出近一吨的压装力，足够覆盖绝大多数小型过盈配合件的装配需求，压杆的握持端做了防滑套结构，操作的时候不容易脱手，同时杠杆的行程做了限位设计，避免压头超行程下行撞坏工作台面。

　　压头部分采用了快换式的心轴接口，可以根据不同的压装需求更换不同直径的压头，比如压轴承的时候用平端面压头，压销轴的时候用带定位凹坑的压头，不需要整体更换压杆组件，换型效率很高，压头主轴和滑动座之间设置了复位弹簧，压装完成后松开压杆，压头会自动回弹到初始位置，不需要手动抬杆，减少操作的重复动作强度。从安装边界来看，这套设备的底座采用了四个螺栓固定孔，可以直接固定在木质或者钢制工作台面上，不需要做专门的混凝土基础，整体占地面积不到0.2平方米，工作台面高度刚好适配成年人站立操作的肘部高度，操作的时候不需要弯腰或者抬臂，长时间作业的疲劳度很低，设备的整体高度控制在一米以内，压杆的最大外伸长度不会超出底座范围太多，

　　操作的时候不会碰到周边的其他工具或者物料。在实际使用的时候，需要注意压装前要把工件在工作台面上定位准确，尽量让压装力的作用线和心轴轴线重合，避免偏载导致立柱变形或者压头弯折，定期给立柱导向面和铰接点加注润滑脂，减少运动部件的磨损，对于压装力要求特别小的精密零件装配，还可以在压头和工件之间加装力传感器附件，控制压装力的大小，避免压坏工件。这套结构的设计没有冗余的复杂部件，所有零件都是常见的机加工件，加工难度低，维护成本极低，没有液压系统的漏油风险，也没有气动设备的噪音问题，非常适合对压装力要求不高、作业频次中等的装配场景，很多机修工甚至会自己按照这个结构自制简易压床，用来处理日常维修里的压装作业，实用性经过了长期的现场验证。
