四指柔性自适应气动抓握执行机构

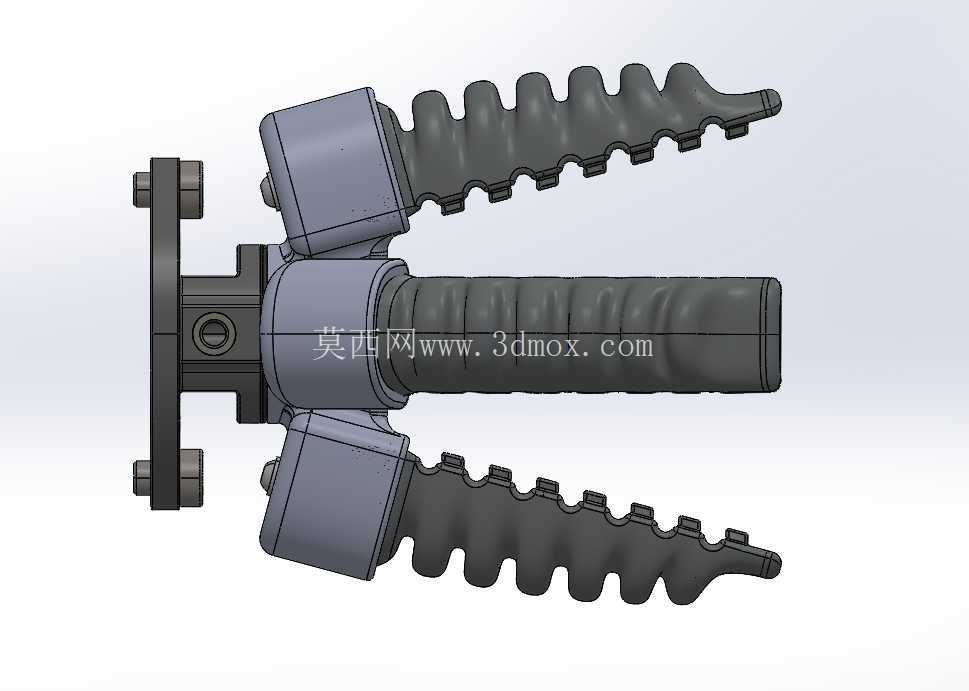

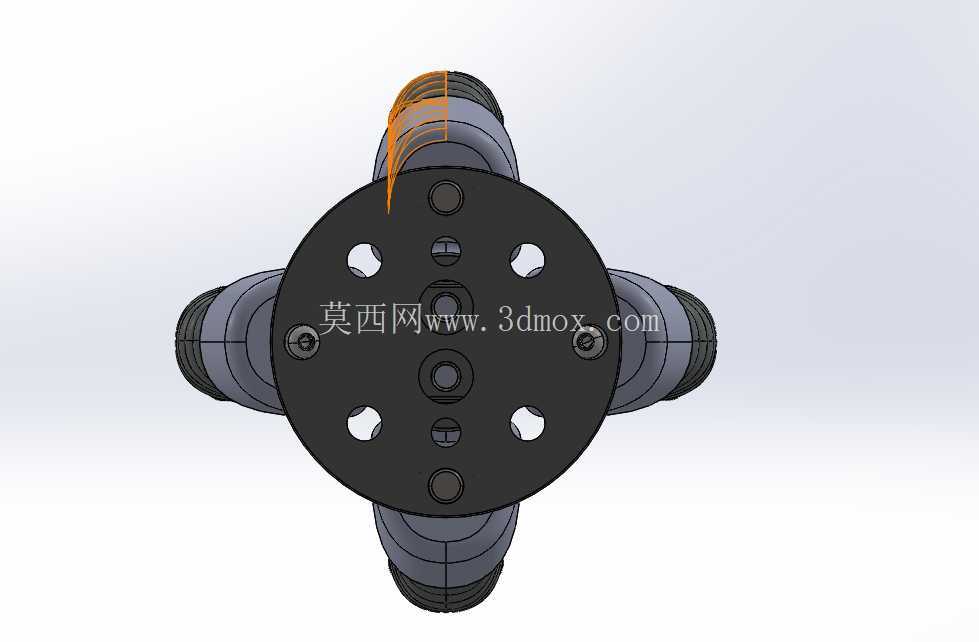

　　这款四指柔性抓握执行器，是面向工业机器人末端作业场景开发的接触式作业部件，主要适配3C电子组装、食品分拣、生鲜包装、异形件上下料这类对接触压力敏感、工件外形一致性差的作业工位，解决传统刚性夹爪容易刮伤工件表面、需要针对不同工件反复调整夹持行程与夹持力、无法适配多规格异形工件的痛点。从结构布局来看，执行器采用中心对称的四指辐射式布局，安装基准面为圆形法兰结构，法兰面预留了多组不同规格的安装孔位，既包含适配主流工业机器人末端法兰的定位销孔，也预留了通用螺纹安装孔，可直接对接负载5kg以内的六轴工业机器人、SCARA水平关节机器人以及直线模组滑台的执行端，安装法兰的基准面平面度控制在0.02mm以内，保证安装后执行器的回转中心与设备输出轴的同轴度偏差不超过0.05mm，避免高速作业时出现偏载抖动。四个柔性指体沿法兰圆周90°等距分布，单指的弯曲形变区间覆盖0-65°，指体表面采用带环形褶皱的柔性耐磨材质，接触表面做了微纹理防滑处理，不需要额外加装防滑垫即可获得足够的接触摩擦力，同时柔性材质的肖氏硬度控制在45A左右，接触工件时可以通过自身形变贴合工件外轮廓，即使是表面带弧度、易刮伤的薄壁塑料件、玻璃制品、生鲜果蔬，也不会在夹持过程中留下压痕或者造成工件破损。驱动逻辑上这款执行器采用单气路正负压驱动，不需要为每个指体单独配置驱动气路，只需要通过单一气路的气压调节即可控制四个指体同步弯曲收拢或者舒张张开，夹持力可以通过输入气压在0.5N-15N区间线性调节，针对重量10g以内的轻薄工件可以调低气压实现轻柔抓取，针对重量1kg以内的规则工件可以调高气压保证夹持稳定性，气路接口布置在法兰中心位置，避免气管随执行器回转时出现缠绕干涉。

　　设计阶段重点考虑了作业过程中的容错性，传统刚性夹爪在抓取位置存在±2mm偏差时就容易出现夹空、夹偏的问题，这款柔性抓握器的指体在接触工件时可以自主顺应工件位置偏差，即使工件定位存在±5mm的位置误差，指体也能通过形变包裹住工件完成抓取，大幅降低前端视觉定位、工装定位的精度要求，减少整条产线的定位工装投入成本。从安装边界来看，执行器收拢状态下的最大外轮廓直径为105mm，完全张开状态下的最大抓取直径可达120mm，整体高度不含气路接头为78mm，整体自重控制在320g，不会给机器人末端带来过大的负载负担，适合在高速分拣工位做频繁启停作业。

　　指体与基座的连接采用快拆结构，不需要额外工具即可完成指体的更换，针对有洁净要求的食品、医药作业场景，可以快速更换食品级材质的指体，针对有耐磨要求的工业零件搬运场景，可以更换高耐磨聚氨酯材质的指体，不需要更换整个执行器本体。在实际产线应用中，这类柔性抓握器可以替代传统的吸盘、刚性夹爪完成多品类混线生产的抓取作业，尤其是在电商仓储分拣、生鲜果蔬打包、3C电子组装这类工件品类多、外形差异大、换产频率高的场景，不需要针对每个品类的工件定制专属夹爪，只需要调整气压参数即可适配不同规格的工件，大幅缩短产线换产的调试周期。

　　结构设计上法兰基座采用硬质阳极氧化铝合金材质，在保证结构强度的同时尽可能降低自重，内部气路做了集成化设计，没有外露的气管走线，避免作业过程中气管被周边设备剐蹭造成破损漏气，所有密封位置采用食品级硅橡胶密封圈，既可以满足普通工业环境的使用要求，也可以适配有洁净度要求的作业场景。指体的形变结构经过反复迭代，环形褶皱的间距、深度都经过受力仿真验证，保证指体弯曲时受力均匀，不会出现局部应力集中导致的指体过早疲劳破损，正常工况下指体的弯折寿命可达300万次以上，减少日常维护的更换频率。
