Xgentec2020印刷电路板3D打印机结构设计

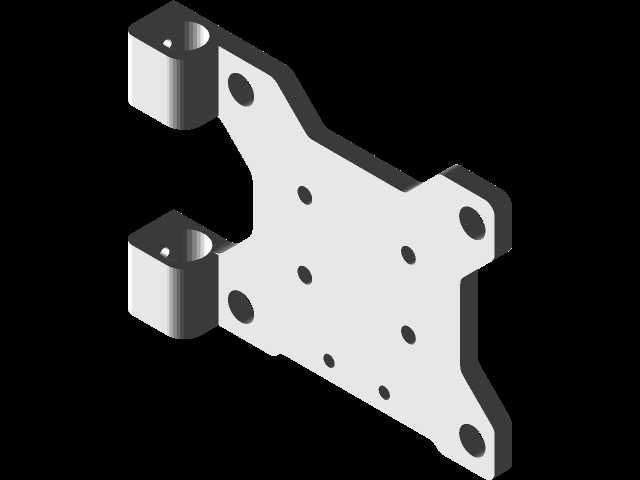

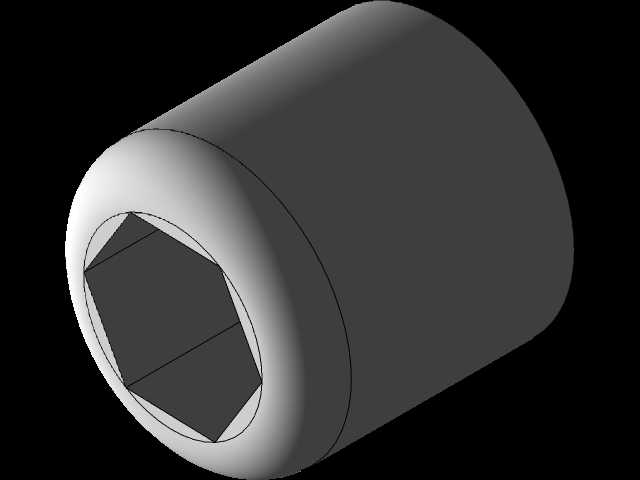

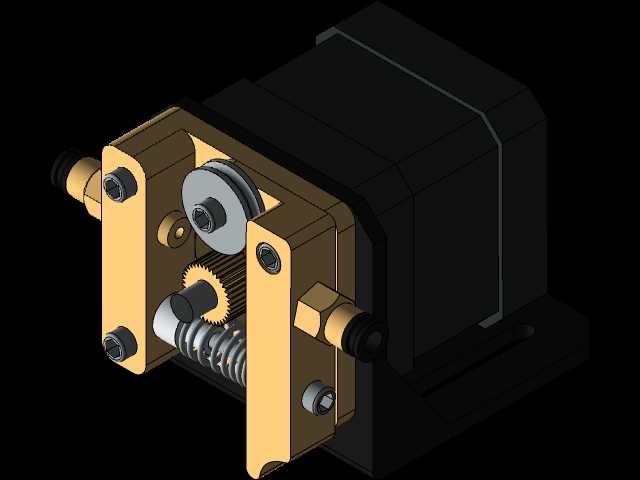

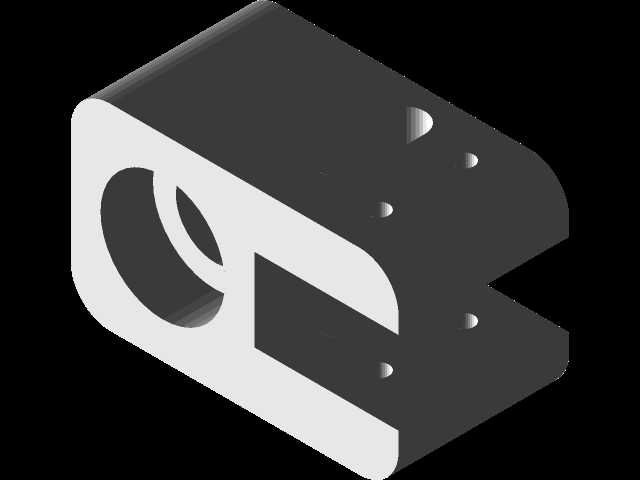

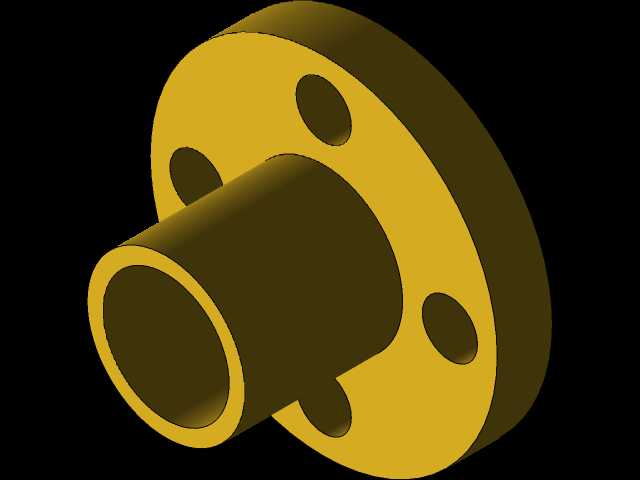

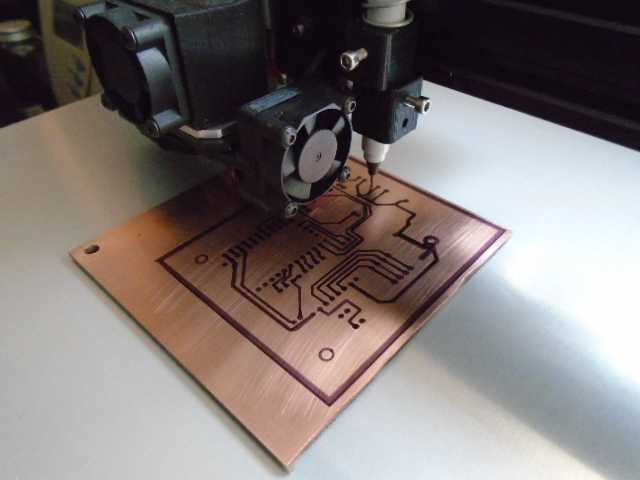

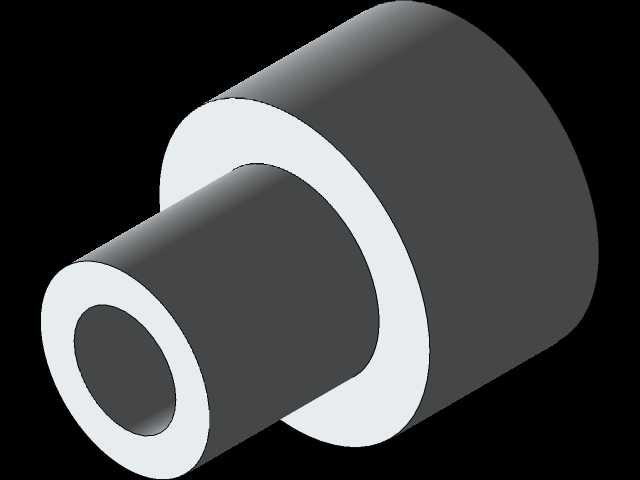

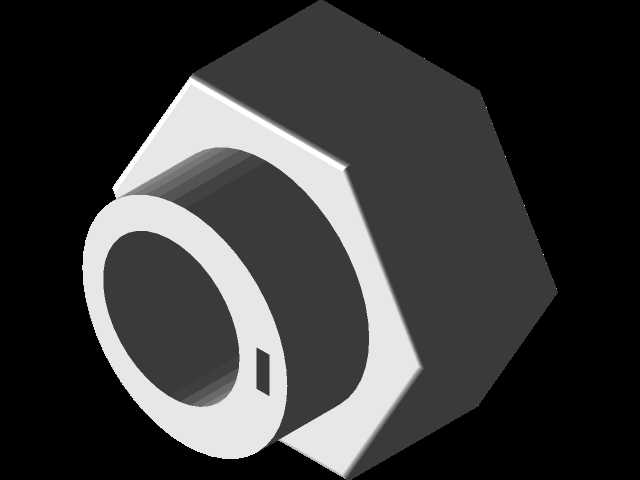

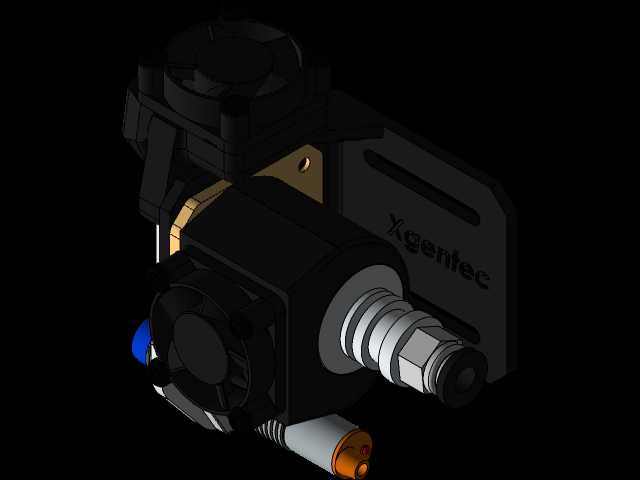

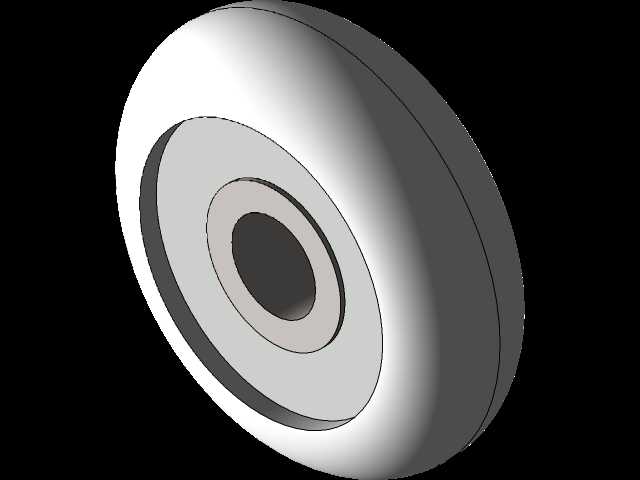

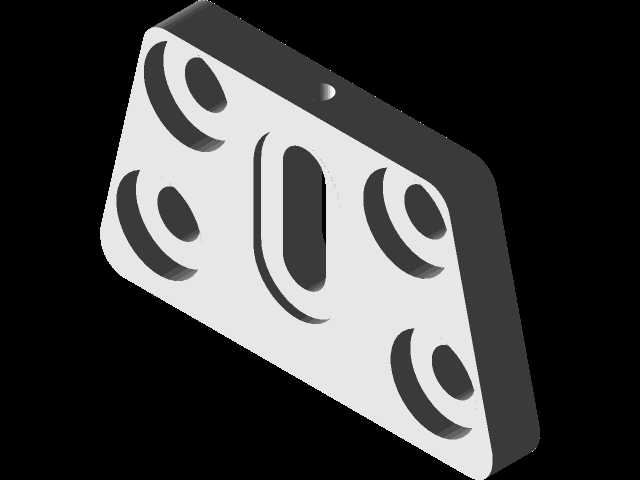

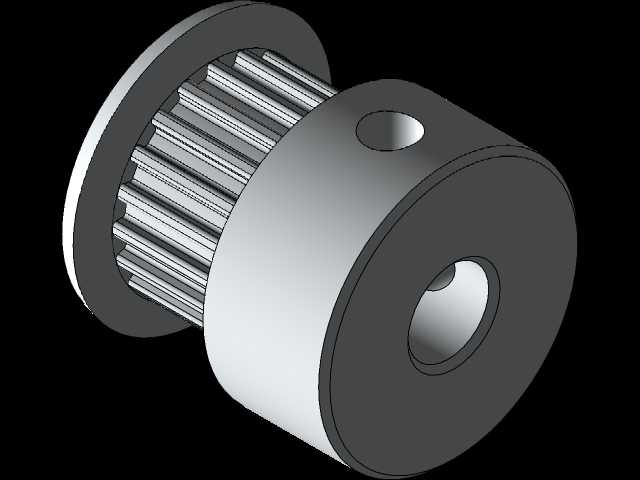

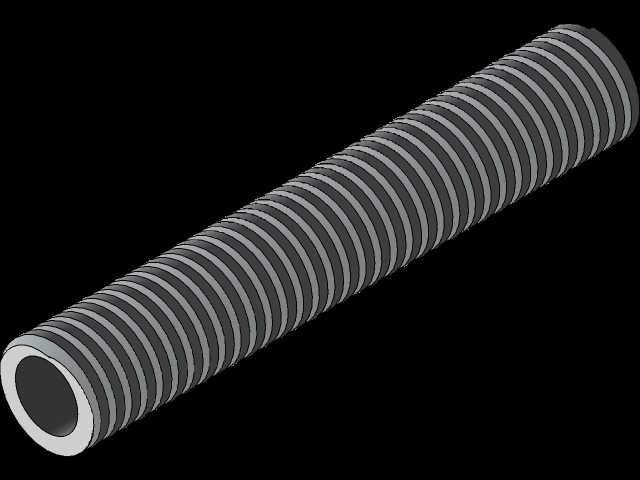

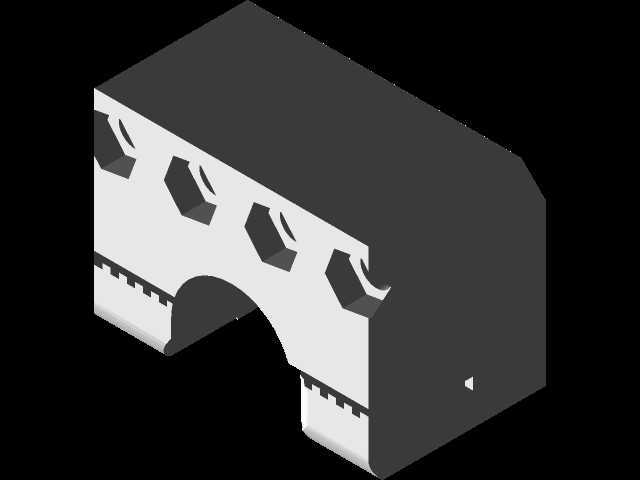

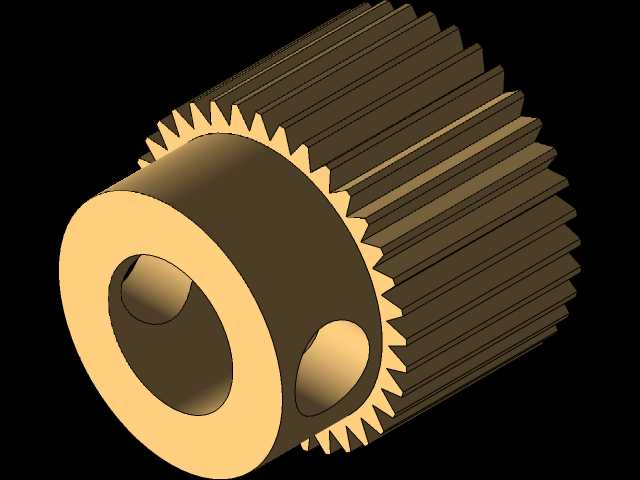

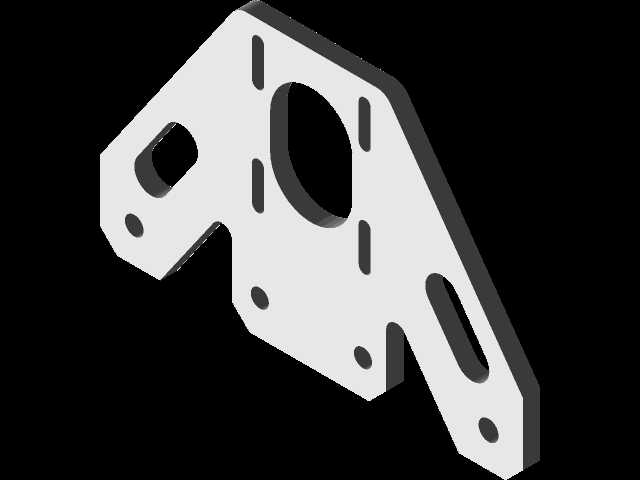

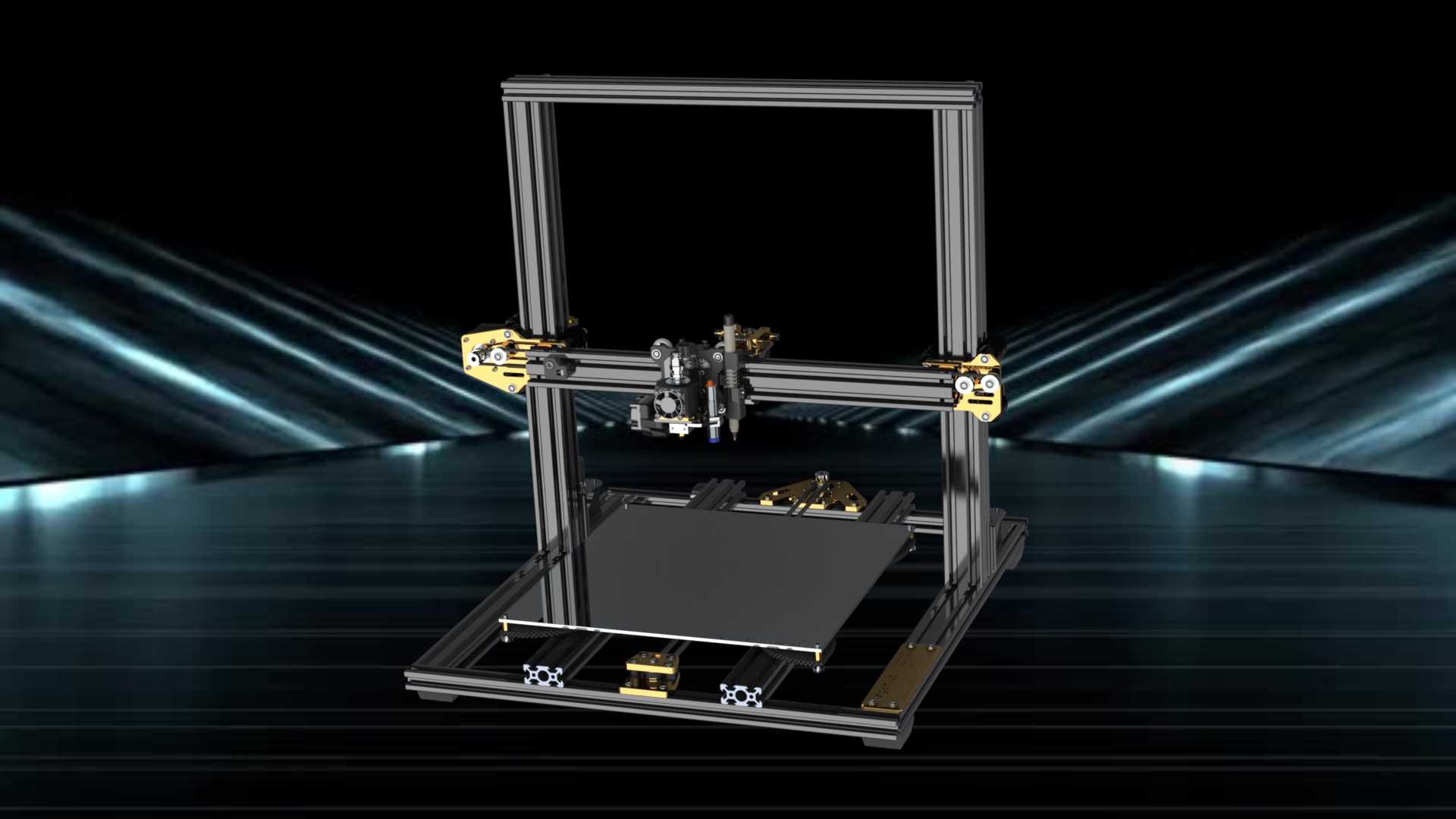

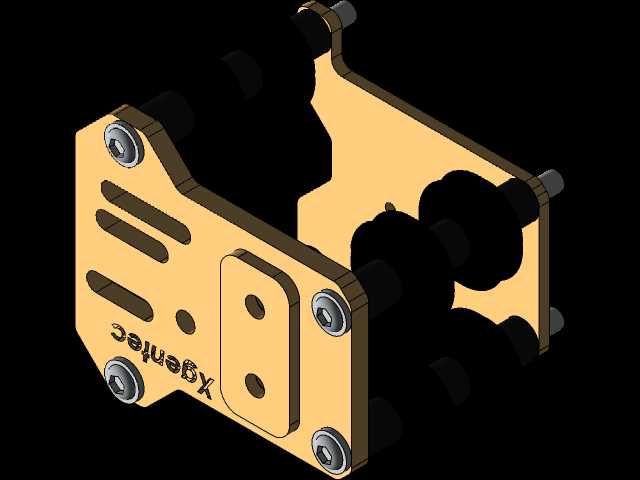

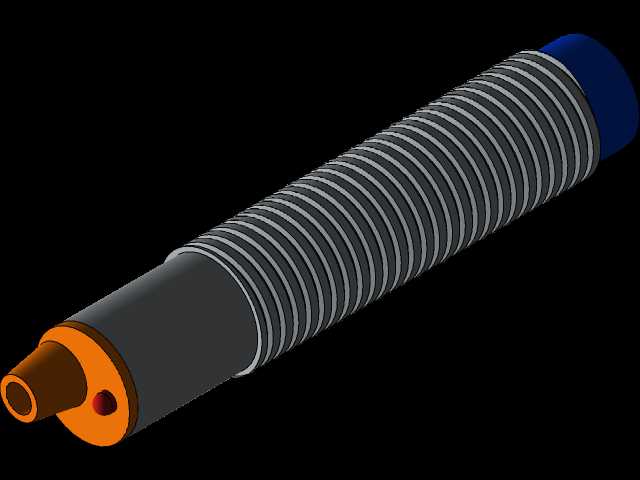

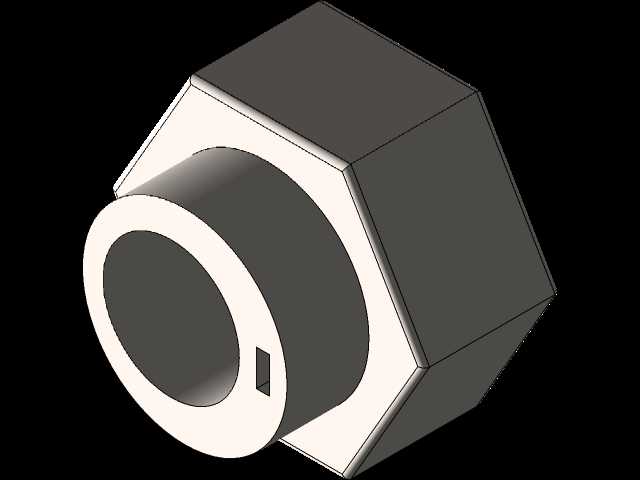

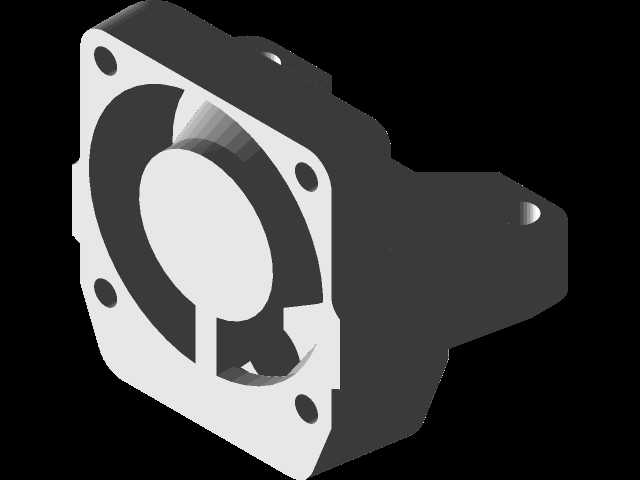

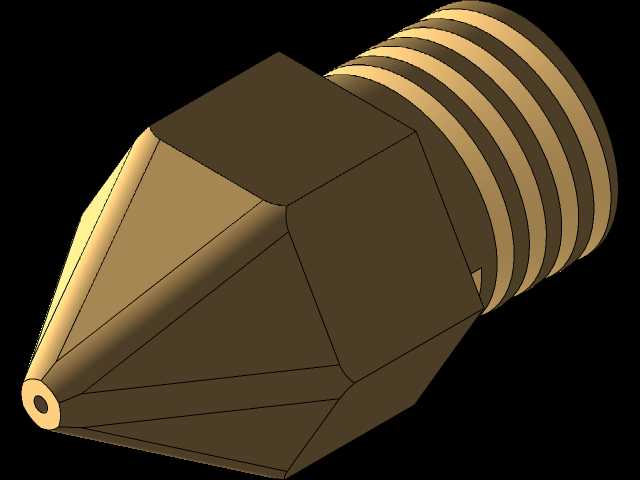

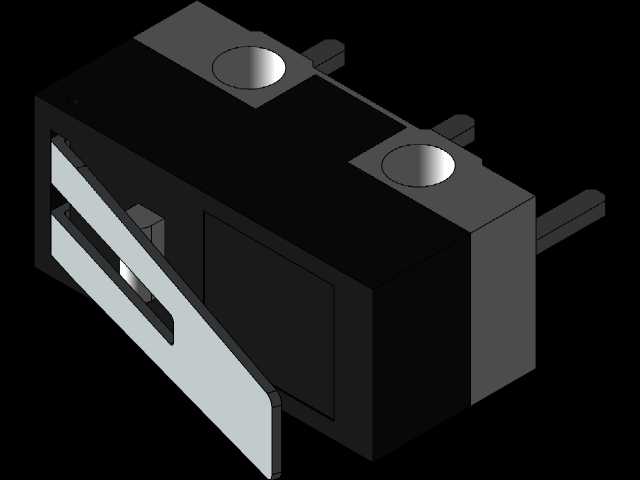

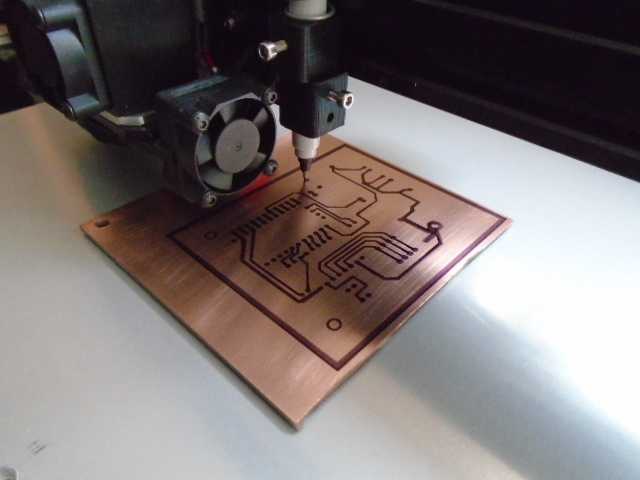

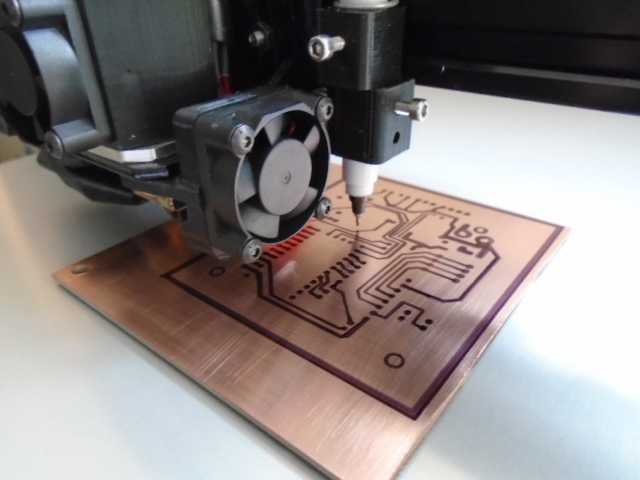

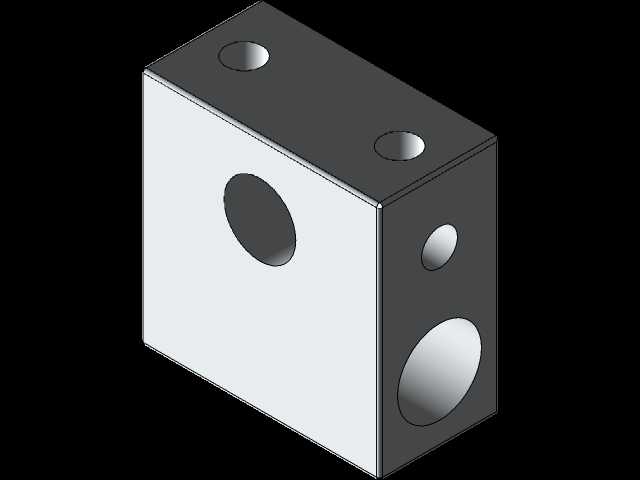

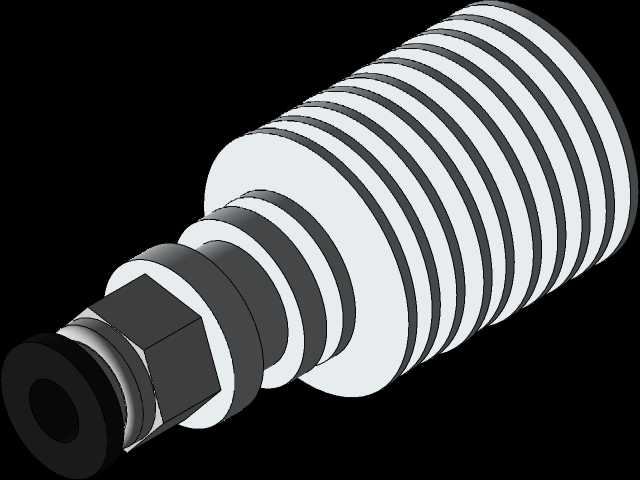

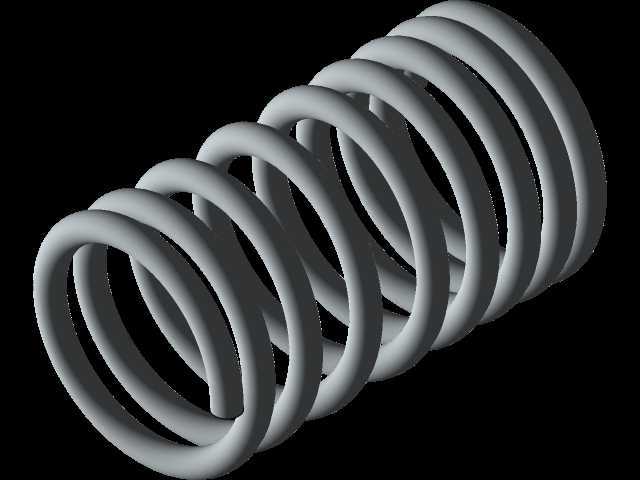

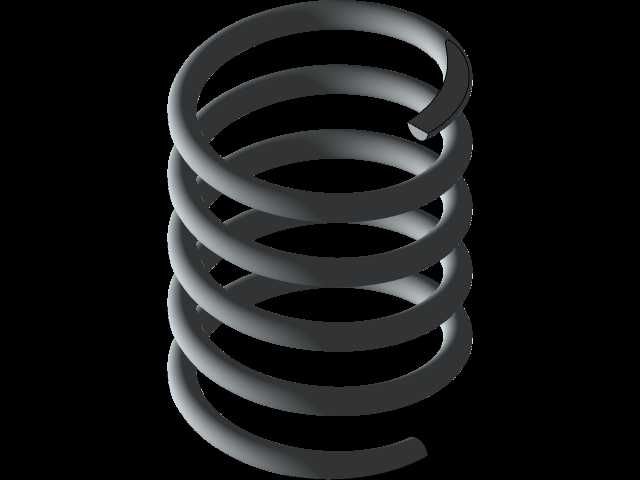

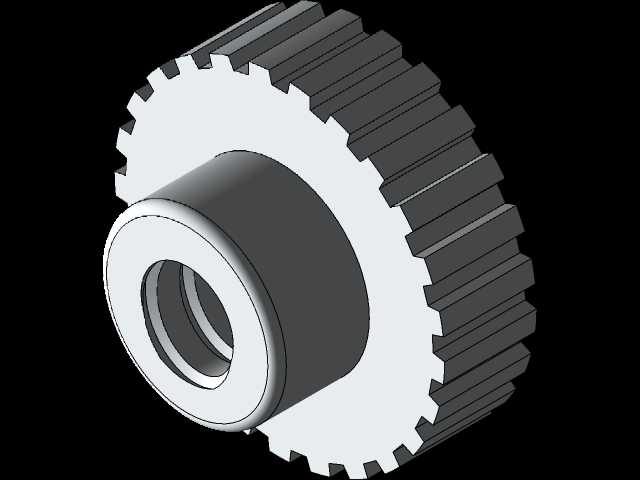

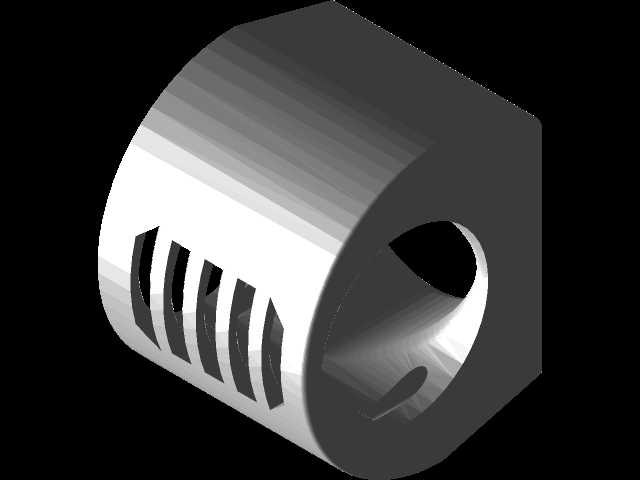

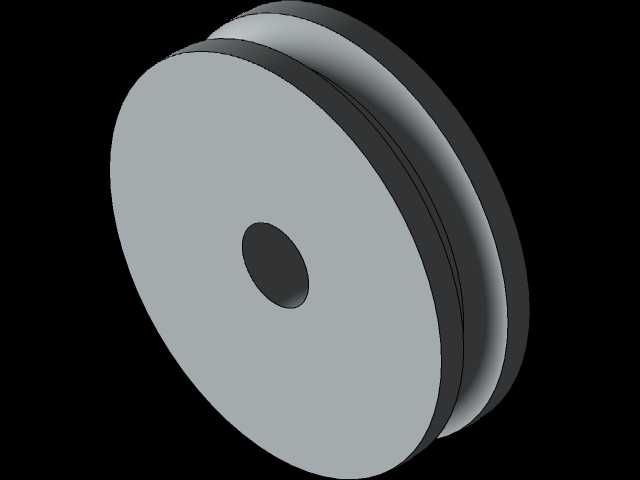

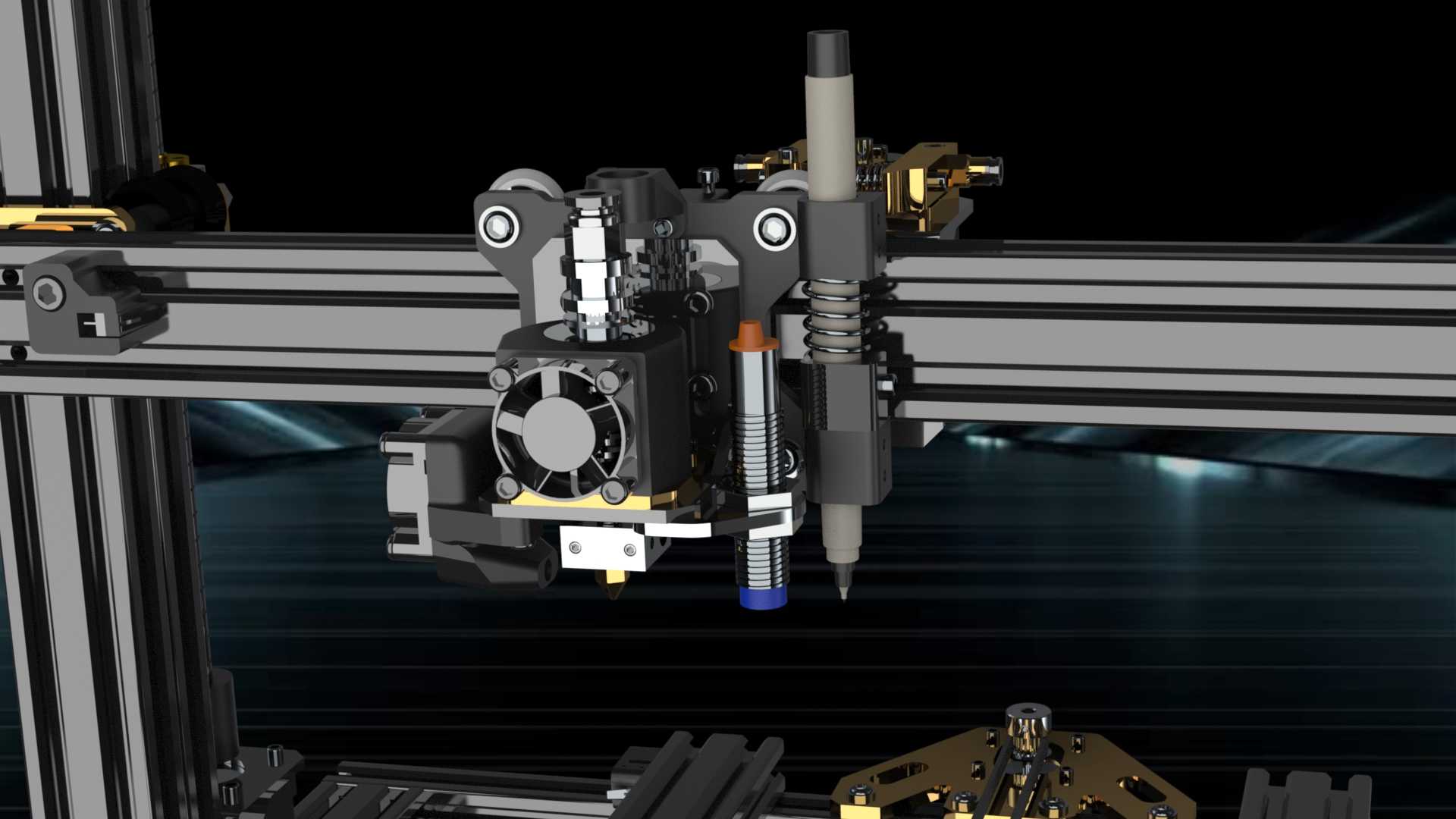

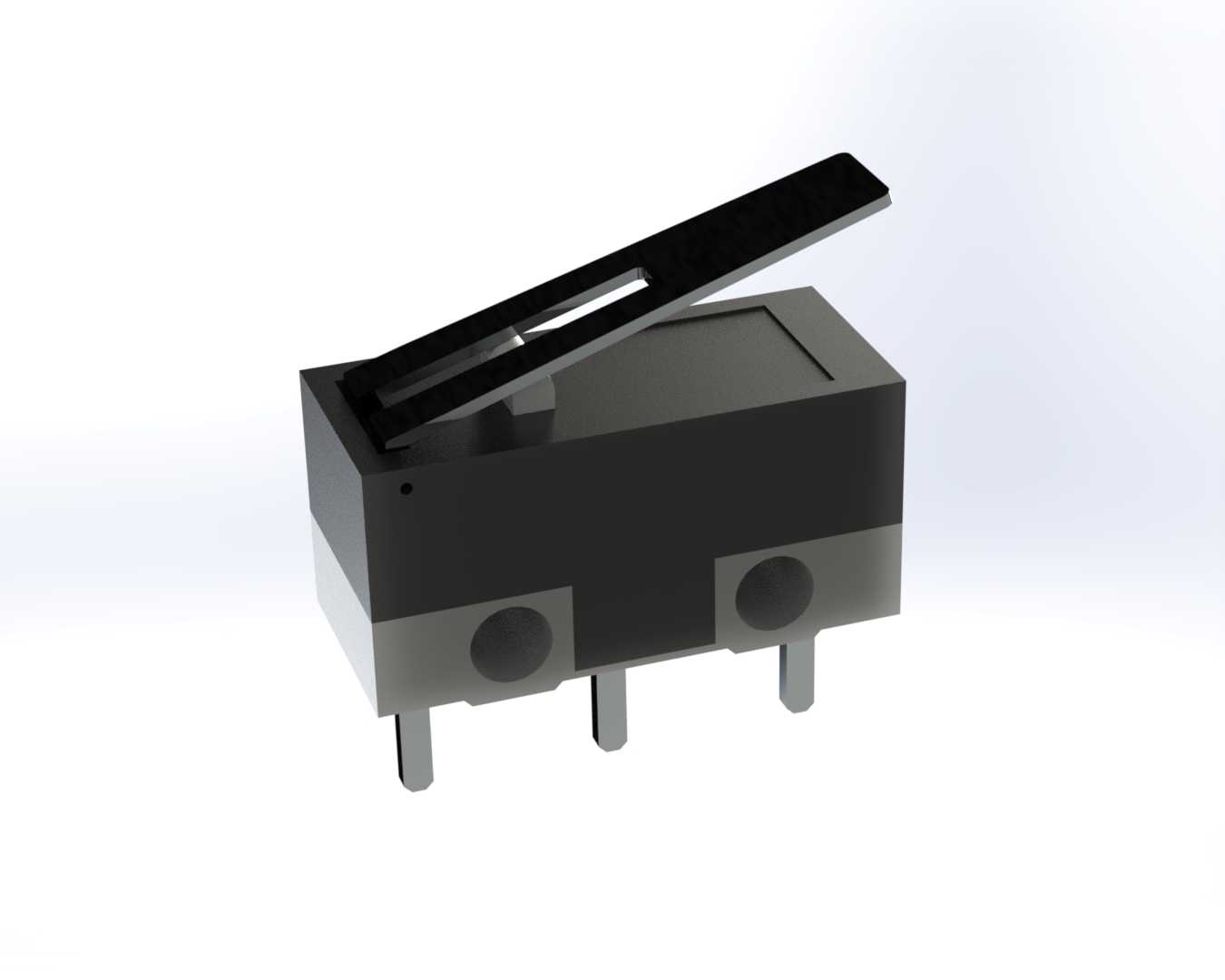

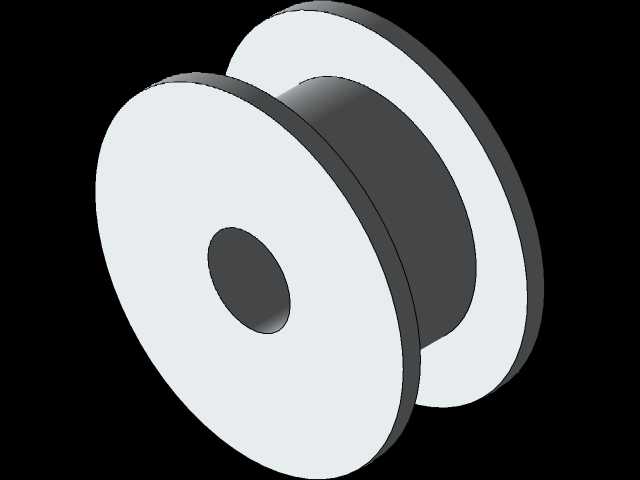

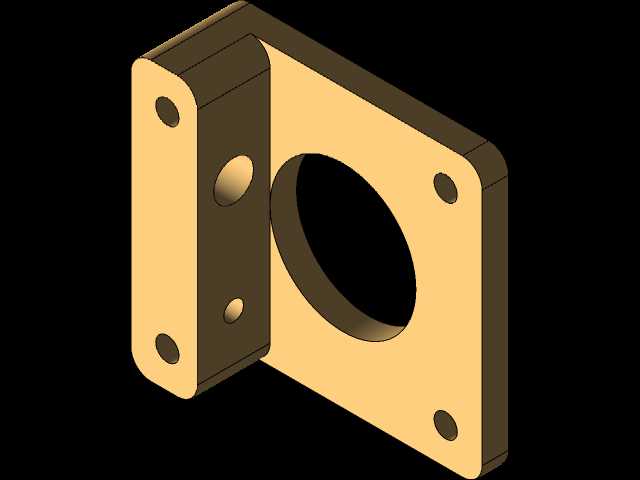

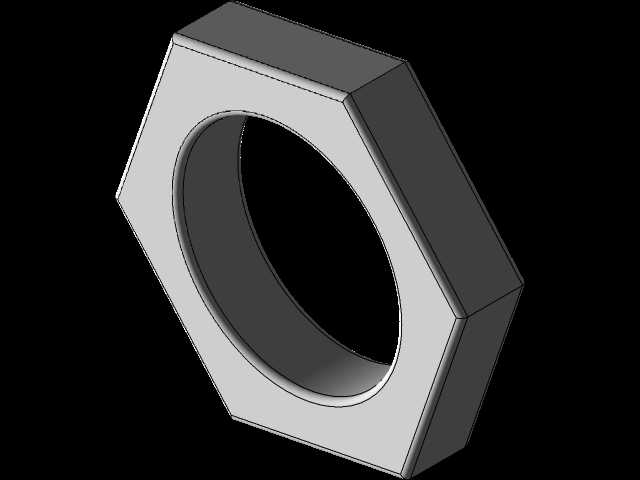

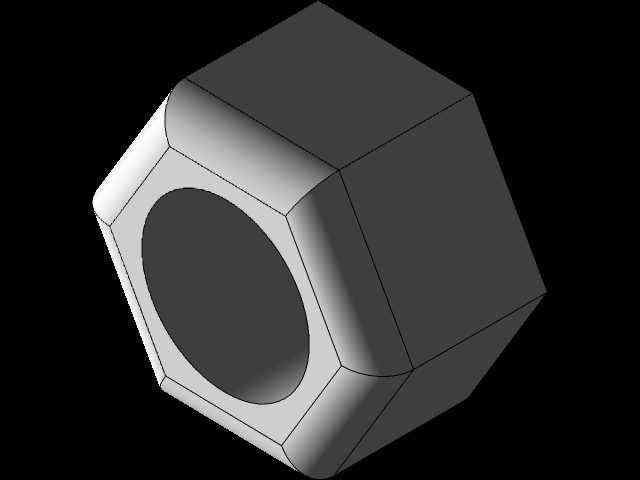

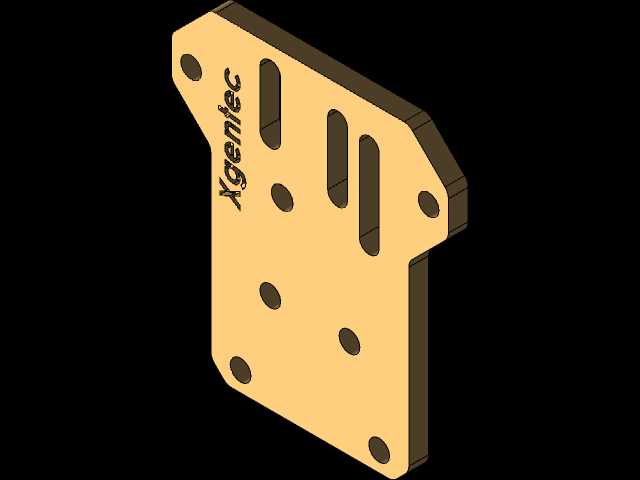

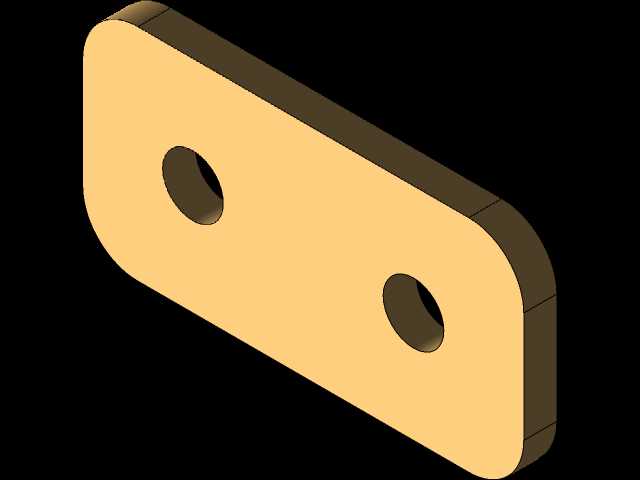

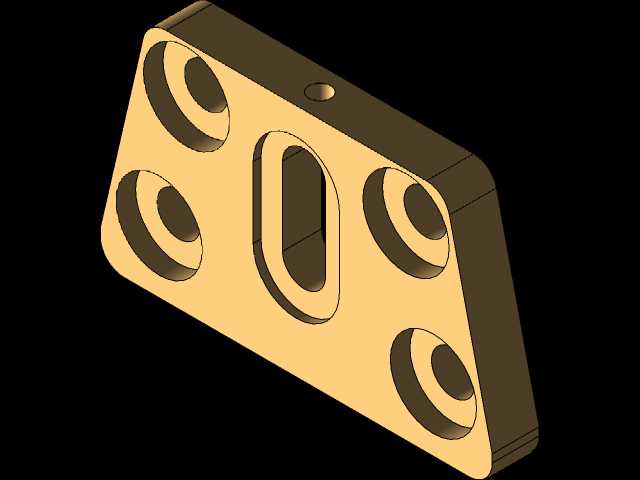

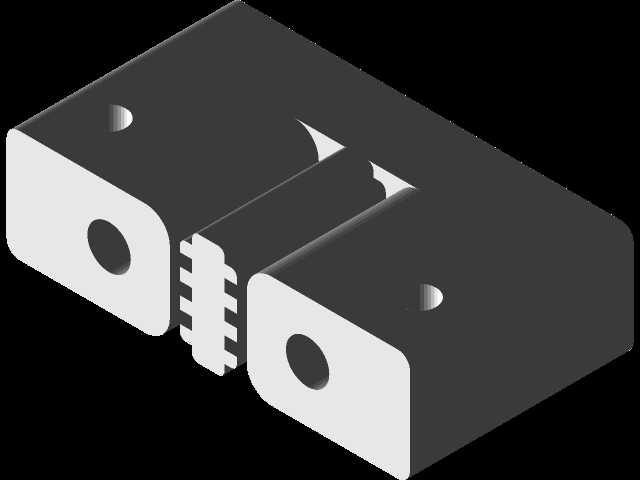

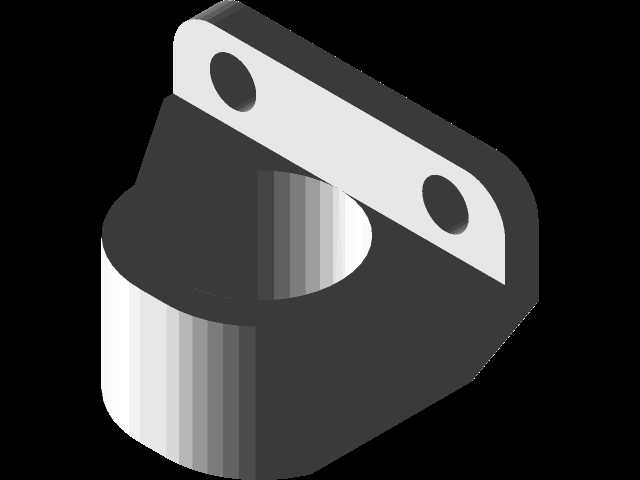

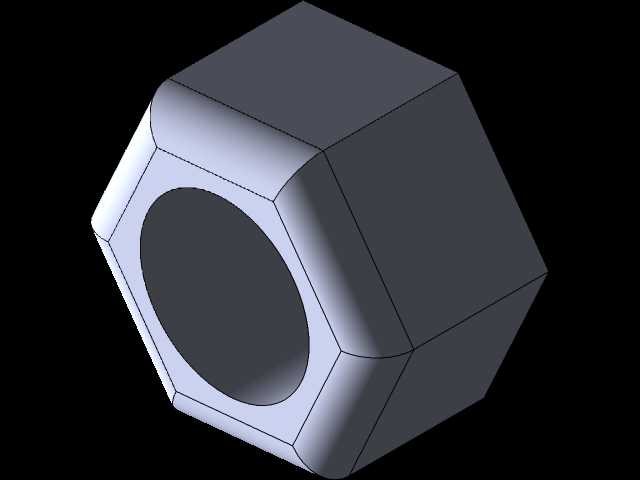

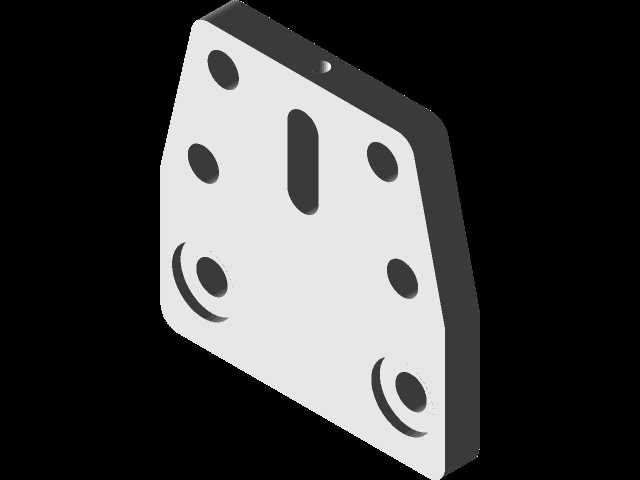

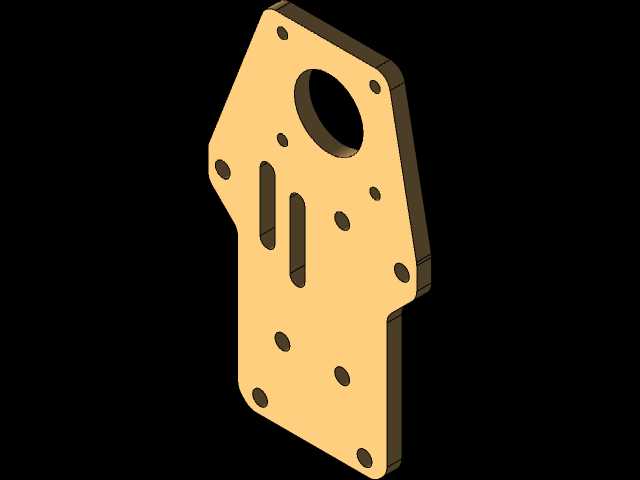

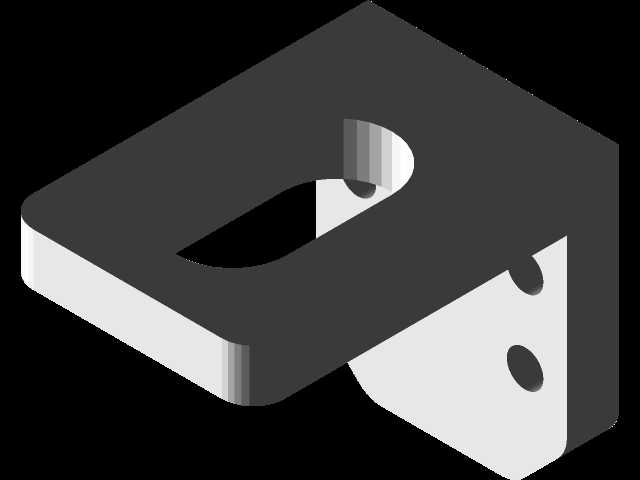

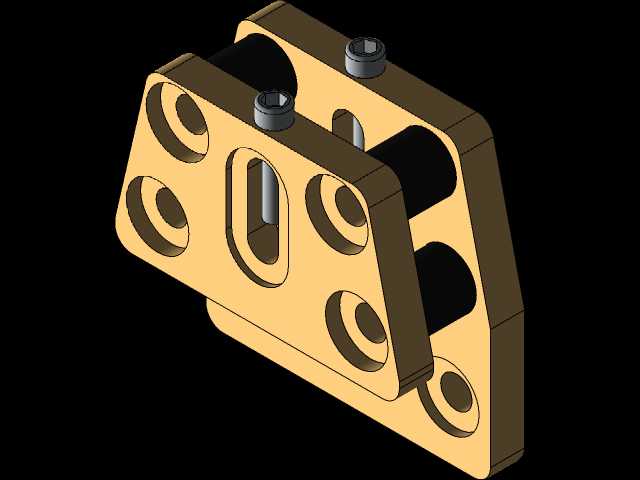

本作品为面向个人、家庭、实验室及小型初创场景设计的PCB与零件两用3D打印机三维模型，整体建模过程严格遵循机械设计规范，完整还原了设备的全部装配结构与功能细节。建模阶段采用自顶向下的设计思路，首先搭建300x300x400mm成型空间的铝型材框架基准，以标准欧标铝型材的截面参数为依据完成机架部分的建模，确保框架结构具备足够的刚性与稳定性，为运动系统提供可靠的支撑基础。运动系统部分完整还原了十字轴传动结构，对线性导轨、同步带轮、传动皮带、限位开关等部件进行了精细化建模，各运动副的装配间隙、配合关系均按照实际安装要求设置，能够直观展示X、Y、Z三轴的运动逻辑与行程范围。挤出机构部分采用双功能喷头设计，分别对应熔融沉积成型的塑料挤出与PCB印刷的导电浆料挤出结构，对挤出机的散热风扇、送料齿轮、加热块、喷嘴以及点胶针头等部件进行了分件建模，清晰呈现两种打印功能的切换逻辑与结构差异，同时还原了喷头部分的弹簧缓冲结构，保证打印过程中喷头与工作面的压力稳定。模型渲染阶段采用写实材质方案，铝型材部件赋予磨砂金属材质，同步带、打印耗材等橡胶塑料部件赋予对应哑光或半哑光材质，电路相关部件赋予PCB绿油、金属焊盘等对应材质，配合工业风的暗调场景布光，清晰展现设备的结构层次与细节特征。设计上兼顾了低成本制作与性能表现，大部分结构件可通过该设备自行3D打印制作，使用者可根据需求选用碳纤维等不同材料加工定制部件，整体结构模块化程度高，便于组装调试与后期维护，既能够满足入门用户搭建首台桌面级打印设备的需求，也可用于PCB原型快速制作、小型零件打样等场景，模型完整呈现了设备的全部装配关系，可用于结构参考、组装教学与方案优化使用。
