FDM型3D打印机近程挤出送料机构

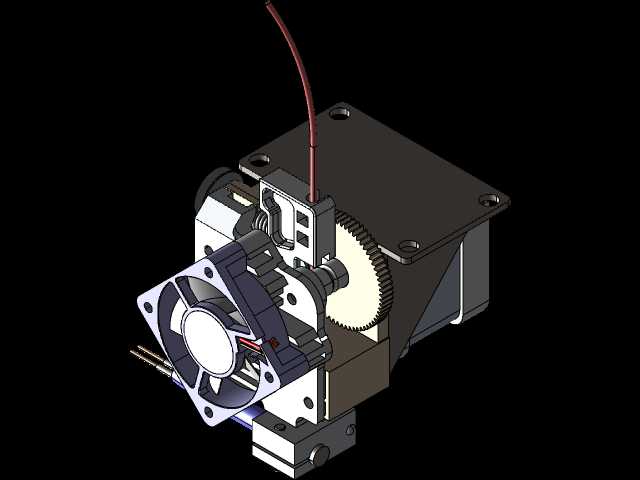

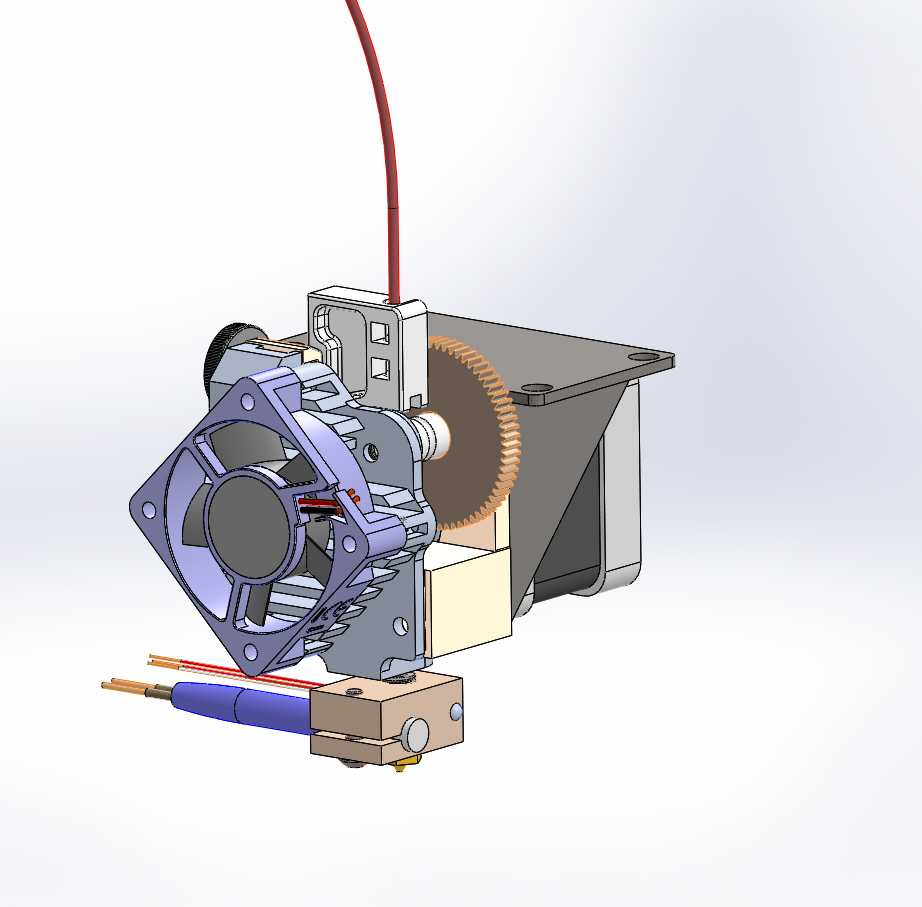

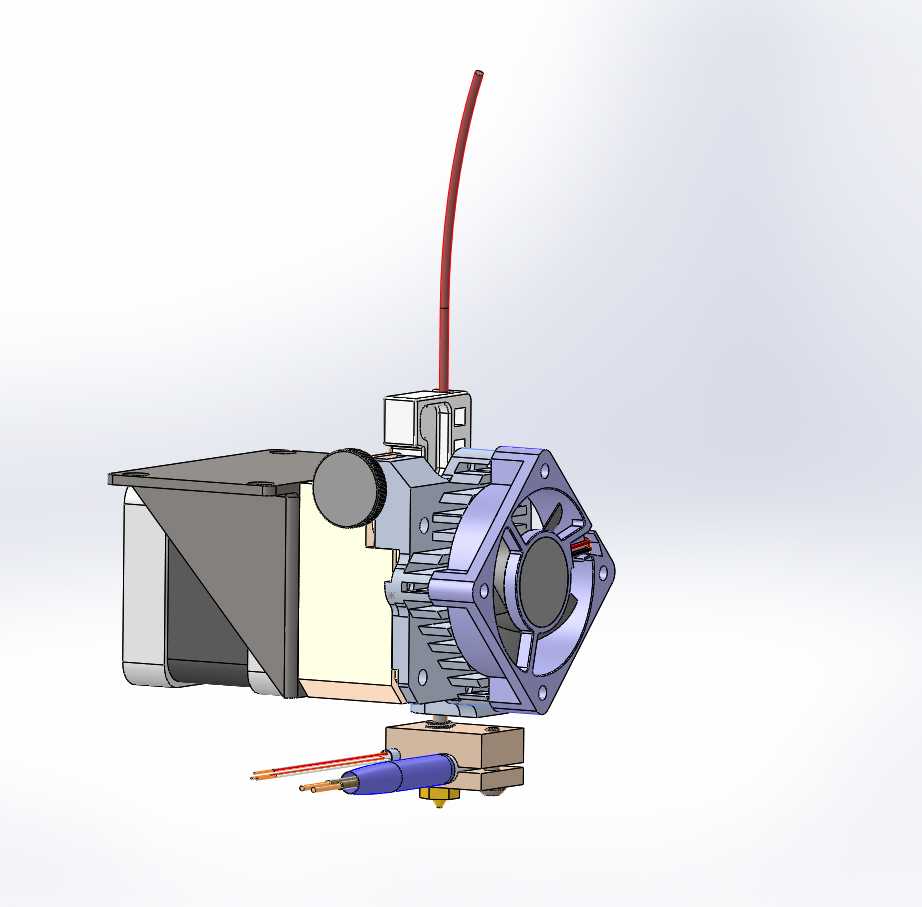

本模型为FDM熔融沉积型3D打印机配套的近程挤出机构，整体采用三维参数化建模完成，各零部件按照实际装配约束完成配合，可直观呈现挤出机构的完整工作逻辑与装配关系。建模过程中针对挤出机构的核心功能模块做了精细化还原：首先是送料驱动部分，还原了带齿送料齿轮的齿形结构、压紧调节组件的装配位，保证送料过程中耗材能够获得稳定的夹持力，避免出现送料打滑、耗材进退料卡顿的问题；其次是散热模块，完整还原了轴向散热风扇的扇叶结构、铝合金散热鳍片的导流槽设计，该部分结构可在打印过程中快速带走喉管上部的热量，避免耗材提前软化膨胀造成堵头故障；再者是加热与出料模块，精准还原了加热块的安装位、热敏电阻与加热棒的装配孔、喷嘴的螺纹连接结构，同时还原了挤出机的安装固定板结构，可直接适配对应规格的3D打印机X轴运动滑台安装。模型在渲染阶段针对不同零部件赋予了对应材质：散热风扇的塑料扇叶与支架采用哑光工程塑料材质，还原PC+ABS材质的磨砂质感；送料齿轮、安装紧固件采用金属材质，还原钢材的哑光金属光泽；散热鳍片采用铝合金材质，呈现轻质金属的细腻磨砂质感；进料导管采用半透明工程塑料材质，出料喷嘴采用黄铜材质还原暖金色金属质感，加热块部分采用耐高温隔热材质呈现米黄色质感，送料丝材还原PLA耗材的红色哑光质感。整体设计围绕近程挤出的核心优势展开，缩短了送料路径，能够有效提升柔性耗材的打印适配性，同时集成化的结构设计压缩了挤出头的整体重量，可降低运动轴的负载，提升打印运动过程中的稳定性，减少高速打印时的惯性抖动问题。建模过程中对各零件的装配间隙做了合理预留，符合实际机械加工与装配的公差要求，既保证结构紧凑，又避免出现运动干涉问题，可直接用于3D打印机改装、挤出机构结构学习、相关零部件选型参考等场景。
