猛禽XLS360桌面级框式3D打印机结构设计

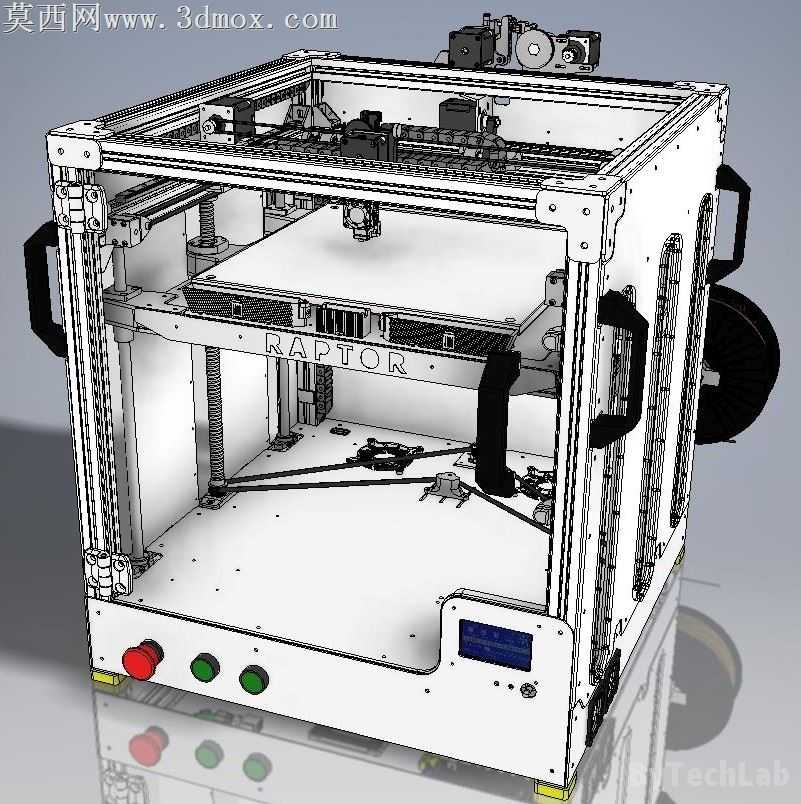

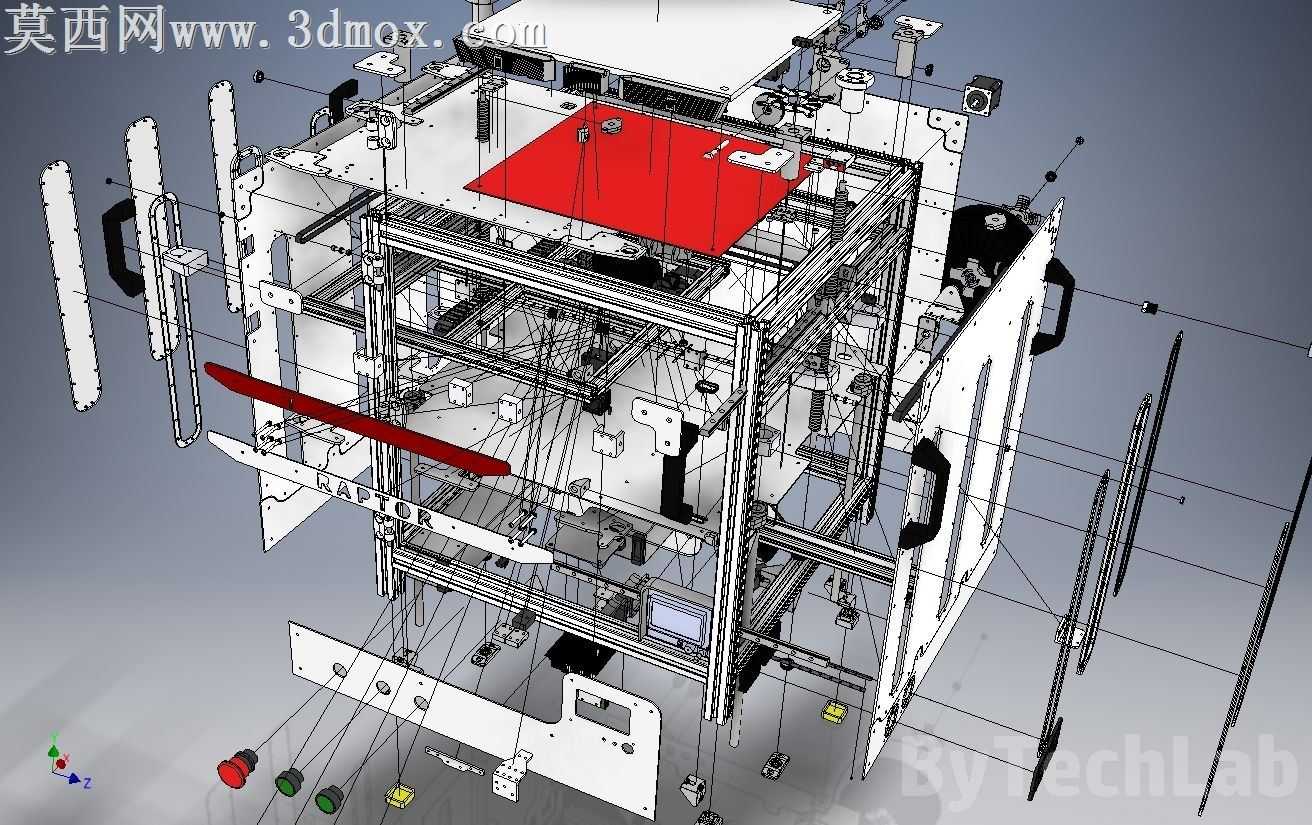

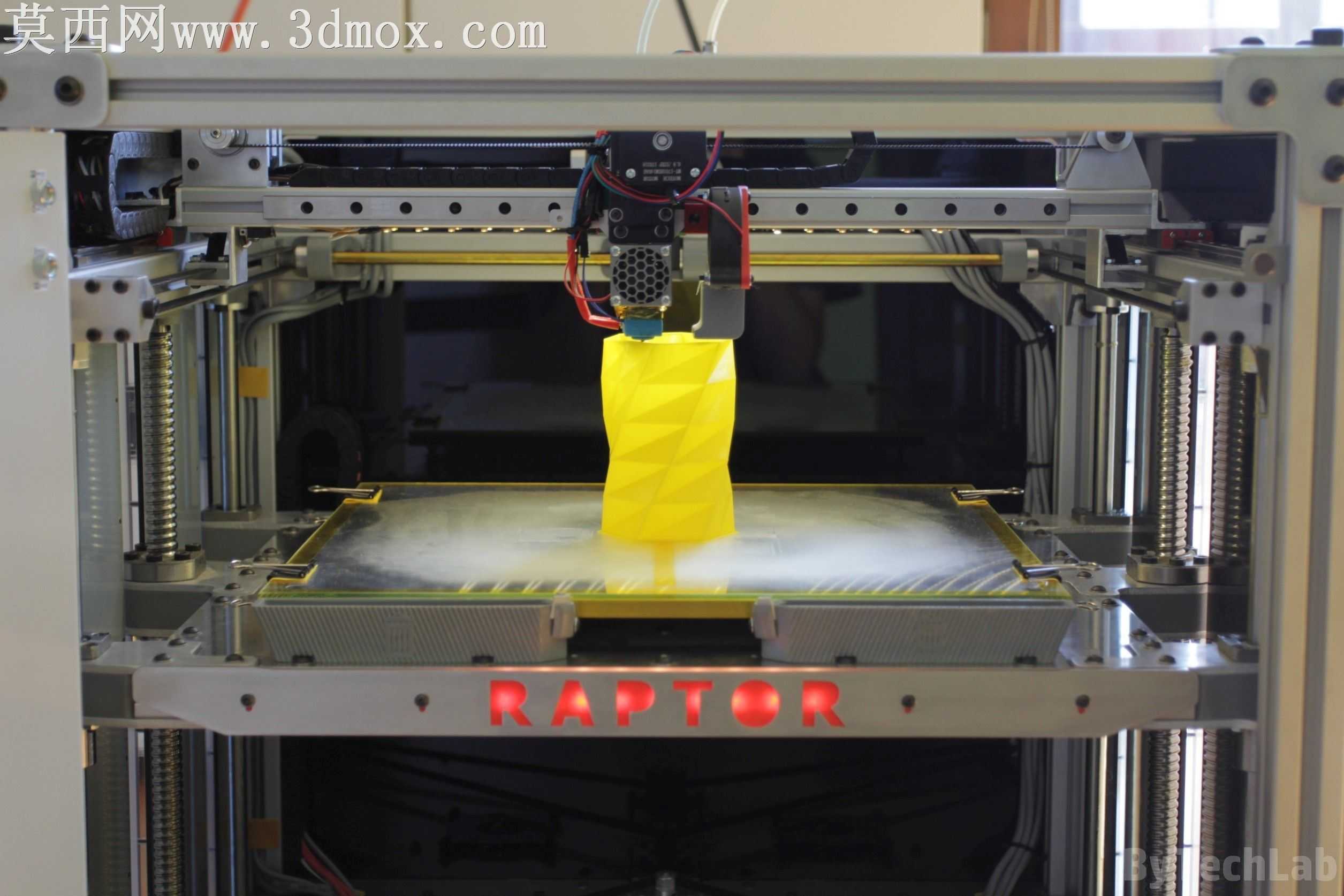

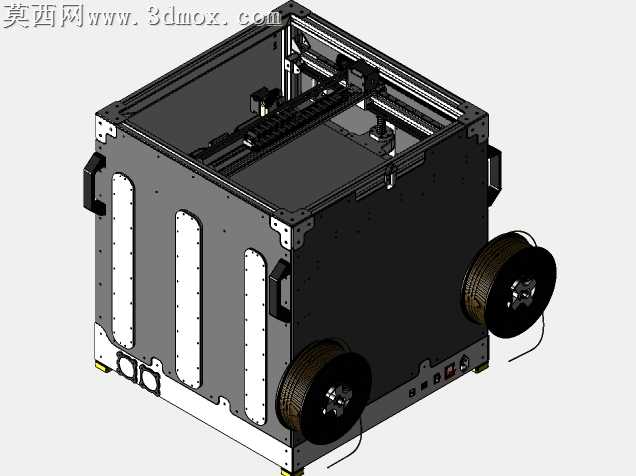

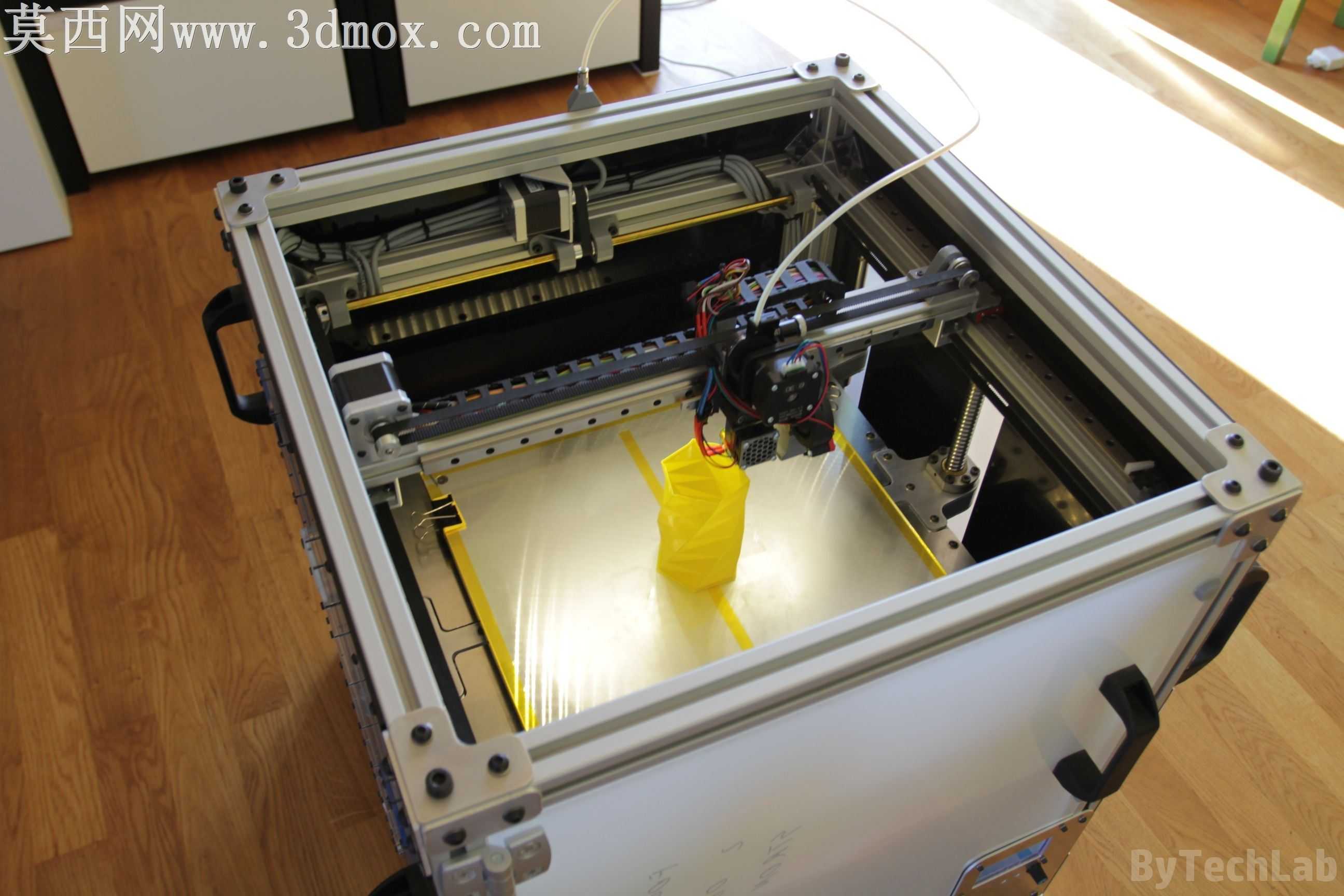

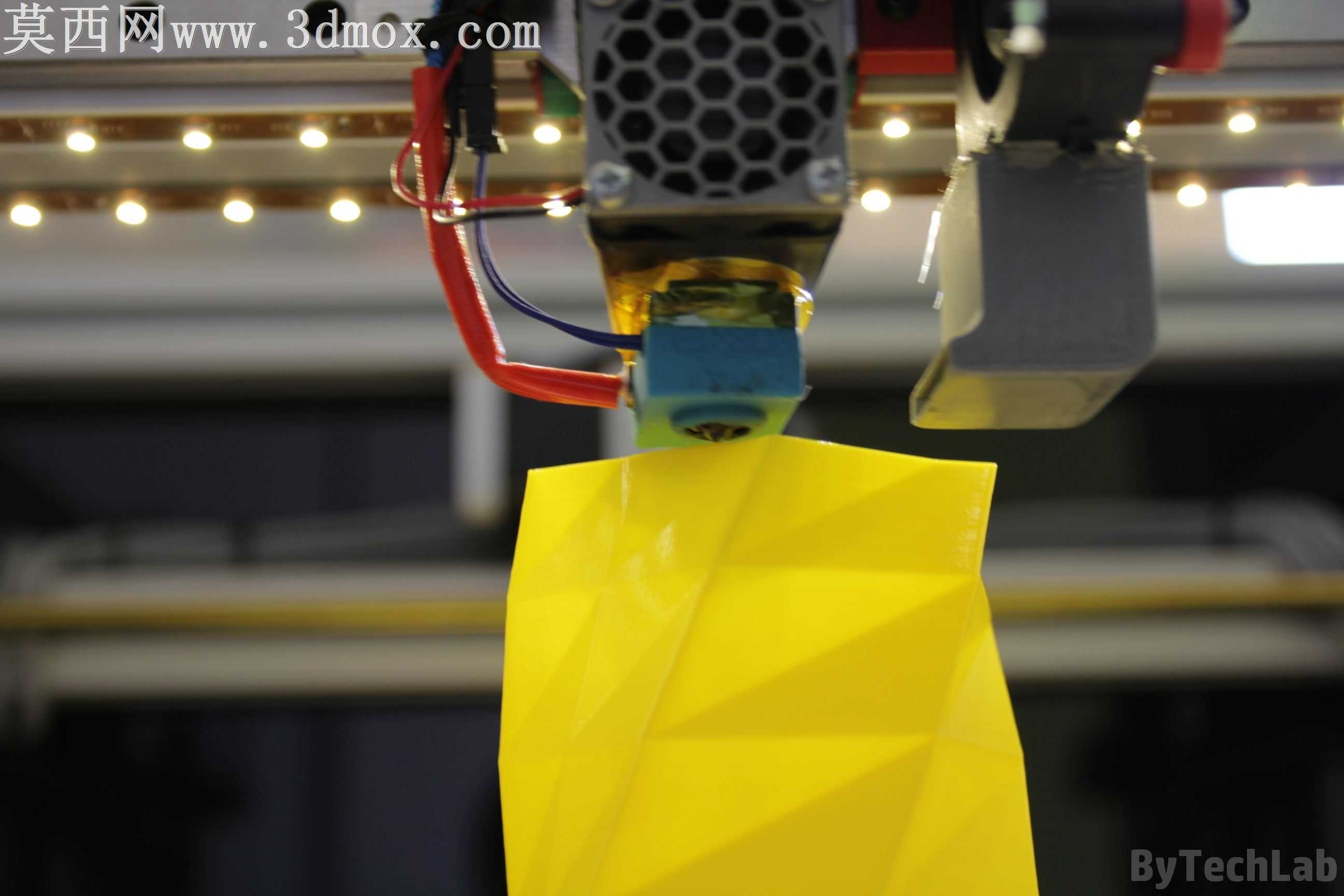

本作品为桌面级FDM工艺3D打印机的完整三维结构设计，整体采用工业铝型材搭建封闭式框型机架，兼顾结构刚性与组装便捷性，建模过程中严格遵循机械装配公差规范，对每一处连接结构、运动部件的配合间隙都做了精准参数化设定，可直接用于生产加工参考。模型完整还原了设备的三层核心运动架构：底部为Y轴运动平台，搭配线性导轨实现平稳的前后往复运动，打印平台采用调平结构设计，预留了加热组件的安装位；中部为X轴传动组件，搭载打印喷头模组，通过同步带传动实现横向精准位移；顶部为Z轴升降结构，采用双丝杆搭配滚珠导轨的传动方案，保证Z轴运动的垂直度与升降精度，避免层纹偏差影响打印成品质量。设备正面集成了操作显示屏与控制按钮组，从左至右依次设置急停按钮、功能控制按键，符合工业设备的操作安全规范，机身两侧设计有内嵌式搬运把手，方便设备移位调整，后侧预留了耗材架安装位，可适配标准1kg规格的3D打印耗材卷。建模时对所有零部件做了分层材质赋予：铝型材机架采用磨砂银白金属材质，表面做细微的拉丝纹理处理，还原工业铝型材的真实质感；外封钣金件采用哑光白烤漆材质，边缘做圆角钝化处理，避免尖锐边角造成磕碰伤害；运动导轨、丝杆等传动部件采用亮面镀铬金属材质，突出金属加工件的精密质感；操作按钮分别采用红、绿亮色工程塑料材质，与白色机身形成清晰的视觉区分，方便用户快速识别按键功能；打印喷头模组做了细节拆分建模，完整呈现散热块、喉管、加热块、喷嘴的层级装配结构。设计过程中充分考虑了设备的组装与维护便捷性，所有连接点位均采用标准螺钉紧固，无特殊定制异形连接件，普通用户即可按照装配关系完成整机组装，框架式结构也为后续的硬件升级、功能拓展预留了充足空间，比如可后续加装封闭外罩、自动调平传感器、耗材断料检测模块等配件。模型还完整呈现了设备的走线布局预留位，所有电气线路均可沿铝型材槽位内嵌布置，避免线路外露影响设备美观与运动安全，底部预留了主控板、电源模块的安装仓，可将所有电气元件集中收纳，提升设备整体的整洁度。渲染阶段采用工作室柔光环境，多角度展示设备的装配结构与外观细节，通过光影效果突出不同材质的质感差异，清晰呈现各部件的装配位置与连接关系，让观看者可以直观理解整台设备的构造逻辑与工作原理。
