遥控火箭车主传动直齿轮结构设计

项目分类:齿轮 发布时间:2026-01-21 ID:1128402
  • 遥控火箭车主传动直齿轮结构设计
  • 遥控火箭车主传动直齿轮结构设计

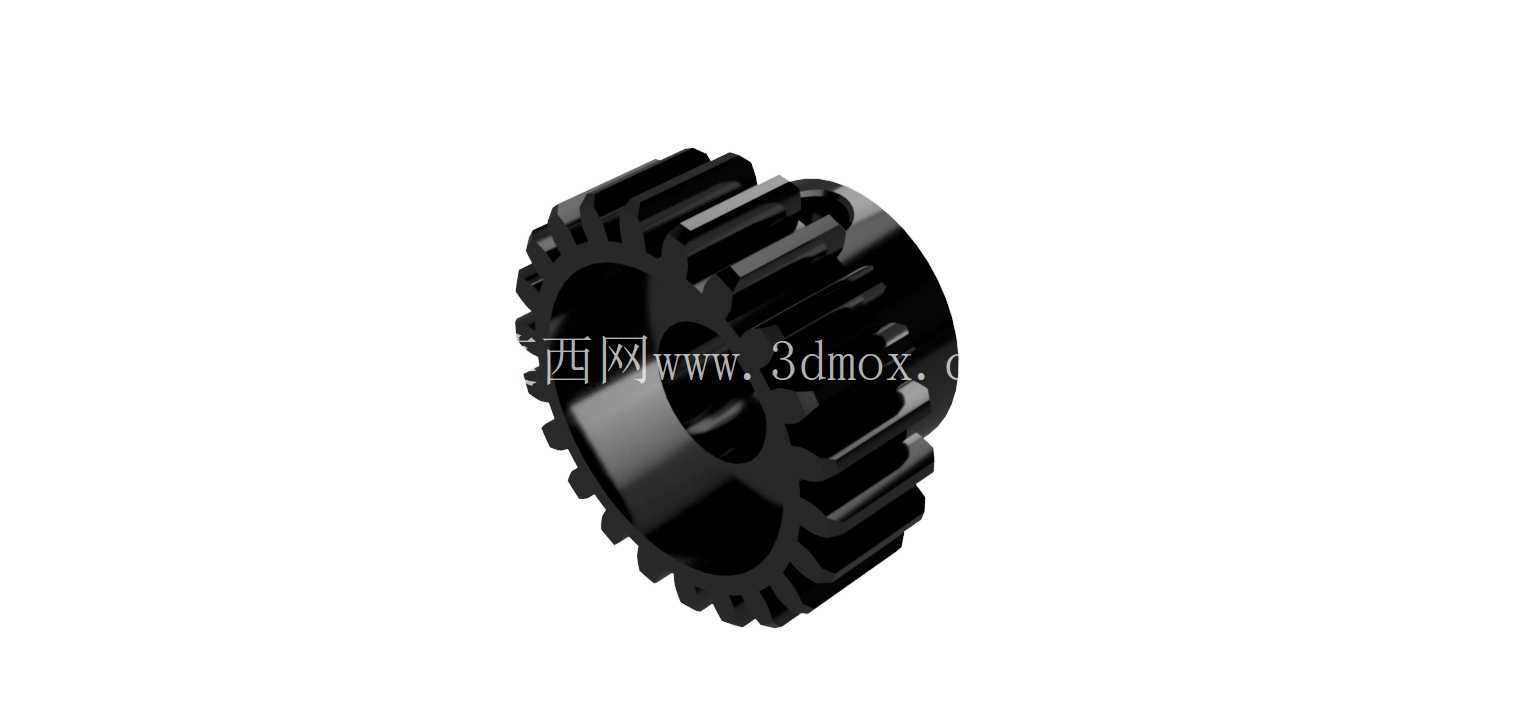

  这款模数1、齿数22的直齿圆柱齿轮,是1/10比例火箭系列遥控模型车动力传动路径上的核心主齿轮,直接承接电机输出轴端的动力输入,将电机的高转速低扭矩输出通过齿比匹配转换为适配轮端需求的动力参数,是整车动力传递链路里不可替代的啮合传动部件。在实际装车应用场景中,该齿轮安装于遥控车的中央传动舱内,与电机轴上的钢制电机齿直接啮合,啮合间隙需控制在0.1-0.2mm区间,间隙过大会导致急加速急减速工况下出现打齿崩齿故障,间隙过小则会增大传动阻力、提升运转噪音,同时加速齿面磨损,缩短零件使用寿命。

  从结构设计层面来看,该齿轮采用直齿圆柱齿形设计,齿向与齿轮轴线完全平行,相比斜齿圆柱齿轮,直齿结构不存在轴向分力,安装时无需额外配置承受轴向载荷的推力轴承,简化了传动舱的支撑结构设计,同时直齿的加工与建模难度更低,啮合过程中没有轴向窜动带来的动力损耗,传动效率可达到98%以上,非常适合小尺寸遥控模型这类对传动效率要求高、安装空间紧凑的应用场景。齿轮的中心孔为适配标准电机输出轴的D型切面孔设计,这种非圆孔结构可以在齿轮与轴配合时传递更大的扭矩,避免高负载工况下齿轮与轴之间出现相对转动打滑的问题,中心孔周边做了局部加厚处理,提升了轮毂部位的结构强度,应对急加速时的瞬时冲击载荷不会出现轮毂开裂的情况。齿部参数严格遵循模数1的渐开线圆柱齿轮标准设计,齿顶高系数取1,顶隙系数取0.25,压力角为标准20度,齿面做了等宽设计,齿宽参数匹配对应模数电机齿的啮合宽度,既保证了足够的啮合接触面积传递扭矩,又不会因为齿宽过大增加不必要的转动惯量,影响整车的动力响应速度。齿轮的外缘齿顶做了微小的倒角处理,一方面可以去除加工过程中产生的锐边毛刺,避免装配时划伤操作人员,另一方面在齿轮啮合入位时可以起到导向作用,降低装配难度,同时减少啮合初始阶段的齿面冲击。

  从安装边界尺寸来看,该齿轮的齿顶圆直径为24mm,齿根圆直径为19.5mm,轮毂总厚度为8mm,中心D型孔的直径为3.17mm,适配市面上绝大多数1/10比例遥控车使用的标准540、550级有刷及无刷电机的输出轴尺寸,安装时仅需在轴端加装对应规格的限位卡簧即可完成轴向固定,无需额外定制加工连接部件,替换通用性较强。在实际使用过程中,该齿轮的啮合工况属于高速轻载范畴,模型车全油门状态下齿轮的最高转速可达到每分钟3万转以上,因此设计时对齿轮的动平衡做了优化,轮毂部分的材料去除采用圆周对称布局,避免高速运转时出现偏心振动,导致传动噪音增大、轴承磨损加快的问题。齿面的啮合接触区设计在齿高中部位置,避免出现齿顶啮合或者齿根啮合的不良接触状态,保证运转过程中动力传递平顺,减少不必要的动力损耗。对于三维建模从业者而言,这类小模数传动齿轮的建模核心在于渐开线齿形的精准生成,需要严格按照齿廓方程绘制渐开线曲线,再通过圆周阵列完成全部轮齿的构建,不能采用简化的圆弧替代渐开线齿形,否则会导致实际啮合时出现卡滞、传动阻力大的问题,建模完成后还需要做啮合干涉检查,验证齿轮在中心距23mm的安装条件下,啮合过程中不存在齿面干涉,侧隙处于合理区间。

  在遥控模型车的改装与维修场景中,这类主齿轮属于易损配件,当车辆出现急加速打滑、传动异响的问题时,首先需要检查主齿轮的齿面是否出现磨损、断齿的情况,若齿面磨损量超过0.1mm则需要及时更换,否则会进一步磨损与之啮合的电机齿,造成更大的配件损失。这款齿轮的结构设计充分考虑了模型车的实际使用工况,在保证结构强度满足动力传递需求的前提下,尽可能做了轻量化处理,轮毂部位的镂空设计在不降低整体结构刚性的同时,有效降低了齿轮自身的转动惯量,让整车的油门响应更加跟手,动力输出更加直接。
