箱式塑料产品注塑模具三维结构设计

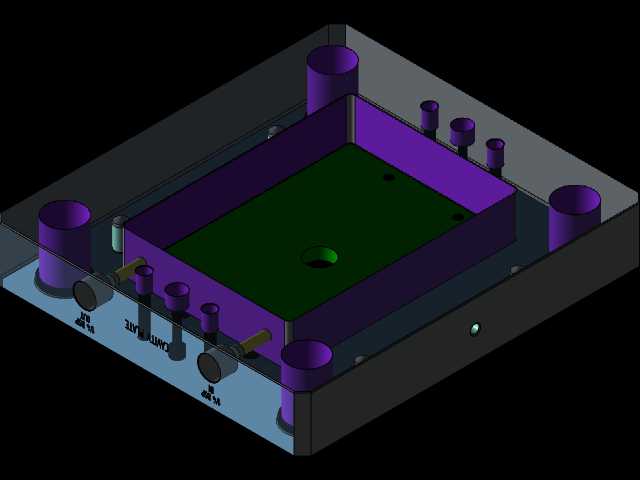

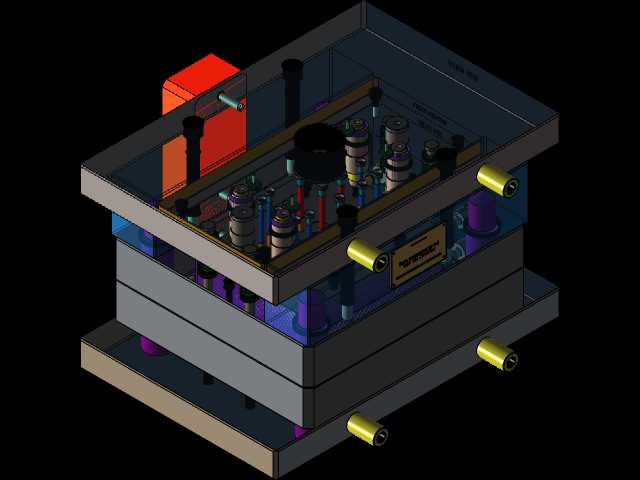

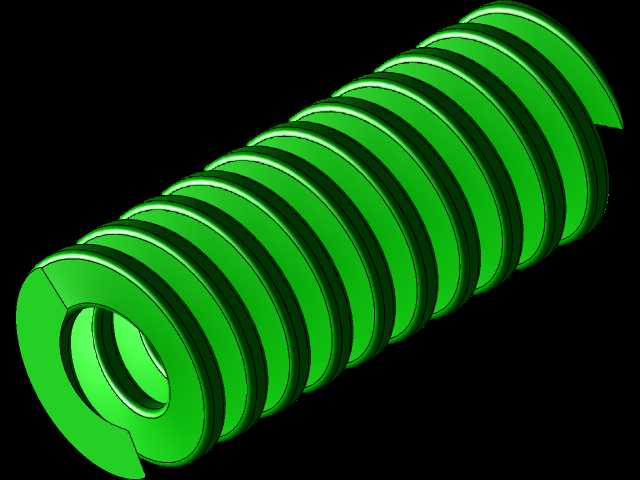

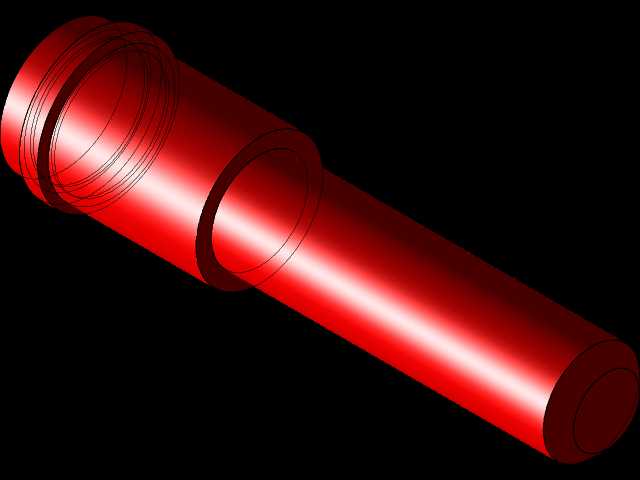

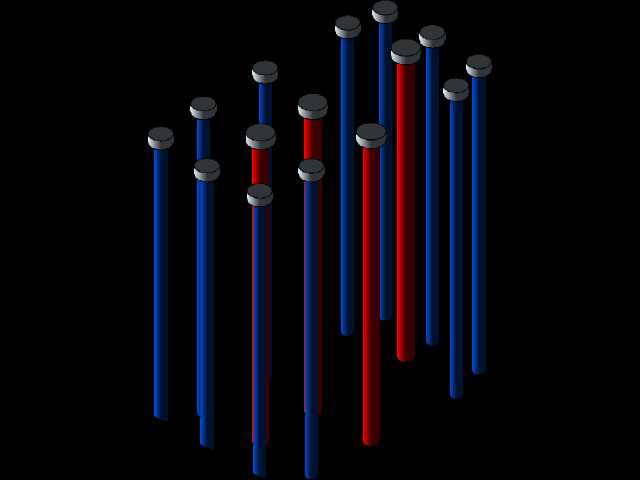

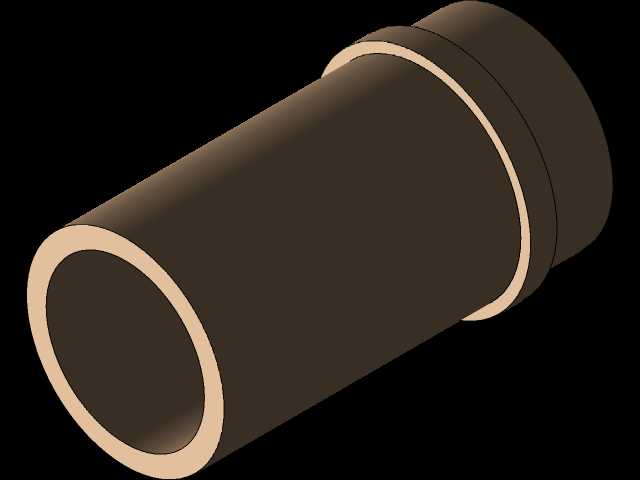

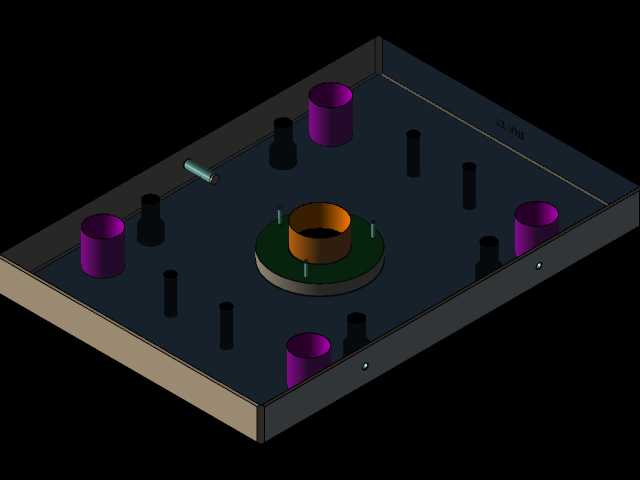

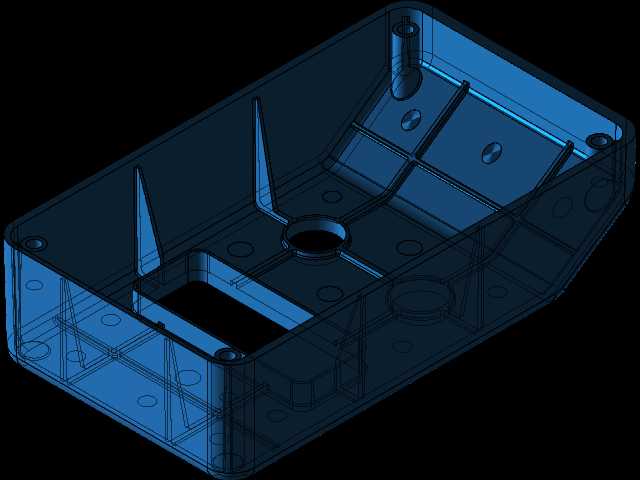

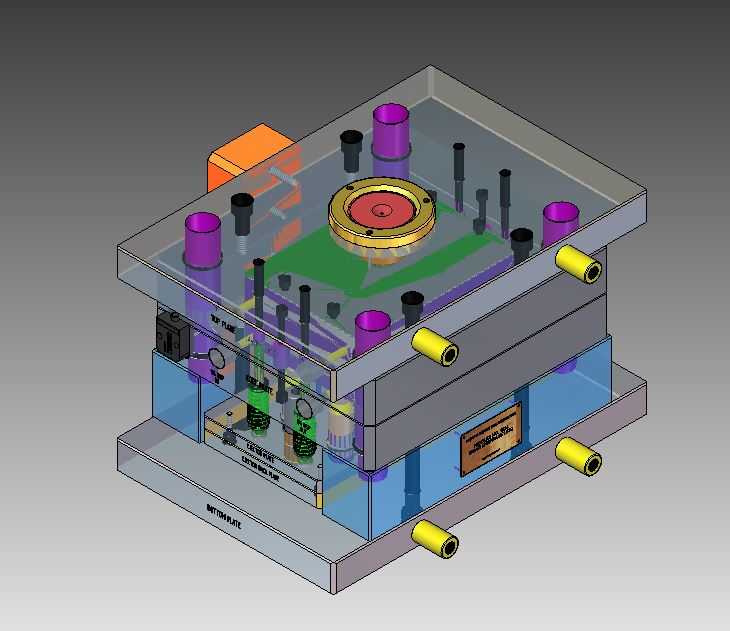

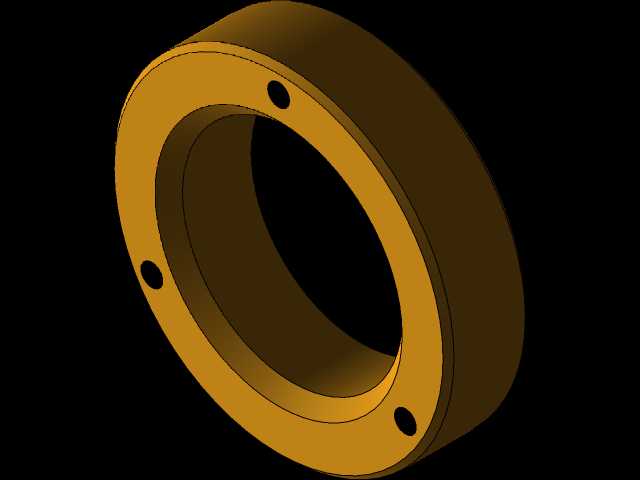

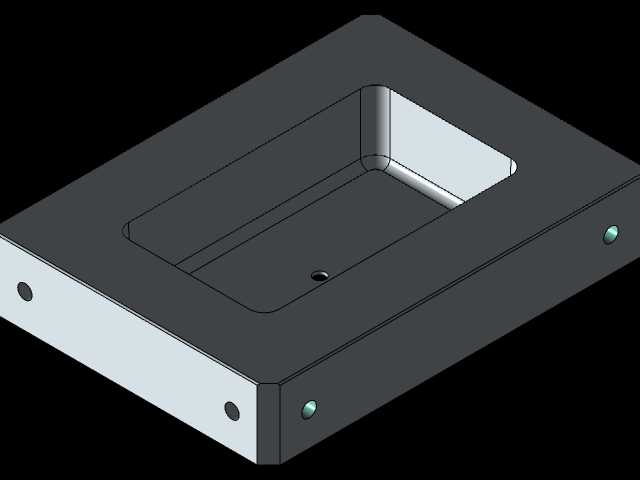

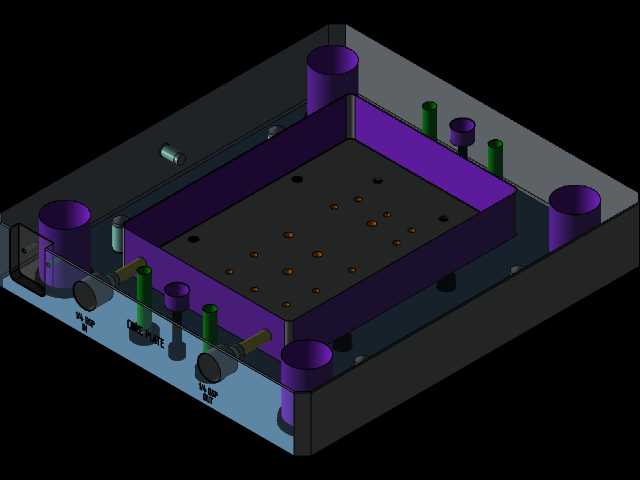

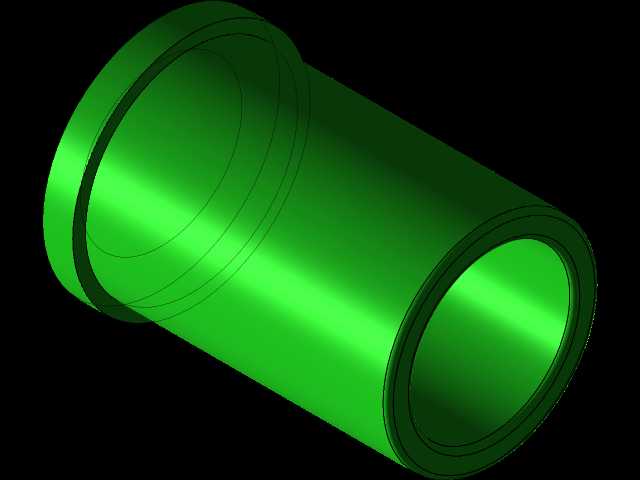

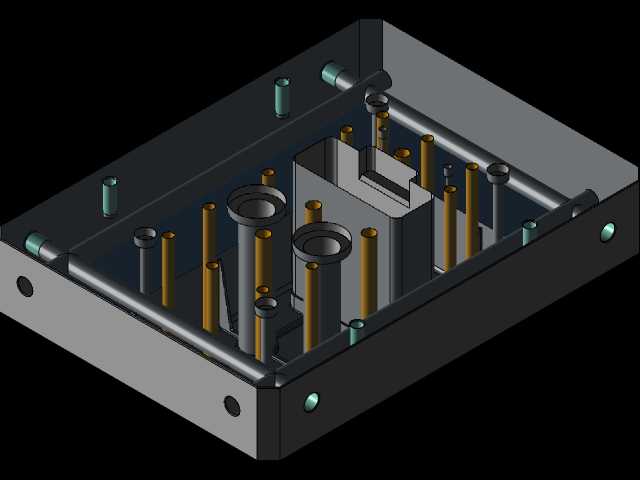

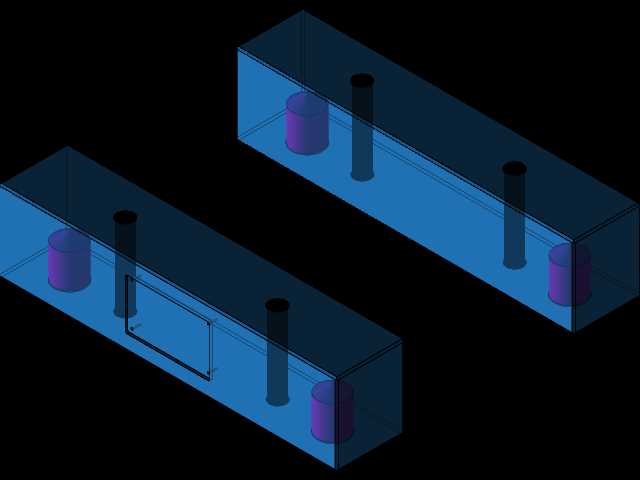

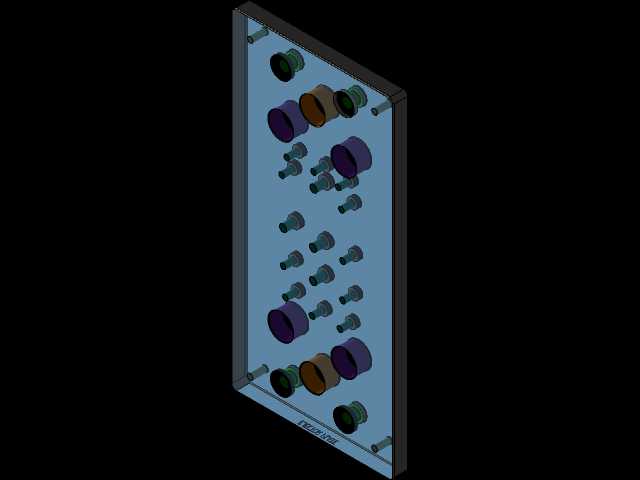

本作品为箱式塑料制品对应的注射成型模具三维设计成果，建模阶段针对箱型塑件的成型特性，提前对第一成型部分施加1.5%的成型收缩率补偿，从设计源头规避塑件冷却收缩带来的尺寸偏差问题，保障成型后产品的尺寸精度符合使用要求。整套模具在三维建模过程中，采用分层装配的逻辑完成全结构搭建，完整还原了注塑模具从定模座板、定模板、动模板、动模座板的模架主体结构，同时精准复现了定位圈、浇口套、导柱导套、复位弹簧、冷却水路接头、紧固螺钉等全套标准零部件，其中标准件部分参考米思米标准件参数进行建模，保证了各零部件的尺寸规格、装配关系完全符合实际工业生产的模具设计规范。在结构设计上，针对箱型塑件的壳体结构特征，合理规划了浇注系统的进料位置，将浇口设置在塑件中心区域，保证注塑过程中熔融塑料可以均匀填充型腔各个位置，避免出现填充不足、熔接痕明显等成型缺陷；冷却系统采用多组直通式水路布局，在动定模侧均布置了对应冷却回路，通过黄色水路接头外接冷却管路，可实现成型过程中的均匀快速冷却，缩短注塑成型周期，提升生产效率；顶出机构采用弹簧复位式顶出结构，搭配对应顶杆布局，可在开模后平稳将成型后的箱型塑件从动模侧顶出，避免顶出过程中塑件出现变形、顶白等质量问题。渲染阶段采用半透明材质处理模具模板部分，可清晰展示模具内部的型腔布局、零部件装配位置、水路与浇注系统的走向，不同功能的零部件采用差异化材质配色区分，如定位圈采用金属金色材质、水路接头采用明黄色材质、复位弹簧采用亮绿色材质、模架主体采用金属灰与蓝色半透明材质搭配，让整套模具的结构层次清晰直观，既可以用于模具设计方案的展示交流，也可作为注塑模具结构学习的参考案例，设计过程中对部分非核心结构做了合理简化，在保证核心结构完整准确的前提下，提升了模型的可读性与展示效果。
