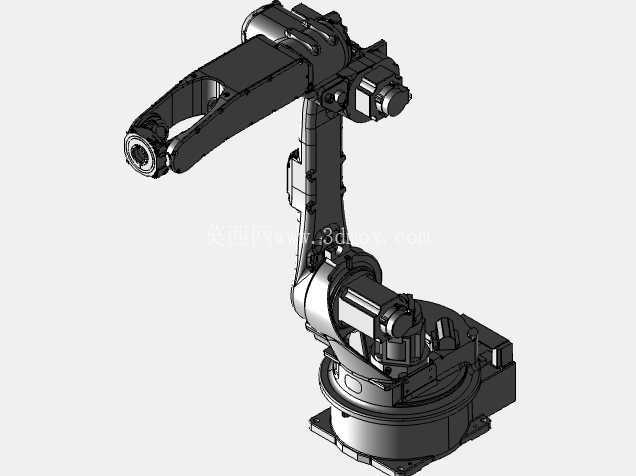

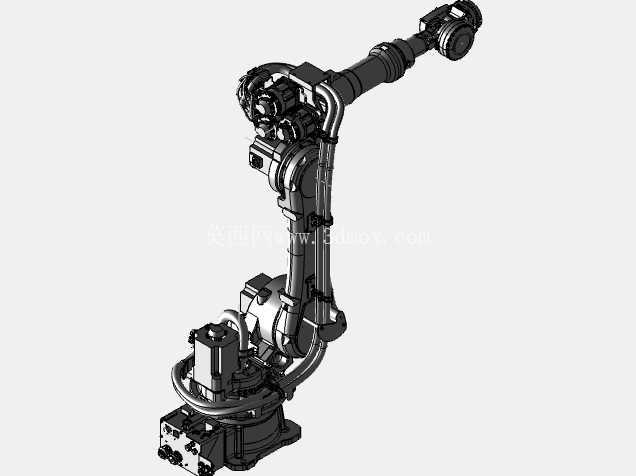

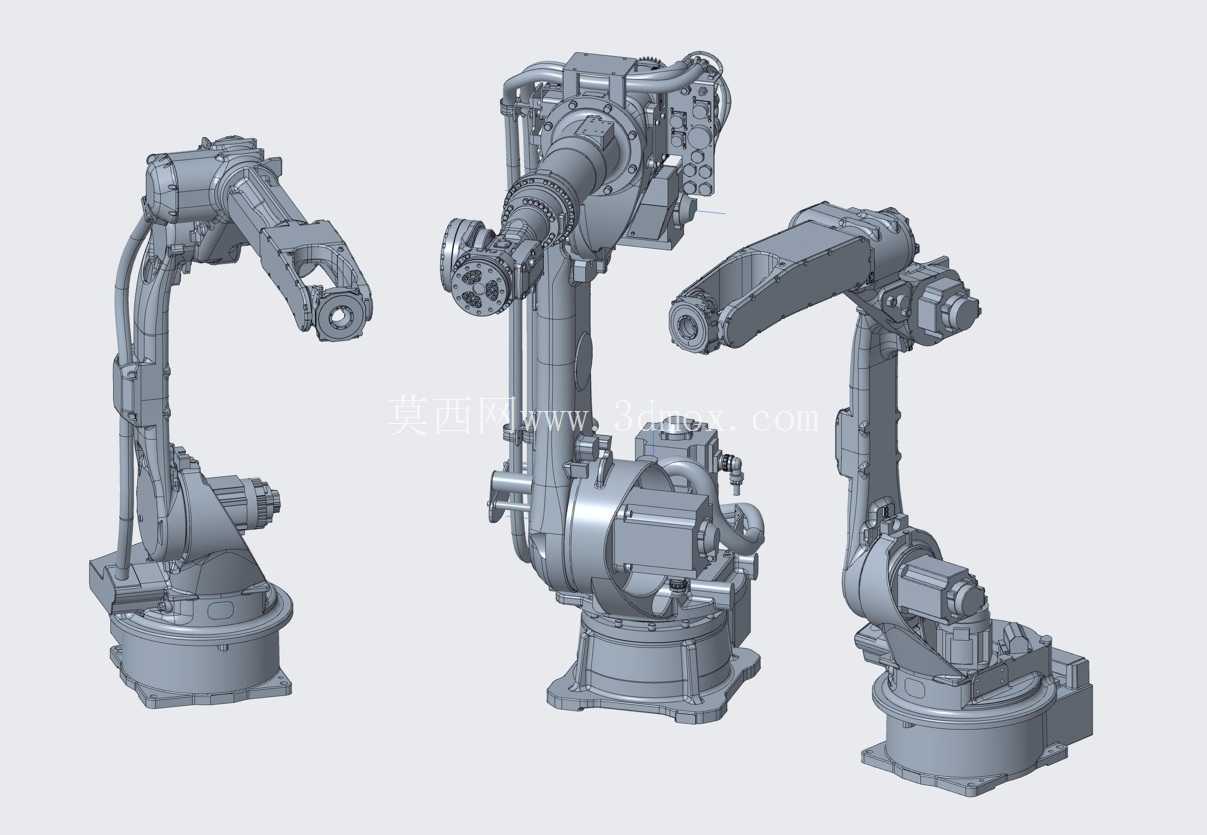

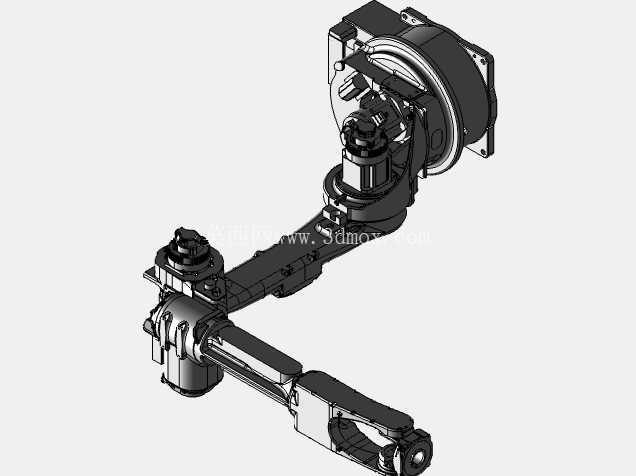

安川GP系列三款多负载工业机械臂

本次呈现的三款安川GP系列机械臂，覆盖了中小负载到中高负载的常见工位需求，在汽车零部件焊接、五金件上下料、3C产品装配、物流码垛等场景都有成熟的应用落地。做产线布局的时候，首先要明确不同负载机型的安装边界：GP25作为25kg负载的通用机型，底座安装孔位的分布直径控制在320mm范围内，机身回转半径最小预留600mm的安全间隙即可满足全行程无干涉运动，适合布置在空间紧凑的机加工工位旁，承担工件在机床与料架之间的转运工作，臂展覆盖1.7米左右的作业范围，刚好适配单台加工中心加上双侧料仓的布局，不需要额外增加行走轴就能覆盖全部取放料点。GP25-12属于长臂展的小负载优化机型，在保持12kg额定负载的前提下把臂展拉长到2米以上，很多焊接工位会优先选这款，因为焊接作业本身焊枪加送丝管的重量基本不会超过10kg，长臂展可以覆盖更大的焊接工装范围，单台机器人就能兼顾两个焊接变位机的作业需求，减少工位上的机器人配置数量，它的腕部惯量参数做了针对性优化，即使带着焊枪做连续曲线运动也能保持足够的轨迹精度，不会出现焊道偏移的问题。GP110属于110kg负载的中重型机型，底座安装尺寸要大不少，安装孔分布直径接近500mm，机身周围需要预留至少900mm的安全间隙，主要用在重型工件的搬运、大型车身部件的点焊、重型夹具的切换这类场景，臂展覆盖2.2米左右的作业范围，能够承载重型抓手完成整箱物料的码垛，或者把百公斤级的铸件从铸造线转移到打磨工位。

从设计思路上看，这三款机型沿用了安川GP系列统一的模块化设计语言，大臂、小臂的结构都采用了铸件内加加强筋的设计，在保证结构刚性的前提下尽可能削减不必要的壁厚，降低运动部分的惯量，让关节电机不需要输出过大的扭矩就能实现足够的运动速度，三款机型的关节走线都采用了内藏式设计，外部没有裸露的管线，一方面避免了工位上的焊渣、切削液、粉尘对管线的磨损，另一方面也减少了运动过程中管线和周边工装剐蹭的风险，做离线编程的时候不需要额外给管线预留避让空间，能进一步压缩工位的整体占地面积。腕部的三个关节都采用了密封结构，防护等级达到IP67，在有切削液飞溅的机加工工位、有焊接烟尘的焊接工位都能长期稳定运行，不需要额外增加防护外罩。

实际做产线集成的时候，这三款机型的底座安装基准面都做了统一的平面度要求，安装时需要保证底座平面度误差不超过0.2mm，避免长期运行因为底座受力不均导致关节轴承异常磨损。不同机型的末端法兰尺寸也做了区分，小负载的GP25和GP25-12采用标准的ISO 9409-1-50-4-M6法兰接口，可以直接适配市面上绝大多数的标准抓手、焊枪、打磨头，不需要额外做转接法兰；GP110采用更大规格的法兰接口，适配重型抓手的时候连接刚性更好，大负载运动时不会出现法兰面颤动的问题。在做轨迹规划的时候，GP110的J1关节回转速度比小负载机型稍低，但是大臂小臂的联动做了优化，在搬运重型工件走门型轨迹的时候，运动节拍并不会比同负载级别的其他机型慢，而且在加减速阶段的振动控制做的比较好，放置工件的时候定位精度能控制在0.1mm以内，满足精密装配的需求。

很多做非标自动化的工程师在选型的时候，容易只看额定负载参数而忽略腕部允许的惯量值，这三款机型的参数表里都明确标注了不同偏心距下的允许负载，比如GP25如果抓手重心偏离法兰面超过100mm，实际允许的负载就要降到20kg以下，选型的时候需要提前核算抓手加上工件的整体重心位置，避免长期超惯量运行导致关节减速器提前磨损。另外这三款机型的管线包接口都预留了标准的走线路径，不管是走气源管线还是信号线缆，都可以顺着大臂内侧的预留线槽布置，不会和关节运动产生干涉，做三维布局的时候可以直接调用模型里的预留空间来布置管线，不需要反复调整管线位置来排查干涉问题。
