机器人检测与烤箱传送工作站

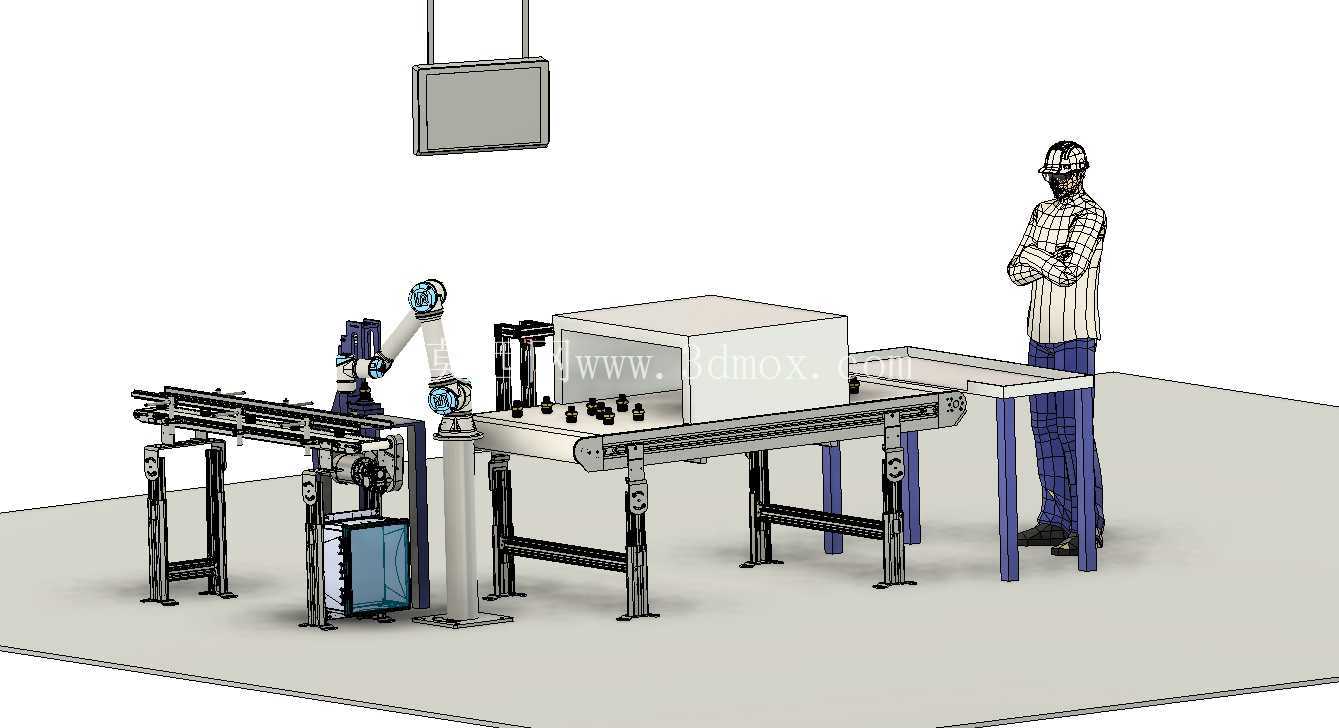

　　这套集成化工作站主要面向精密零部件生产环节的在线检测与烘烤固化工序衔接场景，常见于3C电子小零件、汽车精密注塑件的后处理产线，解决传统工序间人工转运效率低、检测一致性差、烘烤工位上下料定位不准的痛点。从结构布局来看，整套设备沿物料流向分为三个功能区段：左侧为来料接驳段，采用铝型材搭建的皮带输送线，线体高度匹配前序工序出料高度，线体侧边设置定位挡停机构，可将载有零件的托盘精准停在机器人取料位，线体下方预留电气安装空间，用于布置传感器接线端子与IO模块，避免走线外露干扰物料输送。中间段为六轴工业机器人作业区，机器人采用落地式安装，底座通过膨胀螺栓固定在地面预埋钢板上，作业半径覆盖左侧取料位、视觉检测位与右侧烤箱进料位，机器人末端可根据零件类型更换夹爪，适配不同尺寸的零件抓取需求；视觉检测组件吊装在机器人作业区上方的铝型材支架上，摄像头垂直向下对准检测工位，可对零件的外观缺陷、安装到位情况进行拍照识别，检测数据直接对接产线MES系统，不合格品会被机器人放置到线边的不良品收纳盒中。

　　右侧为烘烤输送段，线体贯穿烤箱腔体，采用耐高温皮带材质，线体两端设置过渡托板，减少零件转运时的卡滞风险，烤箱为箱式封闭结构，侧面开设进料口与出料口，内部设置温度均匀性风道，保证腔体内各位置温度偏差控制在工艺要求范围内，线体速度可根据零件烘烤时长需求进行无级调节，匹配不同工艺参数的生产节拍。设计过程中优先考虑了各工位的动作干涉问题，通过三维仿真模拟机器人全行程动作路径，调整机器人安装位置与输送线的间距，确保机器人在抓取、转运、放料的全流程中不会与线体支架、烤箱外壳、视觉支架发生碰撞，同时预留了足够的维护空间，机器人底座周边预留0.8米以上的操作通道，方便后期进行关节保养、夹爪更换等作业。

　　安装边界方面，整套设备的地面安装区域需要保证水平度误差不超过2mm/m，来料段线体长度可根据前序设备的出料位置进行适配调整，烤箱段的线体高度与机器人作业高度保持一致，减少机器人抬升行程，缩短单工位作业周期；视觉支架的高度可根据摄像头的焦距参数进行上下调节，保证拍摄视野刚好覆盖单个托盘的所有零件区域，避免出现检测盲区。线体的驱动电机均采用伺服控制，可实现精准的启停定位，定位精度控制在±0.5mm以内，满足机器人抓取的定位要求，各输送段之间设置联动信号，当后段线体出现堵料情况时，前段线体自动停止运行，避免物料堆积掉落。

　　整套工作站的布局紧凑，在有限的厂房空间内实现了检测、转运、烘烤三个工序的全自动衔接，无需人工干预即可完成从来料上料烘烤完成出料的全流程作业，相比传统人工作业模式，可减少2-3名操作人员，同时检测一致性与烘烤工艺稳定性得到大幅提升，适合批量连续生产的零部件加工车间使用。在结构细节处理上，所有线体的侧边都设置了可调节的支撑脚杯，可适应地面不平整的安装场景，线体两侧安装透明亚克力防护板，防止零件在输送过程中掉落，同时不影响操作人员观察线体运行状态；机器人作业区外围设置安全光栅，当有人员误入作业区域时，设备会立即停止运行，保障作业安全。烤箱的外壳采用隔热材质制作，外表面温度控制在安全范围内，避免操作人员误触烫伤，烤箱顶部设置排气口，可将烘烤过程中产生的废气排出车间，改善车间作业环境。
