TX12航模遥控器结构设计方案

这款TX12遥控发射端的结构设计，核心围绕航模、小型无人设备的近距离操控场景展开，日常作业中飞手需要长时间握持设备完成姿态调整、参数微调、功能切换等操作，因此结构设计首先要平衡握持舒适度与操作可达性，避免长时间持握产生的手部疲劳。从实际使用场景来看，这类设备多用于航模飞行训练、小型穿越机竞速、固定翼航模调试、小型无人作业设备的手动操控环节，使用环境多为户外开阔场地，偶尔会遇到轻微磕碰、温度变化、手持汗渍侵蚀等情况，因此外壳结构的强度、按键布局的合理性直接影响实际使用体验。

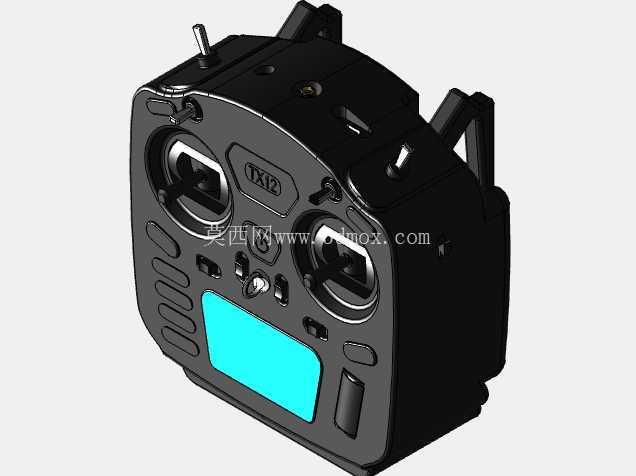

设备正面的双摇杆采用对称下沉式布局，摇杆基座嵌入外壳内部一定深度，既可以降低摇杆突出高度减少收纳时的磕碰风险，也能让拇指操作时自然落在摇杆顶端，符合人体工学的自然弯曲角度，摇杆周边预留了足够的拇指活动空间，不会出现操作时剐蹭周边按键的问题。摇杆上方的两个拨杆采用不同高度的凸起设计，靠近左侧的拨杆高度略低，对应常用的飞行模式切换功能，右侧拨杆高度稍高，对应辅助功能开关，不同的凸起高度可以让飞手在目视飞行器的状态下，仅凭触感就能快速区分不同功能开关，不用低头查看设备，提升飞行操控的安全性。

设备中部的电源按键采用内凹式设计，按键表面略低于周边外壳平面，可以有效避免收纳过程中误触开机，减少不必要的电量损耗。电源键下方的三个微调按键采用横向等距排布，按键表面做了细微的防滑纹理，按压行程控制在适中区间，既不会因为行程过短导致误触发，也不会因为行程过长影响微调操作的响应速度，微调按键对应飞行器的舵面中立位置调整，在飞行前的调试环节使用频率极高，因此按键的按压力度做了针对性调校，反馈清晰，每一次按压都有明确的触感确认。

正面下方的显示屏采用大尺寸下沉式安装结构，屏幕周边做了一圈凸起的防护边框，当设备正面朝下放置时，边框会先接触支撑面，避免屏幕表面直接被刮花，屏幕的倾斜角度经过反复调整，持握时视线自然下落即可清晰看到屏幕上显示的参数信息，不用刻意调整手腕角度。屏幕右侧的长条形凸起结构是内置天线的安装位，天线采用内置布局可以避免外置天线弯折损坏的问题，同时优化设备的整体外观，减少外凸部件。

设备侧面的防滑纹理区域对应手掌握持时的指腹位置，纹理深度控制在0.3mm左右，既可以增加握持时的摩擦力，避免出汗时设备滑脱，也不会因为纹理过深导致积灰难以清理。外壳的合模线设置在设备侧面的中部分段位置，组装后合模缝隙控制在0.1mm以内，既可以保证外壳的装配精度，也能提升整体的外观质感。设备顶部的两个外置接口分别对应教练线连接、固件升级数据传输功能，接口周边做了加厚的加强筋结构，避免频繁插拔接口时导致外壳开裂。

从安装边界来看，设备内部的电路板、电池、摇杆电位器、天线模块都做了对应的定位柱设计，每个部件都有独立的安装限位结构，组装时不需要额外打胶即可完成部件的固定，同时预留了足够的布线空间，避免内部线束挤压导致的按键卡滞、摇杆行程受阻问题。电池仓设置在设备背部，仓盖采用卡扣式固定结构，不需要额外工具即可完成电池更换，仓盖周边设计了一圈密封胶条，可以阻挡日常使用时的灰尘、少量溅水进入设备内部，提升户外使用的可靠性。

设备背部的弧形曲面完全贴合手掌的自然握持曲线，重量分布经过优化，电池放置在靠近掌心的位置，让设备的重心落在持握时的掌心区域，长时间持握不会出现设备前倾压手的问题。所有功能按键的布局都经过实际操作验证，拇指在不离开摇杆的情况下，可以通过指节触碰周边的常用功能按键，完成快速的功能切换，不需要移动整个手部位置，这对于飞行过程中的快速操作至关重要。外壳材质选用耐冲击的ABS工程塑料，表面做了细磨砂处理，既可以提升握持的触感，也能减少日常使用中指纹、划痕的残留，设备的边角都做了R2以上的圆角处理，跌落时可以通过圆弧面分散冲击力，降低外壳碎裂的风险。
