五槽独立通道18650锂电池充电装置

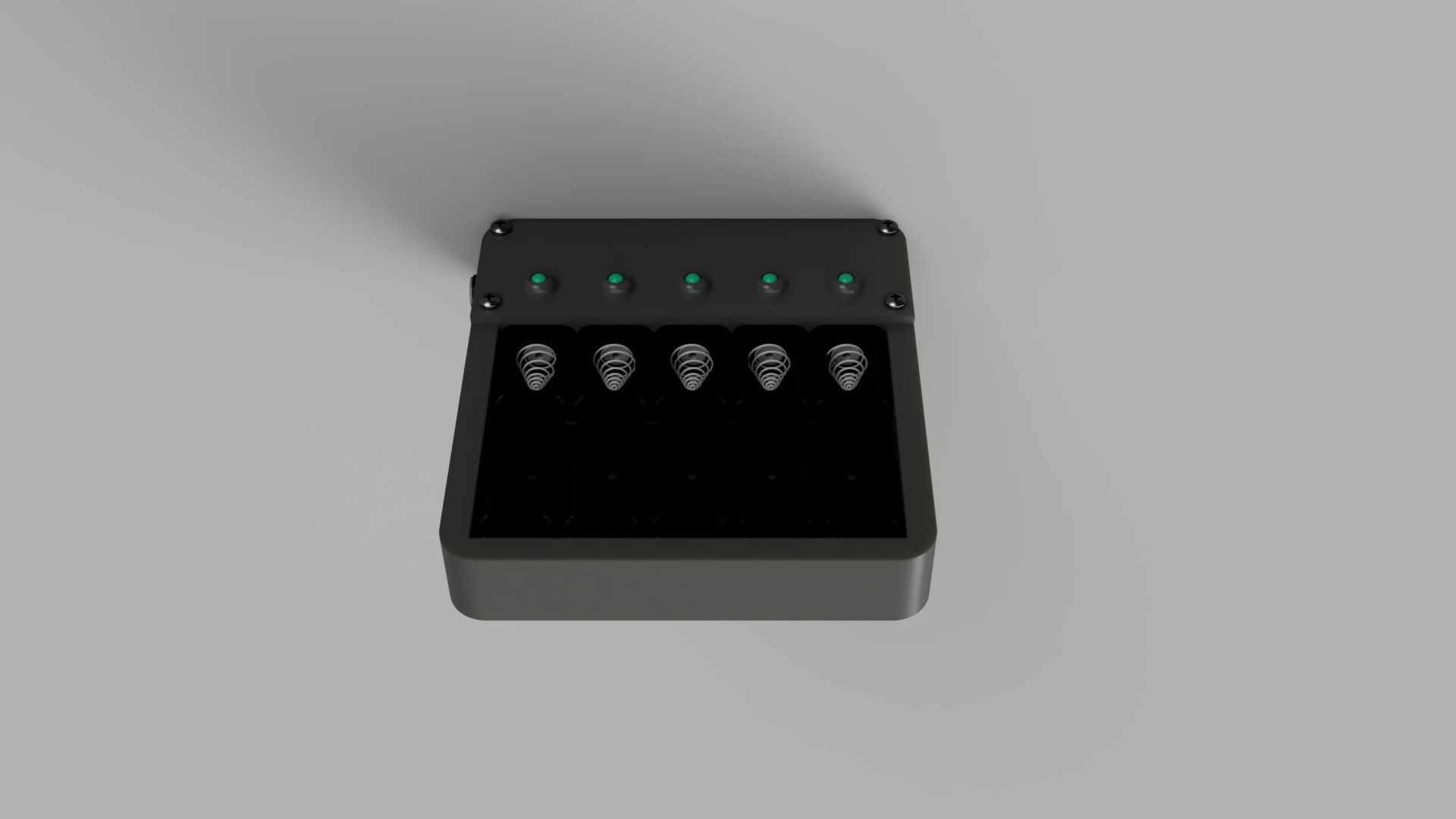

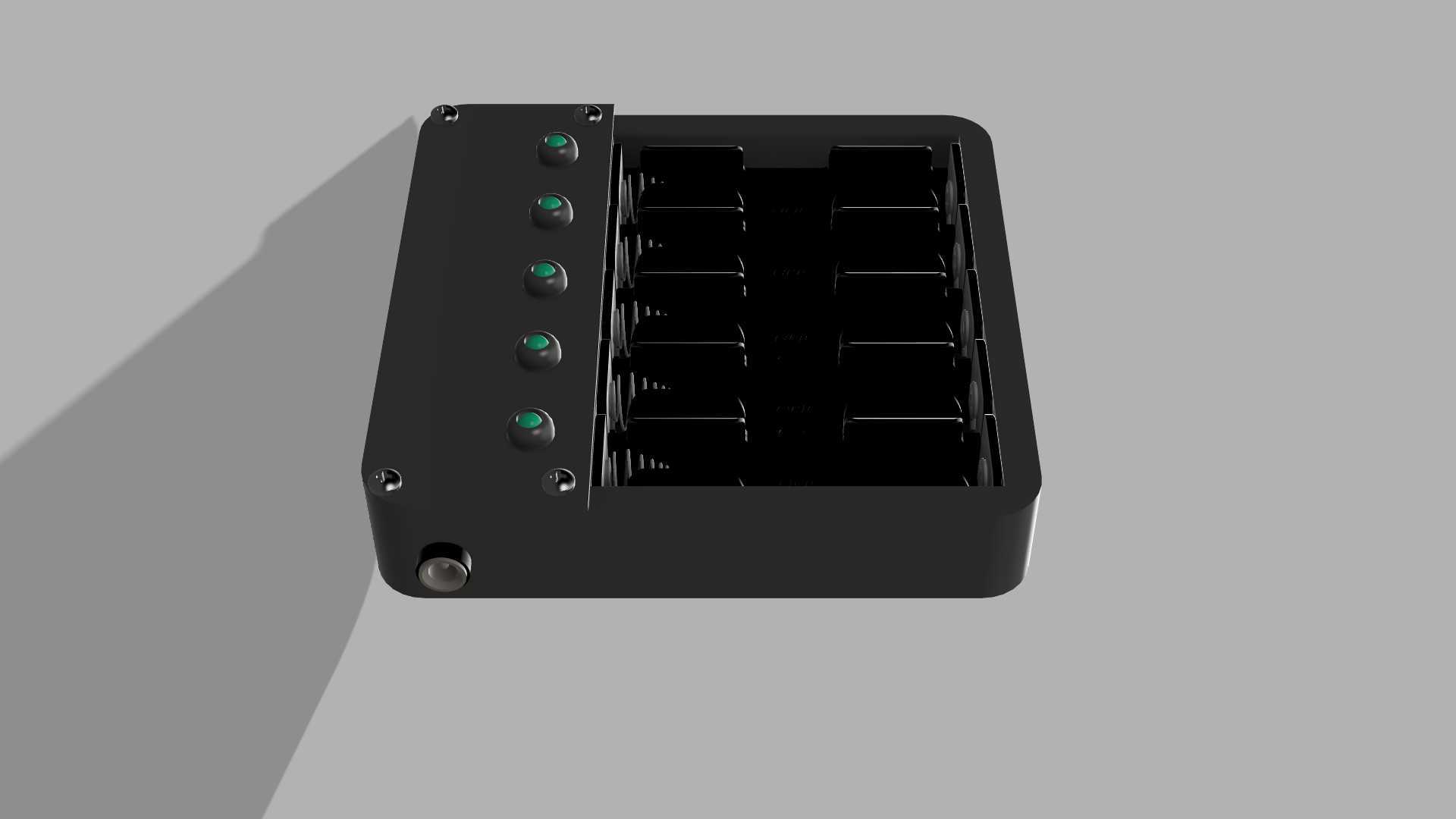

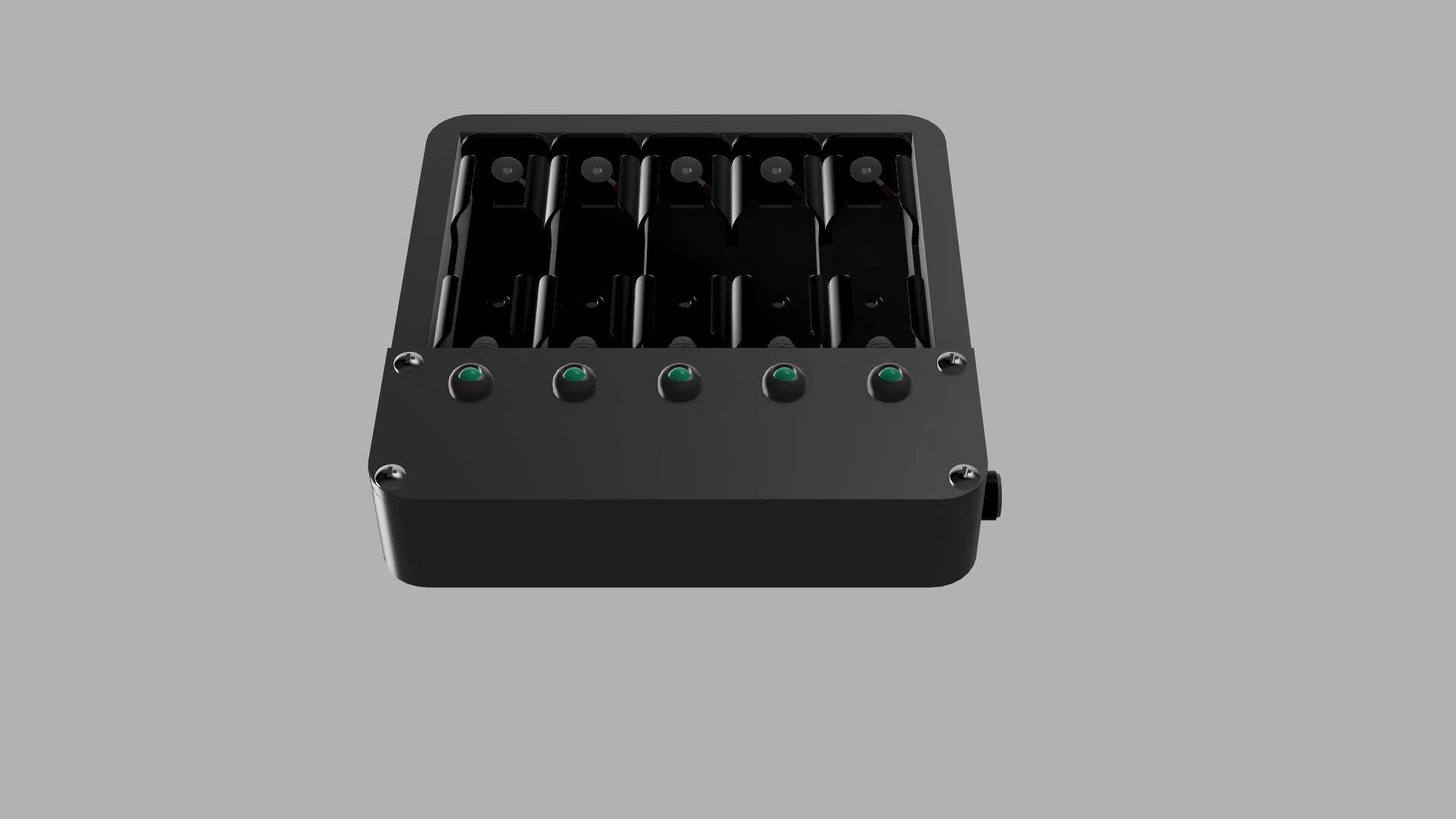

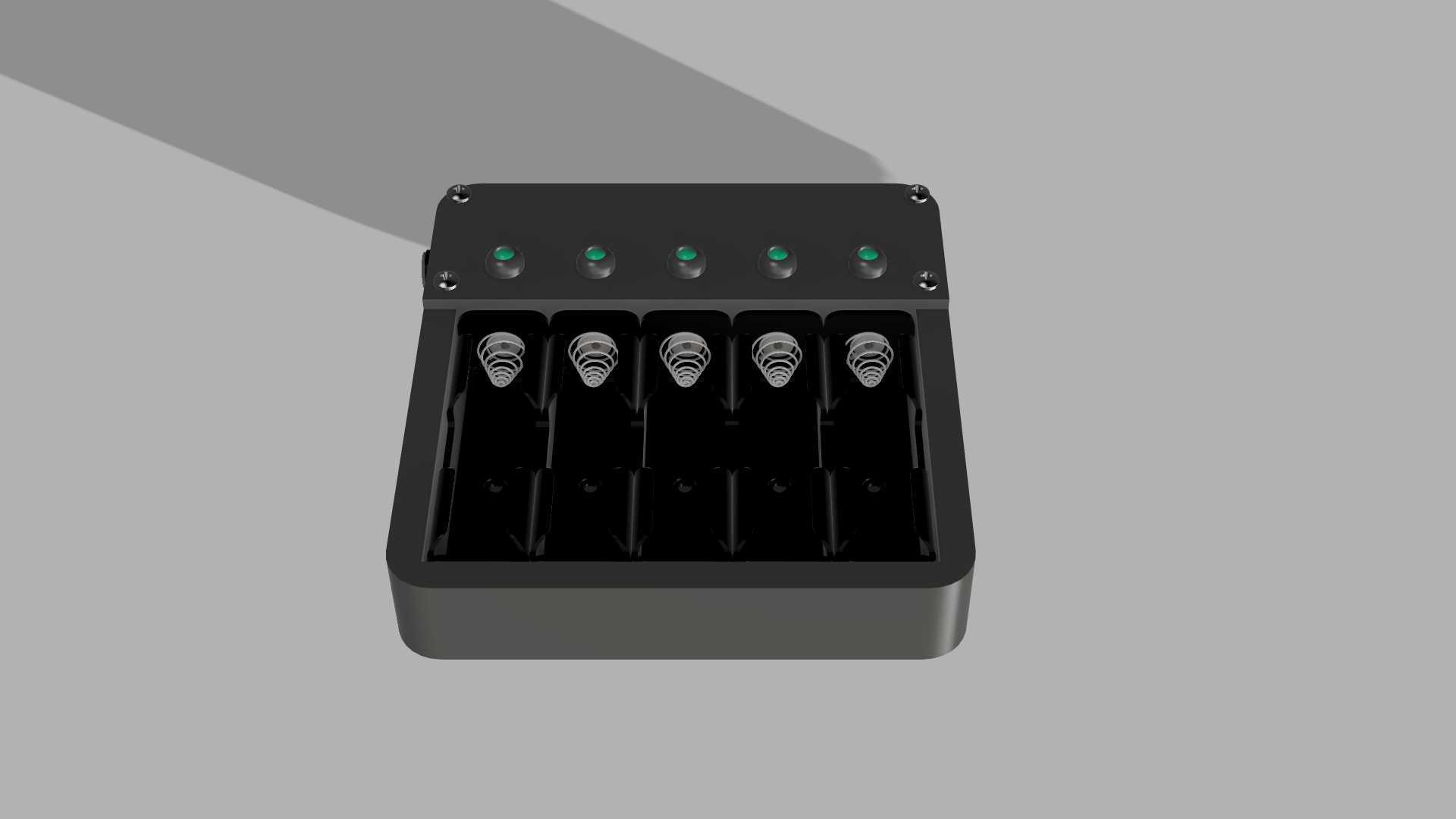

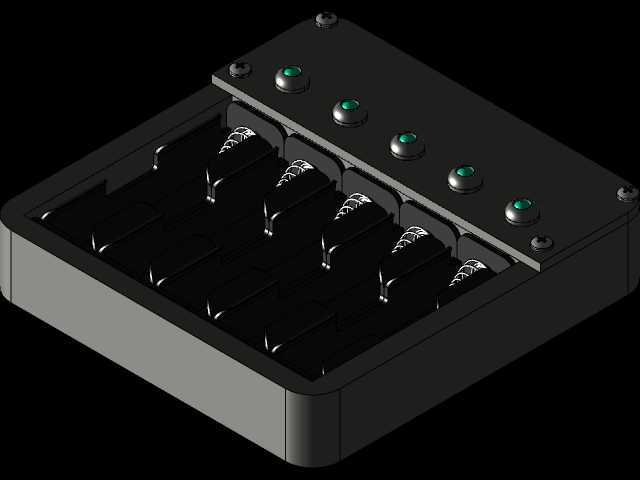

　　这款五槽18650锂电池充电装置，主要面向小批量锂电池循环使用场景设计，常见于电子维修工位、小型电子制作工作室、户外便携设备运维点这类需要同时处理多节18650电芯补能的场合，解决单槽充电器逐节充电效率低、多设备占用插座空间的实际问题。装置整体采用方正盒式结构，外壳做圆角过渡处理，避免日常拿取时的锐边磕碰，上壳对应五个电池槽位做下沉式定位结构，每节电池放入后可被槽壁完全限位，不会出现侧向倾倒导致的接触不良问题。每个槽位前端对应设置一颗绿色LED指示灯，可直观反馈对应槽位的充电状态，充电过程中指示灯点亮，充满后自动熄灭，无需额外借助万用表测量电芯电压判断充电进度，降低日常操作的复杂度。

　　设计阶段优先考虑模块化组装的可维护性，核心充电单元采用五片独立TP4056充电模块，每个模块对应一节电池的充电管理，单路故障不会影响其余槽位正常工作，后期维修仅需更换对应故障模块即可，无需整体报废整台设备。供电输入采用标准5.5x2.5mm DC插座，适配市面通用的5V5A直流电源适配器，无需定制专用供电配件，降低后期配件替换成本。电池接触座采用标准18650弹片式座体，正负极弹片做镀金处理，减少长期使用后的接触电阻，避免大电流充电时的接触点发热问题。

　　结构组装层面，上下壳体采用四颗M3x10螺丝在壳体四角固定，螺丝孔做沉台设计，装配后螺丝头完全沉入壳体内，不会突出外壳表面影响放置平稳性。内部PCB与壳体之间设置定位柱，装配时PCB可直接卡入定位柱完成预固定，无需额外打胶固定，提升组装效率。壳体侧面预留DC插座的安装开孔，开孔尺寸与插座外径做0.1mm间隙配合，插座装入后通过壳体卡扣限位，避免插拔电源时插座松动移位。

　　安装边界方面，装置整体外形尺寸控制在可平稳放置于常规工作台面的范围，底部四角设置防滑胶垫，放置于光滑桌面时不会轻易滑动，同时垫高壳体底部，留出内部电路的散热间隙，长时间连续充电时内部热量可通过底部间隙自然散出，无需额外加装散热风扇，降低运行噪音与故障点。槽位间距做合理排布，相邻两节电池放入后保留足够间隙，避免电池充电发热时相互烘烤，提升充电过程的安全性。每个槽位的正负极接触弹片行程做适配设计，可兼容不同长度公差的正规18650电芯，不会出现电芯过长装不进、过短接触不到的问题。

　　电路设计上每路充电回路独立设置100Ω限流电阻匹配LED指示灯，同时每路充电模块设置独立的过充保护、过流保护功能，单节电池充满后自动切断充电回路，不会出现过充损伤电芯的问题。五槽同时充电时总电流控制在电源适配器额定输出范围内，不会出现供电过载导致的电源烧毁问题。外壳采用阻燃ABS材质注塑成型，即使内部电路出现异常发热，外壳也不会出现明火蔓延的问题，符合低压充电设备的安全要求。日常使用时仅需将待充电的18650电芯按照正负极标识放入对应槽位，接通DC电源即可自动开始充电，无需额外操作开关，使用逻辑简单，无需专业培训即可上手操作。
