紧凑型双级四元关节结构设计

　　在小型仿生执行机构、桌面级机械臂末端、轻量化云台传动的实际选型场景里，传统单自由度铰接结构往往需要堆叠多组转动副才能实现多维度姿态调整，不仅会拉长轴向安装尺寸，相邻铰接点的累积间隙还会直接降低末端定位精度，不少做小型服务机器人、教育类机械装置的结构工程师都遇到过关节段尺寸超标、活动范围和安装空间难以平衡的问题。这款双级构型的四元关节，正是针对这类紧凑安装场景做的结构优化，没有沿用常规多关节堆叠的设计思路，而是将两组四元铰接单元沿同轴方向串联布置，在单段圆柱安装空间内集成多维度转动能力，从根源上压缩了关节段的整体轴向长度。

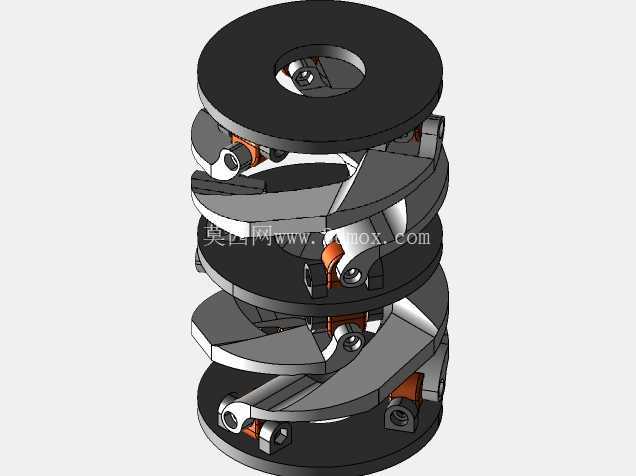

　　从实际功能表现来看，该关节牺牲了部分极限偏转角度，换来了更小的安装包络，整体外形为同轴圆柱结构，上下两端均预留标准环形安装面，可直接通过端面紧固件与上下游的连杆、驱动端、执行端连接，不需要额外设计转接法兰，能直接适配常规的圆形杆件安装接口，安装边界清晰，不会出现结构突出干涉相邻部件运动的问题。铰接位置的转动副采用嵌入式销轴配合耐磨衬套的结构，转动过程中摩擦阻力均匀，没有明显的卡顿死点，每组铰接单元的限位结构直接集成在主体盘件的轮廓上，不需要额外加装外置限位块，进一步减少了附属零件带来的尺寸冗余。设计过程中充分考虑了小尺寸零件的加工适配性，所有结构壁厚均匀，没有小于常规加工最小壁厚的薄壁特征，也没有封闭的内部空腔，不管是采用光敏树脂3D打印做功能验证，还是采用机加工方式做小批量金属件生产，都不需要额外做拆件处理，能直接从三维模型导出加工路径。在实际装配环节，所有销轴、紧固件都从关节外侧即可完成安装，不需要特殊工装，日常维护时也能快速拆解更换磨损的衬套零件。

　　从受力特性来看，双级串联的结构让载荷可以均匀分散到两组铰接单元的接触面上，相比同尺寸的单级四元关节，其径向承载能力有明显提升，能适配小型机械臂的腕关节、仿生机械手的指根关节、轻量化摄像云台的姿态调整关节等场景，在安装空间受限但需要多维度姿态调整的位置，不需要重新设计整体连杆布局，就能替换原有堆叠式的铰接结构，有效缩短设备的整体臂长尺寸，减少运动过程中的转动惯量。结构上没有集成驱动元件的安装位，属于被动铰接单元，工程师可以根据实际负载需求，在关节外侧布置牵引绳驱动、微型舵机直驱或者连杆传动，适配不同的驱动方案，不会因为内置驱动结构限制选型范围。

　　相邻盘件之间的转动间隙可以通过端部的紧固件预紧力进行微调，不需要额外添加调整垫片，装配时可以根据实际需要的转动阻尼调整预紧程度，既可以实现无阻尼的自由转动，也可以调整为带一定阻尼的悬停状态，适配不同的使用需求。整个关节的所有零件都采用回转对称加局部铰接特征的设计，零件种类少，同规格的销轴、衬套可以通用，能有效降低加工和备件成本，对于做小型机器人研发、教育类机械装置开发的工程师来说，不需要从零开始设计铰接结构，直接基于该结构调整安装孔位、整体直径尺寸就能快速适配自己的项目需求，大幅缩短结构开发周期。
