在小型化多自由度传动机构的设计场景中,铰接关节的空间占用率一直是制约设备整体尺寸压缩的核心瓶颈,尤其是在桌面级操作臂、小型仿生运动机构、轻量化伺服执行单元这类对安装空间有严苛限制的应用场景里,常规的十字轴万向节、串联铰接支座往往会因为铰接点的支撑结构冗余、转动副的避让空间预留过大,导致整体关节段的径向、轴向尺寸难以压缩,无法适配狭窄安装位的布置需求。这款紧凑型铰接关节的设计,核心出发点就是在保证多自由度转动能力的前提下,尽可能削减非必要的结构冗余,通过多组弧形支撑臂的交错布置,将原本需要分层布置的转动副整合到同一轴向空间内,实现关节段整体尺寸的紧凑化。
从实际应用场景来看,这类紧凑关节可以直接适配小型仿生机器人的肢体铰接点,替代传统的串联舵机铰接结构,在相同的转动角度范围内,将关节段的外径压缩30%以上,同时减少关节处的外凸结构,避免运动过程中与周边构件发生干涉;在桌面级精密操作设备的末端执行器铰接部位,这类紧凑结构可以在有限的安装空间内布置多组转动自由度,无需额外增加延长支座来避让转动路径,有效缩短末端执行器的力臂长度,提升末端操作的刚性与定位精度;此外,针对可3D打印的快速验证场景,该结构的所有构件均采用无倒扣的分体式设计,打印完成后仅需通过销轴铰接即可完成装配,无需额外的定制紧固件,非常适合原型阶段的快速迭代验证。

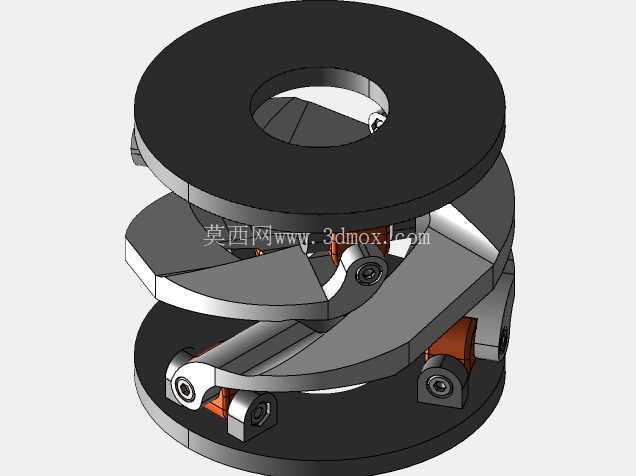

从功能特性层面来看,该关节采用三组周向均布的弧形支撑臂作为转动传力结构,每组支撑臂的两端分别通过铰接副与上下两个安装法兰连接,相邻支撑臂的转动轴线在空间内呈正交交错布置,以此实现类似球铰的多自由度偏转能力,同时相比传统球铰结构,这种多臂支撑的形式具备更大的偏转角度范围,且不存在球铰结构常见的磨损间隙问题,铰接点的配合精度可以通过销轴与孔的公差配合直接控制。结构设计过程中,特意将所有铰接点的转动中心统一收敛到关节的中心平面位置,避免了多自由度转动时出现的轴线偏移问题,保证运动学解算的简洁性,无需额外补偿偏心带来的位置误差。上下两端的安装法兰采用标准的圆盘式设计,中心预留贯通孔位,可以直接穿过线缆、气管等管线,避免关节转动过程中管线发生缠绕,同时法兰端面预留的安装孔位可以直接适配标准的舵机输出盘、连接件安装孔距,无需额外制作转接板即可完成装配。
在安装边界与尺寸控制方面,该关节的整体外形为同轴圆柱结构,上下法兰的外径保持一致,安装时仅需要预留对应直径的圆柱空间即可,无需在径向额外预留支撑结构的避让空间,相比传统铰接结构需要在侧面预留摆臂转动空间的设计,大幅降低了安装位的空间要求。轴向尺寸上,由于所有支撑臂的转动路径都在上下法兰之间的空间内完成,关节处于零位时的轴向高度即为最大安装高度,偏转过程中不会出现轴向的额外伸长,安装时不需要预留轴向的伸缩余量,进一步降低了对安装空间的尺寸要求。铰接点的销轴采用标准的小直径圆柱销,配合部位的孔位设计有足够的接触长度,保证传力过程中的接触应力处于合理范围,避免小尺寸结构下出现的销轴变形、孔位压溃问题。支撑臂的弧形轮廓经过运动路径仿真验证,在最大偏转角度下,相邻支撑臂之间保留有足够的安全间隙,不会出现运动干涉,同时弧形截面的抗弯截面模量经过优化,在尽可能削减壁厚、降低整体重量的前提下,保证支撑臂具备足够的刚性,承受额定负载时不会出现明显的形变,保证关节的转动精度。
在实际选型适配过程中,这类紧凑关节尤其适合对重量、空间有严格限制的轻量化设备场景,比如小型巡检无人机的挂载云台铰接部位、穿戴式外骨骼的辅助铰接点、教育类小型机械臂的关节段,这类场景往往无法容纳大尺寸的标准铰接组件,同时又需要关节具备可靠的多自由度转动能力,该结构通过空间交错的支撑臂布局,在紧凑的尺寸内实现了稳定的多自由度传动,同时分体式的构件设计也方便根据实际负载需求调整构件的材质与壁厚,比如采用高强度树脂打印用于轻负载场景,采用金属机加工用于更大负载的工业场景,具备较强的适配灵活性。
- 上一篇:直流电机用轴毂法兰联轴器支架轮轴结构
- 下一篇:直插式单圈微调电位器电子元件结构
- 全部评论(0)
- 模板大小: 570.75 KB
- 售价:5金币
- 下载次数: 92
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
