多旋翼无人机HexSoon40A配电板结构设计

项目分类:无人机 发布时间:2026-01-21 ID:1128592
  • 多旋翼无人机HexSoon40A配电板结构设计
  • 多旋翼无人机HexSoon40A配电板结构设计

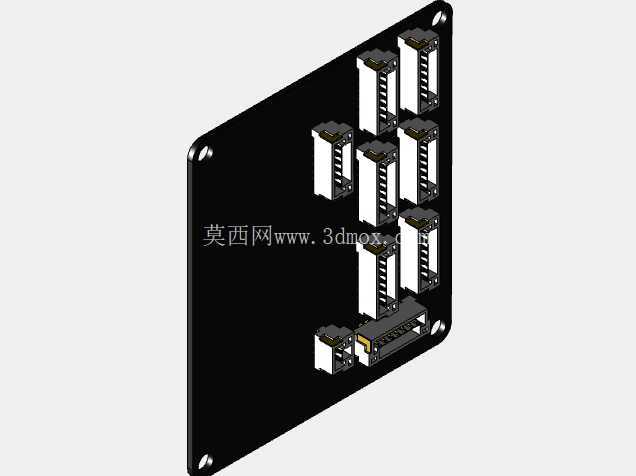

在多旋翼无人机动力链路搭建过程中,配电板是连接动力电池与电调、飞控等外设的核心枢纽部件,这款40A规格的配电板,主要面向中小型四轴、六轴多旋翼无人机设计,可承载单路持续40A的电流传输,满足动力系统大电流工况下的稳定供电需求。从实际应用场景来看,这类配电板多用于航拍无人机、行业巡检无人机、教育类DIY无人机的动力系统集成,替代传统的分线板接线方式,减少飞控舱内的线束杂乱问题,降低接线虚接带来的动力失效风险。

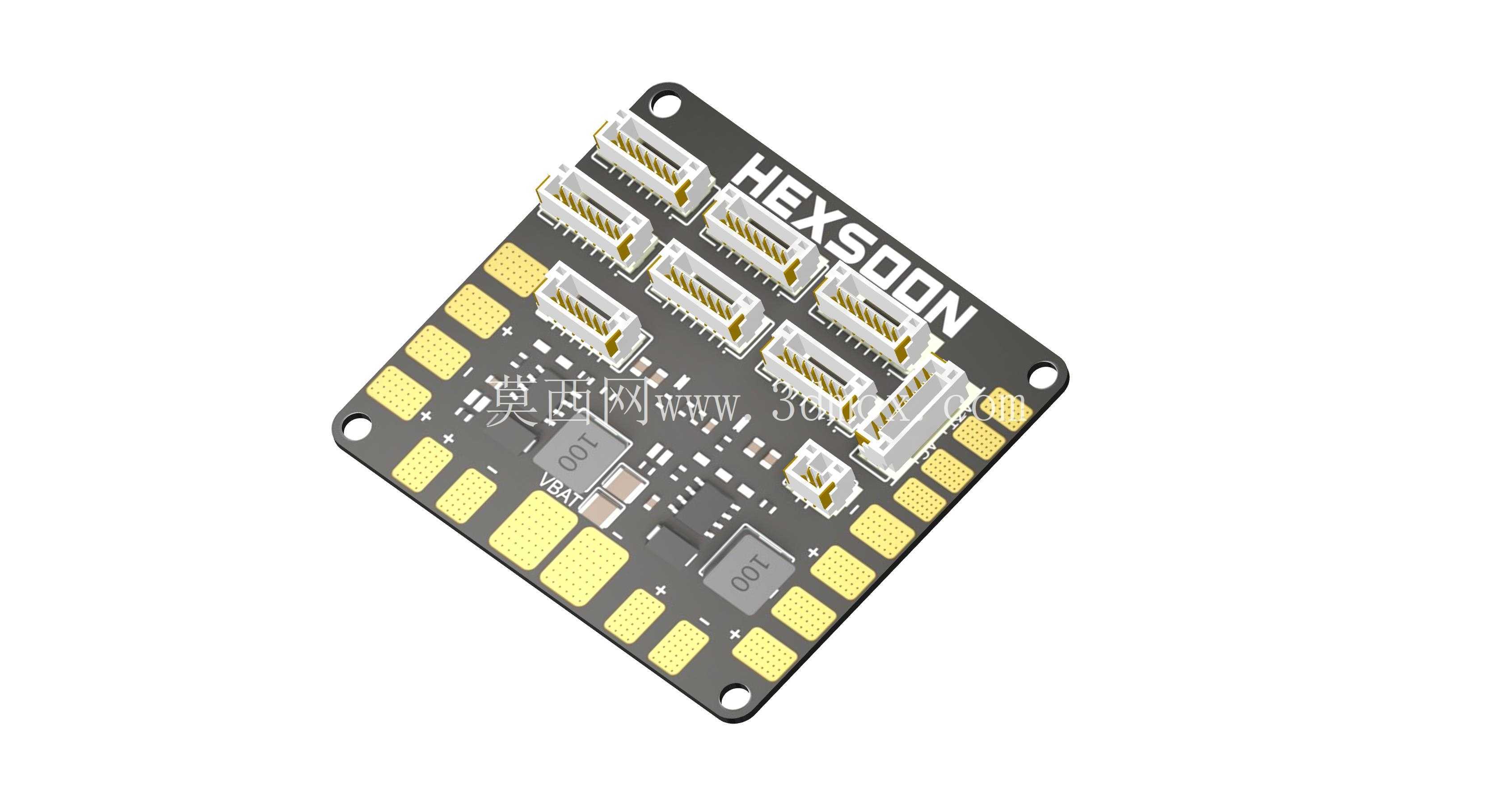

从功能特性上看,该配电板采用沉金工艺PCB基材,板载多组焊盘与接插件接口,可同时为多路电调提供电源输出,同时预留了低压取电焊盘,能够为飞控、GPS模块、图传设备等低压外设提供稳定的取电点位,无需额外外接分线模块。板上集成的滤波电容可对动力电池输出的电压进行初步滤波,削弱电调工作时产生的电压纹波对飞控传感器的干扰,提升飞行过程中的姿态解算稳定性。板身标注的VBAT标识区域为电源主输入点位,对应动力电池的正负极焊接位,大电流路径做了加宽覆铜处理,可降低大电流传输过程中的线路压降,减少板身发热问题。

设计思路上,这款配电板采用正方形对称布局,四个边角预留了标准安装孔位,孔位间距匹配主流飞控塔的安装规格,可直接叠装在飞控与电调之间,适配标准30.5x30.5mm的飞控安装孔距,无需额外设计转接支架。接口排布沿板身边缘均匀分布,每路电调输出接口对应一个机臂的安装方位,接线时可顺着机臂方向走线,避免线束弯折干涉,同时接插件采用带锁扣的卧式插座,可防止飞行过程中震动导致的接头松脱。板上的电容、电阻等贴片元件均布置在板身中部区域,避开安装孔位与边缘焊盘,避免叠装时与其他飞塔部件产生结构干涉。

从安装边界来看,板身整体厚度控制在2mm以内,叠装后不会过多占用飞塔的纵向空间,适配绝大多数无人机机架的飞控舱安装尺寸。主输入焊盘做了大面积露铜处理,可兼容10AWG到12AWG规格的动力电源线焊接,焊盘边缘做了阻焊层开窗延伸,能够承受大线径焊接时的高温,避免焊盘脱落。所有输出接口的针脚定义统一,相邻接口之间预留了足够的焊接操作空间,即使是手工焊接也不容易出现相邻引脚短路的问题。板身表面的丝印标识清晰标注了每一路接口的正负极定义,安装时无需额外查阅定义文档,可降低接线错误的概率。

在实际装机使用中,这类集成式配电板相比传统的手工分线方式,能够大幅缩短装机布线时间,同时板载的滤波设计可减少外设供电的纹波干扰,对于追求装机效率与飞行稳定性的无人机开发者来说,这类标准化配电板能够有效降低动力系统的集成难度,减少因布线不合理带来的故障隐患。板身的覆铜设计充分考虑了大电流下的散热需求,持续满负载工作时板身温度可控制在合理区间,不会因过热导致元件性能衰减。
