带孔铝合金框架四旋翼飞行器结构设计

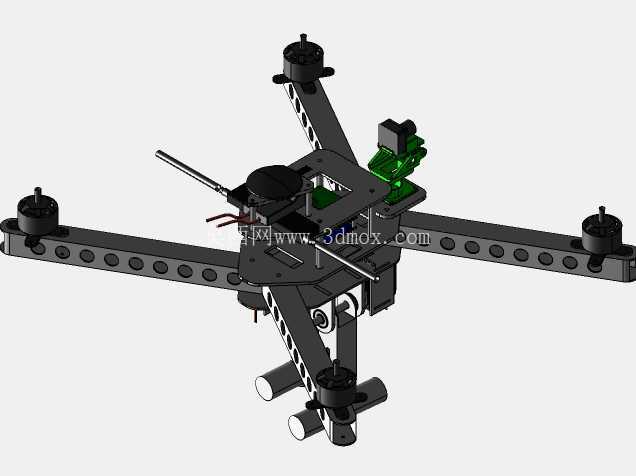

　　这款四旋翼飞行器的机架主体采用带孔铝合金型材加工成型，设计阶段优先考量了低空航拍、小型载荷投送、近距环境巡检这类民用场景的自重需求，型材表面的等距通孔并非单纯的减重设计，同时预留了外设安装的固定点位，可根据作业需求快速挂载图传模块、小型采样装置或者避障组件，无需额外打孔破坏机架整体受力结构。机臂与中心安装板的连接位采用沉头螺栓锁紧，装配时可根据搭载的电机桨叶尺寸调整机臂伸出长度，适配8寸到12寸不同规格的螺旋桨，调整到位后通过侧面的顶丝锁止，避免飞行过程中机臂移位影响动平衡。

　　中心板区域采用分层堆叠的布局设计，上层预留飞控、GPS模块的安装位，下层布置电调、电源分线板，两层之间预留3mm的走线间隙，既可以避免电源线与信号线交叉产生电磁干扰，也能让飞行过程中产生的自然气流穿过间隙带走电调工作产生的热量，降低长时间飞行时的元器件过热风险。机臂末端的电机安装座设计了16mm、19mm两种标准电机孔位，可直接适配市面上主流的无刷电机，安装座下方预留了减震球的卡接位，可搭配云台减震板挂载小型运动相机，减少飞行过程中电机振动传递到成像设备导致的画面抖动。

　　机架前部的凸起安装位专门为视觉传感器、激光定高模块预留了安装基准面，安装面与机架水平面的平行度公差控制在0.1mm以内，可减少传感器安装后的校准工作量，保证定高、避障数据的采集精度。起落架采用快拆结构设计，通过卡扣与机臂下方的固定座连接，不需要借助工具即可快速拆装，起落架的支脚高度预留了35mm的离地间隙，可保证搭载云台时机载设备不会在起降过程中与地面发生剐蹭，同时支脚采用圆弧过渡设计，降落时可分散冲击力，减少硬着陆对机架焊点、连接螺栓的冲击损伤。

　　整个机架的装配边界控制在320mm到450mm的可调节范围内，收纳时可将机臂收缩到最短状态，减小携带体积，展开后机臂的对称度误差不超过0.5mm，可保证四个电机的拉力轴线处于同一水平面，降低飞控的姿态修正负担，提升飞行稳定性。设计过程中对每个连接位的受力都做了仿真校核，带孔铝合金框架在保证整体结构强度的前提下，自重比同尺寸的碳纤维机架低12%左右，同时铝合金材质的抗冲击性能更好，发生轻微碰撞时不会出现碳纤维材质常见的脆裂问题，维修时仅需更换变形的单根机臂即可，降低后期维护成本。机架上的所有走线槽都设计在型材的内侧凹槽内，装配时可将电源线、信号线顺着凹槽布置，通过线卡固定，避免线材外露在飞行过程中被桨叶打到，也能减少飞行时的风阻。中心板上的传感器安装位周边预留了屏蔽层的固定槽，可粘贴铜箔屏蔽纸，进一步降低电调工作时的电磁干扰对传感器精度的影响，对于需要搭载气体检测、温湿度采集等作业模块的场景，中心板上方的扩展安装位可通过更换不同规格的安装柱，调整安装空间高度，适配不同尺寸的作业模块，不需要重新设计加工中心板，提升机架的通用适配能力。
