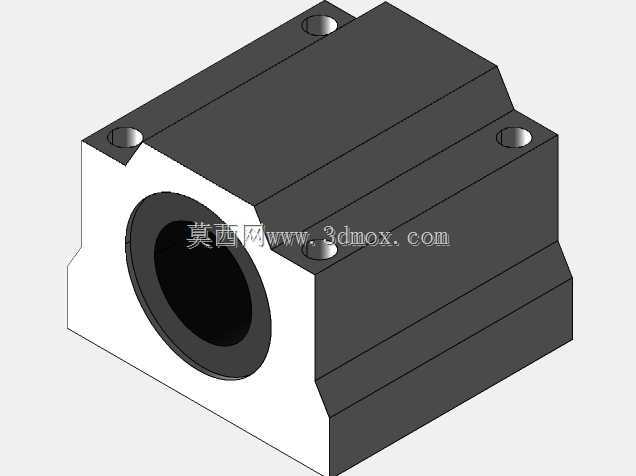

SCS20UU箱式抱忱直线轴承座结构

　　做非标设备结构设计快十二年，光光直线轴系的选型方案就攒了满满三个硬盘的计算书，箱式直线轴承座这类零件看着不起眼，实则是整台设备线性运动精度的基础载体，SCS20UU这个规格我前前后后在七八个不同项目里用过，对它的安装边界、载荷特性熟到能闭着眼画安装孔位。先从实际应用场景说，这类带箱式壳体的抱忱直线轴承，最常见的部署位置就是桌面级CNC雕刻机的X、Y轴滑台导向端，还有桌面FDM3D打印机的运动轴支承，另外一些小型自动化移栽机构、点胶设备的滑台模组、非标检测设备的直线往复运动单元，只要是需要光轴做导向、负载不算特别大、运动速度中等的线性滑动系统，都能看到它的身影。不同于开口型直线轴承需要额外做压紧结构调整预紧，这种整箱式抱忱结构的轴承座，出厂时轴承和铝制壳体已经做过同轴度校准，装配的时候不用反复调整轴承和光轴的对中，能省不少现场装配的调试时间。

　　从功能特性上拆解，这个型号适配的是公称直径20mm的圆柱直线光轴，内部的直线轴承带保持架钢球循环结构，滑动时钢球在保持架内做无限循环运动，摩擦系数只有普通滑动铜套的五分之一左右，运动阻力小，低速运行时不容易出现爬行现象，很适合对运动平稳性有要求的场合。外部的壳体是方正的箱式结构，四个安装孔分布在壳体顶面的四个角位，安装时直接把壳体底面贴紧滑台安装面，拧上四颗内六角圆柱头螺钉就能完成固定，不需要额外做支承座的加工，比那种单独的直线轴承配加工轴承座的方案，能省掉不少机加工的工序和成本。壳体侧面的抱紧缝是这类抱忱结构的核心设计，安装前可以稍微松开锁紧螺钉，把光轴穿入轴承内孔之后，再根据需要的预紧力拧紧锁紧螺钉，既能消除轴承和光轴之间的径向间隙，也能补偿一定的光轴加工同轴度误差，避免因为光轴直线度轻微超差导致的运动卡滞。

　　说回设计思路，做这个结构的三维建模时，首先要卡准的几个核心尺寸边界：首先是轴承内孔的公称尺寸20mm，公差要选基孔制的间隙配合，保证光轴穿入后能顺畅滑动；然后是壳体的总长度、总宽度和总高度，要和相邻的滑台结构、拖链安装位留出足够的安全间隙，不能出现运动干涉；四个安装孔的中心距是选型时必须核对的硬参数，这个规格的安装孔中心距横向和纵向的数值是固定的，建模时如果孔位偏了，现场安装就会对不上螺丝孔，直接导致零件报废。另外要注意壳体上的锁紧螺纹孔位置，要刚好对准轴承外圈的抱紧槽，锁紧螺钉拧入后能均匀压在轴承外圈上，不会压到保持架影响钢球循环。建模时还要把轴承内部的钢球循环槽、保持架结构做简化处理，毕竟做整机装配时不需要把每个钢球都建模出来，只要把外部的安装尺寸、配合尺寸做准确就足够指导生产和装配。

　　实际选型使用时还要注意几个容易踩的坑：这种轴承座的额定载荷是径向的，不能承受太大的倾覆力矩，如果滑台的负载重心偏离轴承中心太远，会导致轴承局部受力过大，磨损速度急剧加快，严重的话还会出现钢球卡滞、光轴拉伤的问题。另外安装时两个同轴布置的轴承座一定要做好对中，不能出现角度偏差，哪怕只有零点几度的偏角，长行程运动时也会产生很大的附加阻力，加速轴承磨损。如果是用在粉尘比较大的加工场景，还要在轴承两端额外加装防尘密封圈，不然切削碎屑、粉尘进入轴承内部，很快就会把钢球和滚道磨坏，我早年做小型雕刻机项目的时候就踩过这个坑，当时没加防尘圈，只用了三个月轴承就堵转了，后来给所有外露的轴承端都加了毛毡防尘圈，使用寿命直接提升了三倍多。还有就是润滑的问题，这类直线轴承要定期加注锂基润滑脂，不能干磨，尤其是连续运行的设备，每周都要检查润滑状态，不然钢球和滚道干摩擦会很快出现点蚀，导致运动精度下降。

　　从结构刚性上来说，这种铝制壳体的箱式轴承座刚性比那种冲压外壳的直线轴承高不少，能承受一定的冲击载荷，普通的小型设备上用完全足够，要是负载更大的场合就得选铸铁壳体的加长型轴承座了。另外这个结构的安装底面是精铣加工的，平面度能控制在0.02mm以内，安装时只要滑台的安装面平面度达标，就能保证轴承和光轴的平行度，不需要额外刮研调整，对小批量生产的非标设备来说非常友好，能大幅降低装配的技术门槛，普通装配工人按照作业指导书就能完成安装，不需要高级钳工来做调试。
