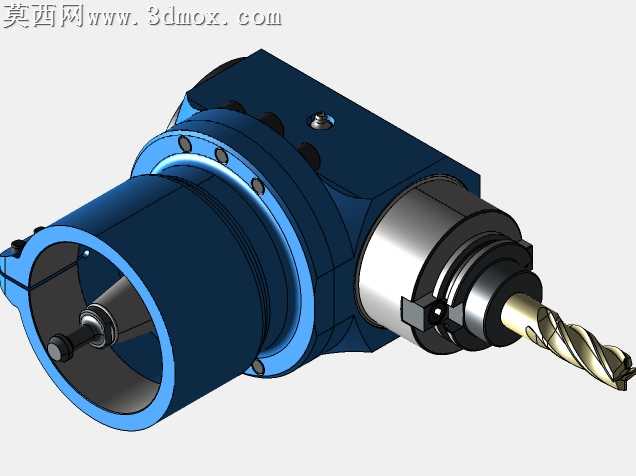

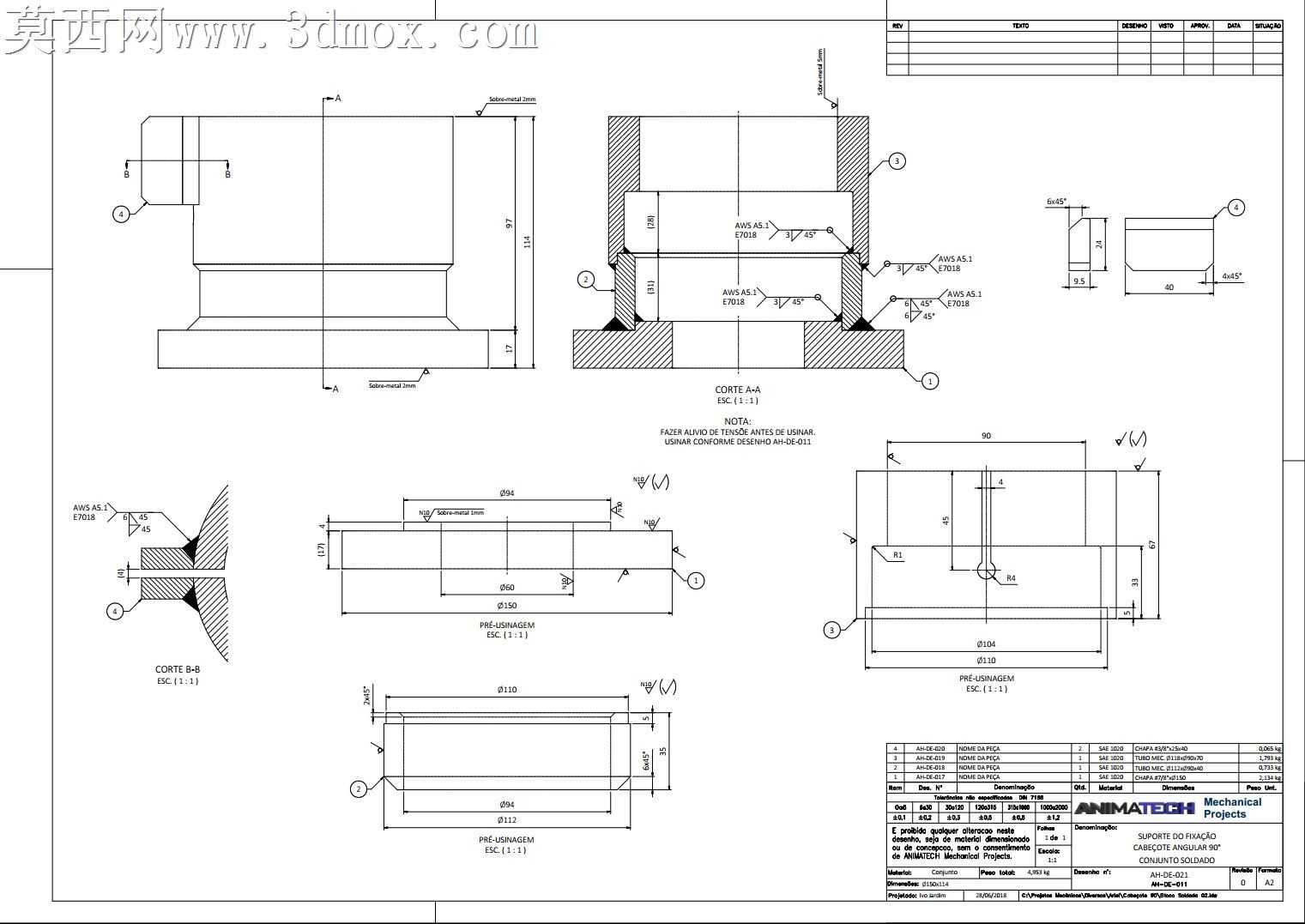

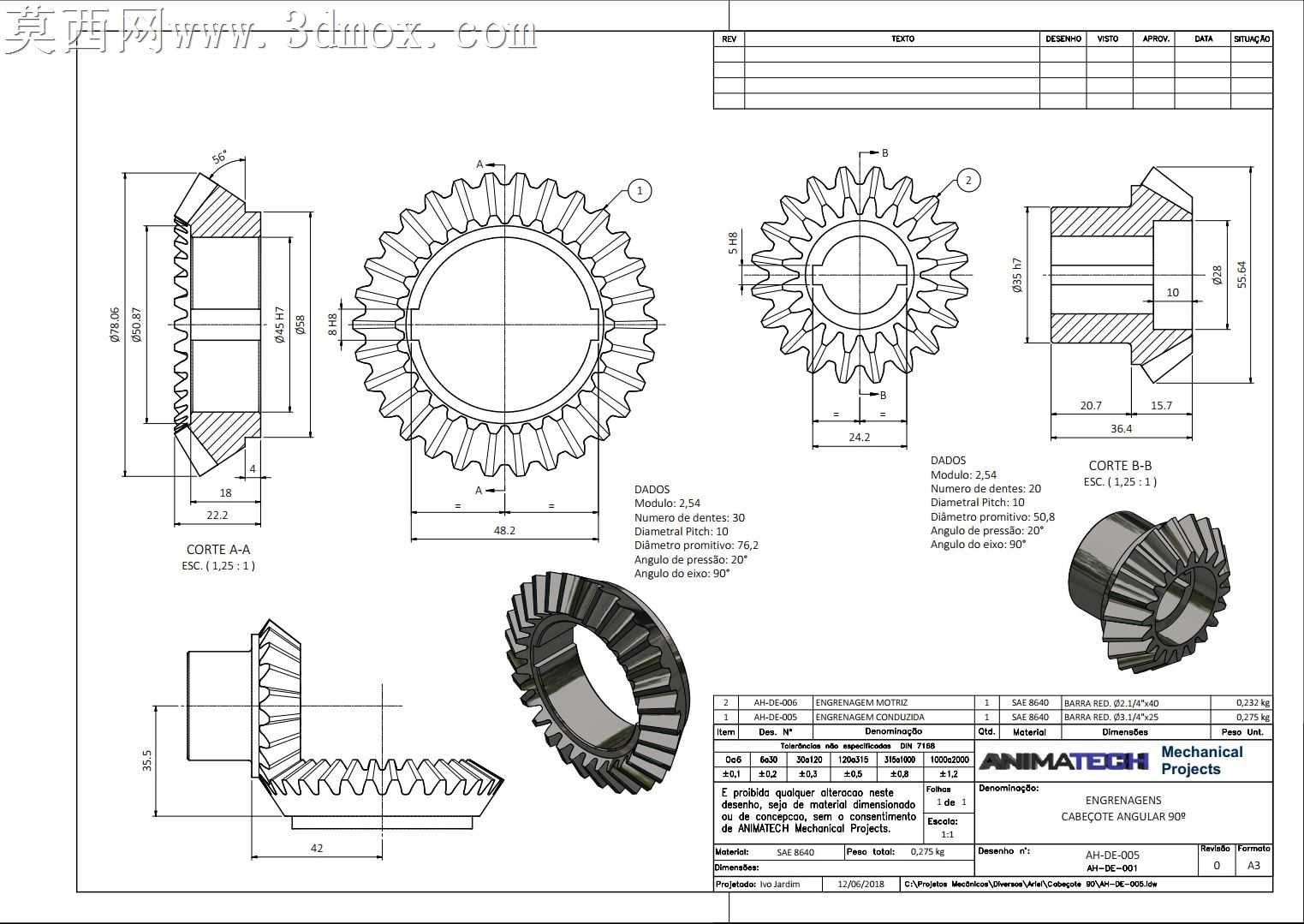

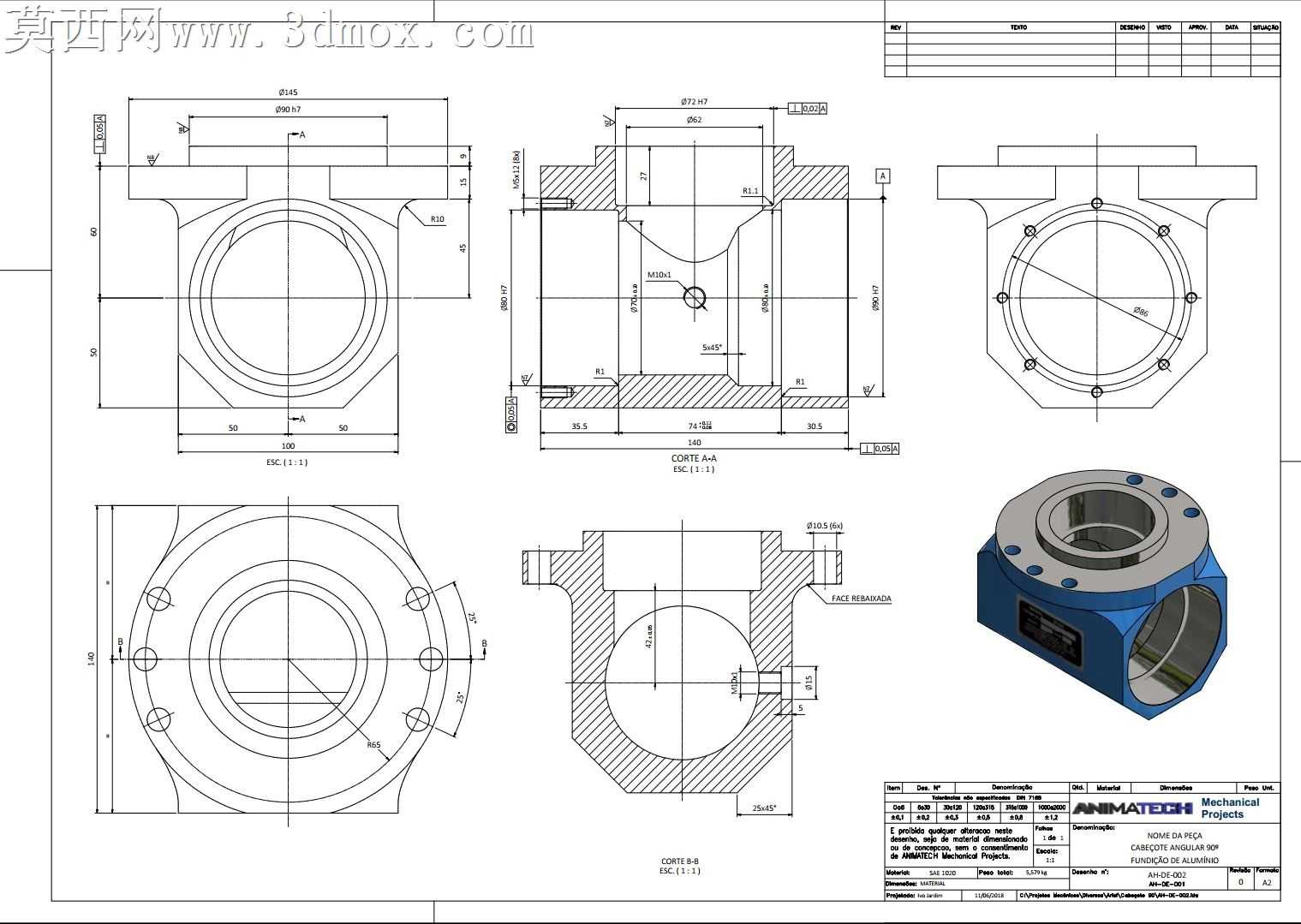

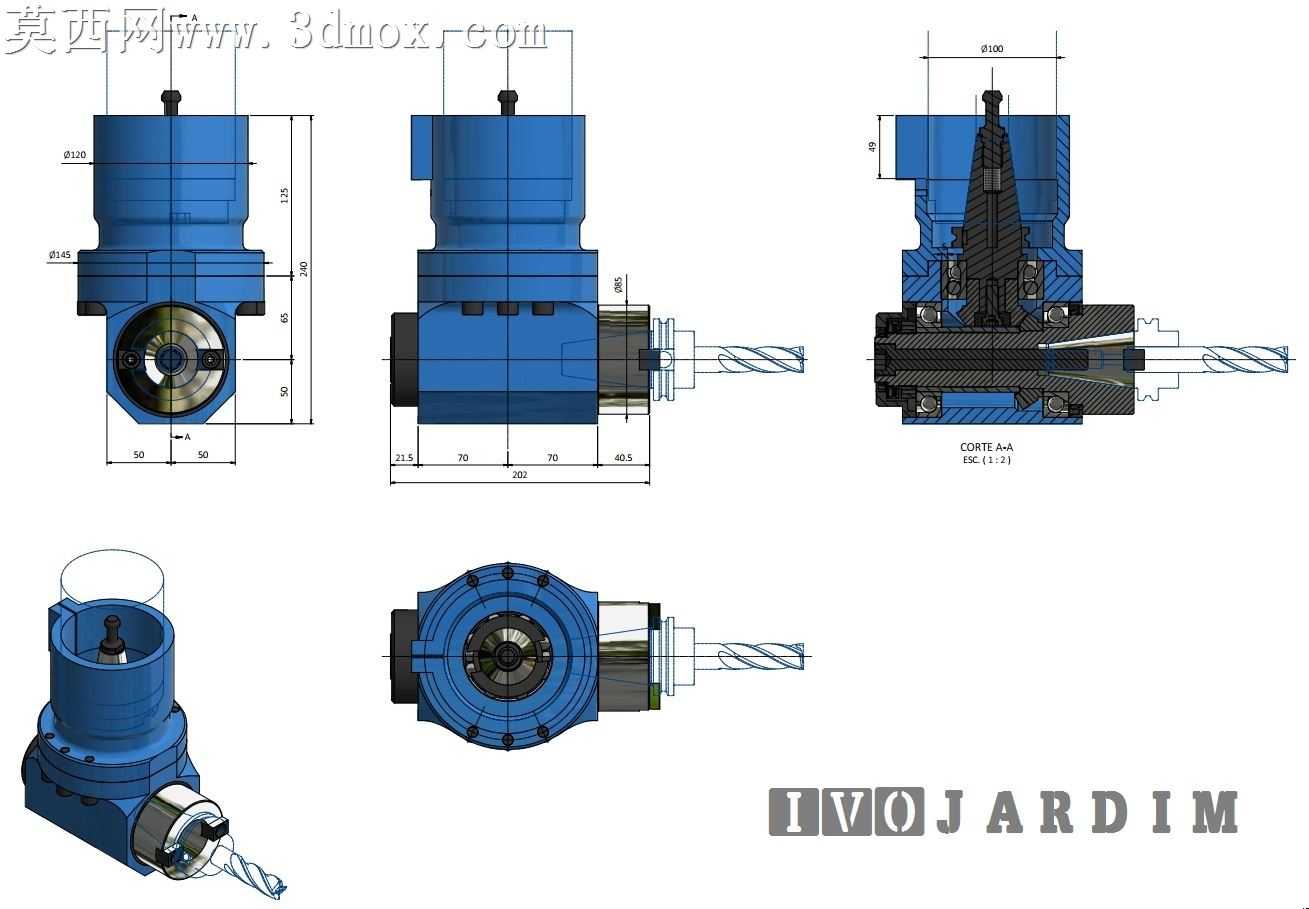

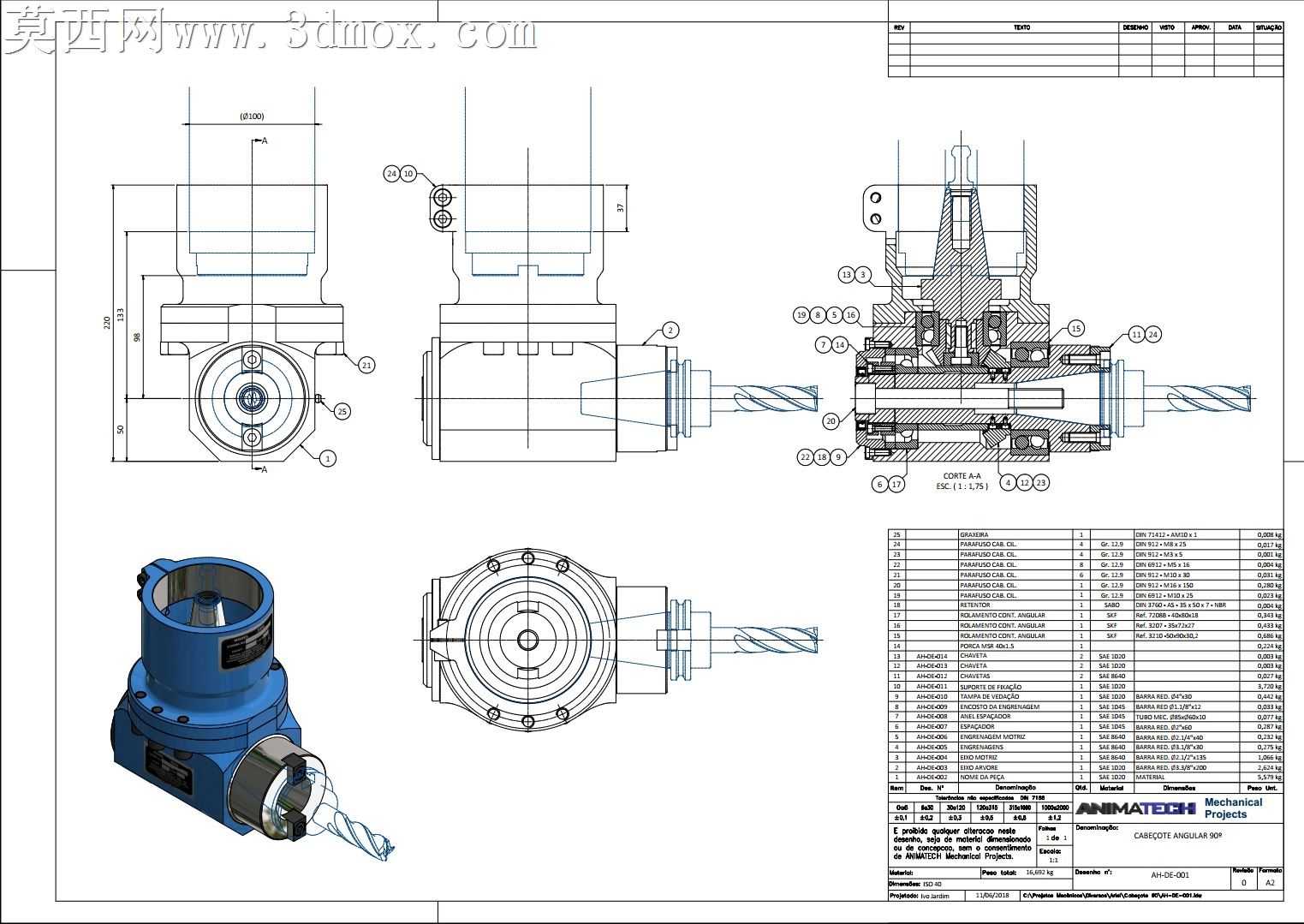

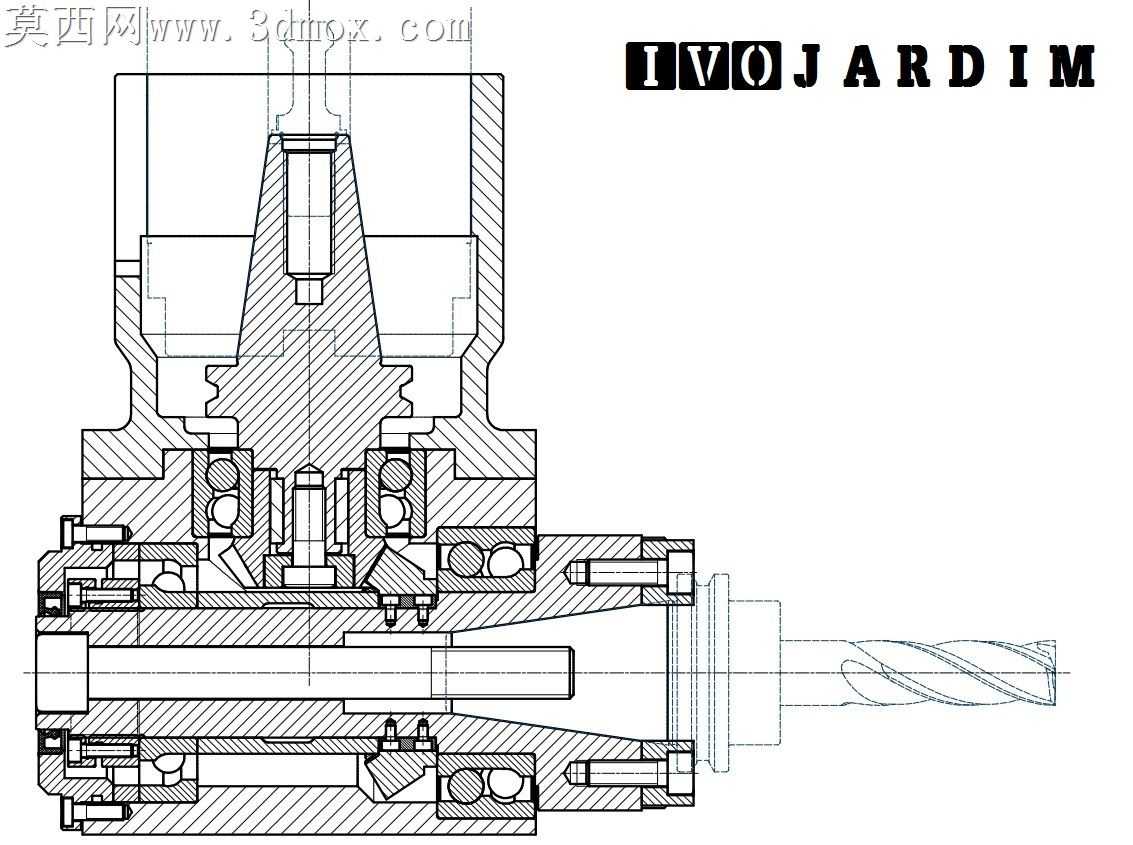

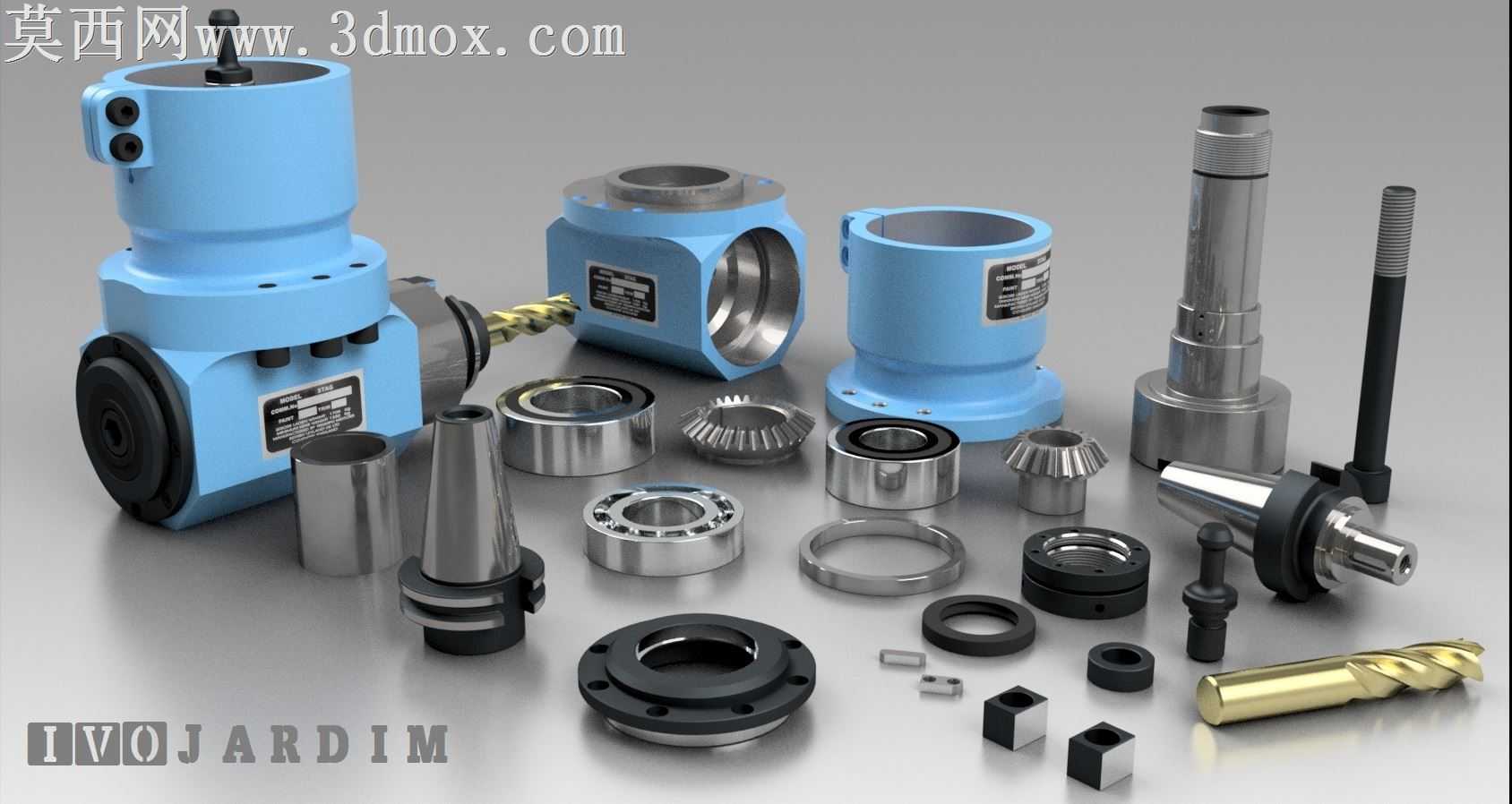

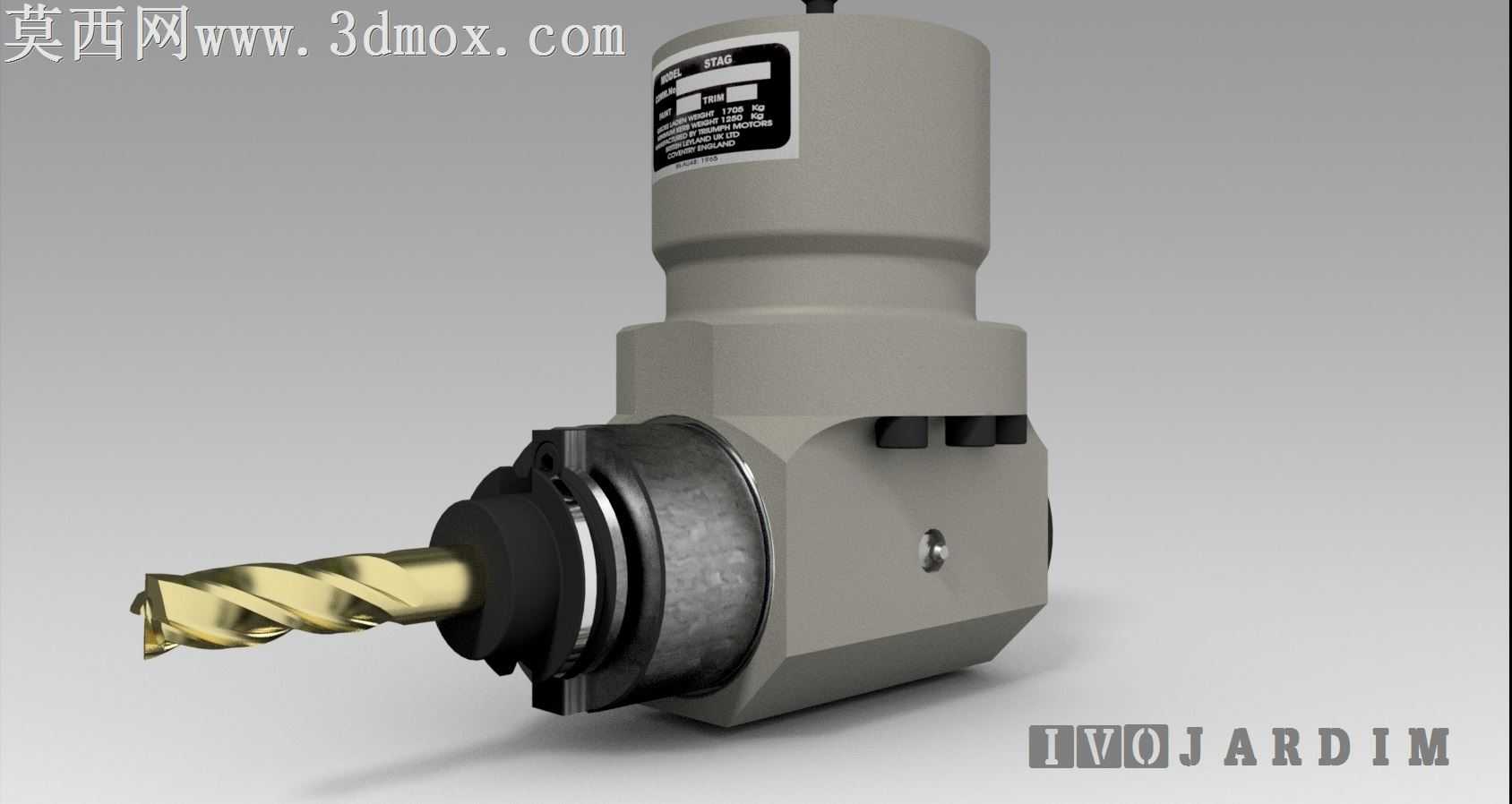

本套三维模型完整还原了CNC加工中心用90度BT50、BT40规格角度头的全部组成部件,建模过程严格遵循机械加工行业的实际设计规范,对每一个零件的尺寸公差、装配关系都做了精准还原。建模阶段采用自底向上的装配设计思路,先逐个完成单个零件的参数化建模:主体壳体部分根据角度头的受力特性,还原了安装定位孔、冷却通道、锁紧接口的结构特征,对壳体表面的标识槽、密封槽做了精细化建模,保证装配后密封结构的位置精度;传动组件部分包含了成对使用的锥齿轮、传动轴、轴承组,建模时还原了锥齿轮的齿形参数、轴承的滚道与滚动体结构、传动轴的键槽与锁紧螺纹结构,清晰展现了角度头将主轴垂直输出转向90度水平输出的传动逻辑;刀柄连接部分还原了BT标准刀柄的锥面贴合结构、拉钉锁紧结构、刀具装夹的弹性夹套与锁紧螺母结构,同时包含了配套的各类密封环、挡圈、锁紧螺钉、定位销等标准件,所有标准件均符合对应国标参数。渲染阶段采用金属加工行业常用的产品展示材质方案:主体壳体赋予哑光蓝色工业漆材质,还原机床附件的典型外观质感,金属传动件、轴承、刀柄部分赋予不同粗糙度的金属材质,精加工表面做高反光金属质感处理,非配合面做哑光喷砂金属质感,密封件、橡胶圈赋予黑色哑光橡胶材质,金色铣刀刀具做镀钛硬质合金材质,通过材质区分清晰展现不同零件的功能属性。场景搭建采用简洁的灰色工作台背景,搭配柔和的工业摄影布光,通过多角度的光影效果突出零件的轮廓结构与装配关系,整套模型完整拆解了角度头的全部内部结构,可用于机床附件的结构教学、装配工艺演示、加工选型参考,清晰展现了90度角度头如何拓展加工中心的加工范围,实现工件侧面、内腔等垂直主轴无法加工位置的铣削、钻孔、攻丝等加工工序,所有零件的装配间隙、配合关系都按照实际装配要求设置,可直观演示角度头的装配流程与工作原理。
- 上一篇:桌面级小型数控雕刻加工设备
- 下一篇:手动杠杆式DIY小型台式钻床结构设计
- 全部评论(0)
- 模板大小: 7.72 MB
- 售价:5金币
- 下载次数: 322
- 系统要求: STEP / IGES,Rendering
- 软件分类: 机床
