桌面级小型数控雕刻加工设备

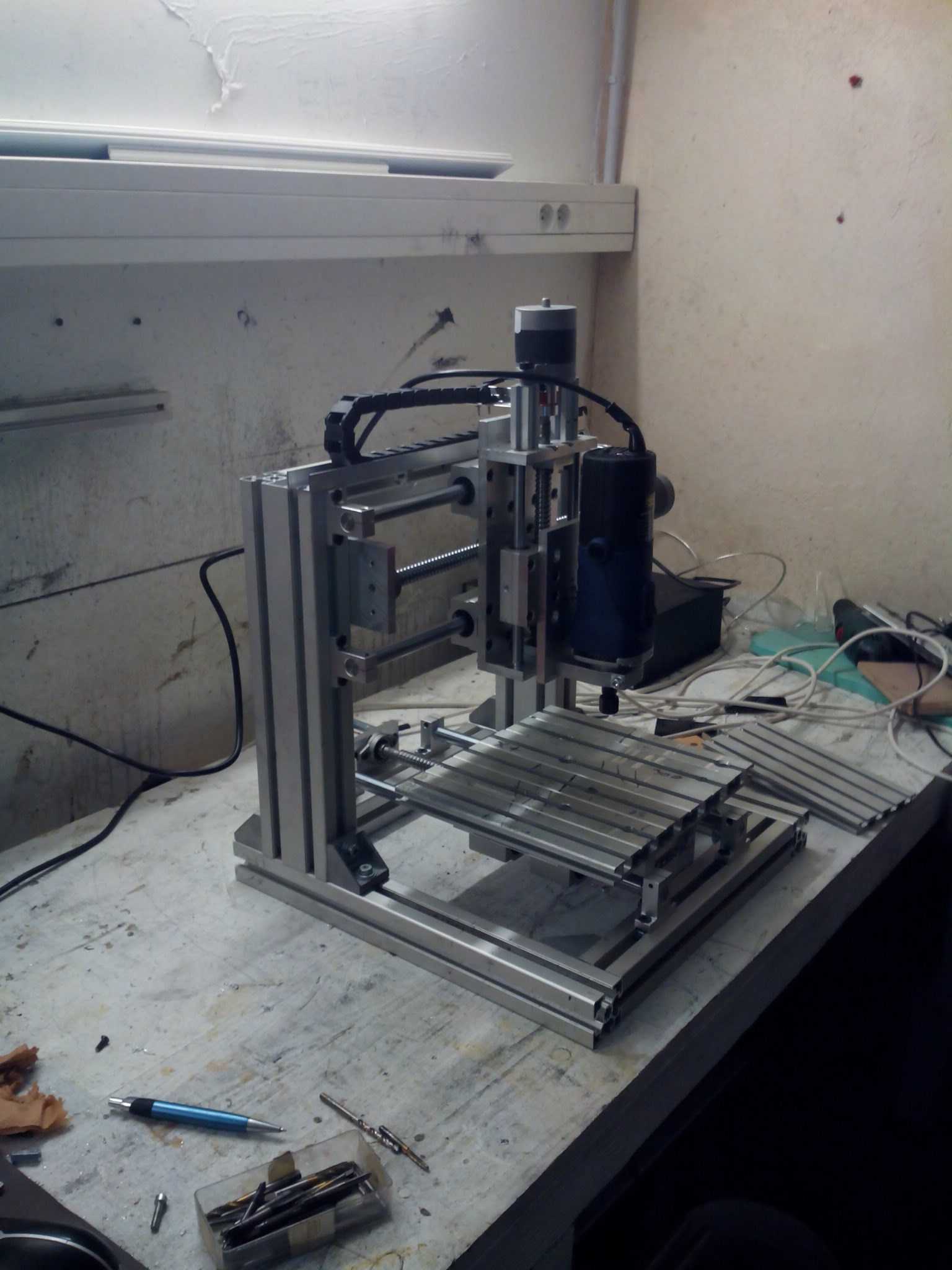

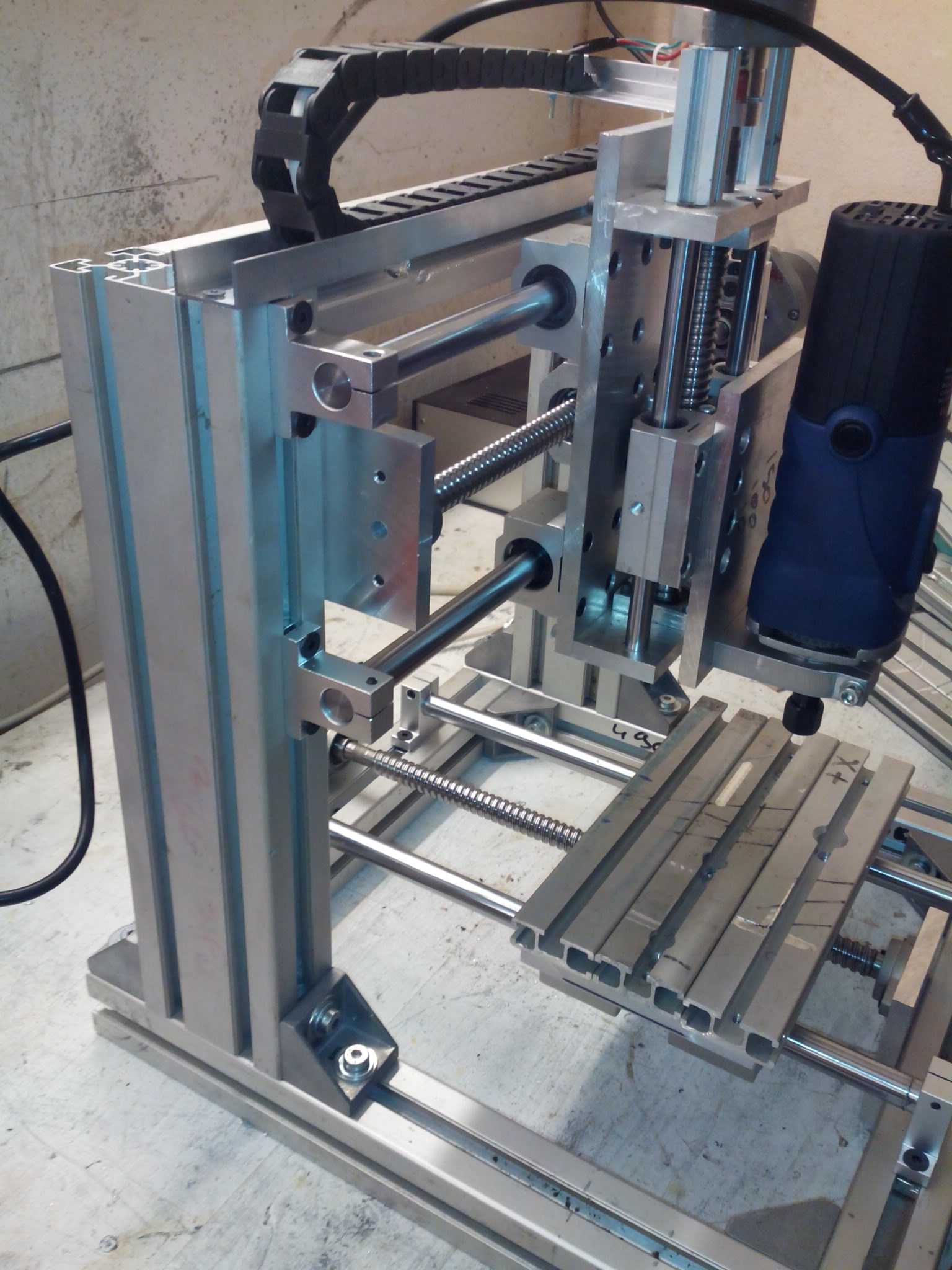

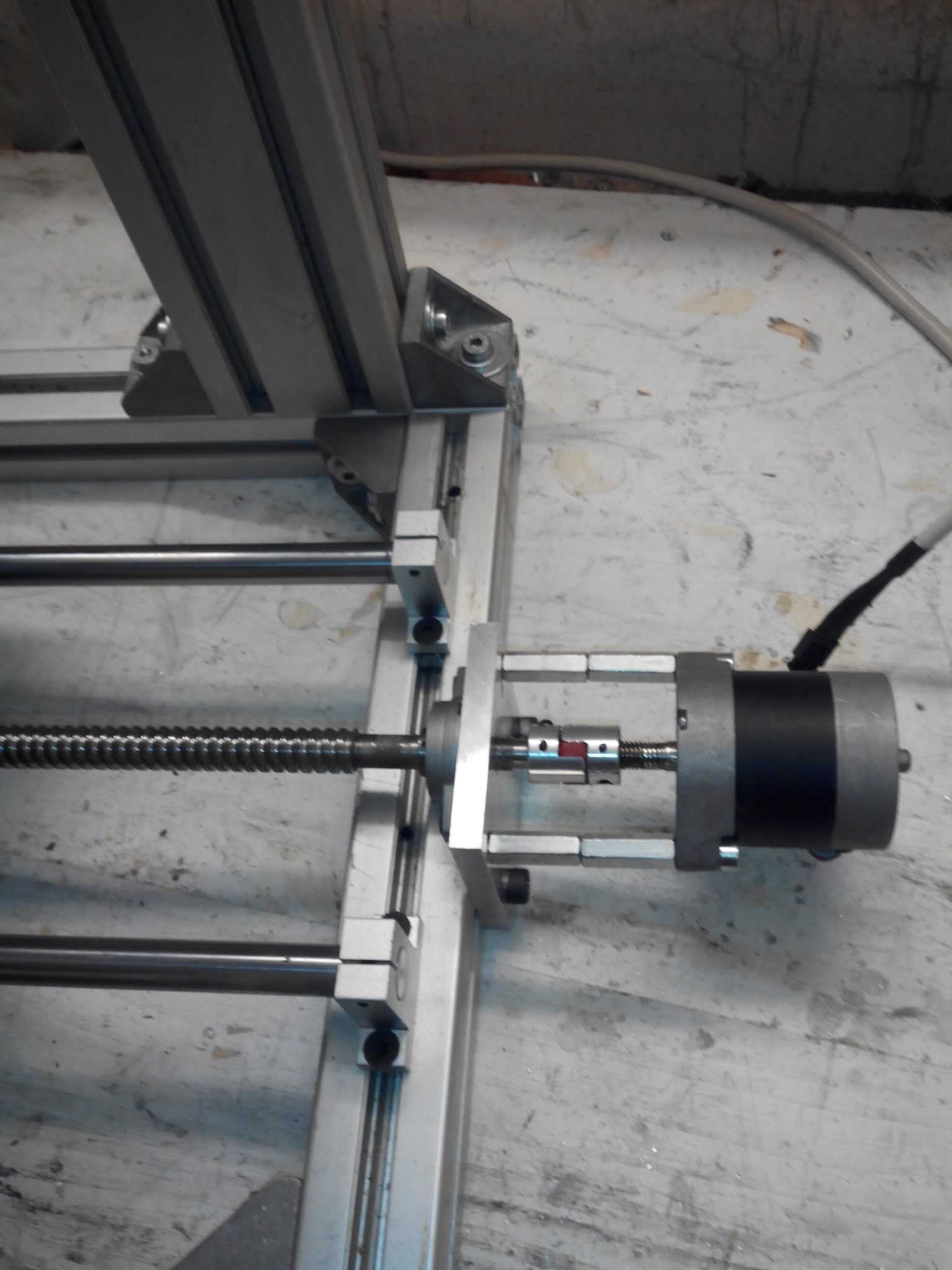

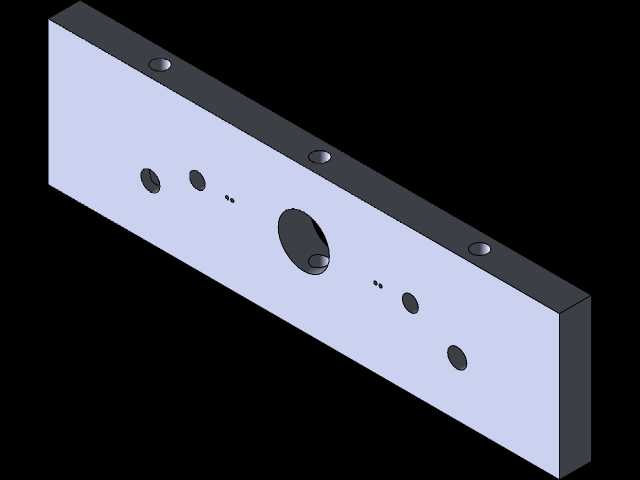

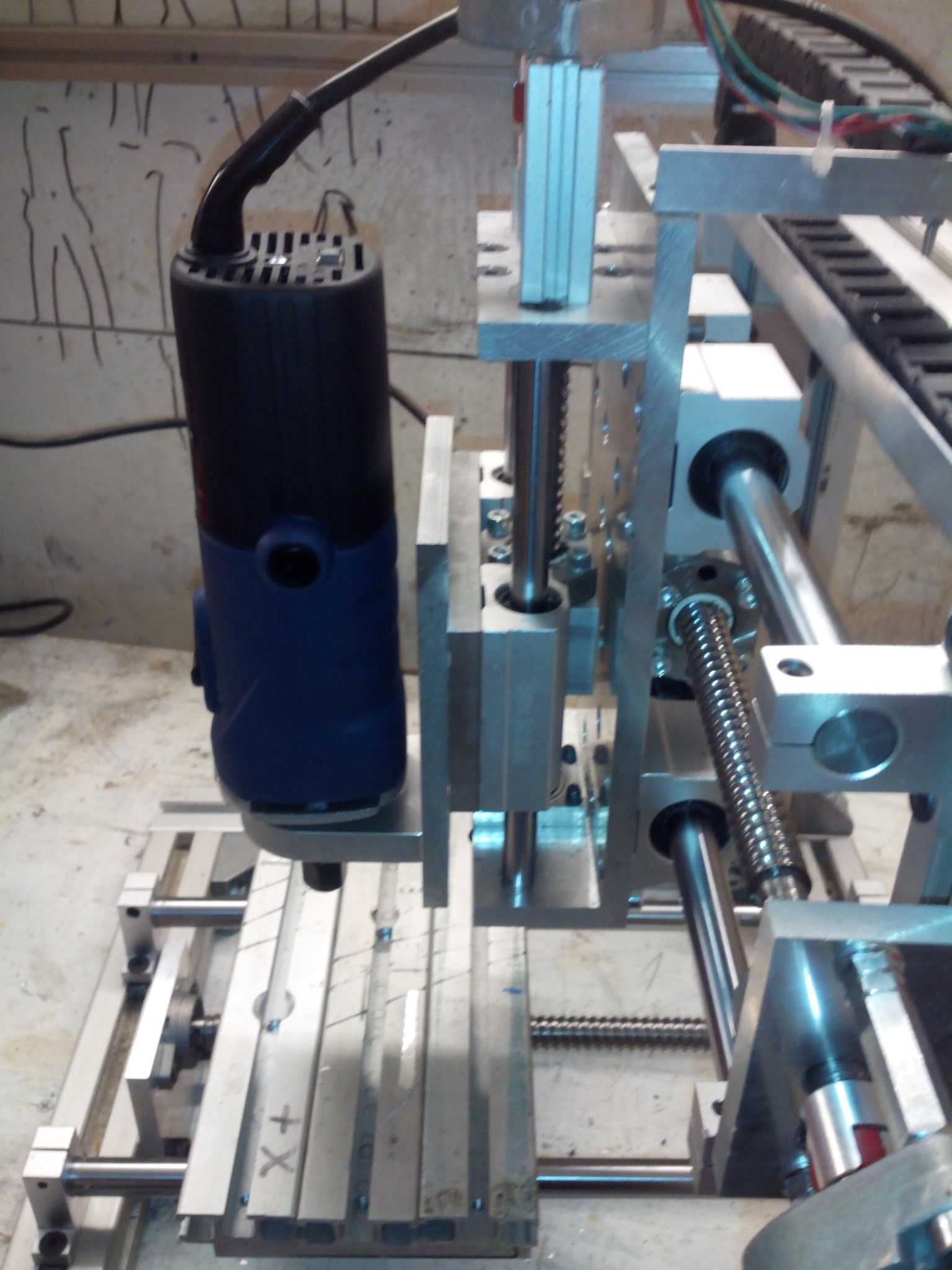

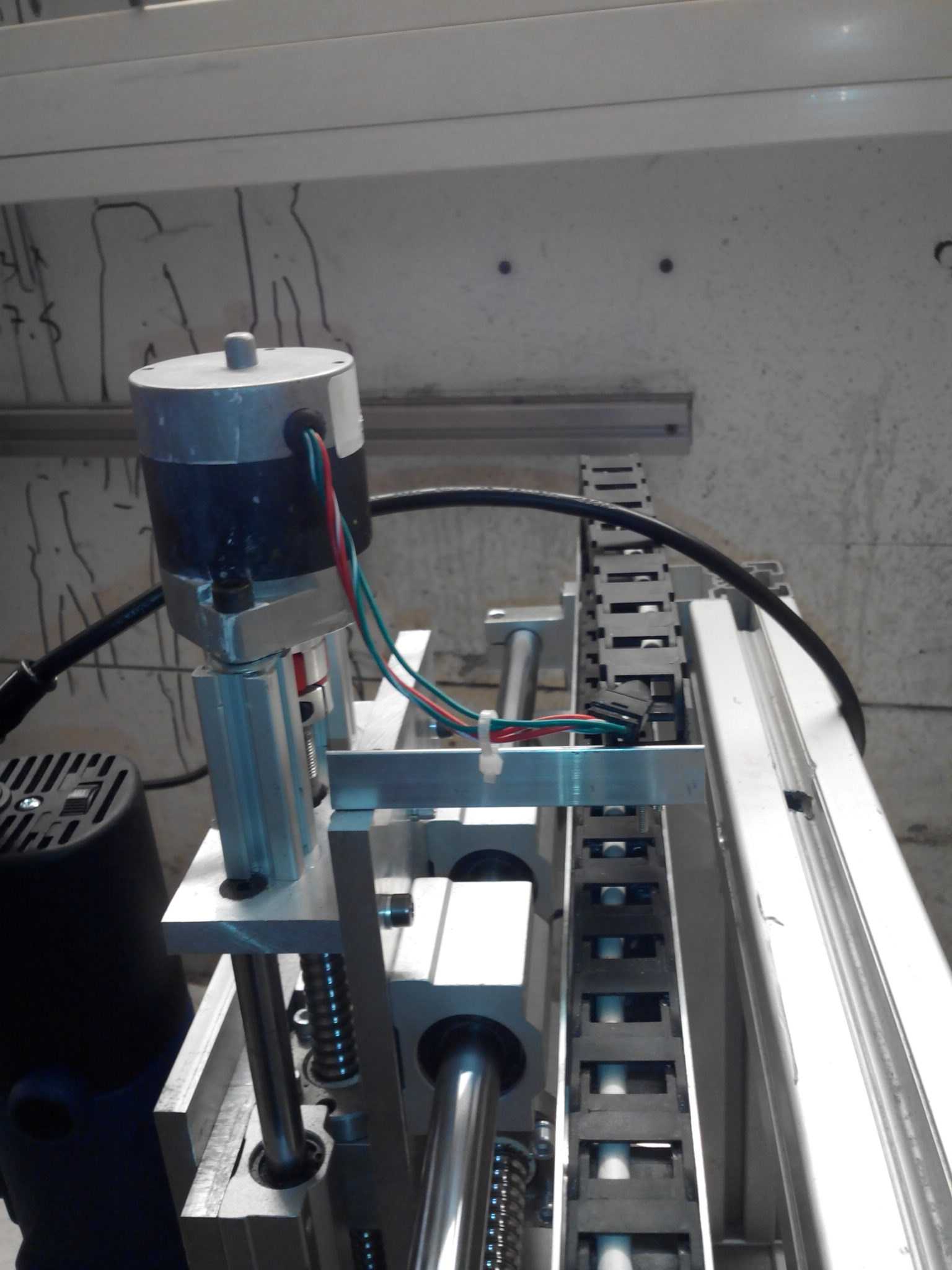

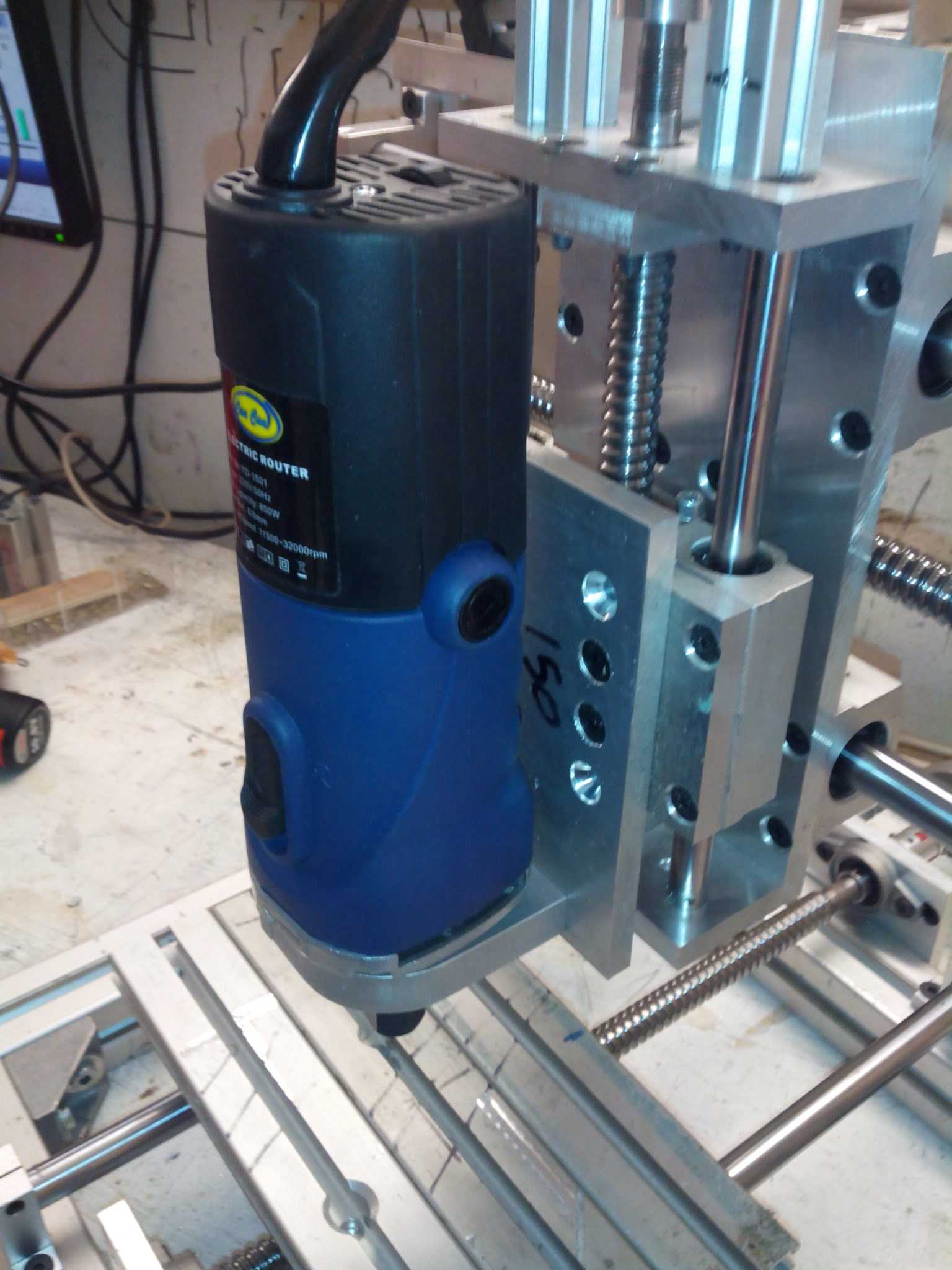

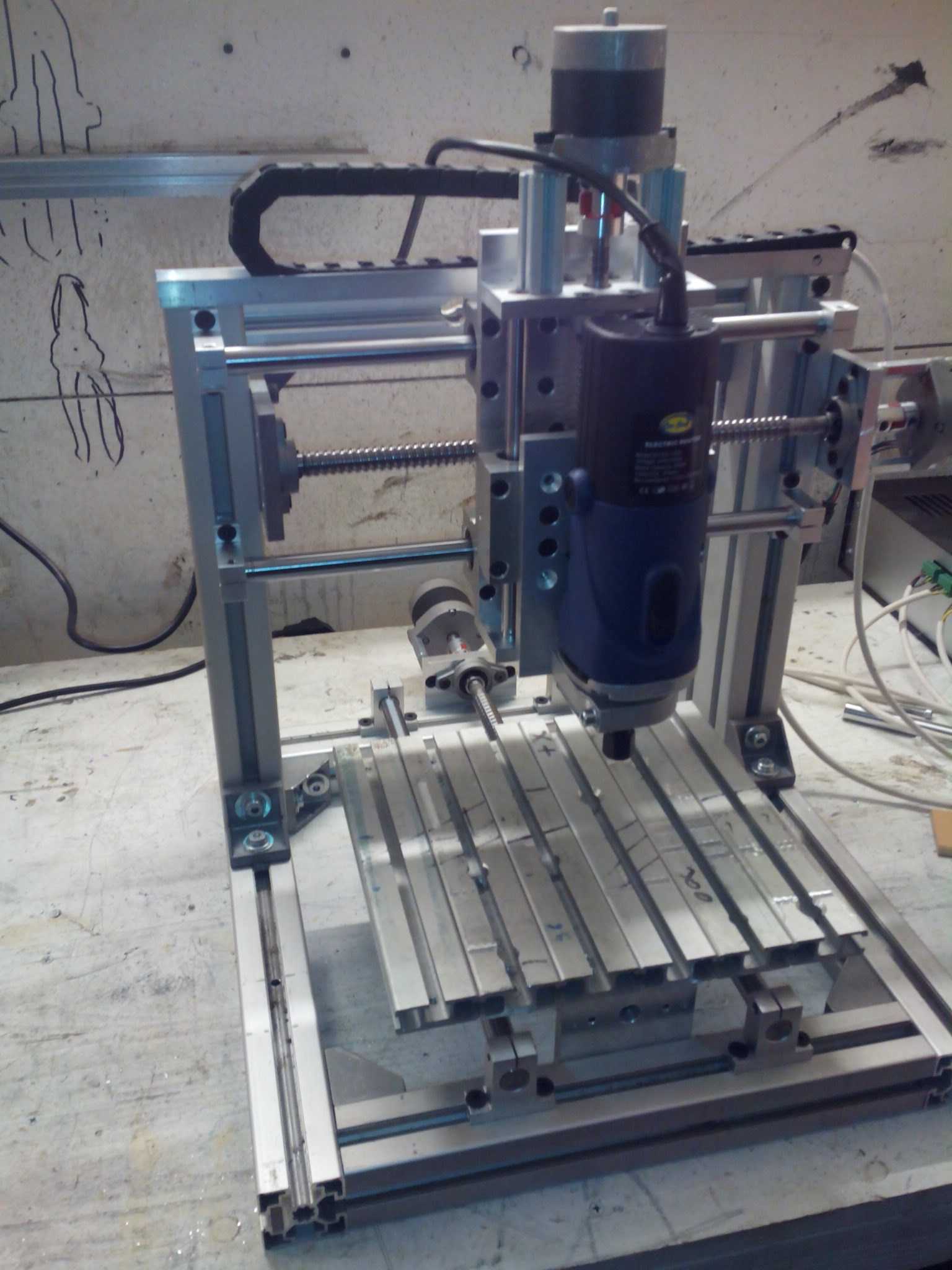

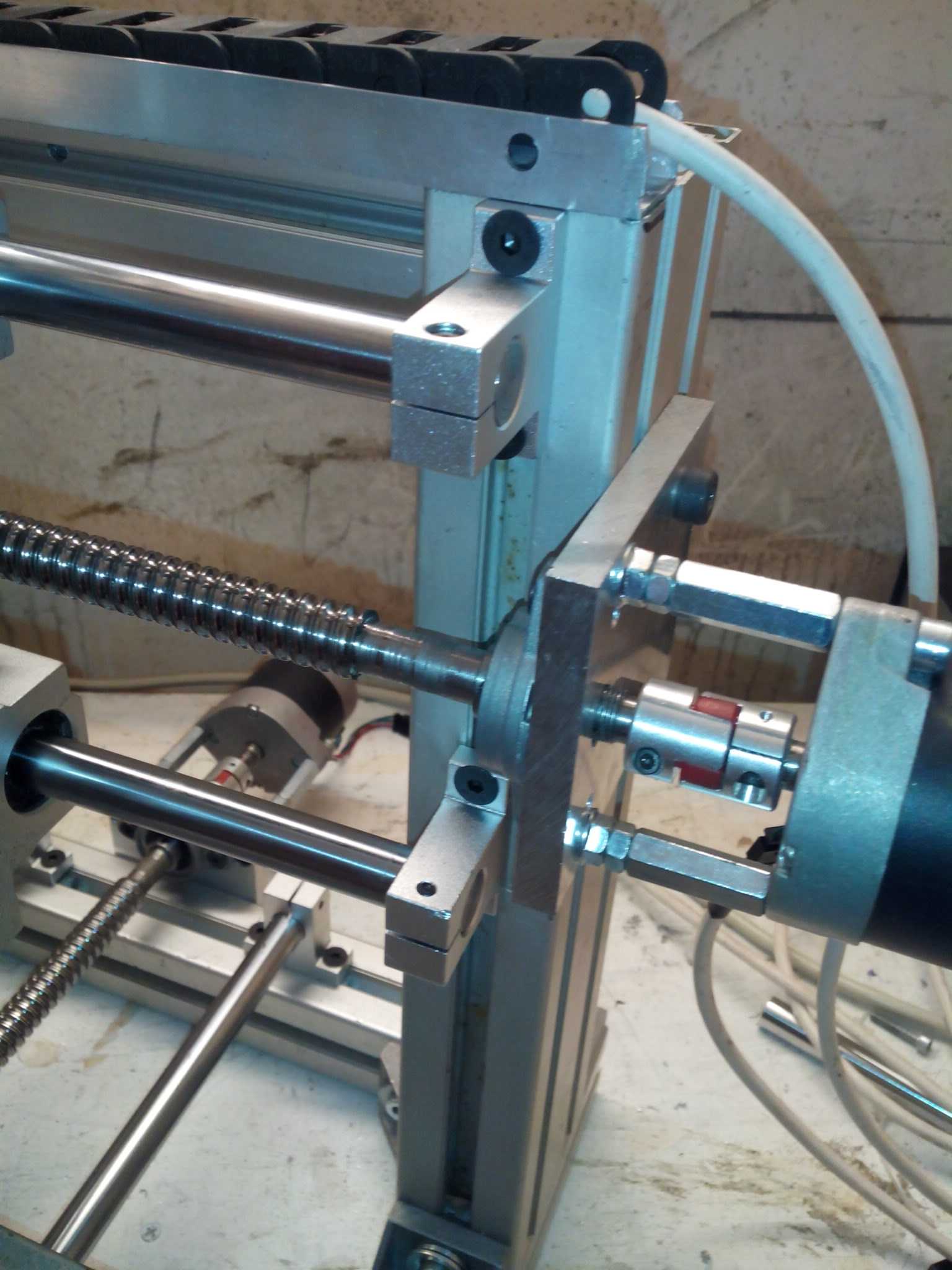

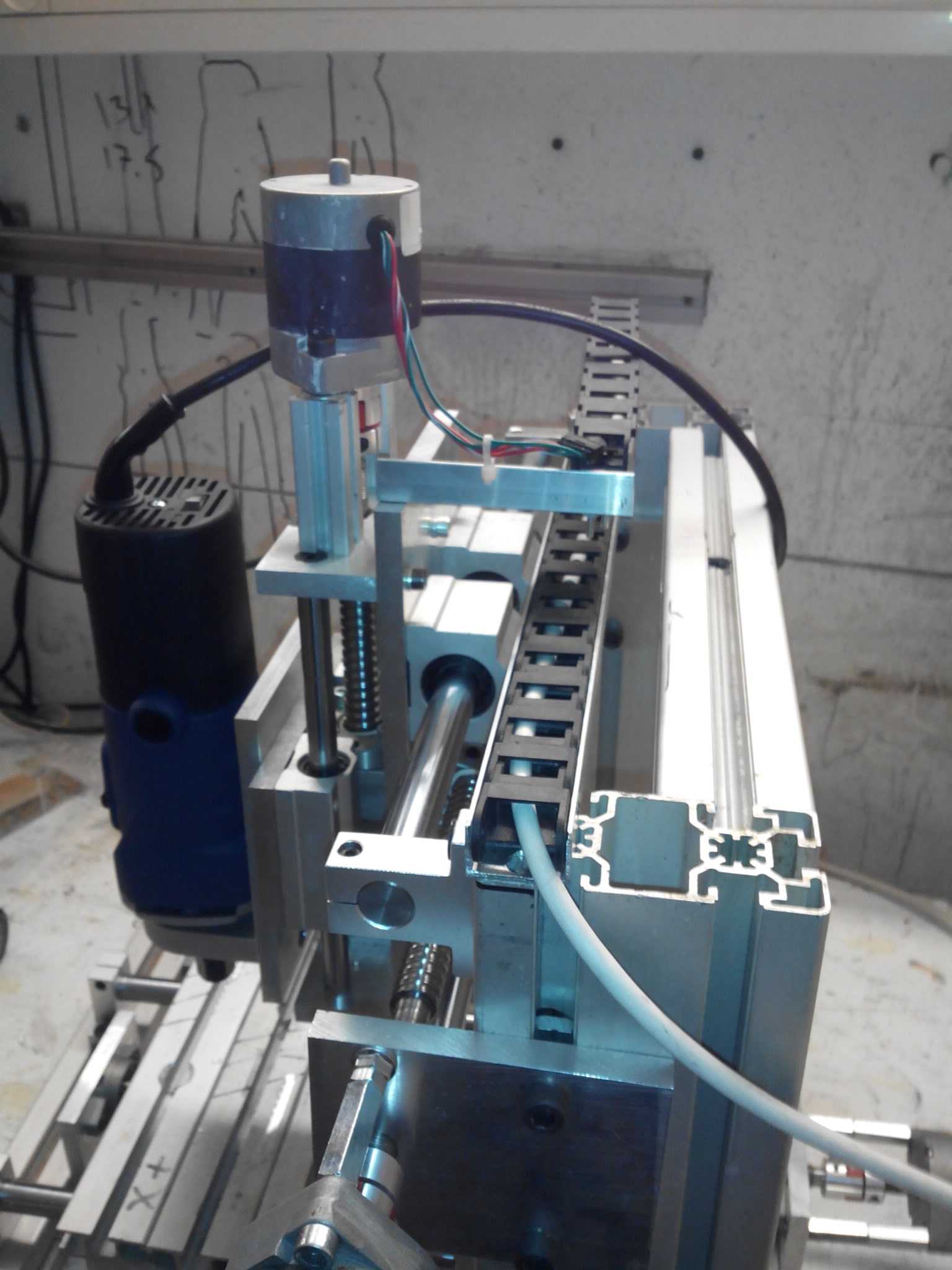

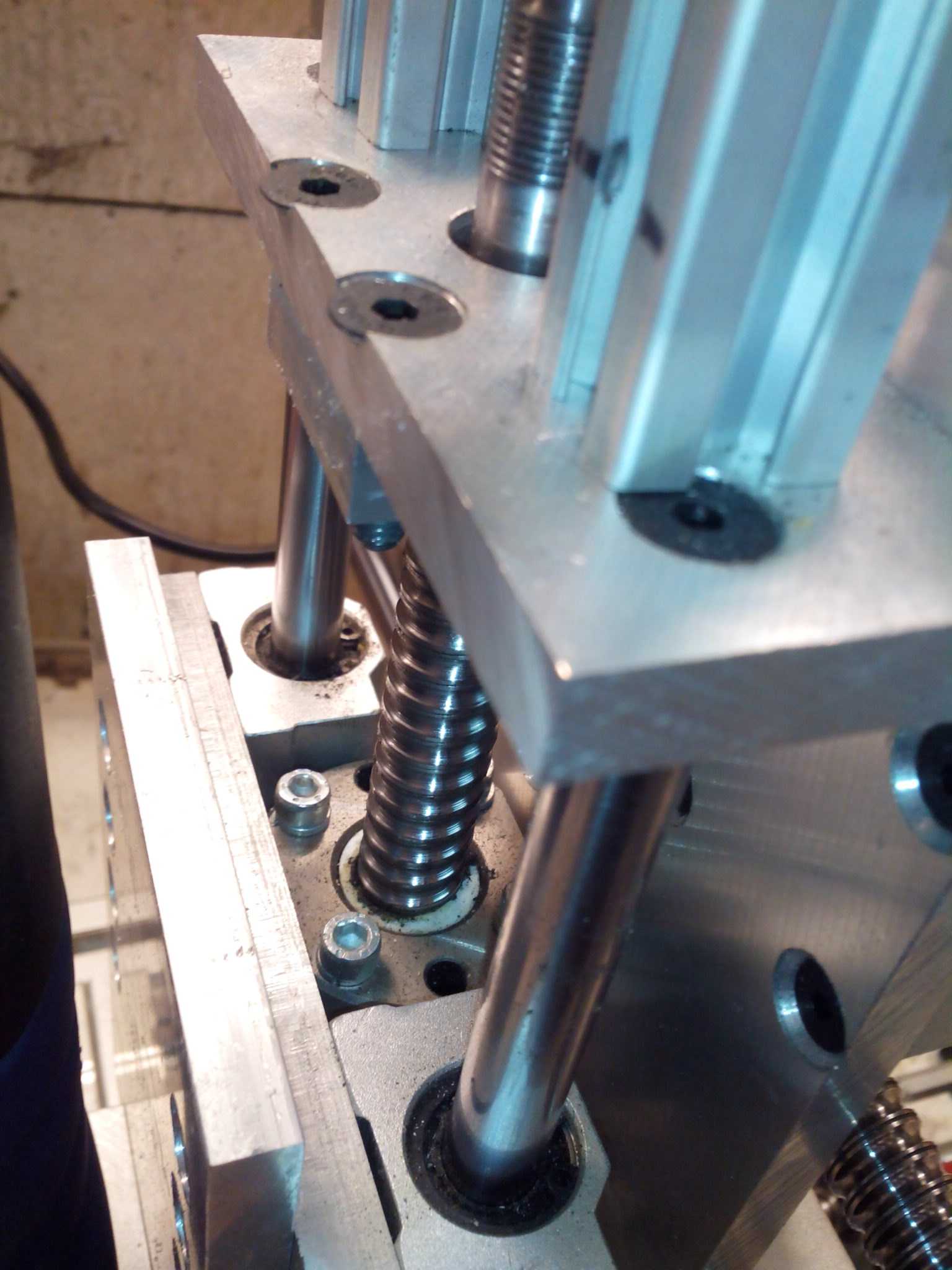

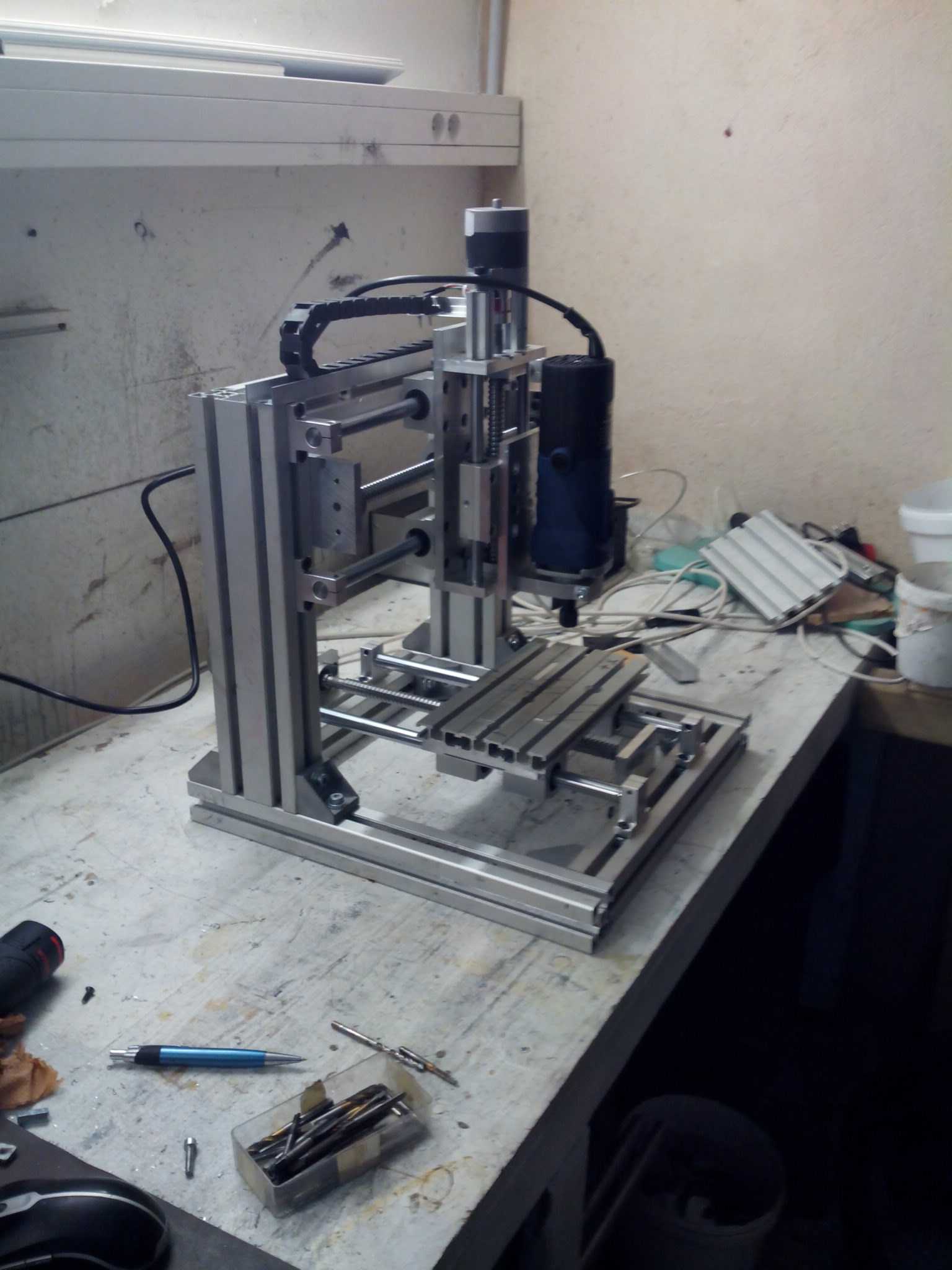

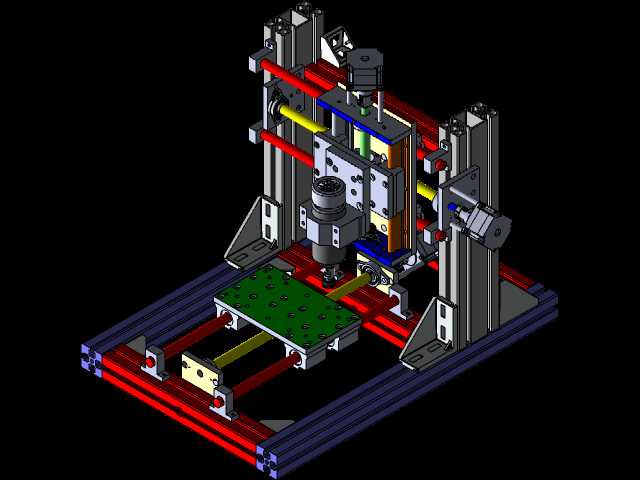

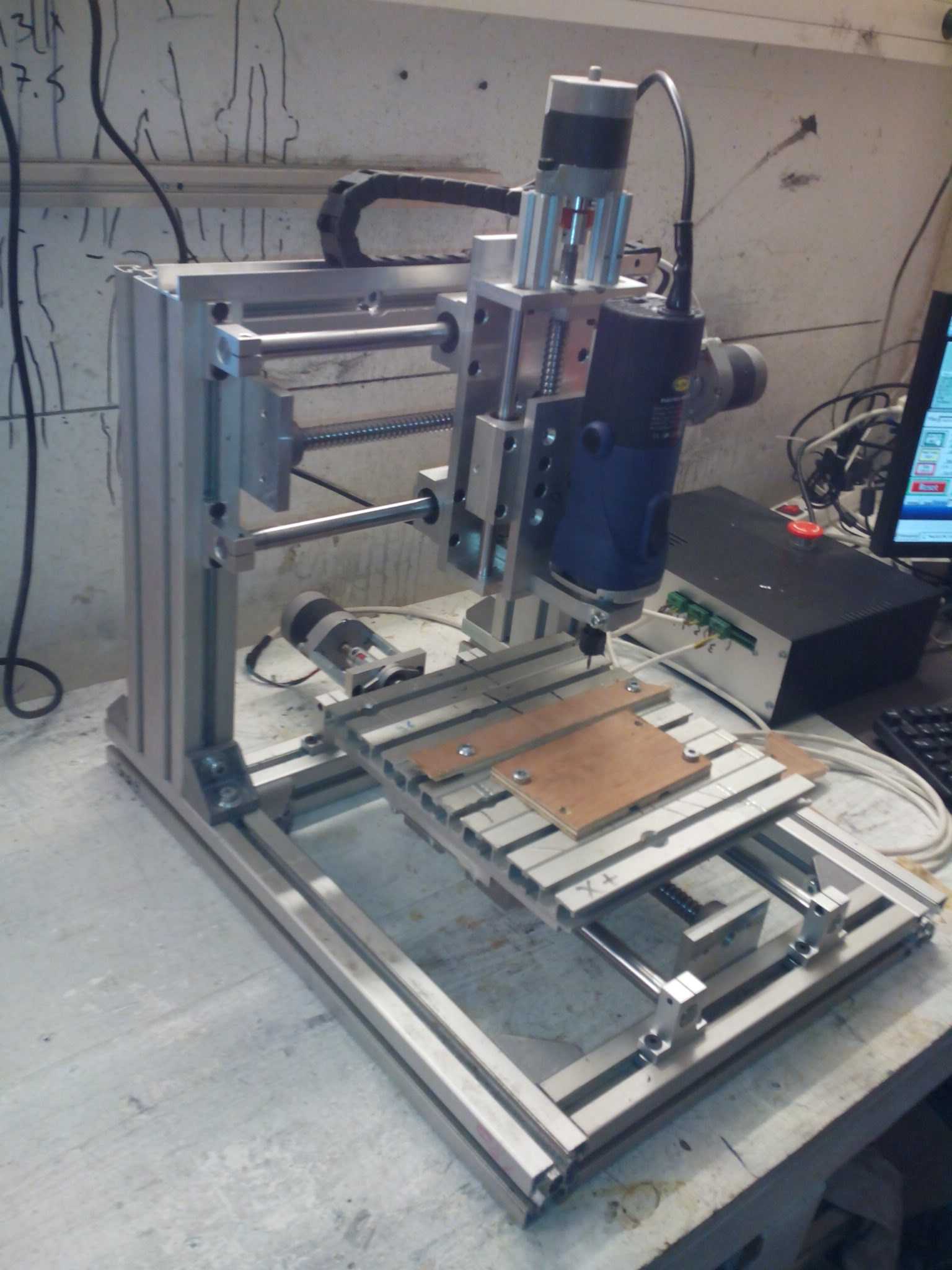

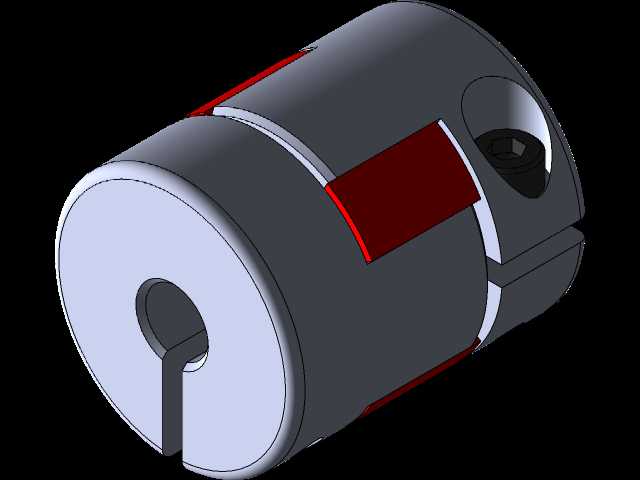

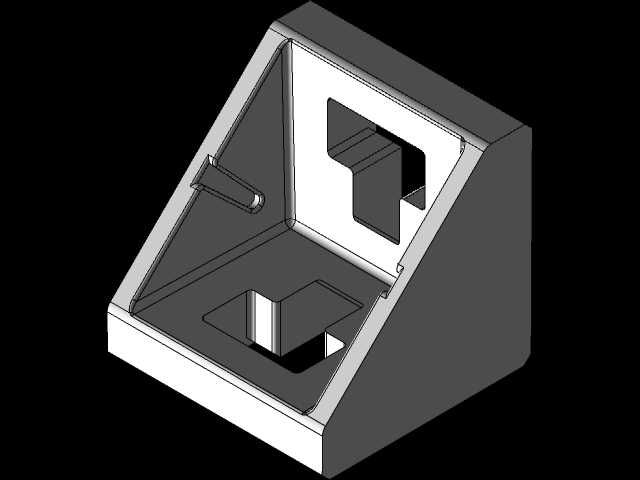

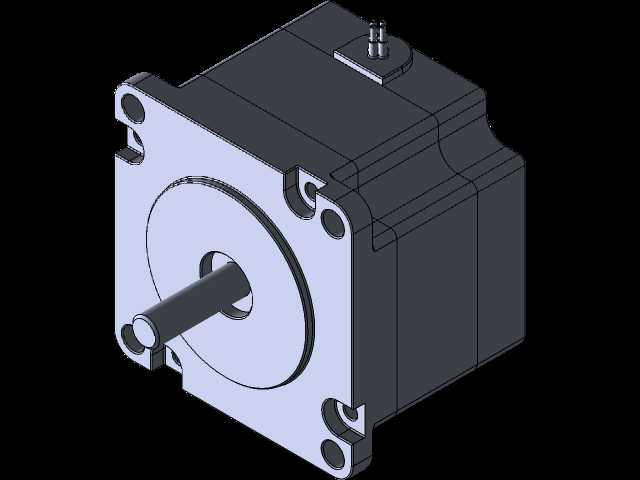

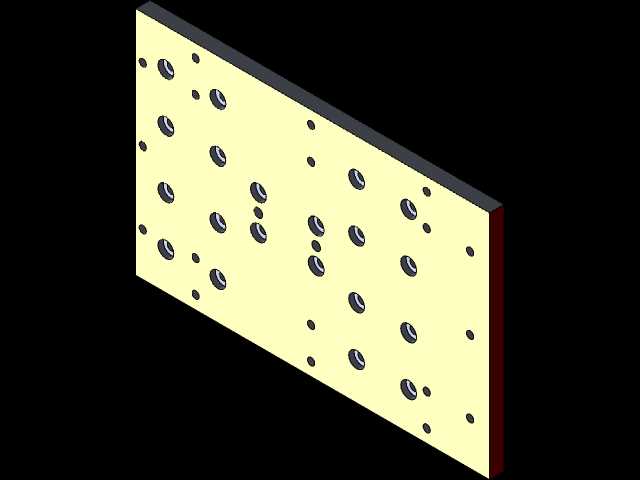

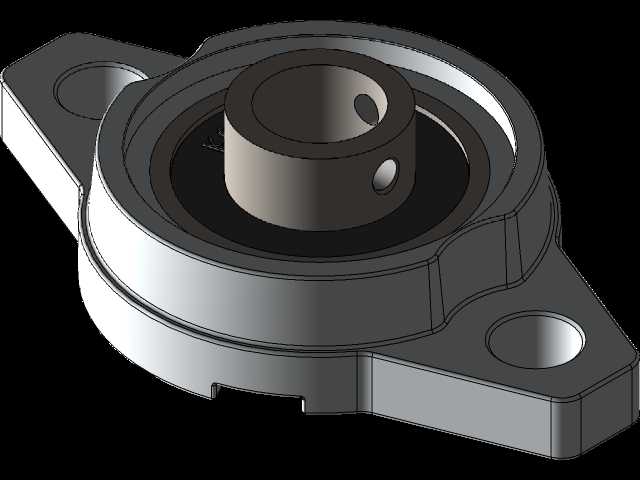

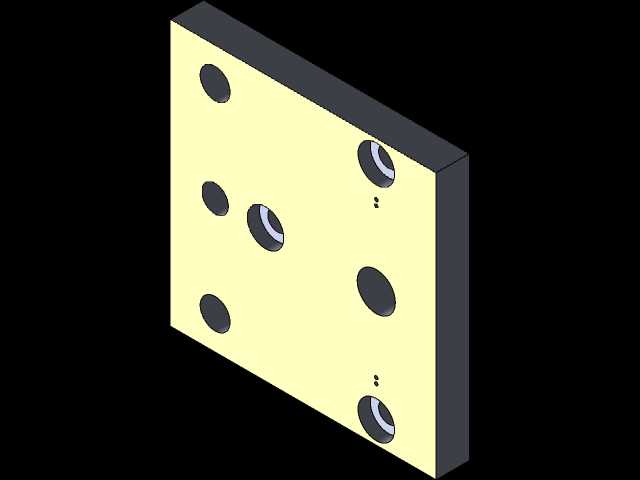

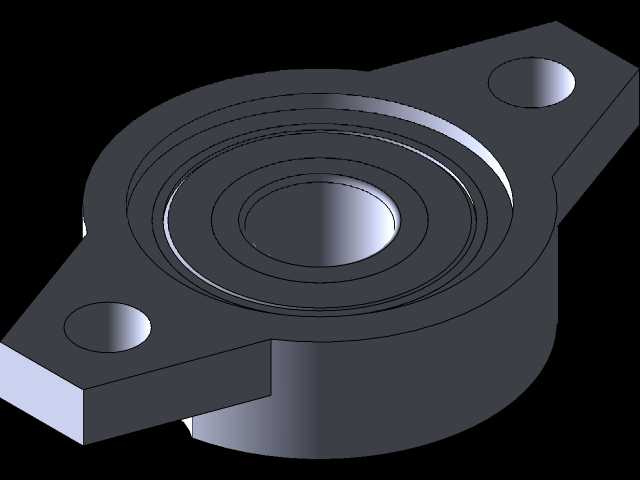

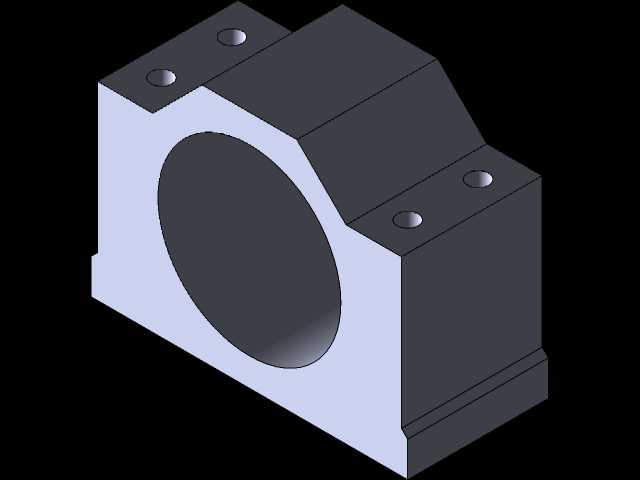

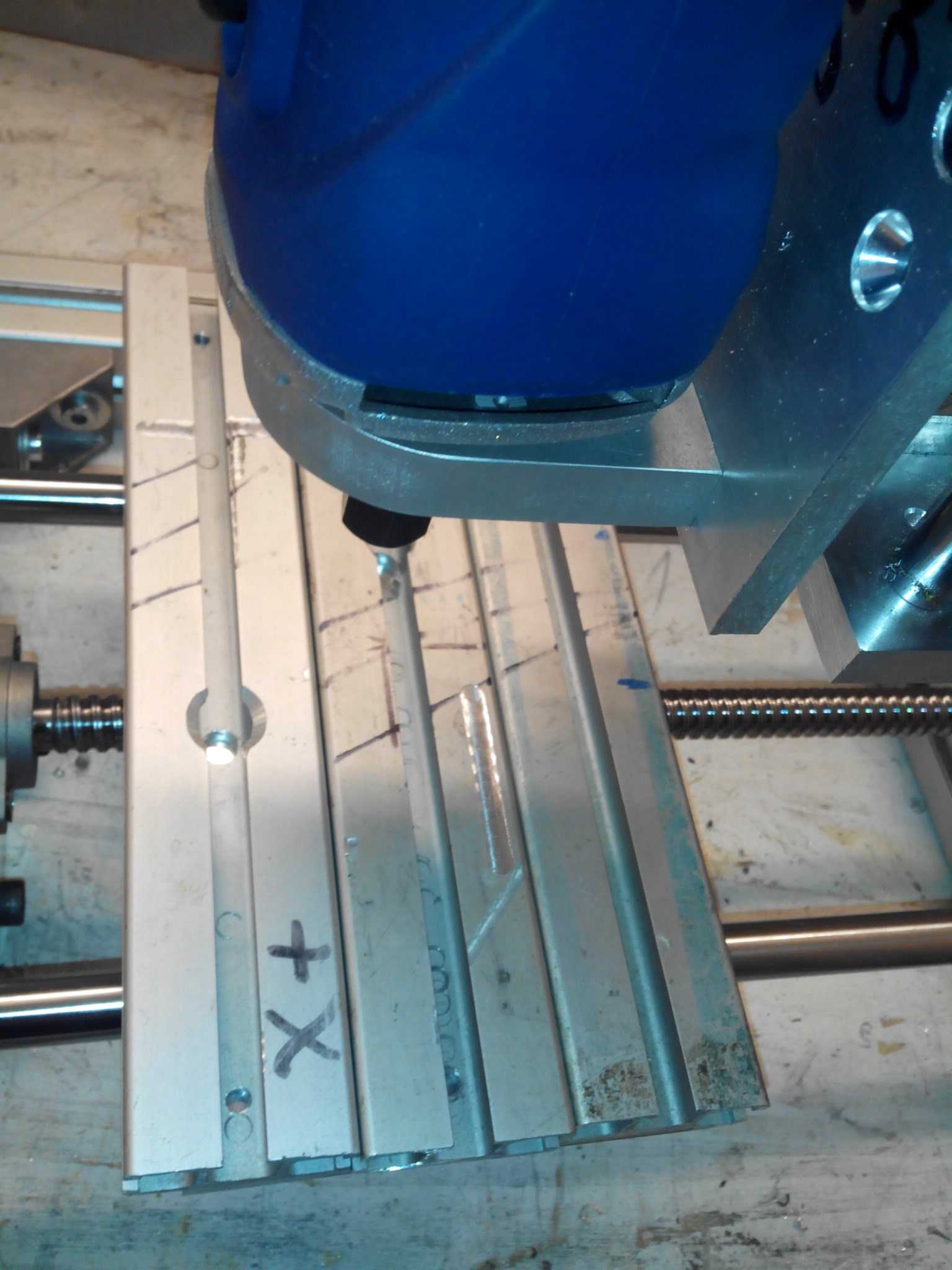

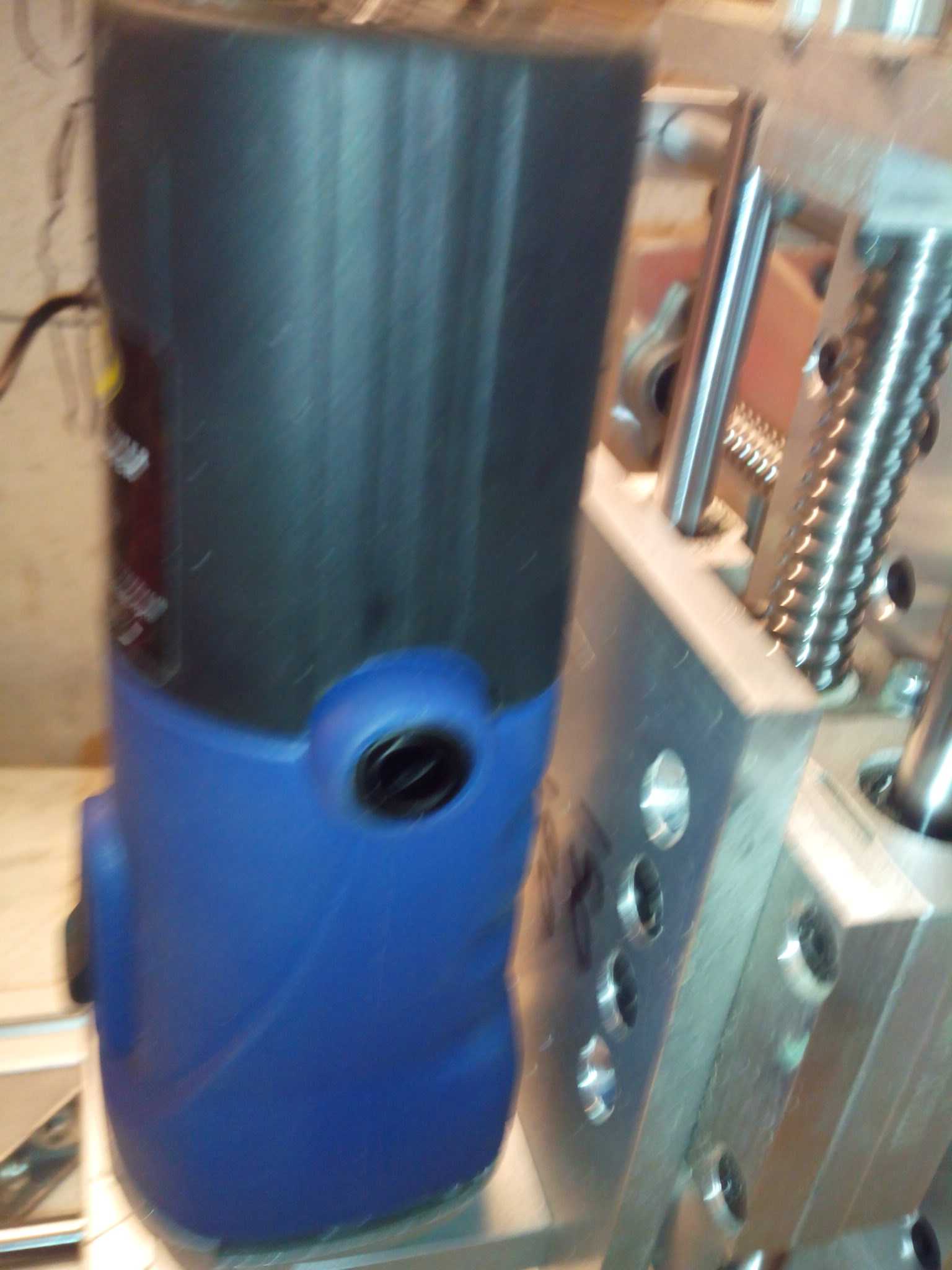

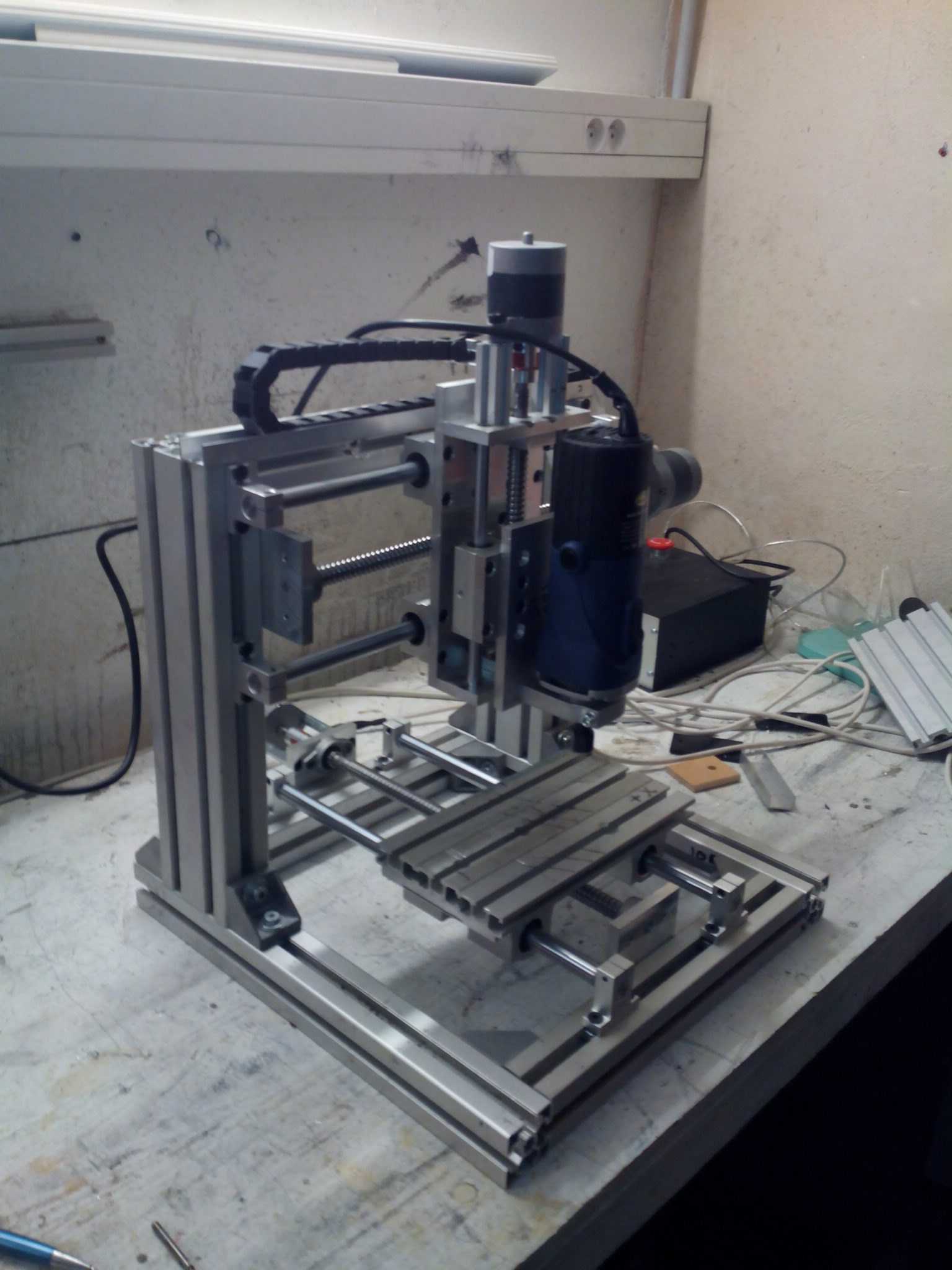

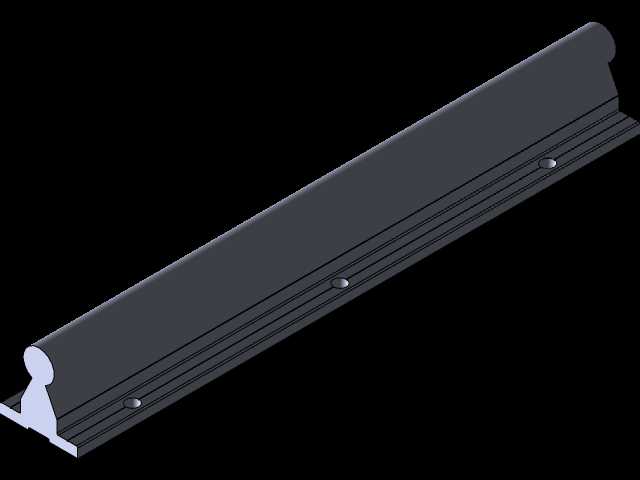

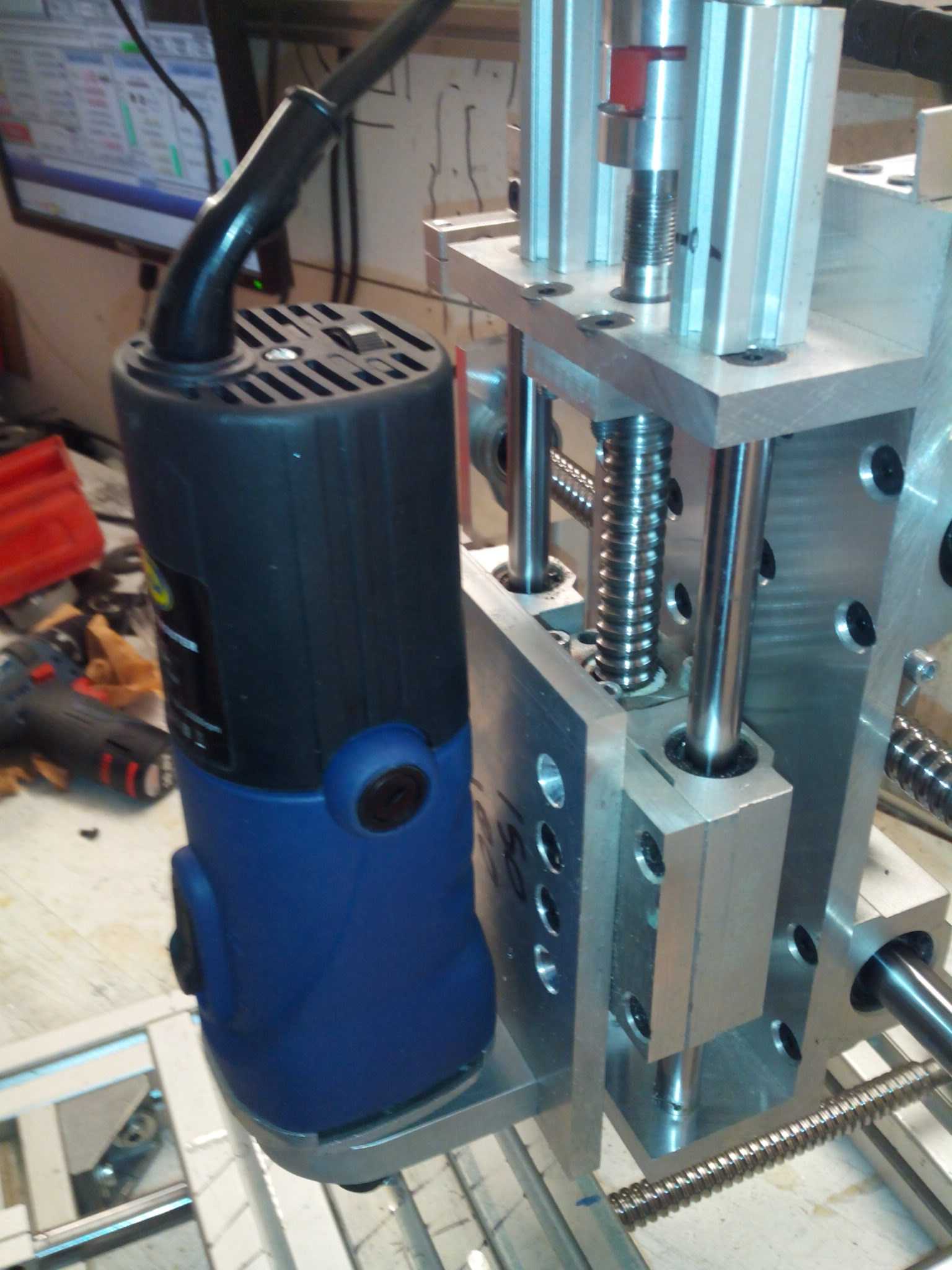

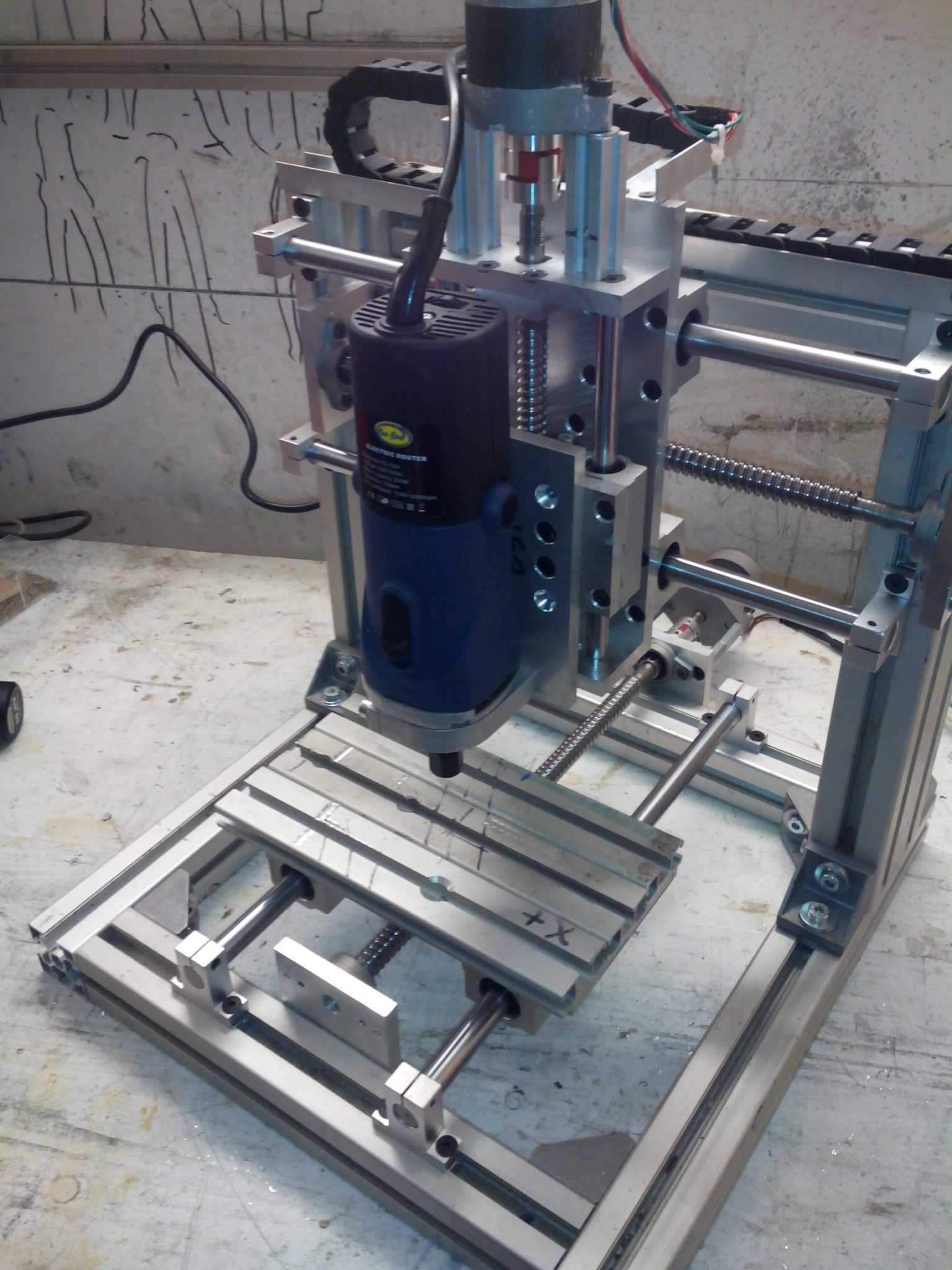

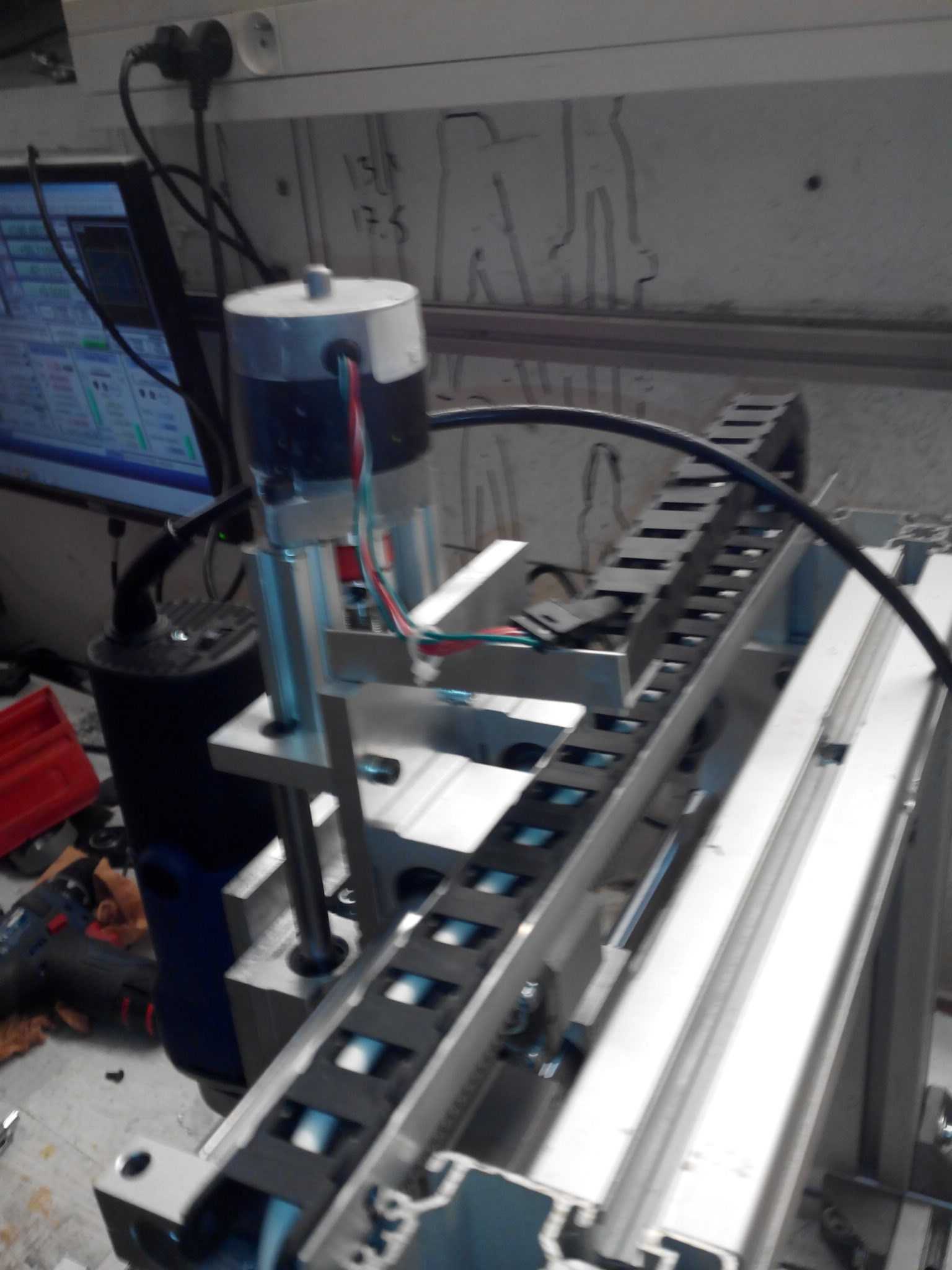

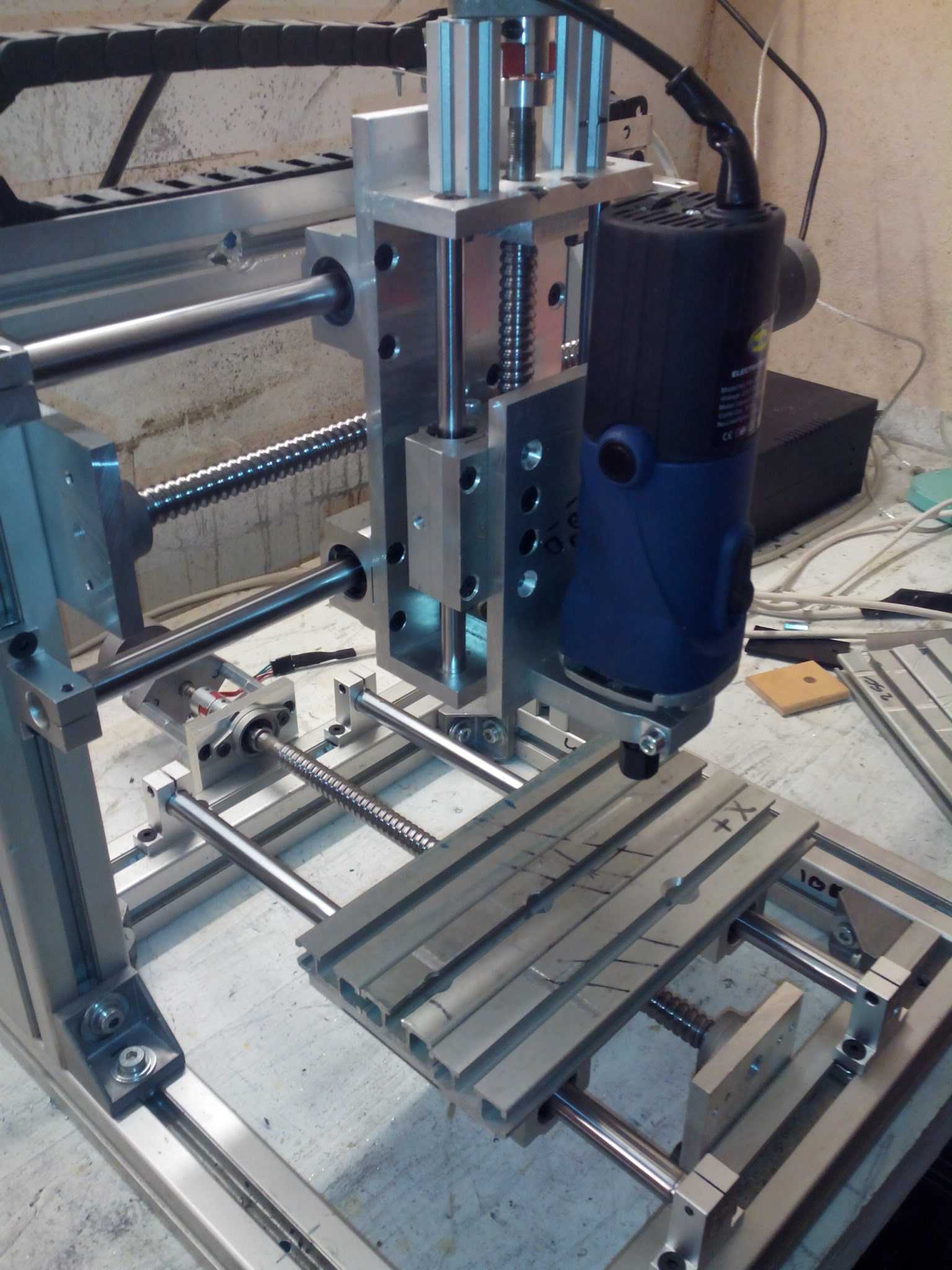

本模型为桌面级小型数控加工设备的完整三维设计方案，建模阶段采用自顶向下的设计思路，先搭建整体运动行程框架，再逐一细化各功能模块的装配关系，确保各运动轴的行程范围无干涉、传动链路无卡滞。模型完整还原了设备的核心结构：底座与龙门架采用标准工业铝型材搭建，通过角码与螺栓实现刚性连接，既保证了机架的结构强度，又兼顾了DIY组装的便捷性；X、Y、Z三个运动轴均采用直线光轴搭配直线轴承作为导向结构，传动部分采用精密滚珠丝杠配合联轴器连接步进电机，可实现高精度的直线进给运动，主轴部分采用高速风冷电主轴，通过专用夹具固定在Z轴滑台上，可适配不同直径的加工刀具，完成板材的铣削、雕刻、钻孔等加工工序。建模过程中对所有标准件均按照实际采购件的尺寸进行1:1还原，包括内六角螺栓、锁紧螺母、轴承座、联轴器、步进电机、主轴夹座等零部件，确保虚拟装配完成后可直接导出工程图用于实际加工制作。渲染阶段采用写实材质设置，铝型材赋予磨砂银金属材质，传动光轴与丝杠赋予抛光金属材质，电机与电控部件赋予哑光黑工程塑料与金属结合的材质，工作台面的酚醛树脂板材赋予粗糙木纹质感，整体渲染效果贴近真实设备的组装成品状态，可直观呈现设备的实际外观与结构布局。设计过程中充分考虑了零部件的易获取性，所有标准件均可通过常规五金渠道采购，非标铝板零件仅需简单的钻孔、铣削工序即可加工完成，降低了设备的制作门槛，同时对各轴的安装基准面做了定位设计，确保组装时可快速调整传动同轴度，保证设备运行的平稳性与加工精度。模型还预留了电控系统的安装位置，可适配常见的数控运动控制板卡与驱动模块，完成组装后即可实现对塑料、软金属、木材等常见材料的数控加工。
