PWM转模拟电压信号转换模块结构设计

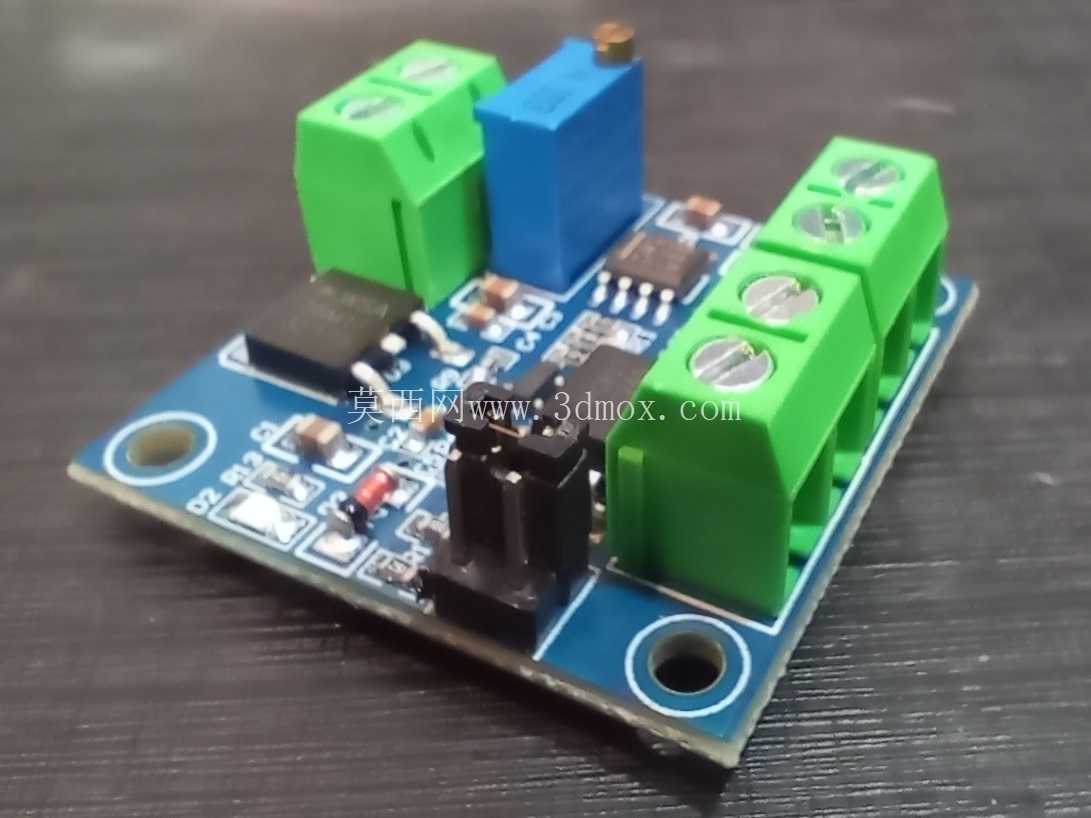

　　在工业控制现场的信号链路搭建过程中，数字PWM信号与模拟量采集端口的匹配问题一直是电控设计里常见的适配痛点，不少PLC、工业采集板卡的模拟量输入端口仅支持0-10V线性电压信号，而主控单元输出的占空比可调PWM波无法直接被这类端口识别，这款PWM转模拟电压模块正是针对这类场景设计的信号转换单元。从结构设计层面看，模块采用双层FR-4玻纤电路板作为承载基底，板件边缘做了圆角钝化处理，避免安装过程中板边毛刺划伤操作人员或相邻线缆，整体板型尺寸控制在极小的范围内，可直接嵌入到现有电控柜的预留空位中，不需要额外占用大量安装空间，适配紧凑化的设备内部布线需求。

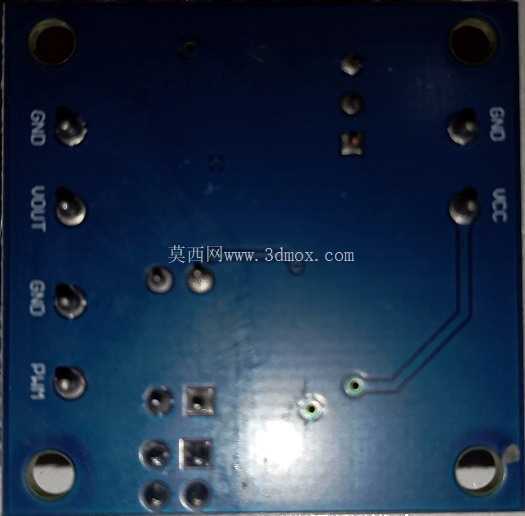

　　接线端采用大电流绿色接线端子，端子上清晰标注了耐压与通流参数，输入输出端口分区排布，左侧为PWM信号输入与电源供电端子，右侧为转换后的模拟电压输出端子，端子间距符合低压电控布线的安全爬电距离要求，可避免接线后相邻端子出现短接风险，端子的螺丝锁紧结构可适配0.5-1.5平方毫米的多股铜芯线，压接后拉力满足工业现场的抗振动要求，不会因为设备运行产生的持续振动出现接线松脱的问题。板载的多圈可调电位器采用蓝色塑封外壳，顶部预留一字调节槽，可通过小号一字螺丝刀对输出电压的满量程与零点进行微调，电位器旁预留了清晰的调节方向标识，调试人员可快速完成输出校准，不需要额外查阅调试手册。

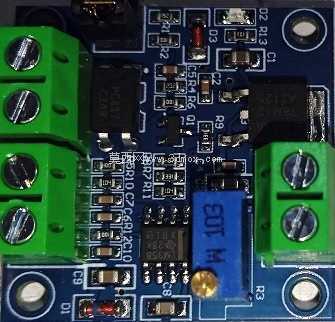

　　模块的核心转换电路采用运算放大器作为信号调理核心，周边搭配阻容滤波网络，可将输入的固定频率PWM波通过占空比-电压线性转换，输出稳定的0-10V模拟电压信号，电路设计上加入了光耦隔离单元，可将输入侧的PWM信号地与输出侧的模拟信号地进行电气隔离，避免工业现场的共模干扰串入模拟量回路，导致输出电压出现波动、采集数值跳变的问题。从安装适配性来看，电路板预留了四个标准安装孔位，孔位间距匹配通用的PCB安装铜柱尺寸，可通过M3铜柱直接固定在设备内部的安装平面上，也可通过导轨卡扣配件直接卡装在标准DIN导轨上，适配不同设备的安装方式。在实际应用场景中，这类模块可直接接入单片机、嵌入式主控板的PWM输出端口，将数字调光、调速的PWM信号转换为标准模拟量信号，对接变频器、比例阀、模拟量采集模块等工业设备，不需要额外更换主控单元或采集板卡，可大幅降低旧设备改造的硬件成本与改造成本。电路布局上，功率器件与信号器件做了分区排布，大电流走线做了加宽处理，信号走线做了短距布线设计，可减少走线过程中的信号衰减与电磁干扰，板载的电源指示灯可直观显示模块的供电状态，调试人员可快速判断模块是否正常上电，减少现场排查故障的时间。

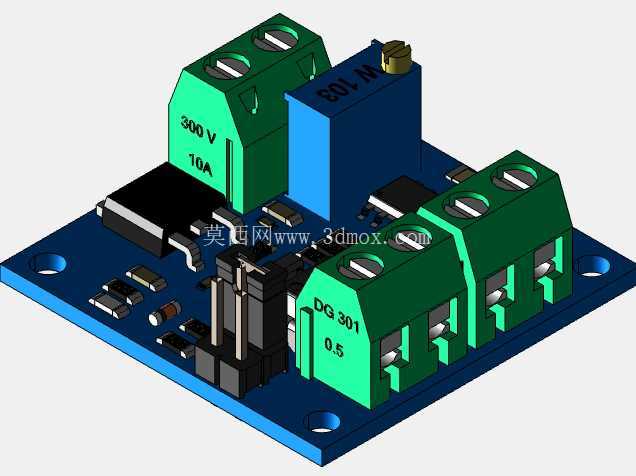

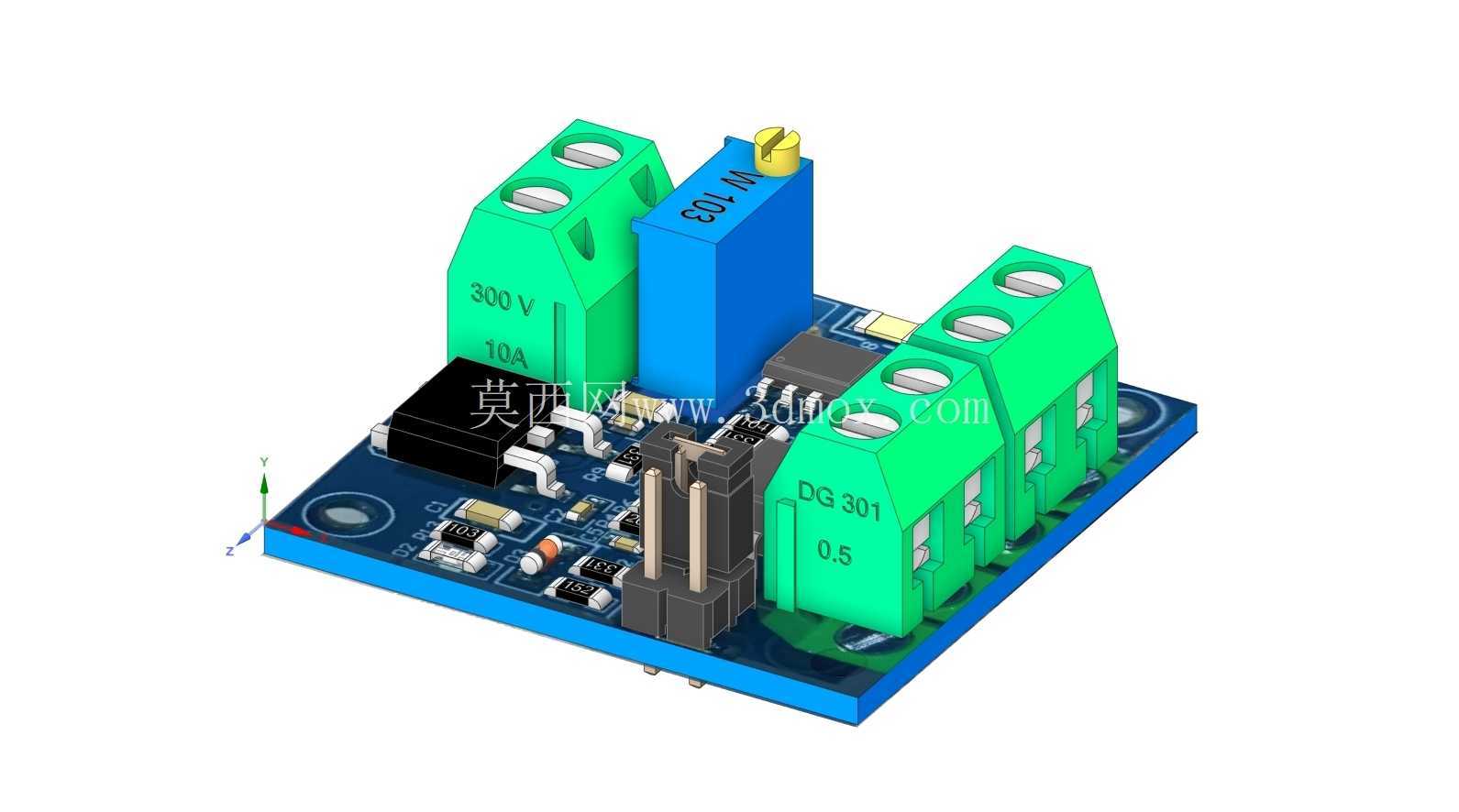

　　模块的整体结构设计充分考虑了工业现场的使用环境，所有板载元器件均采用工业级温宽器件，可在-10℃到60℃的环境温度范围内稳定工作，适配大部分工业车间的现场环境温度，不会因为温度变化导致输出电压出现明显漂移。接线端子的防呆设计可避免操作人员接反电源极性，电源输入端加入了反接保护二极管，即使出现电源接反的情况也不会烧毁板载元器件，提升模块的现场容错能力。在三维建模过程中，所有元器件的尺寸均按照实际物料的规格书1:1还原，接线端子的插拔空间、电位器的调节空间均做了干涉检查，确保实际装配过程中不会出现元器件干涉、工具无法操作的问题，板上的丝印标识位置也按照实际生产的丝印层要求排布，可直接用于PCB生产的参考。
