1.09英寸SPI接口OLED显示模组结构

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128660

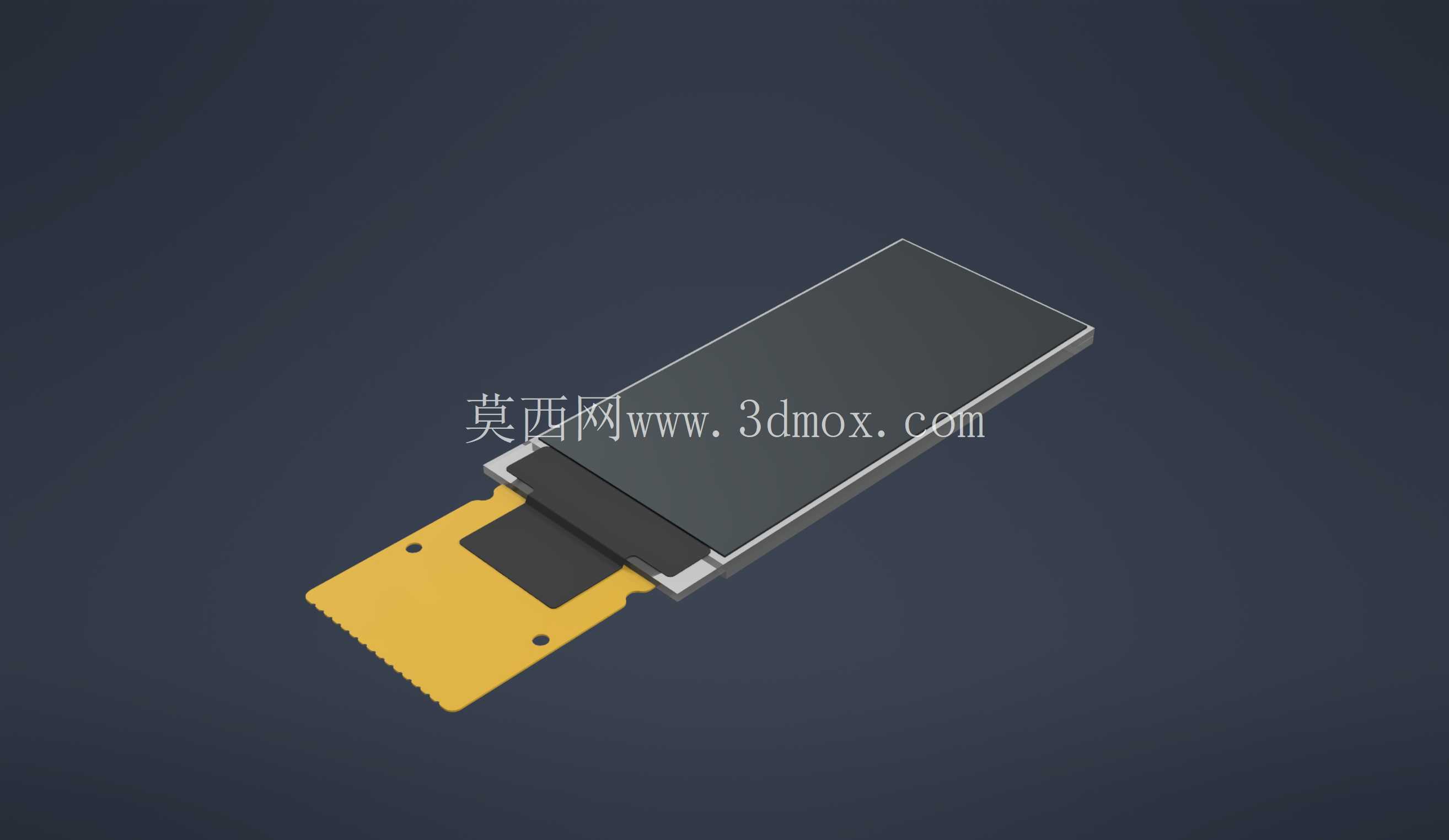

  • 1.09英寸SPI接口OLED显示模组结构

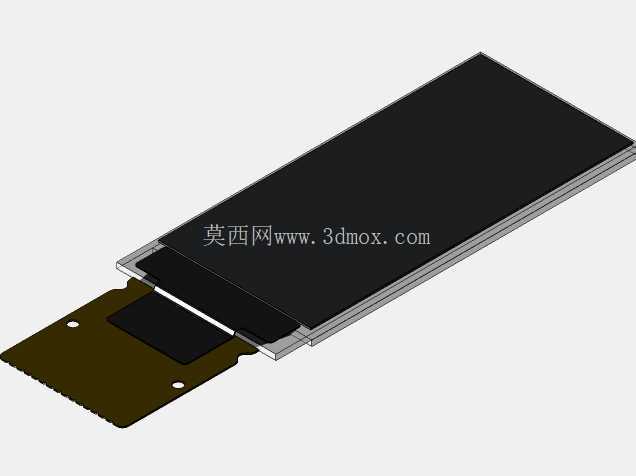

  • 1.09英寸SPI接口OLED显示模组结构

在小型智能硬件、便携检测设备、手持通讯终端的结构开发环节,显示模组的选型与安装适配一直是结构工程师需要重点考量的部分,这款1.09英寸的OLED显示模组,正是针对小尺寸设备的信息可视化需求设计的配套部件。从实际应用场景来看,这类小尺寸OLED屏常被用在迷你对讲机、便携数据采集终端、小型穿戴式通讯设备、嵌入式状态指示模块上,相比同尺寸的LCD屏,它不需要额外的背光层结构,在低功耗设备里能有效缩减供电模块的负载压力,同时自发光的特性也让它在强光户外场景下的显示可读性更有优势,不会出现普通LCD背光亮度不足导致的内容看不清的问题。

从功能特性上看,这款模组采用SPI/I2C双通讯接口设计,在硬件布线阶段可以根据主控板的IO口资源灵活选择通讯方式,SPI模式下能实现更快的屏幕刷新速率,适合需要动态显示波形、滚动字符的场景,I2C模式则只需要两根信号线就能完成通讯,能极大节省主控板的布线空间,对板寸土寸金的小型手持设备来说十分友好。屏幕本身的有效显示区域覆盖了模组正面的绝大部分面积,窄边框的设计让设备正面的屏占比可以做的更高,不会出现宽边框挤占设备内部结构空间的问题。

设计思路上,这款模组采用了FPC软板加硬质补强板的组合结构,底部伸出的黄色FPC排线区域做了镀金接触点设计,既可以采用插接的方式和主控板连接,也可以直接焊接在主板的对应焊盘上,适配不同的组装工艺需求。补强板部分采用了和屏幕显示区域匹配的硬质基材,能在组装过程中避免屏幕受外力挤压出现碎裂、漏液的问题,同时补强板上预留的两个定位小孔,可以在结构设计时和设备前壳的定位柱配合,实现屏幕安装时的精准定位,不会出现组装后屏幕偏移、和视窗开口不对中的问题。

从外形尺寸与安装边界来看,这款模组的整体厚度控制在极低的水平,屏幕显示区域的厚度加上底部FPC补强板的总厚度,不会占用过多的设备Z向空间,在做超薄手持设备的结构堆叠时,不需要为屏幕预留过多的厚度余量。屏幕的四个边角做了微小的倒角处理,和设备前壳的视窗开口配合时,不会因为尖角应力集中导致前壳注塑件出现开裂的问题。FPC排线的伸出长度经过优化,既可以满足屏幕安装在前壳、主板安装在中壳的跨层连接需求,也不会因为排线过长导致组装时出现排线弯折、被壳体挤压破损的风险。

在实际结构适配过程中,需要注意屏幕显示区域的表面没有额外的保护盖板,设计前壳视窗时需要预留0.1-0.2mm的台阶,用来粘贴透明保护镜片,镜片和屏幕表面之间保留0.1mm左右的间隙,避免组装时镜片直接压到屏幕表面造成显示异常。同时FPC排线弯折区域需要设计对应的排线避让槽,弯折半径不能小于排线基材的最小弯折半径,避免多次拆装或者设备跌落时排线出现断裂的问题。这款模组的整体结构设计充分考虑了小型通讯类设备的组装需求,没有多余的冗余结构,在满足显示功能的前提下尽可能压缩了自身的体积,能适配绝大多数小尺寸便携设备的安装空间要求,在做相关产品的结构开发时,可以直接参考这个模组的安装尺寸做壳体的适配设计,减少重复建模的工作量,也能避免因为尺寸测量误差导致的组装干涉问题。
