平行气动式轴承夹持执行机构设计

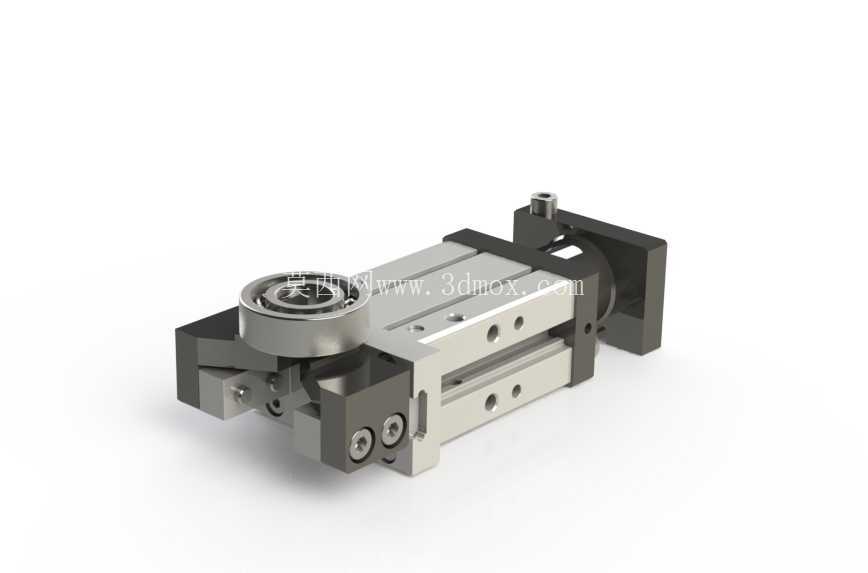

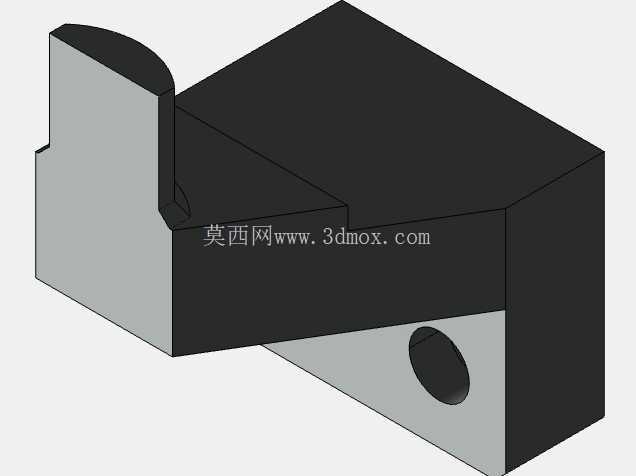

　　在轴承装配、精密零件上下料的自动化产线场景中，这类夹持执行机构主要承担小型深沟球轴承的抓取、转运、对位压装工序，替代人工完成重复度高、对位精度要求严苛的取放动作，避免人工取放轴承时造成的滚道磕碰、保持架变形等质量问题，适配电子装配、小型电机组装、精密传动部件装配等多类工位的作业需求。该机构以平行气动气缸作为动力输出核心，采用双滑块平行开合的夹指结构，夹指的夹持面做了与轴承外圈匹配的仿形弧面设计，夹持时受力均匀分布在轴承外圈圆柱面，不会对轴承的端面、内圈造成挤压损伤，适配外径在20-30mm区间的标准小型深沟球轴承抓取作业。

　　从设计逻辑来看，整体结构采用模块化堆叠思路，气缸本体作为整个机构的安装基准，前端直接集成夹爪导向滑块组件，省去了额外的转接安装板，既压缩了整体的轴向安装尺寸，也减少了多零件拼接带来的装配累积误差；夹指与滑块之间采用快换式螺钉锁紧结构，可根据不同规格轴承的外径尺寸快速更换对应仿形夹指，无需拆解整个气缸主体，大幅缩短产线换型的调试时间。安装边界上，机构整体的安装基准面设置在气缸尾部的法兰端面，预留了四个标准内螺纹安装孔，可直接固定在直线滑台、SCARA机器人末端或者多轴机械手的法兰盘上，安装孔位的中心距匹配常规小型气动执行元件的安装标准，无需额外定制转接法兰；夹爪完全闭合时的整体宽度控制在65mm以内，张开最大行程为10mm，可在狭窄的装配工位内完成取放动作，不会和周边的压装工装、定位治具产生运动干涉。

　　夹爪的导向部分采用一体式钢质导轨滑块结构，配合气缸内部的活塞平行导向，开合过程中夹指的平行度公差可控制在0.02mm以内，抓取轴承时不会出现偏斜、夹歪的情况，保证后续轴承压装到轴承座时的同轴度要求；夹指的夹持面做了淬火硬化处理，表面硬度达到HRC45以上，长期反复夹持轴承不会出现磨损凹陷，维持夹持精度的稳定性。气路接口设置在气缸的侧端面，采用标准M5螺纹气嘴，可直接连接常规6mm外径的气动气管，供气压力在0.4-0.6MPa区间时即可输出足够的夹持力，既不会因为夹持力过大夹伤轴承外圈，也不会因为夹持力不足在高速转运过程中出现轴承脱落的情况。

　　在实际工位应用中，该机构可配合磁性开关检测活塞的开合位置，将夹爪开合状态的信号接入设备PLC系统，实现抓取动作的闭环控制，当夹爪未完全闭合抓取到轴承时，设备可自动触发报警停机，避免空夹、漏夹的情况流入下一道工序。整体结构没有冗余的传动零件，运动部件仅为气缸活塞带动的两组平行滑块，日常维护仅需定期在导轨滑块处添加少量润滑脂，即可保证长期运行的顺畅性，故障率远低于采用齿轮齿条传动的同规格夹爪机构，适合在24小时连续运行的自动化产线上长期使用。
