NASA月壤采样作业机构结构设计

　　这套采样执行机构面向地外天体无人探测任务场景开发，核心适配月球表面风化层样本的原位采集、筛分与暂存需求，可直接挂载于行星漫游车的机械臂末端执行接口，配合漫游车的移动能力完成多点位采样作业，无需额外配置独立的行走驱动单元，大幅降低探测载荷的整体重量与功耗占用。整套机构的结构设计围绕地外低重力、高真空、大温差的极端工况展开，所有外露运动副均采用无润滑的固体摩擦适配结构，避免润滑脂在真空环境下挥发失效，同时所有结构件的材料选型匹配航天级热膨胀系数要求，避免昼夜温差导致的配合间隙变化引发卡滞。

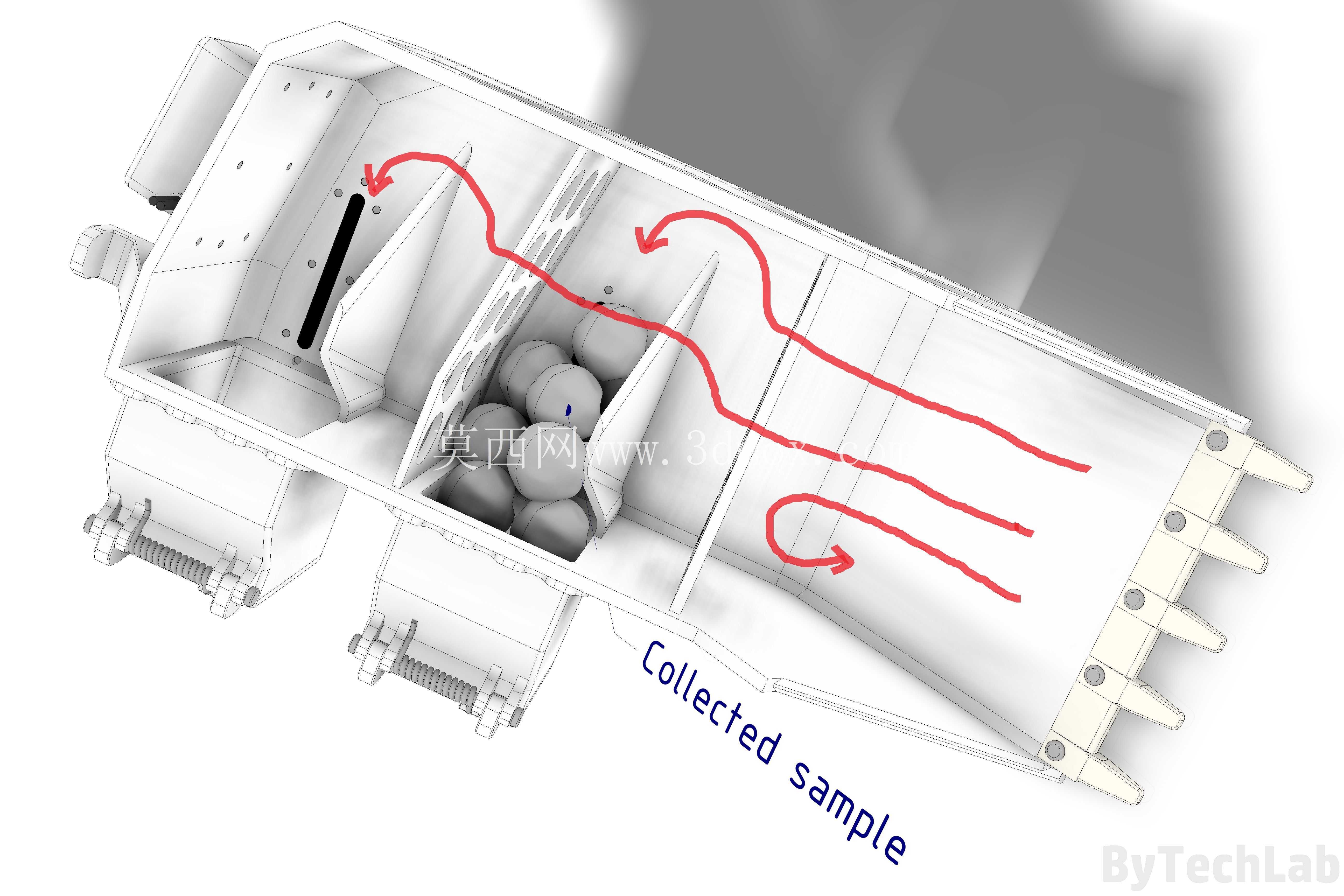

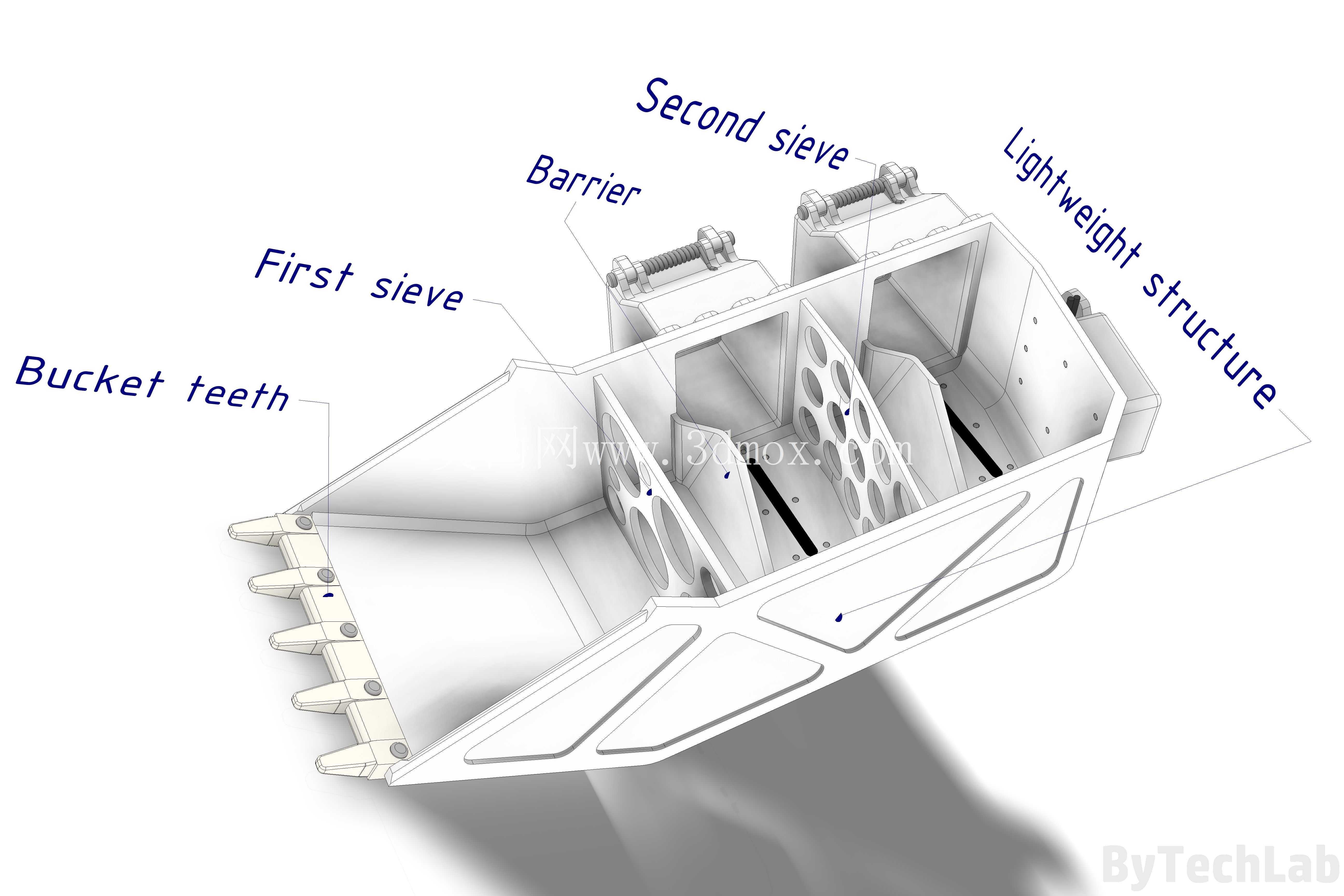

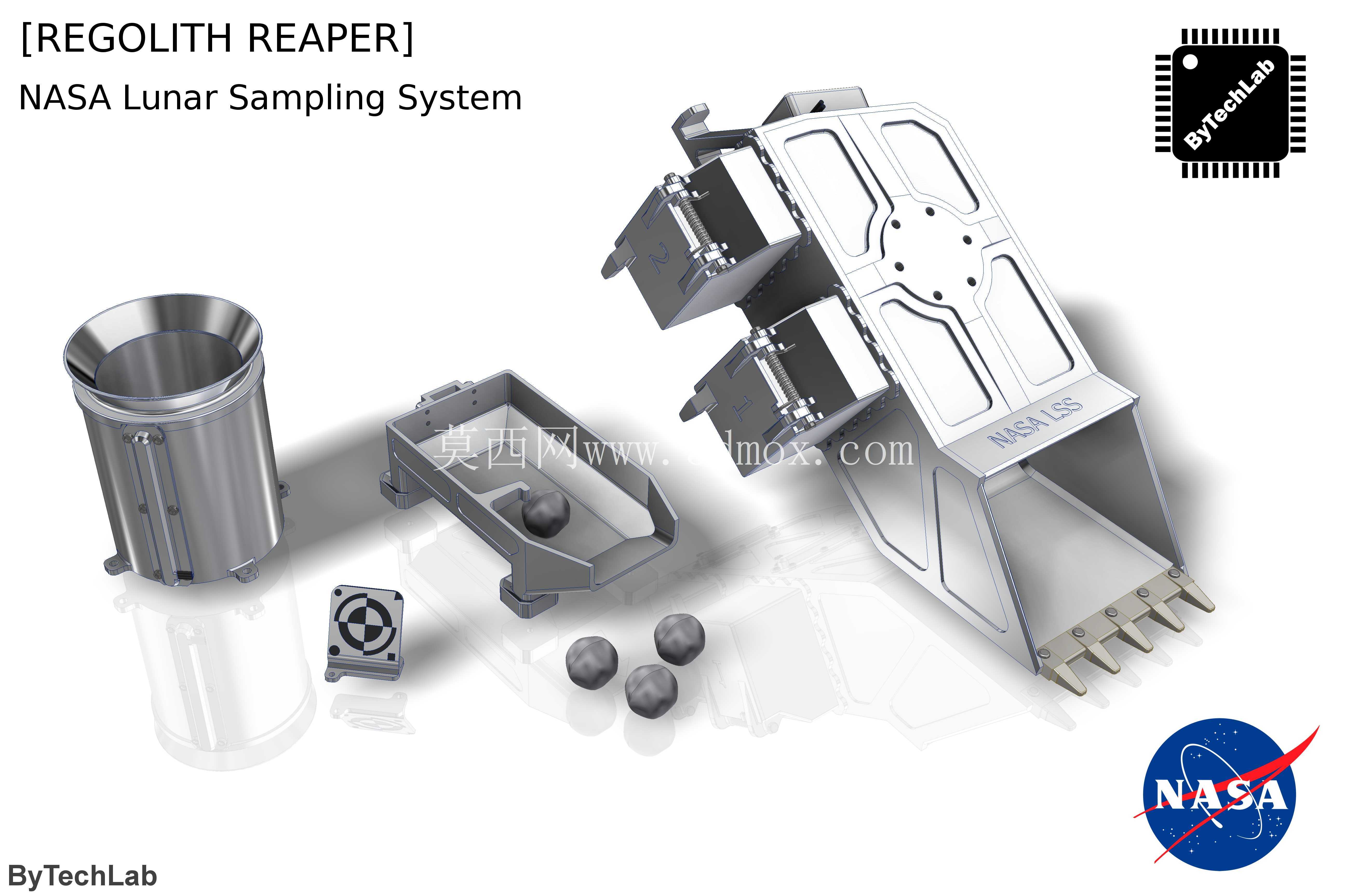

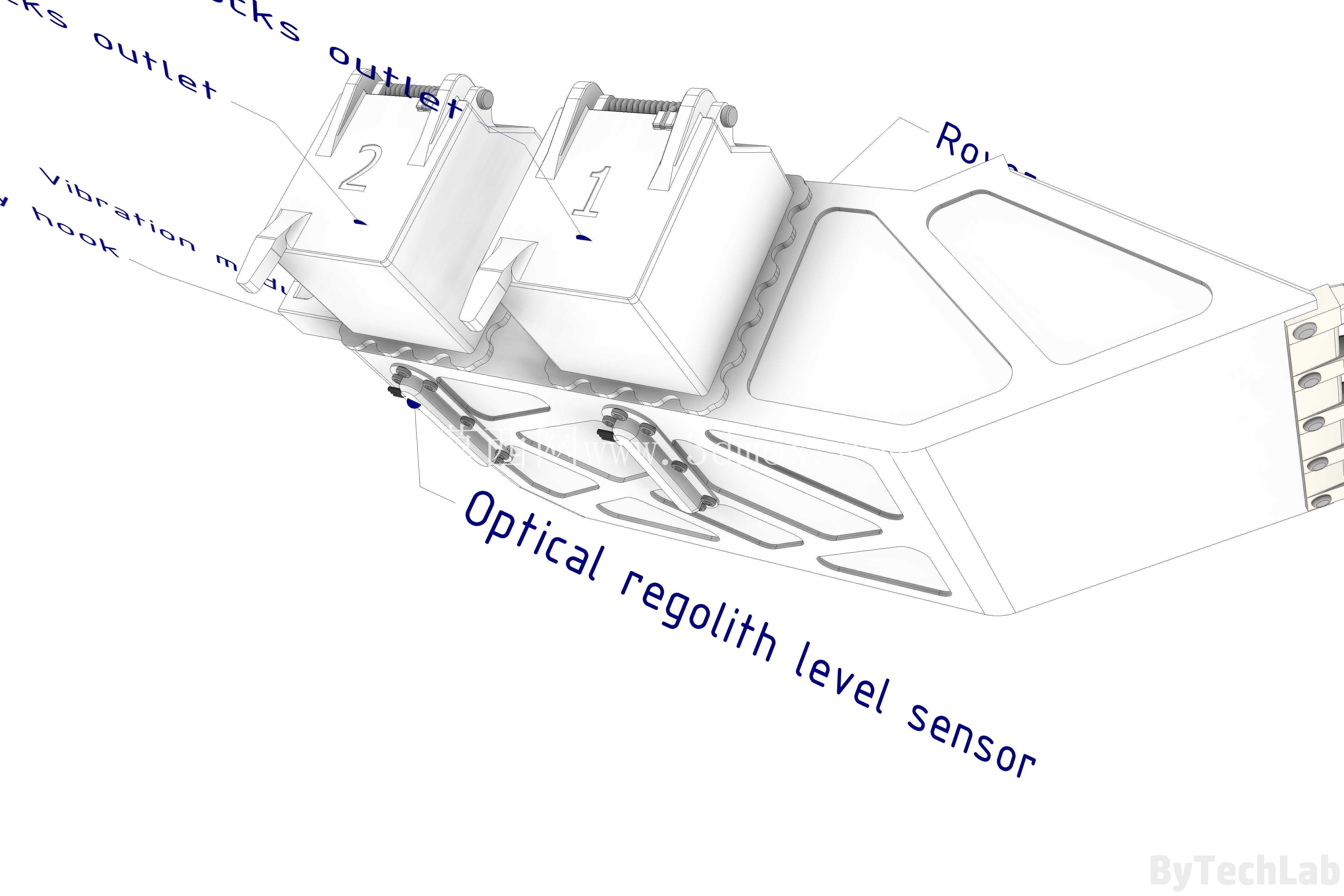

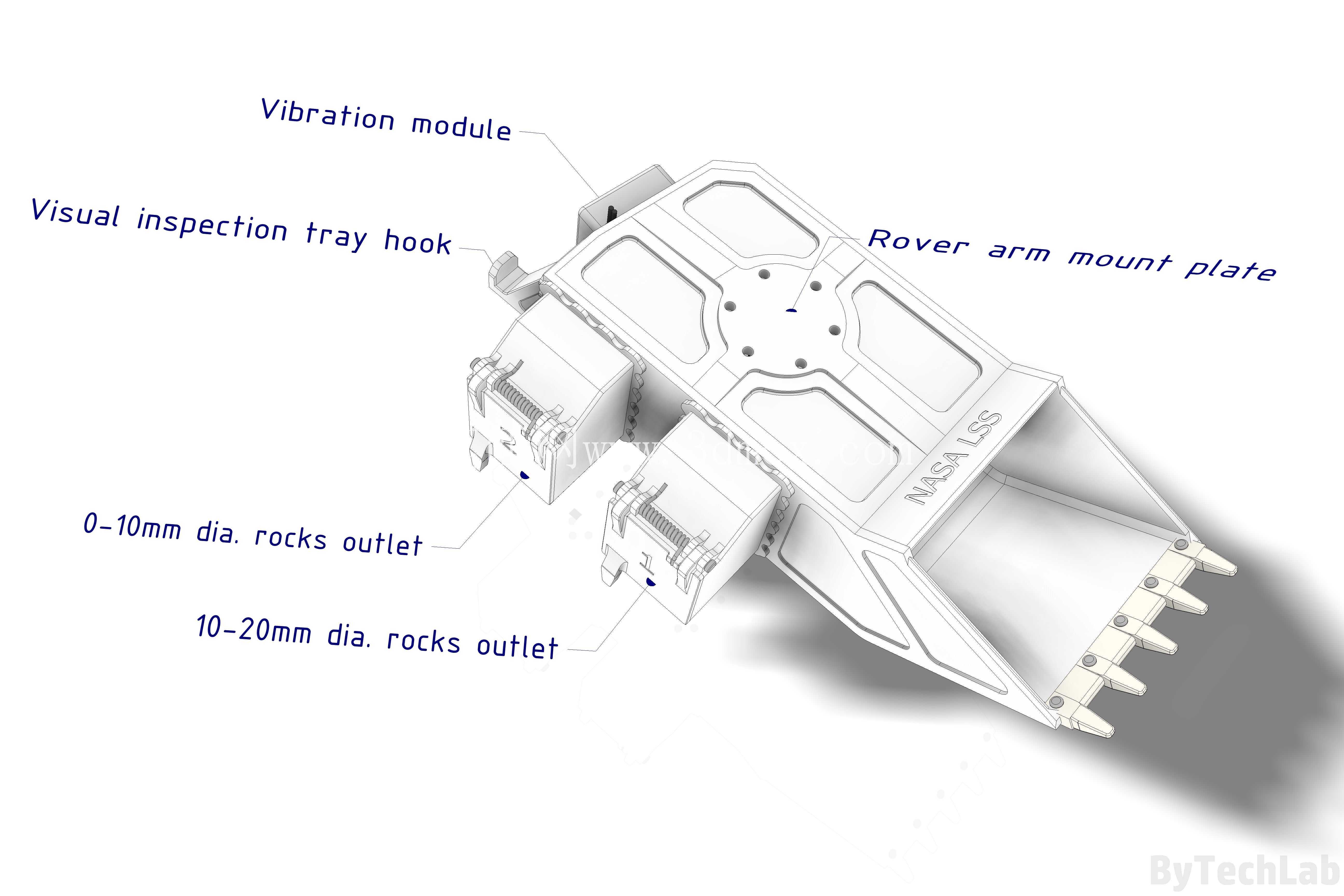

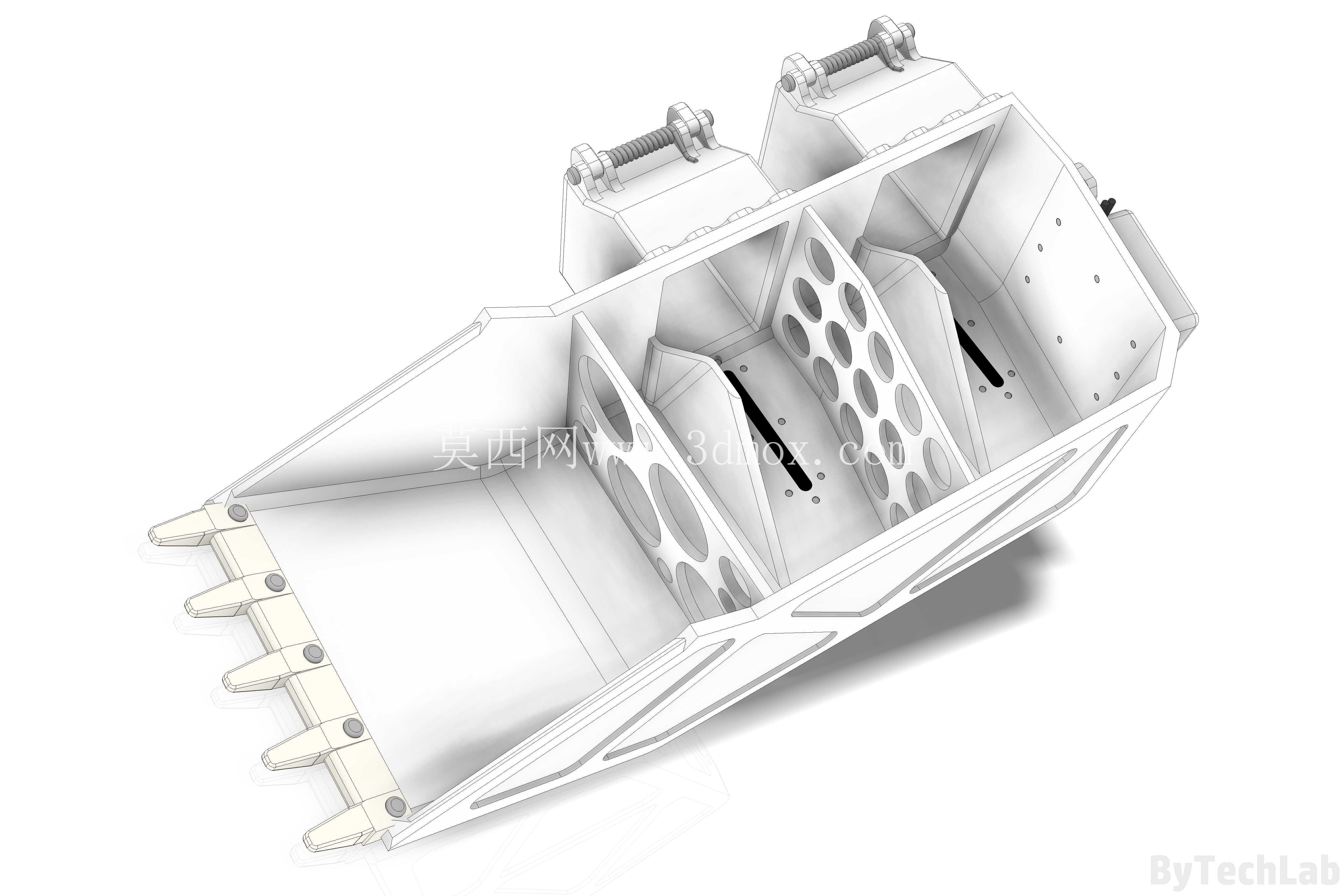

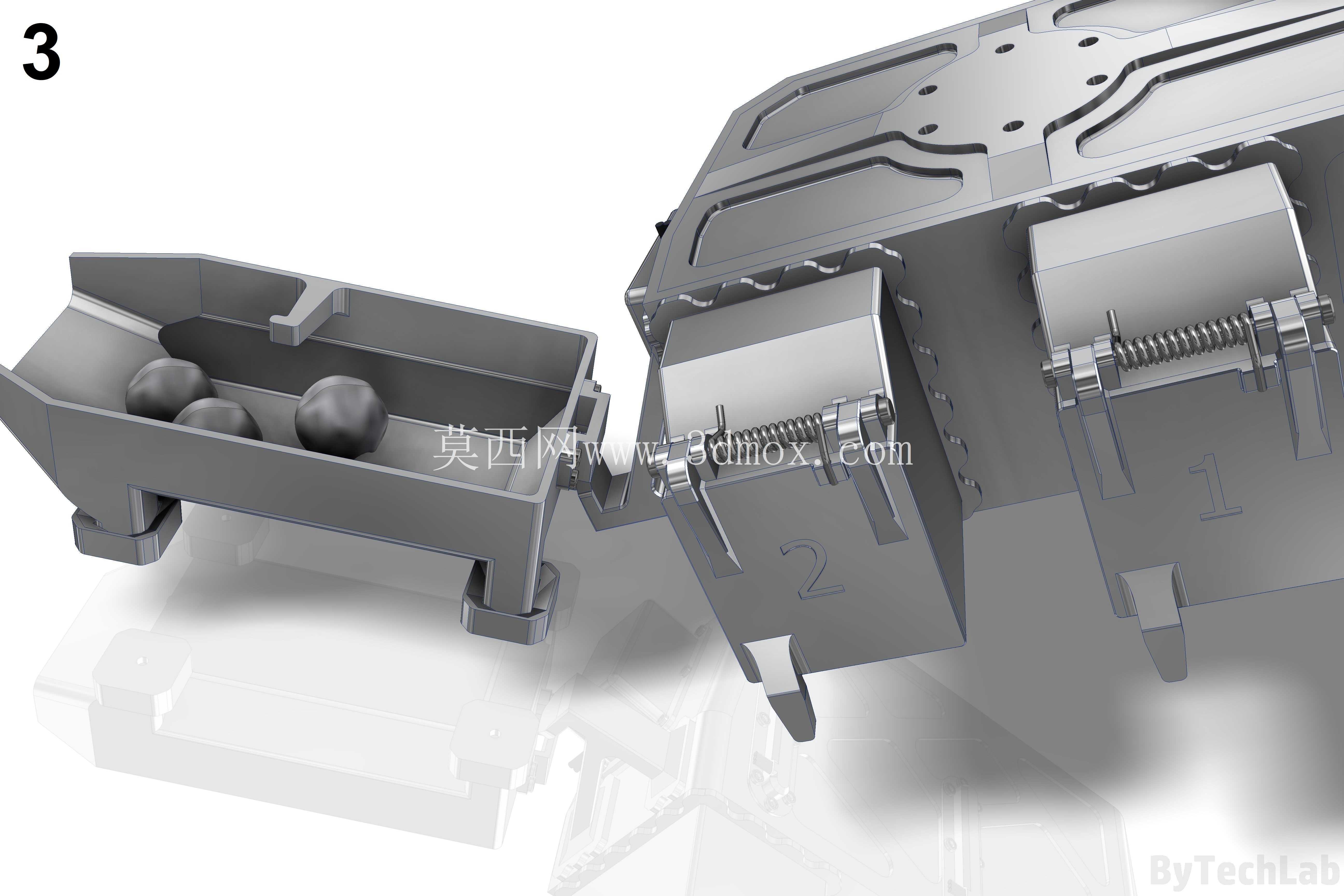

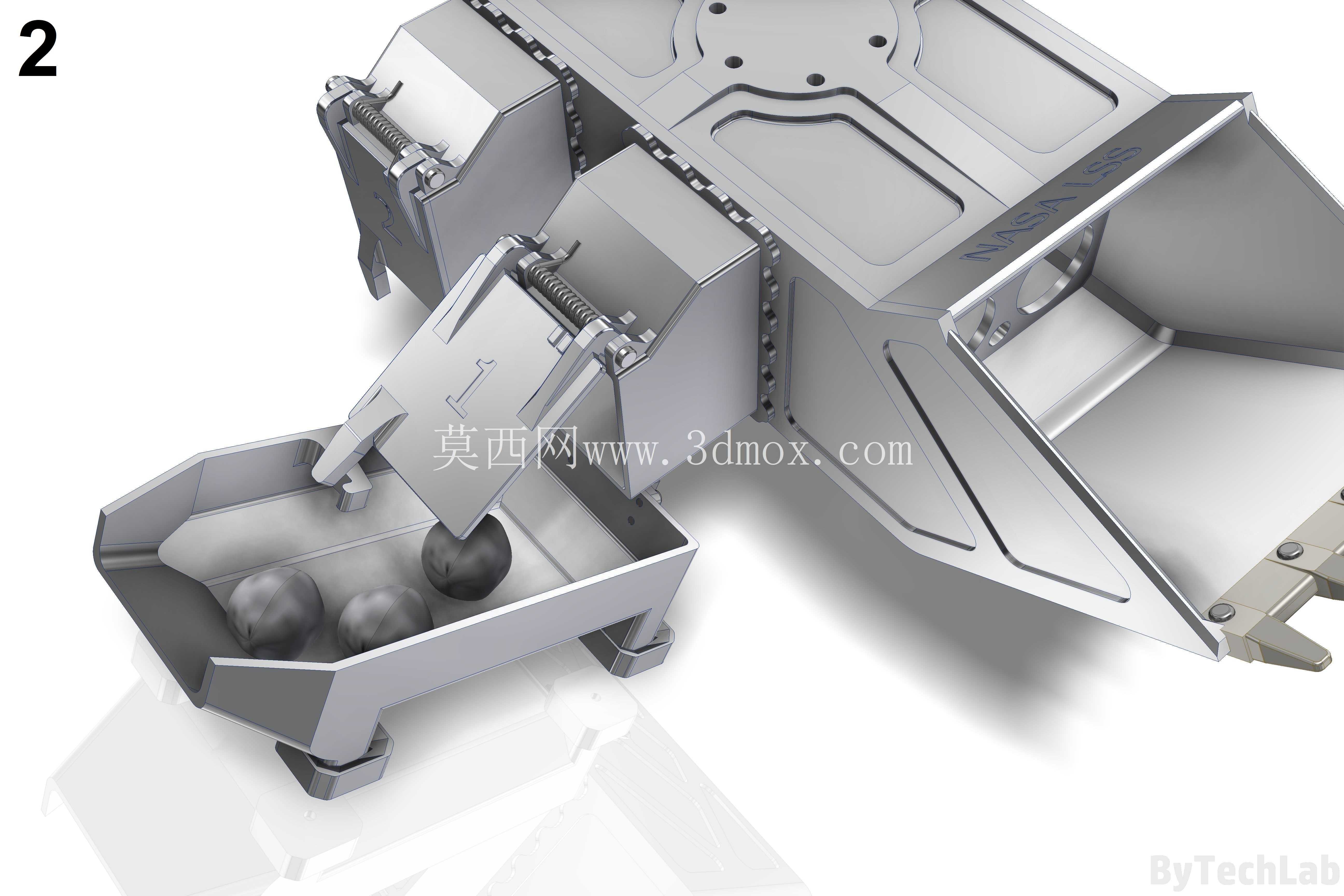

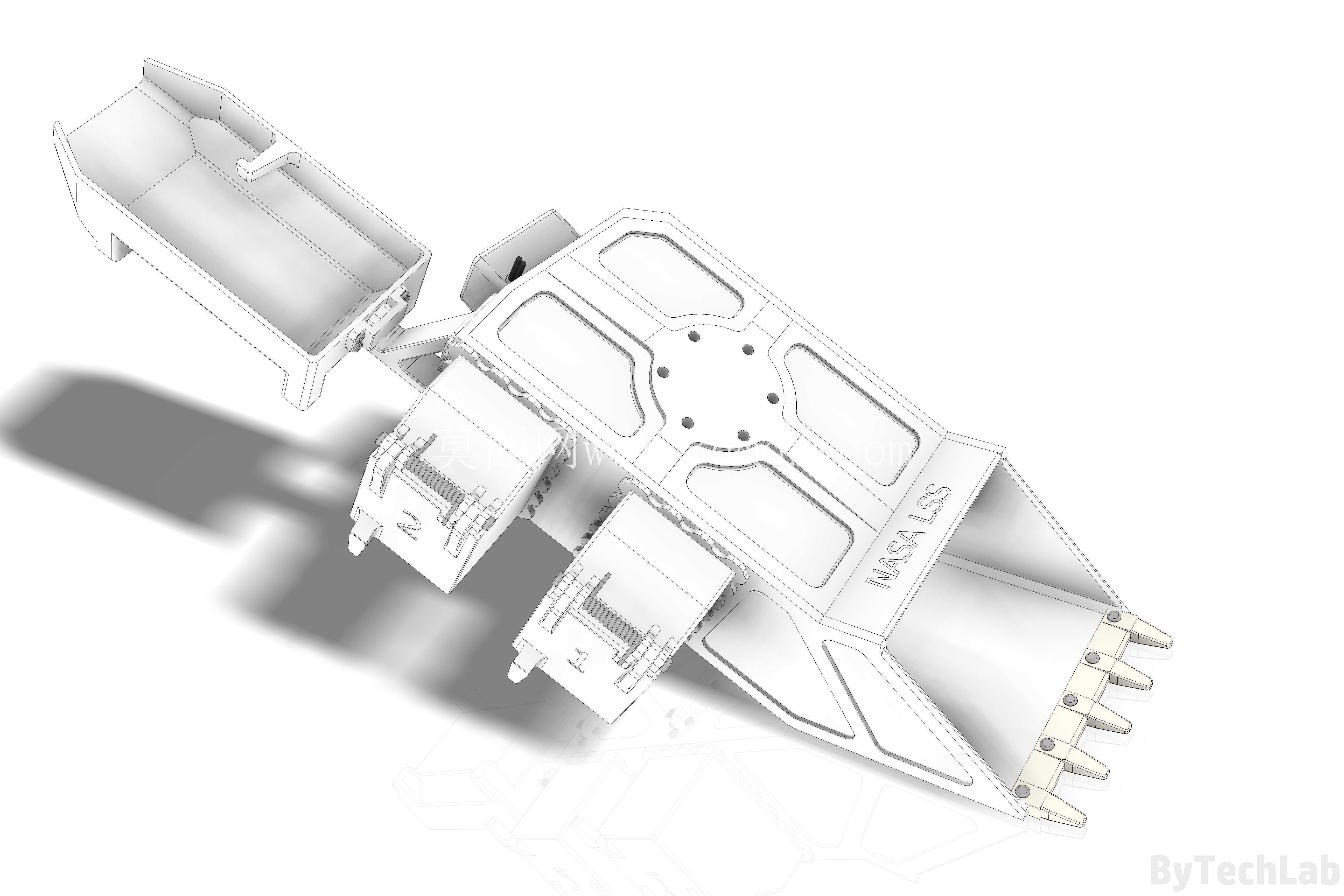

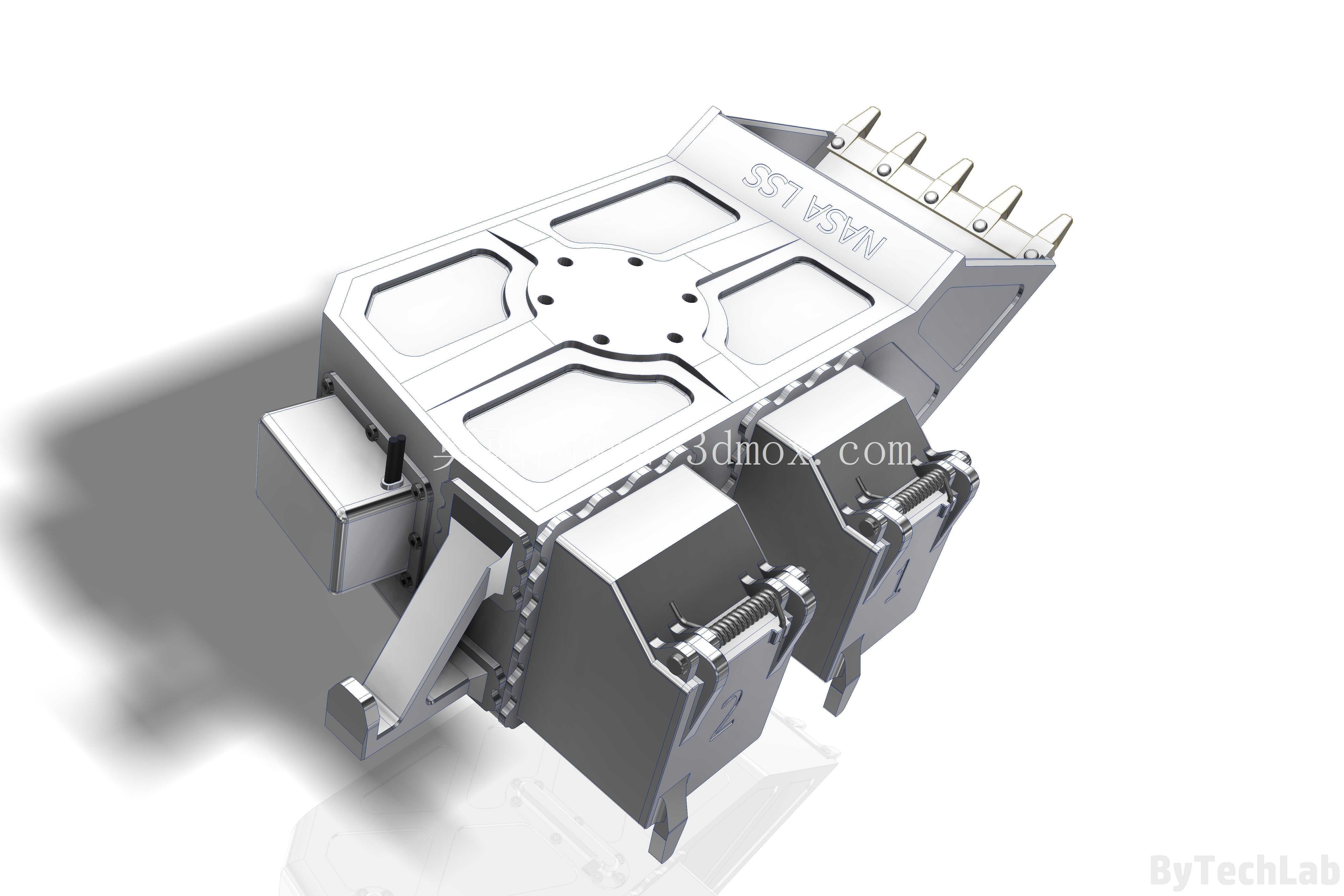

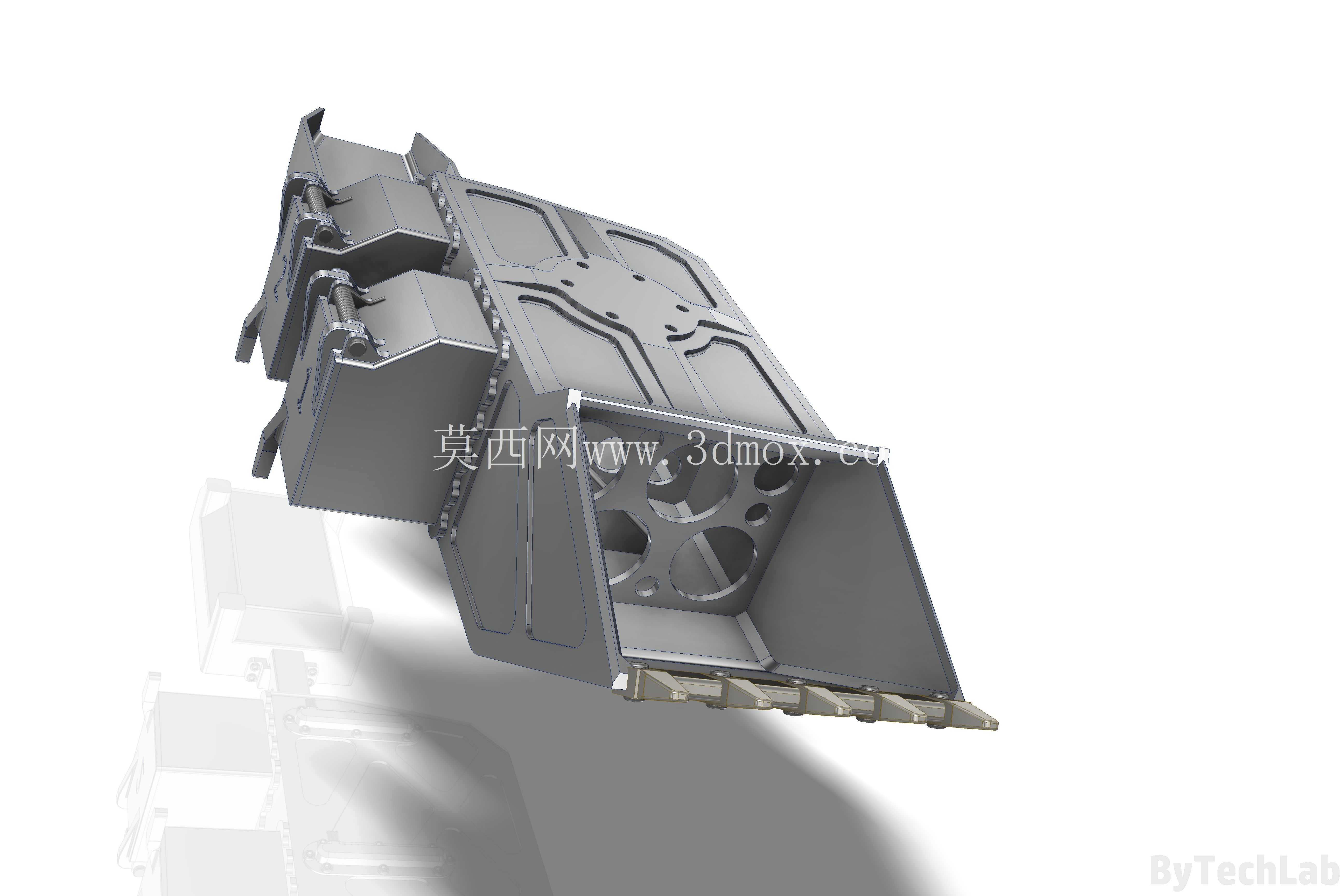

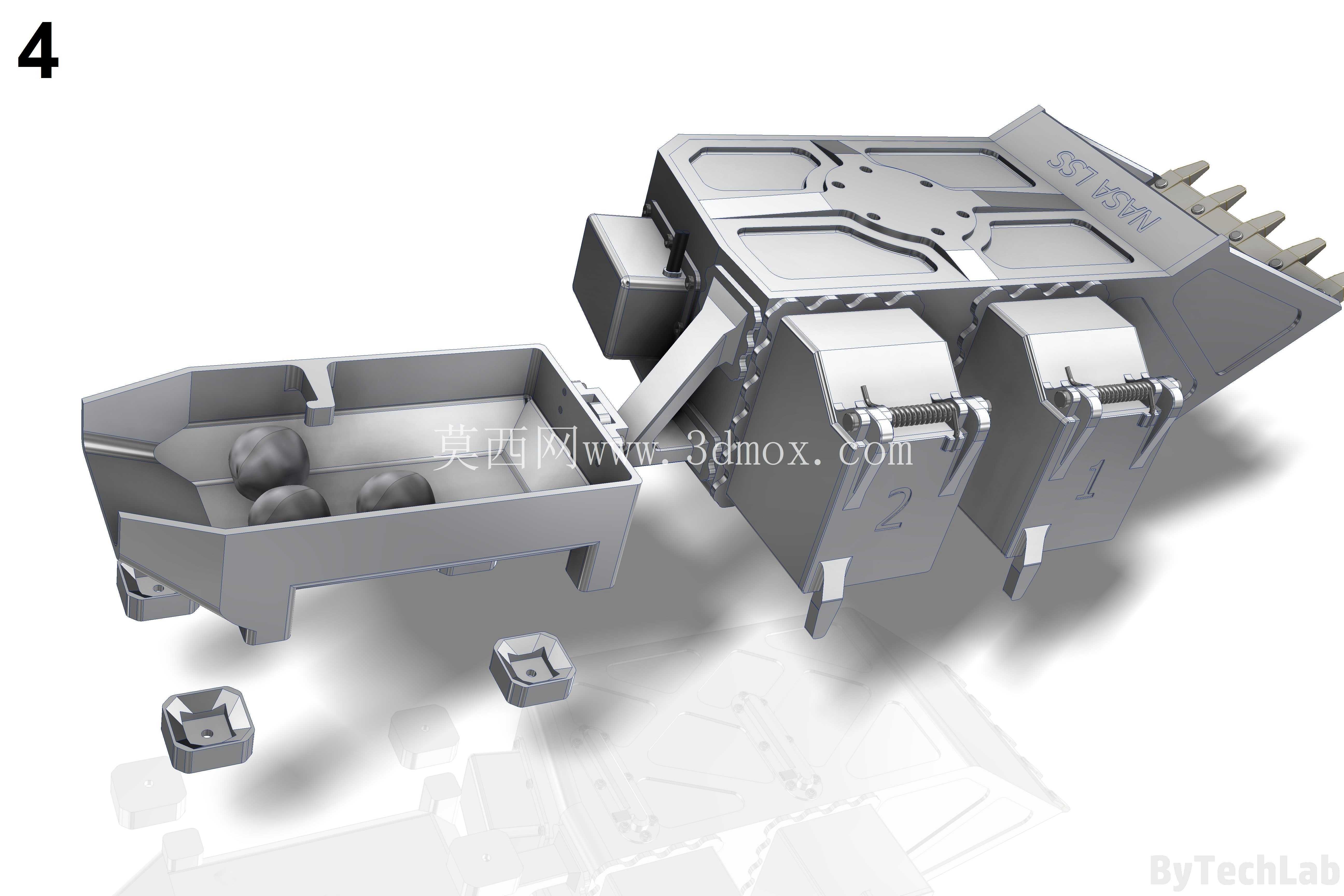

　　从功能逻辑上看，整套机构分为挖掘铲斗、振动筛分模块、样本暂存容器、视觉校准靶标四个核心单元，挖掘铲斗前端设置多齿形切削刃，可在低推力输入下切入压实度不均的月壤风化层，铲斗侧壁开设限位卡槽，可与漫游车机械臂末端的快换接口实现刚性锁止，锁止面设置定位销孔，重复定位精度控制在0.1毫米范围内，保证每次采样作业的姿态一致性。振动筛分模块集成于铲斗与出料通道之间，采用偏心块振动结构，振动频率可根据月壤颗粒度自适应调整，筛分网孔直径设置为1.2厘米，可将不符合粒径要求的大块岩屑直接筛除，符合要求的风化层样本通过两个对称布置的出料通道分别送入独立的暂存容器，每个出料通道内置红外式料位检测单元，当样本填充至设定高度时自动触发振动停止信号，避免样本溢出污染机构运动副。

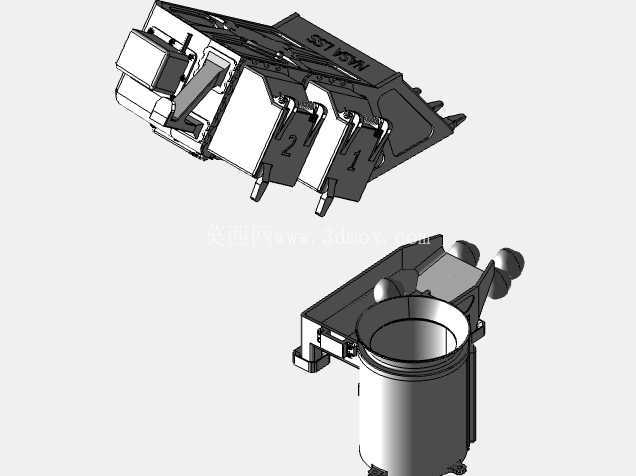

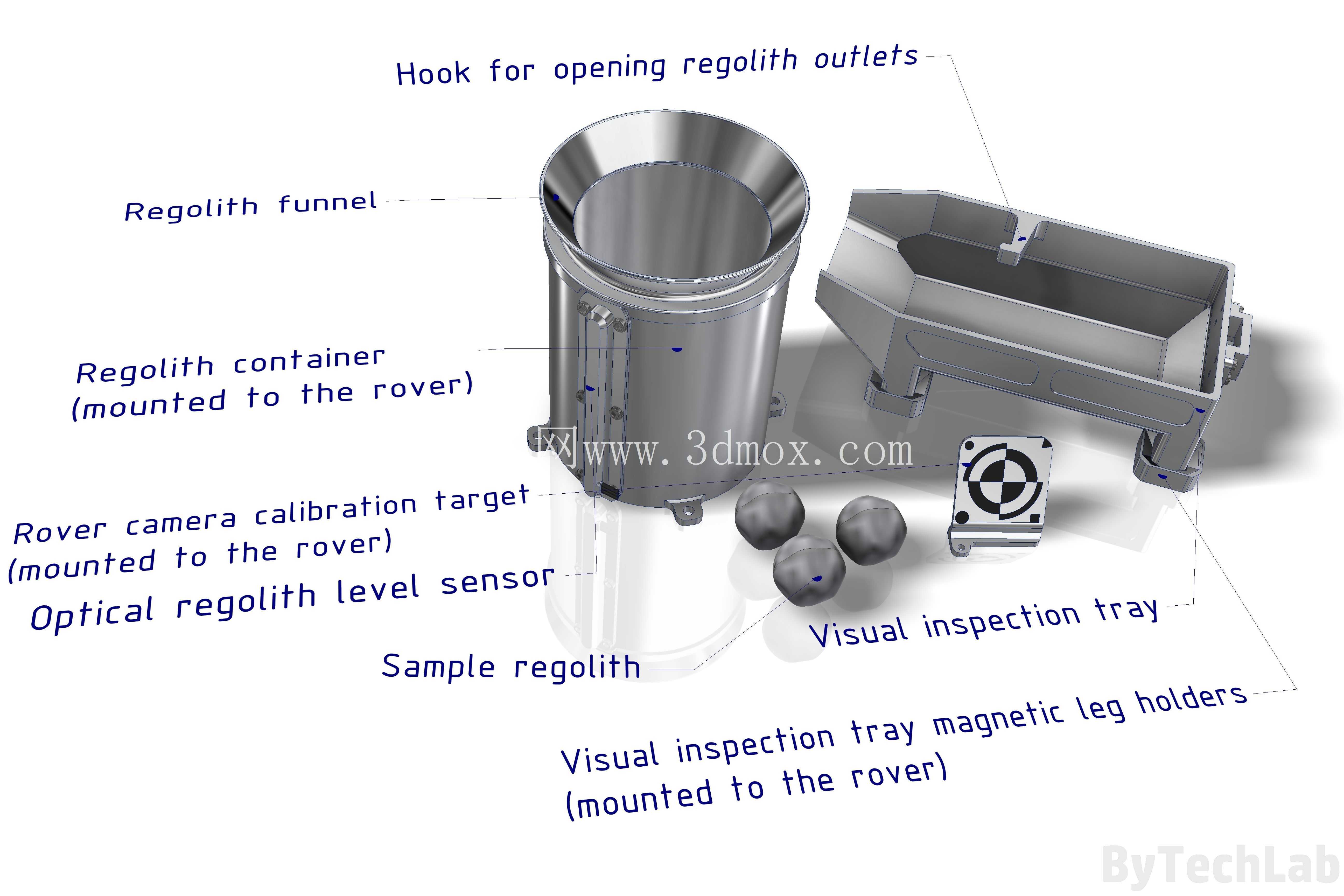

　　样本暂存容器采用薄壁筒式结构，容器侧壁设置密封卡槽，样本采集完成后可通过漫游车的辅助操作机构完成密封，避免样本在转运过程中受到污染，容器底部设置定位凸台，可直接适配漫游车样本存储舱的固定接口，无需额外转接结构。视觉校准靶标分为两类，一类固定于机构本体的基准面，用于漫游车桅杆相机对采样机构的初始姿态校准，另一类为独立放置的校准块，可放置于采样点位旁，为采样深度、挖掘范围提供视觉参照，保证采样作业的位置精度。

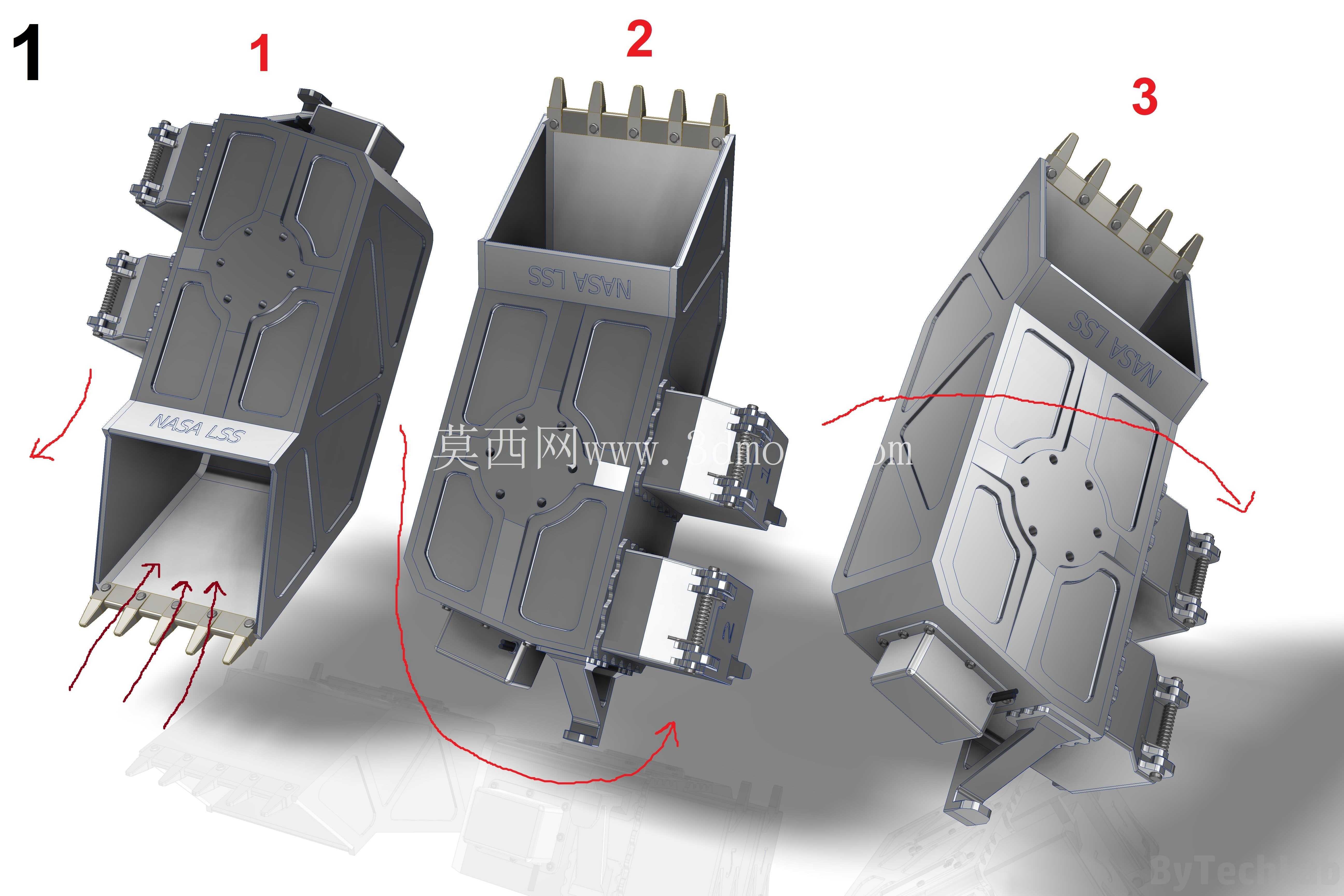

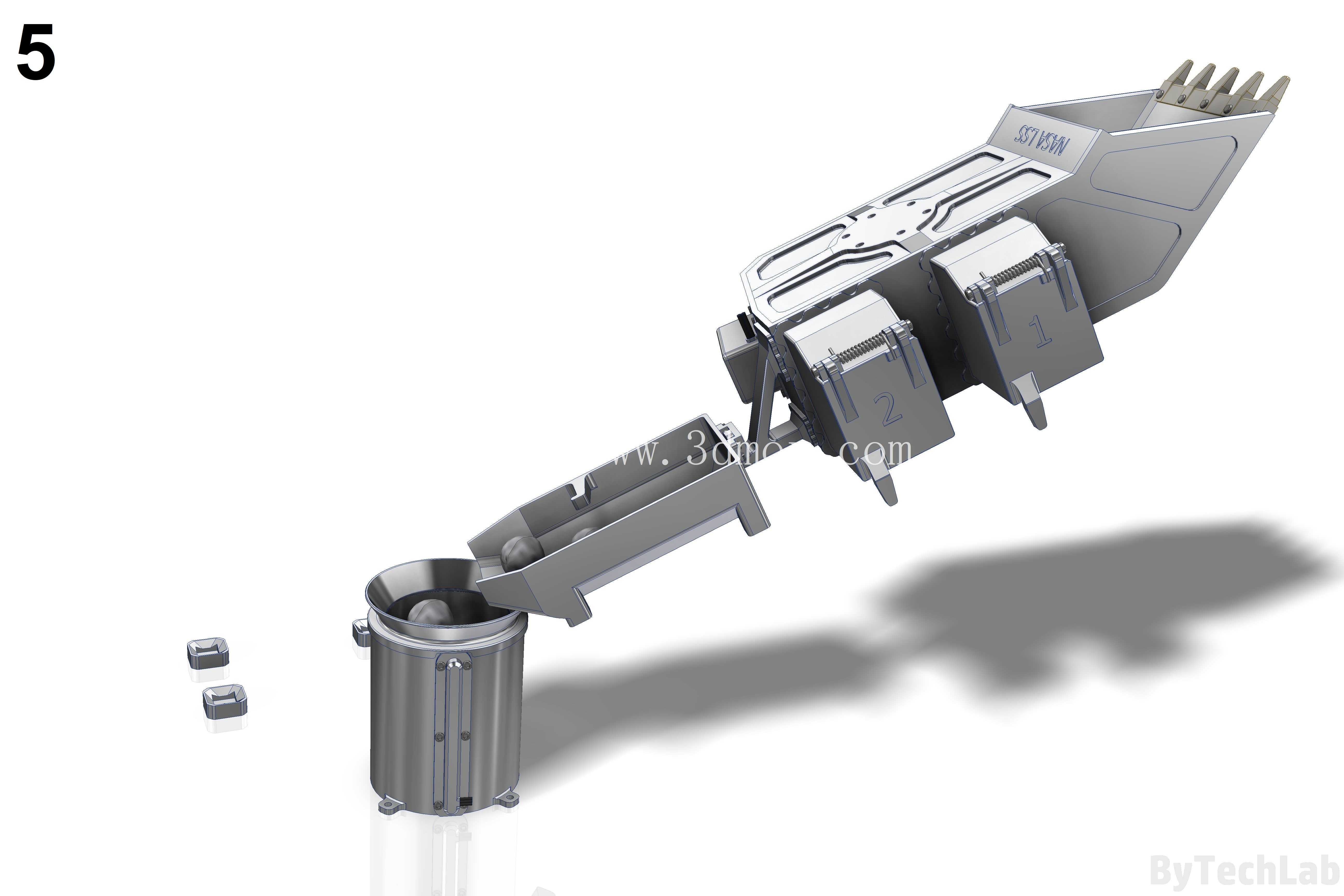

　　整套机构的安装边界充分考虑漫游车的载荷挂载限制，整体挂载后超出机械臂安装面的最大外伸尺寸控制在漫游车通行宽度范围内，避免行进过程中与月面凸起岩石发生碰撞，所有电气接口采用航天级密封连接器，布线全部内嵌于结构件的走线槽内，线缆外层包覆防宇宙射线辐射的屏蔽层，避免空间辐照导致线缆绝缘层老化破损。在作业流程逻辑上，整套机构的动作序列完全适配无人自主探测的控制逻辑，首先通过视觉校准完成采样点位定位，机械臂带动挖掘铲斗下切至设定深度后完成铲取动作，随后抬升铲斗并翻转180度，启动振动模块完成样本筛分，待料位传感器反馈样本填充完成后，调整铲斗姿态将暂存容器对准漫游车的样本存储位，完成样本转移后复位至初始姿态，等待下一次采样指令。结构设计过程中充分考虑了冗余备份需求，两个出料通道可独立工作，当其中一个通道出现卡滞故障时，另一个通道仍可完成采样作业，振动模块采用双驱动单元备份，单个驱动单元失效时仍可维持额定振动频率的70%输出，保证筛分功能不中断。所有结构件的边角均做圆角钝化处理，避免尖锐边角在装配或作业过程中划破航天服外层或线缆屏蔽层，外露的紧固件全部采用防松结构，避免发射阶段的振动以及月面作业过程中的冲击导致紧固件松脱。
