TP4056锂电池充电板1A5V充电模块结构设计

日常做小型便携电子设备的结构集成时，供电补能模块的选型和结构适配一直是绕不开的环节，这款基于TP4056方案的1A 5V充电板，是小容量单节锂电池充电场景里应用极广的成熟方案。先从实际落地的场景说，它常被嵌入到小型手持检测设备、便携DIY数码外设、低功耗物联网传感节点、小型桌面创意电子装置里，负责给单节3.7V锂电池完成恒流恒压充电流程，同时板载的8205A配合配套保护芯片，能实现过充、过放、过流、短路的基础保护，不用额外再叠加独立的保护电路，能大幅压缩整机的供电部分占用空间。

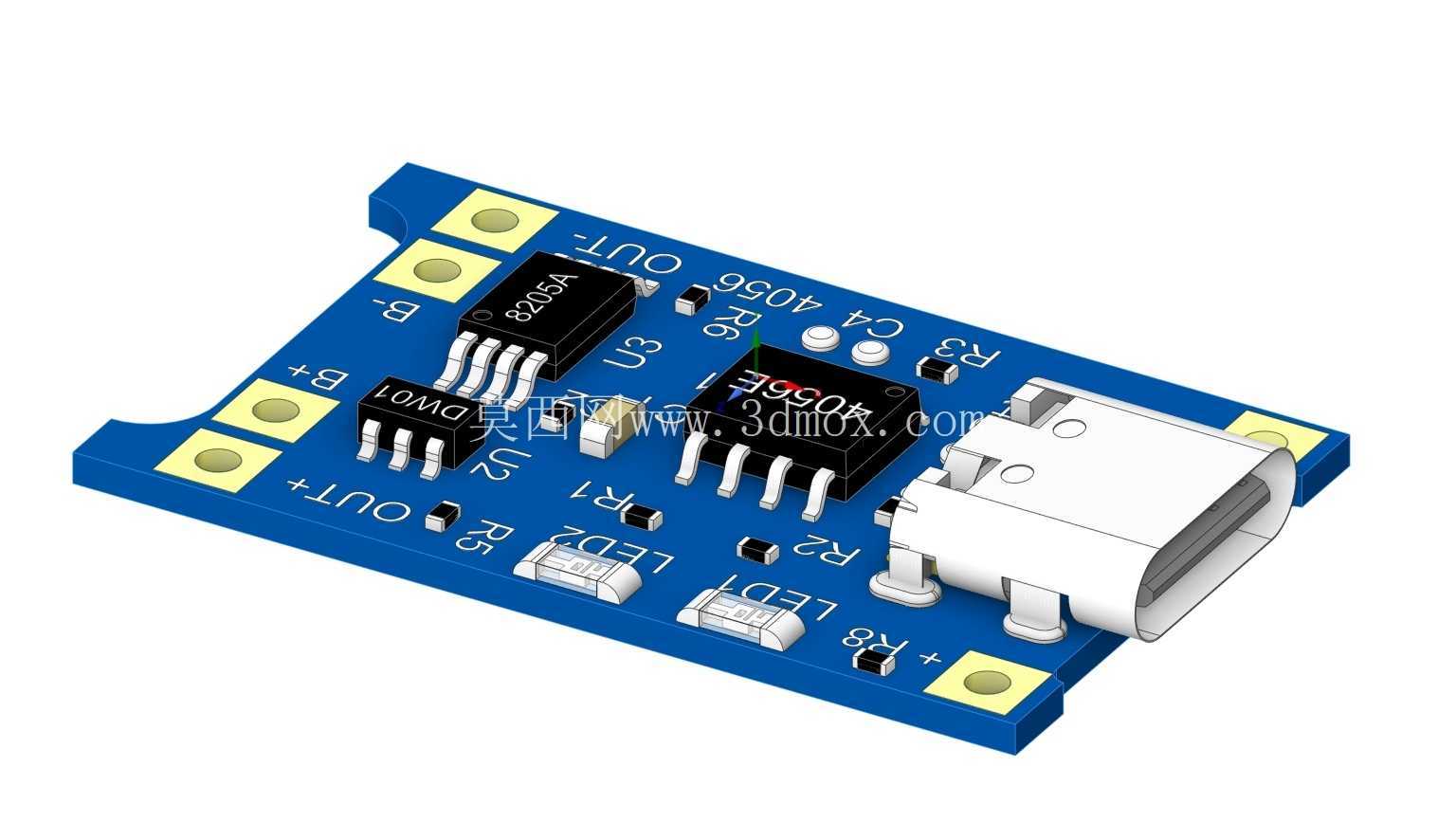

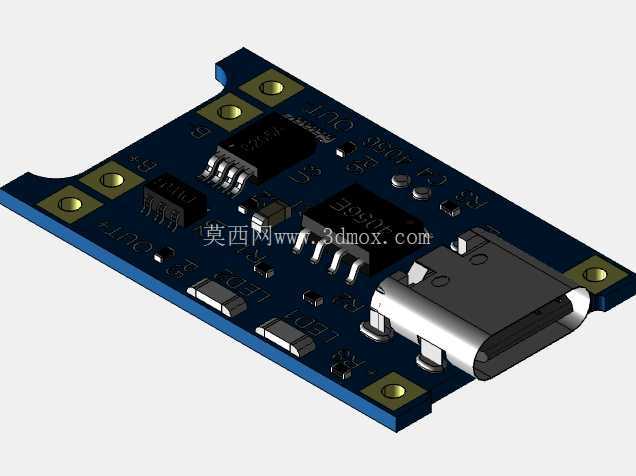

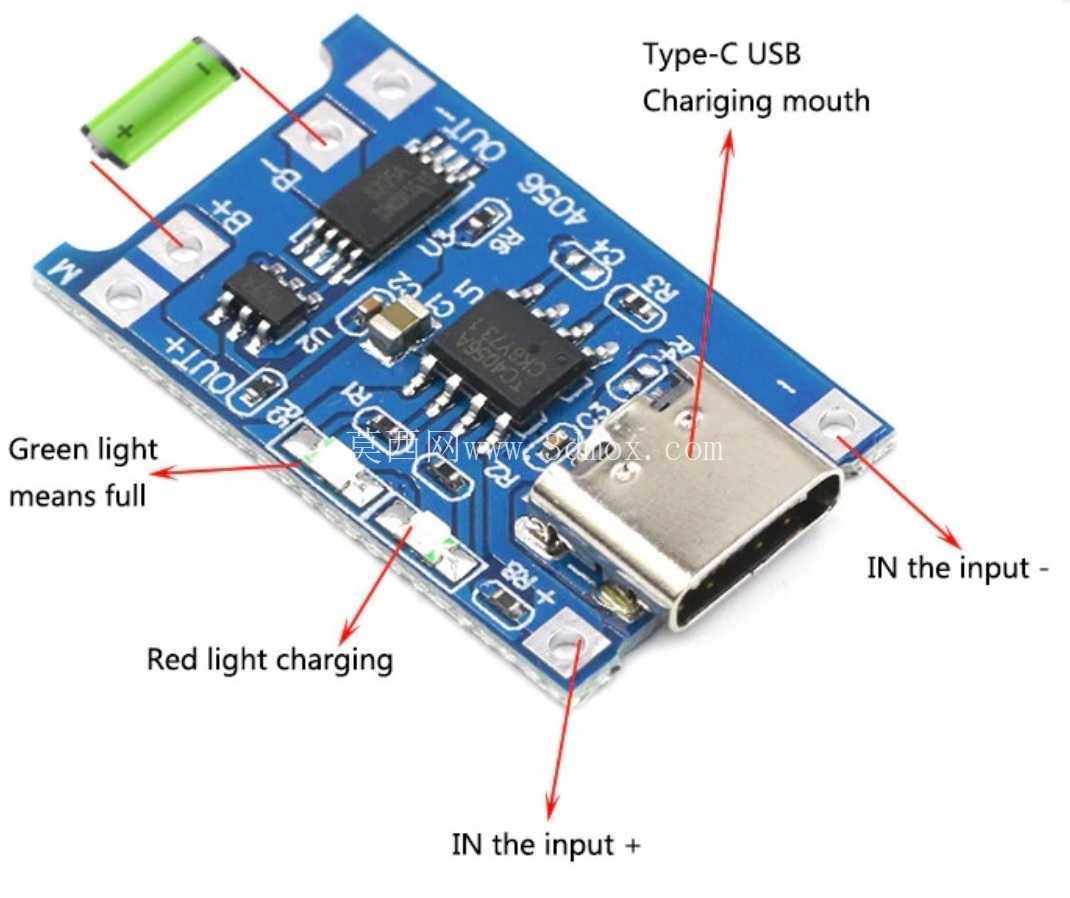

从设计思路上拆解，这块板的布局完全围绕小体积集成的需求做了优化，输入接口采用Micro USB座，位置放在板端的一侧，接线时不会和板上其他元件产生干涉，接口的焊盘做了加大处理，能承受日常插拔的受力，避免多次插拔后焊盘脱落。板上的两个核心芯片，TP4056充电管理芯片和8205A双MOS管分别布置在板身的不同区域，中间预留了足够的铺铜间距，既方便生产时的SMT贴片作业，也能在工作时分散发热，避免热量集中在局部区域导致元件温升过高。板上的两个LED指示灯分别对应充电中、充电完成的状态，布局在板边位置，做结构外壳设计时可以直接在对应位置开透光孔，不用额外加导光结构就能直观看到充电状态。

再说到安装边界和尺寸适配，这块板采用长条形的PCB轮廓，四个角都预留了圆形的安装固定孔，孔位的间距经过标准化设计，既可以用M2的铜柱配合螺丝做架高固定，也可以直接用双面胶粘贴在设备壳体的内部筋位上，固定方式非常灵活。板上的输入输出焊盘都做了露锡处理，B+、B-焊盘对应连接锂电池的正负极，OUT+、OUT-焊盘直接对接后级负载电路，焊盘的尺寸足够大，无论是手工焊接还是波峰焊都能保证焊接可靠性，不会出现虚焊脱焊的问题。板上的阻容元件全部采用0805封装的贴片元件，整体板身厚度控制在1.6mm标准PCB厚度，加上最高的USB接口的总高度不超过6mm，在结构堆叠时只需要预留7mm左右的高度空间就能完成装配，对内部空间局促的小型设备非常友好。

实际做结构适配的时候要注意，TP4056芯片在满负载1A充电时会有一定的温升，结构设计时不要在芯片正上方布置紧贴的隔热壳体，最好预留1mm以上的空气间隙帮助散热，如果设备是密闭外壳，可以在对应芯片位置的壳体上开微型散热孔，或者在芯片表面贴一层薄导热硅胶垫把热量传导到壳体上，避免长时间充电时芯片触发过热保护。另外板上的USB接口的金属外壳是和输入地连通的，做绝缘设计时要注意不要让金属外壳和设备内部的其他带电部件接触，避免出现短路问题。四个安装孔是和PCB地网络连通的，如果用金属螺丝固定，要注意安装面的绝缘处理，或者改用尼龙螺丝固定，避免出现接地短路的问题。

从功能特性上看，这款充电板的充电截止电压固定在4.2V，恒流充电电流可以通过板上的预留电阻调整，默认配置是1A充电电流，能适配容量在500mAh到2000mAh之间的单节锂电池，充电流程完全符合锂电池的充电曲线，先预充激活亏电电池，再恒流大电流充电，最后恒压补电到截止电流后停止充电，配合保护电路的功能，能有效延长锂电池的循环使用寿命。板上的元件布局没有出现飞线或者跳线，全部走PCB内层和表层布线，布线时大电流路径做了加宽处理，能承受1A的持续电流通过，不会出现线损过大导致的充电电压不足问题。
