安装式机器人锂电池组钣金外壳结构设计

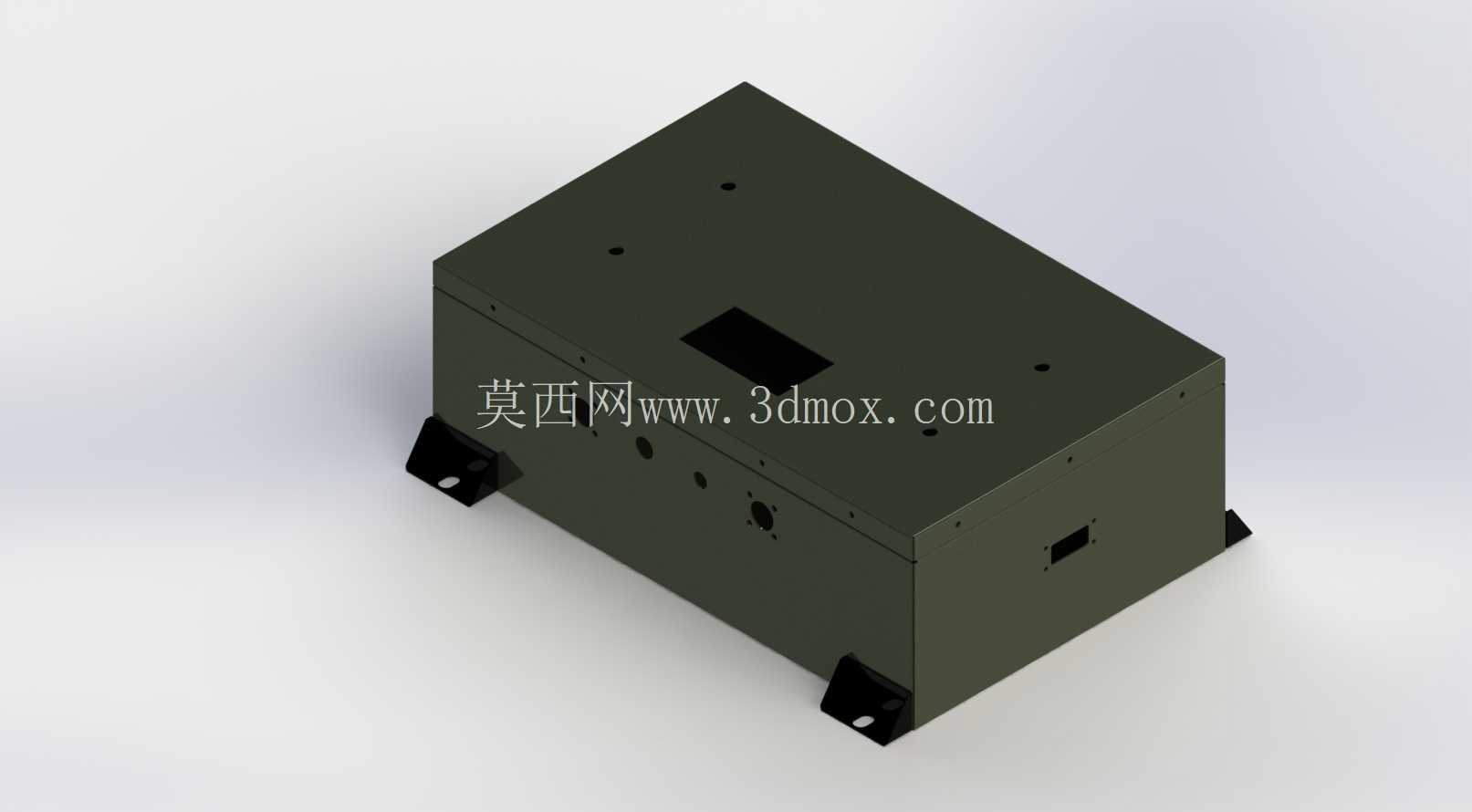

　　在移动机器人、AGV等自主移动设备的动力系统搭建中，电池组的防护壳体是容易被忽略却直接影响设备运行可靠性的核心结构件，这款底座安装式的钣金电池盒，正是针对这类场景的实际安装需求完成的结构设计。不同于常规嵌入式或绑带固定的电池外壳，这款壳体采用底部带安装支脚的结构形式，支脚预留了标准安装孔位，能够直接通过螺栓固定在机器人底盘的预设安装位上，不需要额外设计转接支架，大幅减少底盘结构的冗余设计，同时也能降低装配环节的工时消耗。从实际应用场景来看，这类钣金电池盒主要适配室内外作业的轮式机器人、巡检AGV、小型服务机器人的动力锂电池组安装，这类设备往往需要在行进过程中承受颠簸、振动，部分场景还会存在少量粉尘、溅水的情况，因此壳体的结构强度与防护性能是设计阶段的核心考量。整个壳体采用分体拼接的钣金结构，主体为围板折弯拼接成型，底部与安装支脚采用焊接或螺栓紧固的方式连接，既能够保证整体结构的刚性，也方便后期电池组的装入与维护。

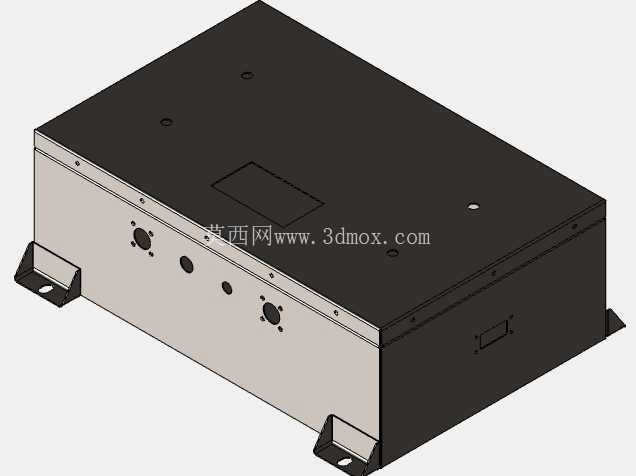

　　壳体顶面预留了状态观察窗口位，可直接嵌入电池电量显示模块或者通讯接口面板，不需要后期在成品壳体上二次开孔，避免破坏壳体的整体防护性能；侧面预留的多个不同孔径的安装孔位，分别对应动力线出线、通讯线出线、手动开关安装、散热通风的功能需求，孔位位置均做了翻边处理，既能够提升孔位处的结构强度，也能避免线束穿过时被钣金锐边割破绝缘层，降低线路短路的风险。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯半径，避免折弯处出现裂纹或者应力集中的问题，拼接边的公差配合按照IT12级精度设定，既能够保证拼接后的缝隙均匀，也不会因为公差要求过高提升加工成本。

　　安装支脚的位置设计避开了机器人底盘上的轮组安装位、线路走线槽，支脚向外延伸的尺寸经过核算，能够保证电池盒安装后，壳体底部与底盘平面之间预留5mm的间隙，既可以避免底盘表面积水直接接触壳体底部造成锈蚀，也能给底部的散热留出足够的空气流通空间。壳体的内部尺寸按照常规方形磷酸铁锂电池组的排布尺寸设计，内部预留了1mm的绝缘层安装间隙，可在壳体内壁贴附环氧绝缘板，避免电池组直接与金属钣金接触造成漏电风险；壳体的拼接缝处预留了密封胶条的安装槽位，装配时嵌入发泡密封胶条后，能够达到IP54级的防护等级，完全满足常规工业场景下的防尘防溅水需求。

　　不同于市面上通用的方形电池盒，这款设计的安装支脚采用下沉式设计，安装后电池盒的整体重心更低，能够有效降低移动机器人行进过程中的重心高度，提升设备急停、转向时的稳定性，避免因为电池位置过高导致设备侧翻。在结构强度校核阶段，针对支脚的承重能力做了专项优化，支脚与壳体主体的连接位置增加了三角加强筋，能够承受不低于50kg的整体载荷，完全满足大容量锂电池组的承重需求，即使设备在颠簸路面长期运行，也不会出现支脚变形、壳体脱落的问题。壳体表面采用喷塑处理，颜色选用深军绿色，既能够提升壳体的耐锈蚀能力，也能适配多数工业机器人的外观配色，不会出现视觉上的突兀感。在实际装配流程中，这款壳体可以先完成内部电池组、BMS管理系统的预装与接线，测试无误后再整体通过底部支脚固定到设备底盘上，相比传统的内置式电池仓，这种独立外置的安装形式，后期维护时不需要拆解设备主体外壳，只需要松开支脚的固定螺栓即可将整个电池盒拆下，大幅提升后期电池更换、检修的效率。设计时也充分考虑了不同容量电池组的适配性，壳体的高度方向预留了一定的冗余空间，可以通过调整内部绝缘垫的厚度，适配不同高度的电芯排布方案，不需要重新开模或者调整钣金折弯参数，能够覆盖同系列不同容量电池组的安装需求，降低衍生型号的开发成本。
