FPV远程无人机折叠双叶螺旋桨结构

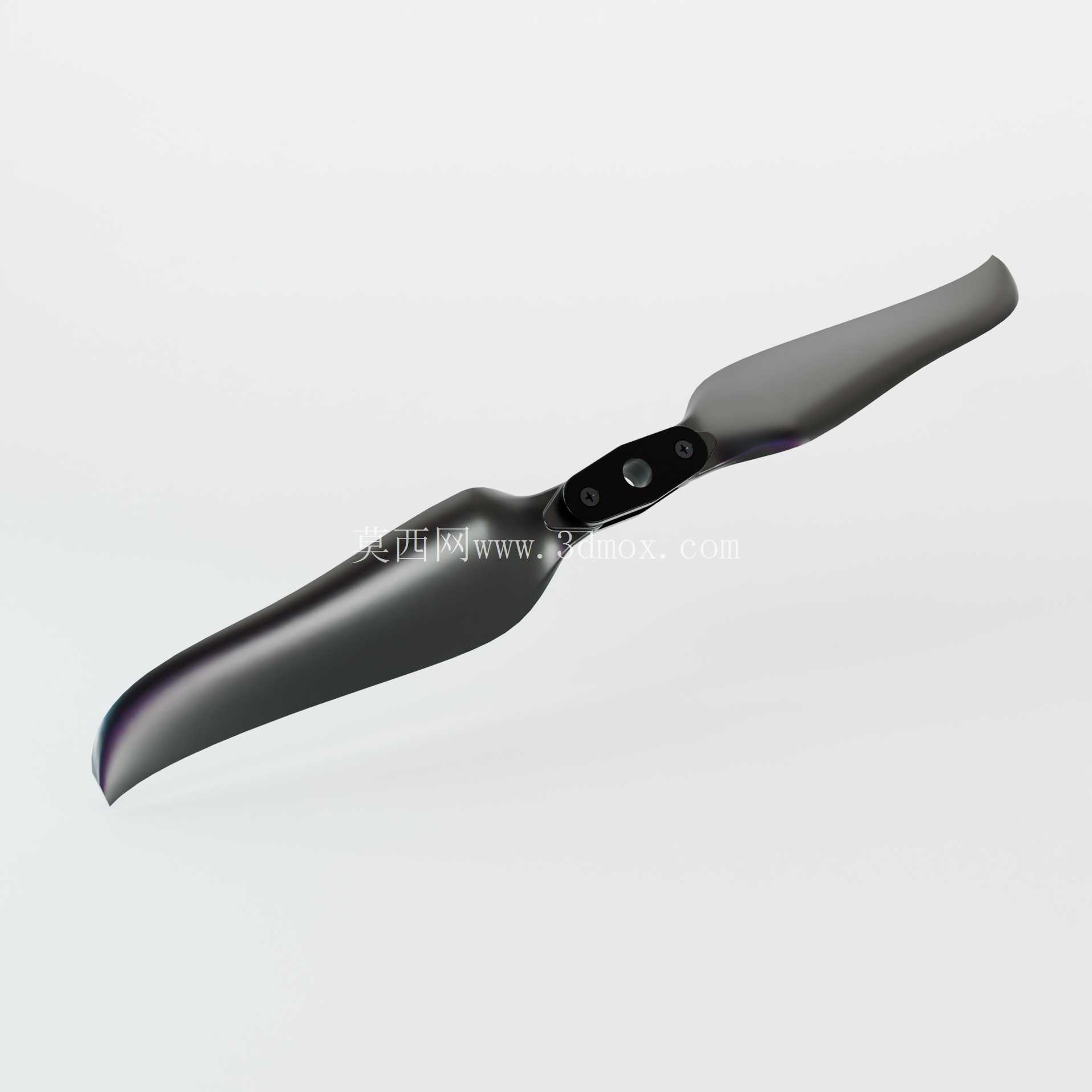

在RC与FPV远程无人机的整机结构设计中，动力输出端的螺旋桨选型与结构适配，直接决定了整机的续航表现、飞行稳定性以及外出携带的便捷性，这款折叠双叶螺旋桨的三维结构，正是针对长航程飞行场景下的多维度需求完成的结构还原。从实际应用场景来看，这类折叠桨主要适配大轴距的远程FPV载机、固定翼巡航无人机以及长航时测绘无人机，区别于普通自紧式快拆桨，折叠结构的核心设计初衷，是解决大尺寸桨叶在整机收纳、运输过程中的空间占用问题——常规10英寸一体桨在收纳时需要预留超出机身宽度的桨叶空间，不仅会增加收纳包的尺寸要求，还容易在运输过程中因为磕碰导致桨尖变形、桨叶表面出现划痕，影响动平衡表现，而折叠结构可以让两片桨叶在电机停转后自然收拢贴合机臂侧面，大幅降低收纳状态下的整机横向尺寸，同时减少桨叶受外力磕碰的概率。

从功能特性来看，这款螺旋桨的桨叶翼型经过针对性优化，采用了高升阻比的低雷诺数翼型设计，在巡航转速区间内可以保持较高的气动效率，减少动力损耗，匹配远程飞行时的低功耗巡航需求。桨叶根部的折叠铰接结构做了阻尼限位设计，当电机启动转速达到阈值后，离心力会带动两片桨叶自动展开到工作位置，铰接处的阻尼结构可以避免桨叶在飞行过程中出现非预期的折叠晃动，保证高速旋转时的桨叶角度一致性，减少气动扰动带来的飞行震动。桨毂位置采用了双安装孔定位结构，安装孔的间距与市面上主流的22系列、23系列无刷电机安装座尺寸匹配，安装时可以通过两颗螺丝直接固定在电机转子端面上，定位精度更高，不会出现单孔安装的桨叶打滑问题。

从设计思路的维度拆解，整个结构的建模过程优先保证了气动外形与安装边界的准确性：桨叶的扭转角从根部到桨尖呈现线性渐变的趋势，根部安装角更大，保证低转速下的拉力输出，桨尖位置安装角逐步收小，降低桨尖涡流带来的能量损耗，同时桨尖做了切尖处理，减少高速旋转时的翼尖噪音。桨叶的厚度分布也遵循气动载荷的分布规律，根部位置厚度更大，承担旋转时的离心力与气动弯矩，向桨尖位置逐步减薄，在保证结构强度的前提下尽可能降低桨叶自身重量，减少电机的转动惯量，提升动力响应速度。折叠铰接处的转轴采用了间隙配合设计，既保证桨叶可以顺畅转动折叠，又不会出现过大的旷量，避免旋转时因为间隙问题导致的动平衡偏差。

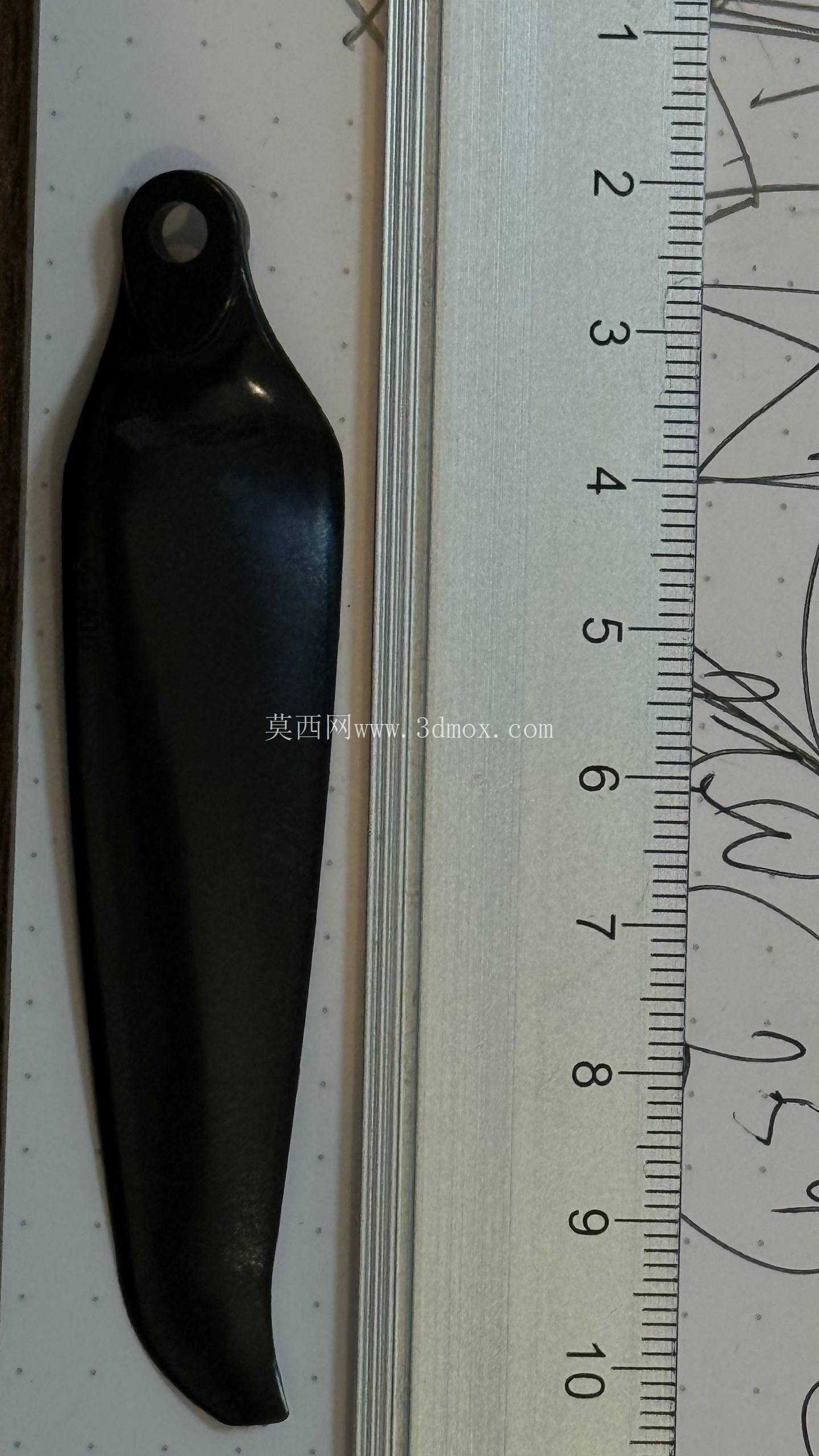

从安装边界与尺寸参数来看，这款螺旋桨的展开直径为10英寸，螺距匹配3.6英寸的拉力需求，适配KV值在1300-1800区间的无刷电机，搭配4S锂电池供电时可以在巡航阶段保持较高的效率。桨毂的安装面为平面设计，安装时不需要额外加装减震垫片，只要保证电机安装端面的平面度即可，两片桨叶展开后的同轴度公差控制在0.1mm以内，建模时还原了桨叶表面的哑光磨砂质感，实际生产中这类桨叶多采用碳纤维增强尼龙材料注塑成型，在保证刚度的同时具备一定的韧性，遇到轻微磕碰时不会直接断裂。需要注意的是，这类折叠桨在装机前需要手动检查铰接处的转动顺畅度，避免因为异物卡滞导致桨叶无法正常展开，引发起飞阶段的动力失衡问题，同时在做动平衡调整时，需要在桨叶展开锁定的状态下进行，保证平衡精度符合飞行要求。对于结构设计从业者而言，这类折叠桨的铰接结构设计思路也可以延伸到其他需要展开/收纳切换的旋转部件上，通过离心力实现自动锁止的结构形式，不需要额外的驱动机构，可靠性更高，结构重量也更轻，非常适合对重量敏感的航空类模型产品设计参考。
