轻型皮带式物料输送装置结构设计

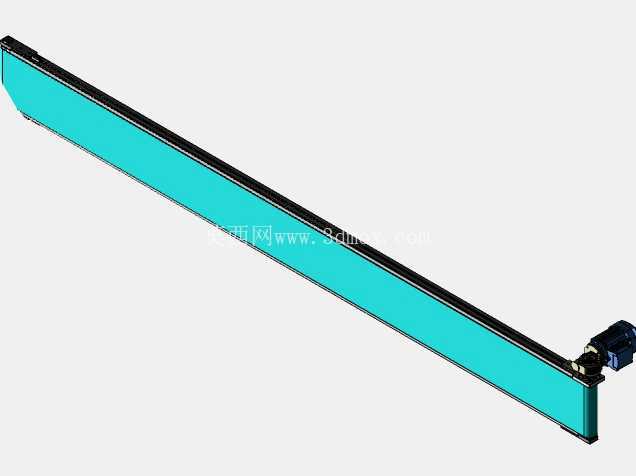

这款轻型带式输送结构，主要面向轻工生产场景里的小尺寸轻质工件转运需求搭建，整体机架采用标准工业铝型材拼接成型，在车间布局调整时可快速拆解重组，适配多工位间的短距离物料衔接。从实际应用场景来看，这类输送装置常布置在装配工位之间、分拣工序前端或是小型包装线的进料段，用来输送重量较轻的塑胶件、电子组装半成品、小包装成品，单段线体的负载上限控制在较低区间，避免重载导致的皮带跑偏、型材变形问题。

设计阶段优先考虑了安装边界的适配性，线体主体采用窄幅长条形布局，宽度控制在常规轻型输送的常用尺寸区间，长度可根据现场工位间距做模块化拼接，端部驱动单元采用侧装式布局，不会额外占用线体首尾的正向安装空间，在场地局促的车间角落也能完成布设。机架的铝型材槽道可直接加装光电传感器安装支架、工件挡停机构、侧边导向条，不需要额外在型材上钻孔焊接，现场改造调整的效率远高于焊接钢架结构。

功能特性上，线体的输送面采用平皮带传动，运行过程噪音低，不会对表面易刮花的工件造成磕碰损伤，端部驱动辊做了腰形孔张紧结构，日常维护时不需要拆解整体机架，只需调整端部螺栓即可完成皮带张紧度调节，降低运维的工作量。线体的支撑脚采用可调脚杯结构，可根据现场地面的平整度调整整体高度，也能适配不同高度的生产设备对接需求，当需要对接高度差较小的工位时，可通过调整脚杯高度实现±50mm范围内的高度适配，不需要额外加装过渡衔接结构。

从结构设计思路来看，整体没有采用复杂的定制钣金件，绝大多数结构件都选用标准工业配件，铝型材切割后直接用角件连接，驱动端选用标准的减速传动组件，皮带选用常规的轻型工业输送平带，既降低了整体的制造成本，也方便后期更换易损件，不需要单独定制配件。线体的侧边预留了足够的安装槽位，可根据生产需求加装透明防护罩、工件计数装置、不良品剔除拨杆，拓展性较强，能适配不同轻工行业的生产需求，比如电子组装行业可在侧边加装防静电挡板，包装行业可加装条码扫描支架，小五金加工行业可加装冷却风嘴安装位。

实际安装时需要注意，线体的整体直线度要控制在合理范围内，避免皮带长期跑偏磨损，驱动端的安装要保证辊筒与线体长度方向垂直，张紧时两侧的张紧量要保持一致，否则运行过程中很容易出现皮带侧边磨损、打滑的问题。支撑脚的固定要保证每个脚杯都完全接触地面，避免长段线体运行时出现晃动，当线体长度超过一定阈值时，需要在中间位置加装额外的支撑横梁，避免铝型材机架长期受力出现下挠变形，影响输送稳定性。

这类轻型输送结构和重型皮带输送机的应用场景有明显区分，它不适合输送重型工件、带尖锐棱角的切削件或是高温物料，仅针对轻质、表面要求较高的小件物料转运，在3C电子组装、小型日用品包装、文具生产这类轻工车间里的应用占比很高，模块化的结构设计也让它可以快速融入现有生产线，不需要对车间布局做大规模改造，搭建周期短，后期调整灵活，是轻型自动化生产线里非常常用的物料衔接设备。
