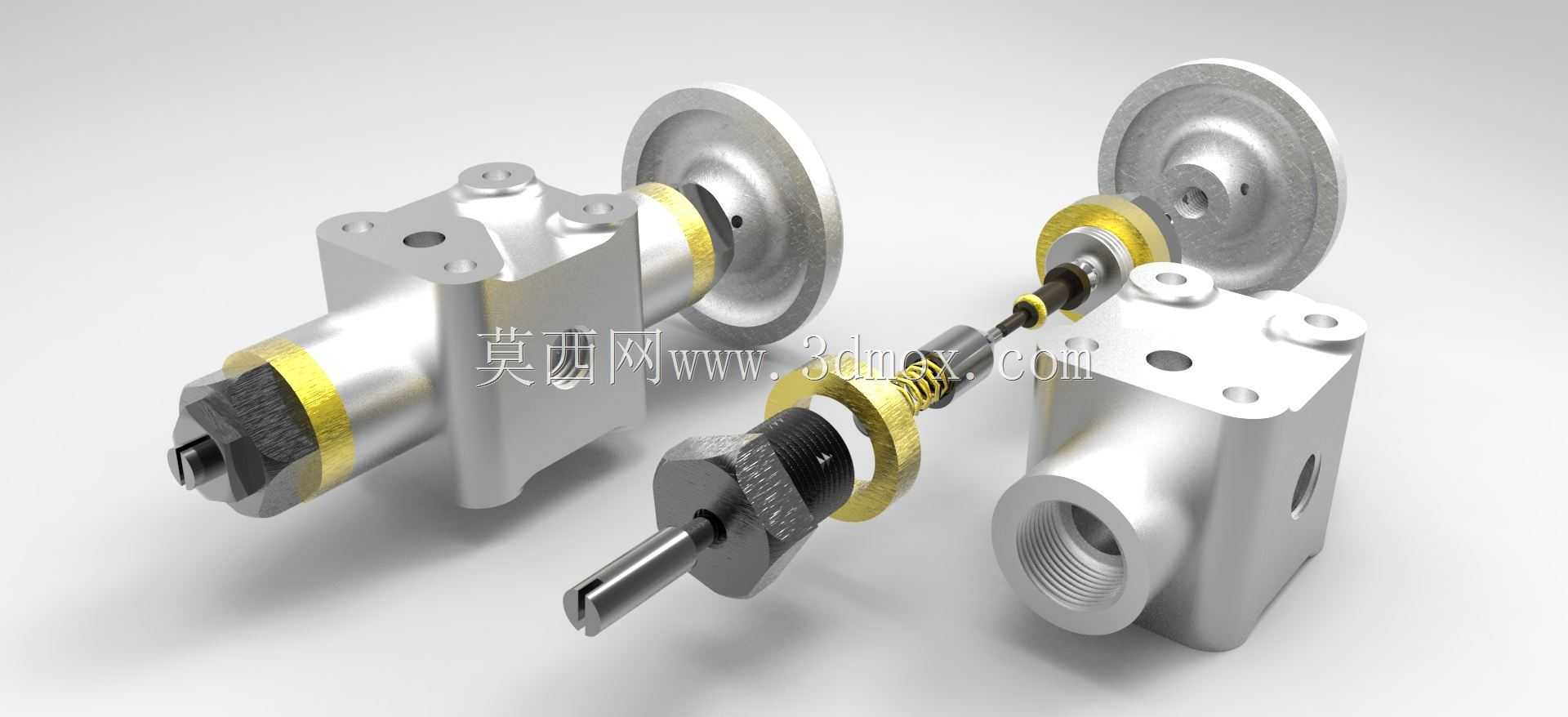

这套减压阀三维数模采用爆炸视图呈现所有装配层级的零件,能清晰看到阀芯、调节弹簧、密封组件、阀体流道的相对位置与配合关系,对于液压系统设计、阀件选型校核、装配工艺编制的从业者来说,可直接用于管路布局的干涉检查、维修拆装流程的可视化演示。从实际工况应用来看,这类减压阀多部署在液压站出口支路、气动系统干线分支、工业供水供气管网的压力调节段,核心作用是将上游较高的入口压力稳定降至下游支路所需的工作压力,避免下游低压元件因超压出现密封失效、管路爆裂或者执行机构动作推力超出设计阈值的问题。设计层面,阀体采用锻造铝合金材质的等径三通结构,侧向开设内螺纹流道接口,顶部预留调节端盖的安装定位止口,所有安装孔位的位置度公差在建模时已按常规阀件安装规范预留,安装边界上,阀体两个主接口的中心距、固定安装孔的孔距均符合常规通用减压阀的安装尺寸互换要求,可直接替换同通径的现有同类型阀件,无需重新加工管路安装支架。数模中弹簧的预压缩量、阀芯的节流锥面角度、密封件的沟槽尺寸都按实际工作参数做了还原,能直观看到压力反馈通路的走向:当下游压力升高时,介质压力通过内部反馈孔作用在阀芯端面上,克服弹簧预紧力推动阀芯移动,关小节流口的通流面积,从而降低下游压力,反之则开大节流口补压,整个压力调节的动作逻辑在爆炸视图中可以顺着零件装配关系逐一梳理清楚。在做设备液压系统设计时,可直接调用该数模嵌入整体管路装配体,核对阀件与周边管路、泵体、执行元件的安装间隙,避免现场装配时出现操作空间不足、扳手无法拧动管接头的问题,同时也能用于新入职技术人员的阀件结构培训,拆解每个零件的功能与装配顺序,比二维剖面图更直观展现内部的配合关系。
------分隔线----------------------------
- 上一篇:单座单发鸭式布局喷气式战斗机结构设计
- 下一篇:航空喷气式发动机涡轮螺旋桨结构
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 4.46 MB
- 售价:5金币
- 下载次数: 122
- 系统要求: STEP / IGES,Rendering,Other,Rendering
- 软件分类: 阀门
