基于FESTO执行器的滑动式气动夹紧组件

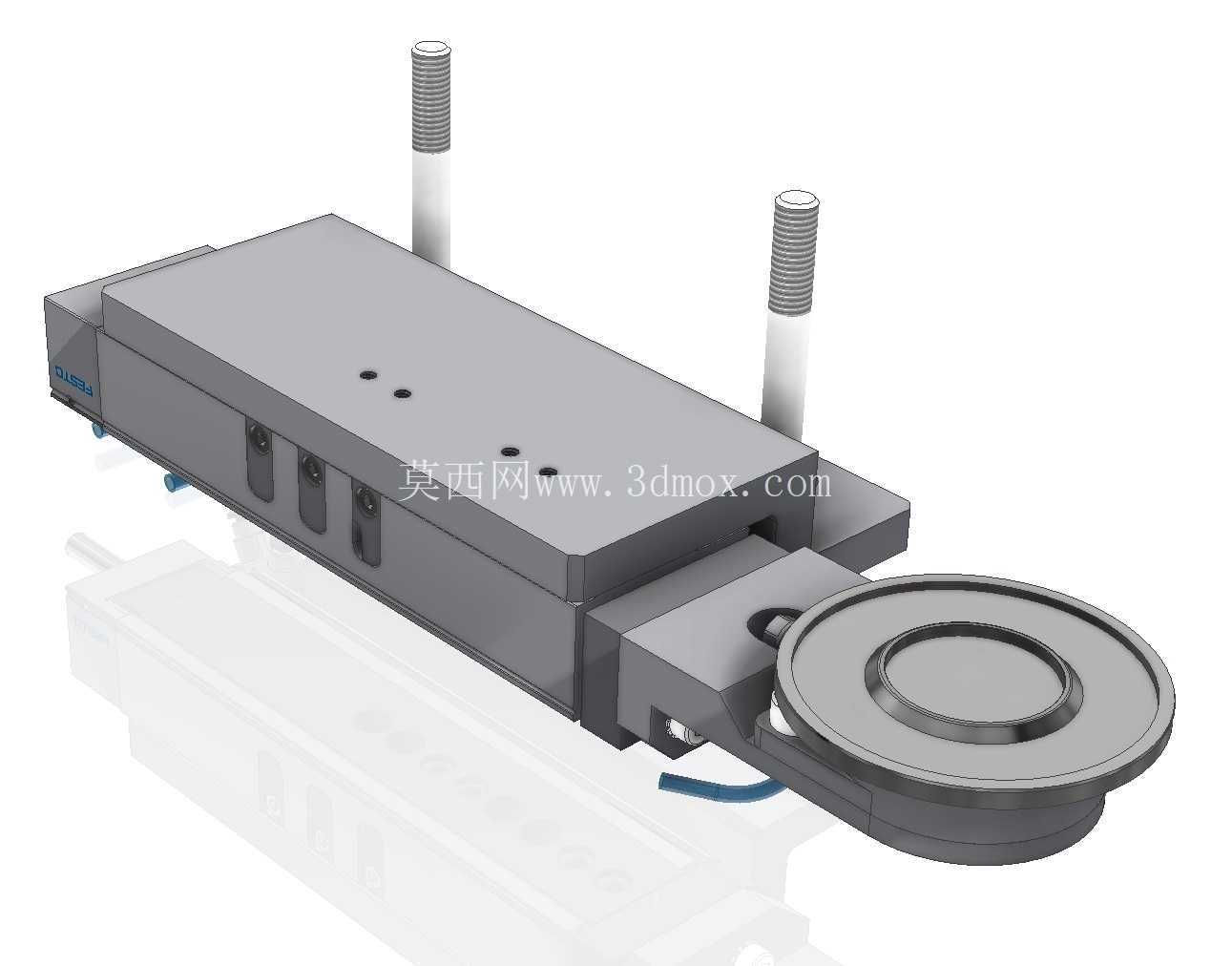

　　从结构设计逻辑来看，整套组件没有采用定制化的非标缸体，直接选用成熟的标准FESTO气动执行器作为动力核心，能大幅降低后期维护的备件替换成本，所有安装接口都遵循标准气动元件的安装孔位规范，设计阶段无需重新绘制缸体的三维轮廓，直接调用标准件模型即可完成整体装配，能有效缩短非标设备的设计迭代周期。组件的安装基准为底部的两块带防滑纹路的支撑脚，支撑脚采用可调高度的螺纹柱结构，可适配不同高度的工作台面安装需求，安装时只需在工作台面对应位置打两个M6的安装孔即可完成固定，整体安装边界的横向长度控制在320mm以内，纵向宽度不超过120mm，不会占用过多的工位台面空间，适合在紧凑的多工位转盘设备、流水线旁侧工装位上布置。在3C电子小零件装配、小型五金件冲压上下料、薄型密封圈类工件的工位转序场景里，这类基于标准气动执行器搭建的滑动夹紧组件，是替代人工持件、保证工位夹持一致性的常用执行单元，尤其适配需要在长条形工位上完成多点位夹持、避让加工路径的作业需求。整套组件的核心执行逻辑依托线性滑台实现夹爪的水平滑动位移，末端的旋转夹持端可完成对垫圈层薄壁工件的吸附与压紧，避免传统硬夹爪对软质橡胶、薄金属垫圈表面造成的压痕损伤。

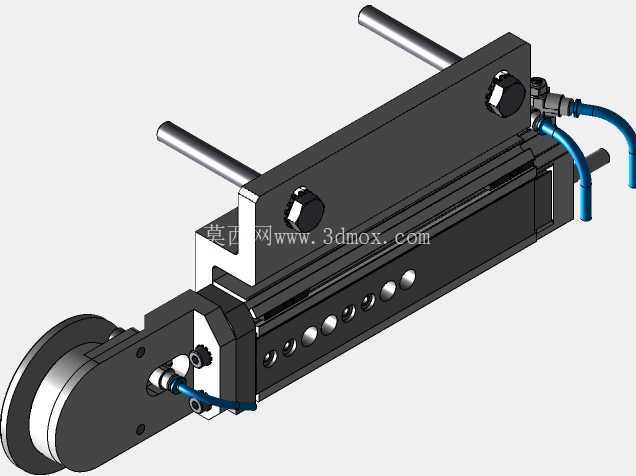

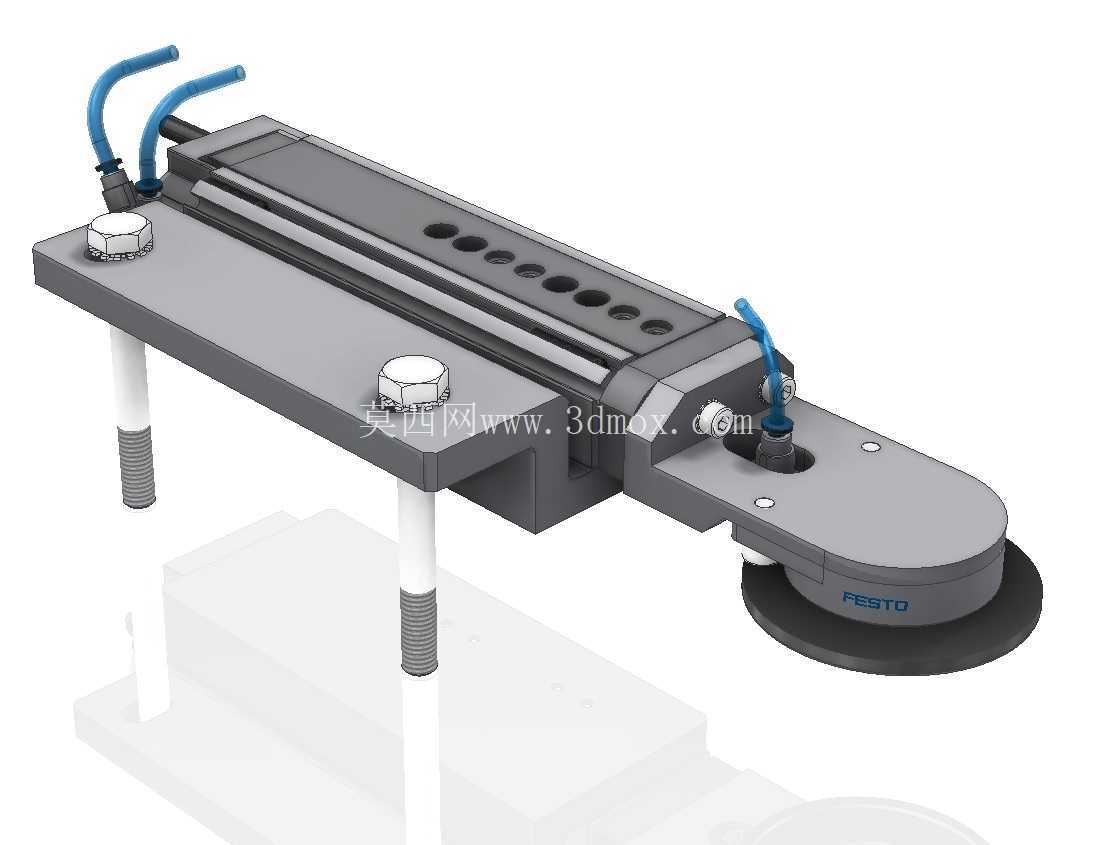

　　线性滑台部分的导轨与缸体采用一体化集成设计，滑台表面预留了6个等距的传感器安装孔位，可根据实际夹持行程需求，在不同位置加装磁性开关，实现夹爪滑动位置的信号反馈，方便接入设备的PLC控制系统完成多段行程的逻辑控制。末端的夹持端采用平面负压吸附加周边柔性挡边的结构，针对垫圈层工件的环形薄壁特性，吸附面的直径刚好匹配常规垫圈的外径尺寸，吸附时不会出现工件偏移、翘边的问题，侧边的两个气动接头分别负责滑台驱动气路与末端吸附气路的供气，气路走线沿滑台侧边的固定卡扣排布，避免滑台往复滑动时气路管线出现拖拽、磨损的问题。

　　组件上的两个白色旋钮为手动调压阀，可分别调节滑台滑动的驱动气压与末端吸附的负压大小，在调试阶段无需走到设备的总气控阀处，直接在组件上即可完成压力参数微调，针对不同厚度、不同材质的垫圈工件，可灵活调整夹持力，避免压力过大导致工件变形，或是压力不足导致工件在转序过程中脱落。在实际产线应用中，这类夹紧组件常搭配小型横移机械手使用，夹爪滑动到工件取料位时完成工件吸附，再沿线性导轨滑动到装配位，配合下压动作完成垫圈的精准装配，整套动作的重复定位精度可控制在0.1mm以内，能满足小型精密零件的装配精度要求。

　　设计阶段需要重点关注滑台的行程与末端夹持端的旋转半径匹配问题，避免夹爪滑动到行程端点时，末端旋转部分与周边的工装结构发生干涉，同时要核算支撑脚的承重能力，整套组件的自重约1.2kg，支撑脚的螺纹柱采用不锈钢材质，长期往复运行不会出现螺纹滑牙、支撑不稳的问题。气路接口采用标准的快插接头，现场装配时只需插入对应外径的气管即可完成气路连接，无需额外做密封处理，能减少现场装配的工作量。组件表面的所有结构棱角都做了R2的倒角处理，避免调试过程中锋利的边角划伤操作人员，同时也能减少工件搬运过程中与组件发生碰撞导致的外观损伤。
