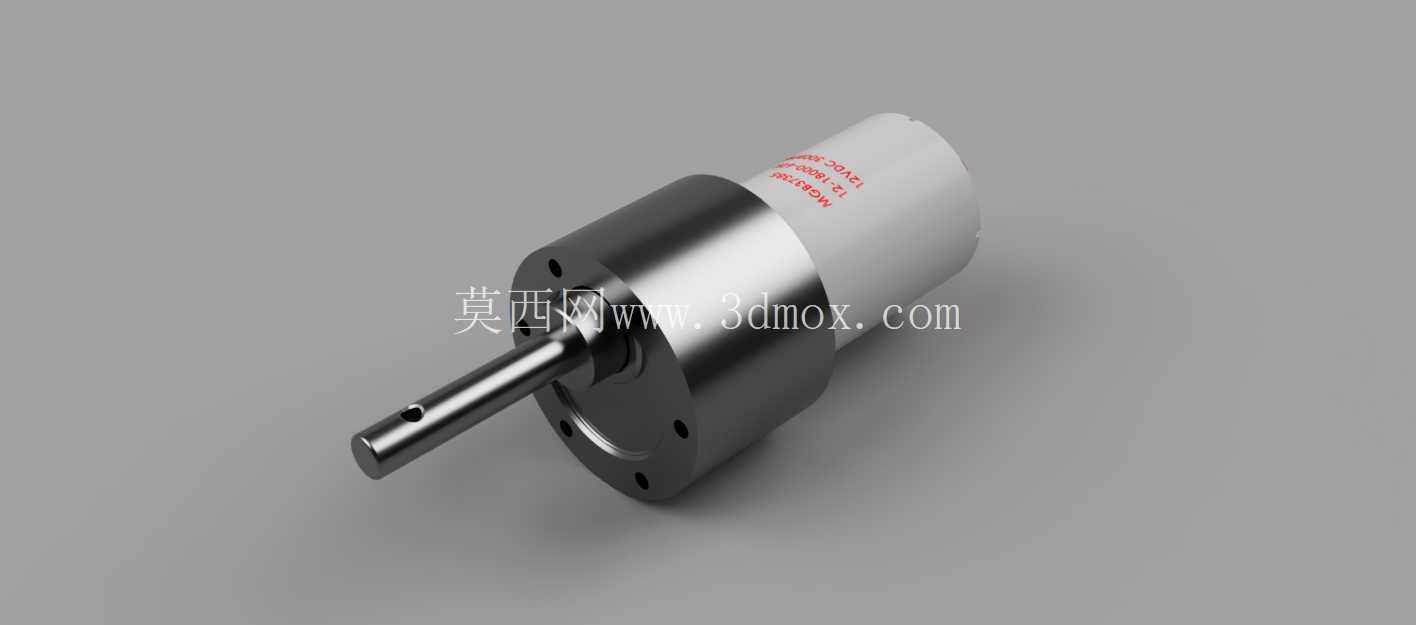

12V300rpm金属行星减速直流电机结构

这款行星减速直流电机，是小型机电传动场景里非常常用的动力输出部件，很多做桌面级自动化装置、小型智能载具、DIY机电项目的结构工程师，在选型阶段都会接触到同规格的产品。从实际应用场景来看，这类减速电机常被用在小型传送带驱动单元、智能小车的动力轮组、自动售货机的出货拨杆机构、桌面级3D打印机的送料辅助传动、小型云台的角度调节结构，还有一些家用小型电器的动力输出端，因为其额定电压适配常见的12V直流供电回路，不管是开关电源供电还是锂电池组供电都能直接匹配，不需要额外做电压转换的冗余设计，能简化整套设备的供电回路布局。

从功能特性来看，这款电机采用金属行星齿轮搭配正齿轮的二级减速结构，相比普通的塑料齿轮减速箱，金属齿轮的抗冲击能力更强，在频繁正反转、瞬时负载波动的工况下，不容易出现打齿、滑齿的失效问题，传动效率也能维持在更稳定的区间。空载状态下12V供电时输出转速为300rpm，这个转速区间刚好适配多数低速大扭矩的小型传动需求，不需要额外再增加减速级，就能直接带动负载做平稳的回转运动，输出轴的扭矩经过减速箱放大后，足以驱动0.5-2kg区间的径向负载，满足多数小型机电设备的动力需求。

在设计思路上，这款电机将驱动电机本体和行星减速箱做了一体化集成设计，减速箱外壳采用金属机加工结构，既可以作为齿轮组的安装基座，也能承担工作过程中的散热功能，电机长时间运转产生的热量可以通过金属减速箱外壳快速散出，避免电机绕组因为过热出现绝缘老化的问题。输出轴采用D型轴加圆轴的可选结构，D型切面的设计可以让传动轮、联轴器和输出轴之间实现周向固定，不需要额外打顶丝孔就能传递额定扭矩，避免轴和连接件之间出现空转打滑的问题；如果是采用圆轴结构的版本，也可以通过搭配紧定螺钉的联轴器实现固定，适配不同的安装连接需求。

从安装边界和外形尺寸来看，这款电机的本体直径在30-36mm区间，属于小体积的减速电机范畴，在做设备结构布局的时候，只需要预留直径40mm以内的安装空间即可，不会占用过多的设备内部空间。输出轴的轴径为6mm，是小型传动件里非常通用的轴径规格，市面上现成的同步轮、联轴器、传动齿轮都有对应的6mm孔径标准件可选，不需要单独定制传动连接件，能大幅缩短结构设计的周期，降低非标加工的成本。输出轴的伸出长度在20-25mm区间，这个长度足够穿过设备的安装面板，再搭配对应的传动件，安装时可以根据实际的面板厚度，在轴上加装轴套来调整伸出长度，适配不同厚度的安装基座。减速箱的端面上预留了均匀分布的安装孔位，可以直接通过螺丝将电机固定在设备的安装支架上，安装孔的位置度公差控制在合理范围内，装配时不需要反复调整位置就能完成对位，降低装配环节的人工成本。

在实际选型适配的时候，需要注意这款电机的减速比区间在1:30到1:50之间，不同的减速比版本对应的输出扭矩和空载转速会有细微差异，结构设计时需要根据实际的负载扭矩、运行转速需求来选择对应减速比的版本，避免出现选型不当导致的电机过载、转速不匹配的问题。另外这类电机的供电回路建议搭配对应的电机驱动板使用，不要直接通过大电流开关控制电机正反转，避免启停瞬间的反向电动势击穿供电回路里的其他电子元件，在做三维结构建模的时候，除了要预留电机本身的安装空间，还要在电机尾部预留接线的空间，避免安装后导线被挤压出现绝缘破损的问题。
