基于Atmega32U4的三路步进电机驱动控制板

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128960
  • 基于Atmega32U4的三路步进电机驱动控制板
  • 基于Atmega32U4的三路步进电机驱动控制板

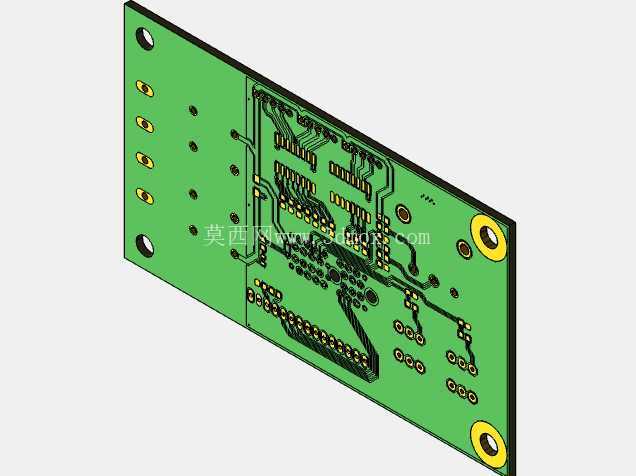

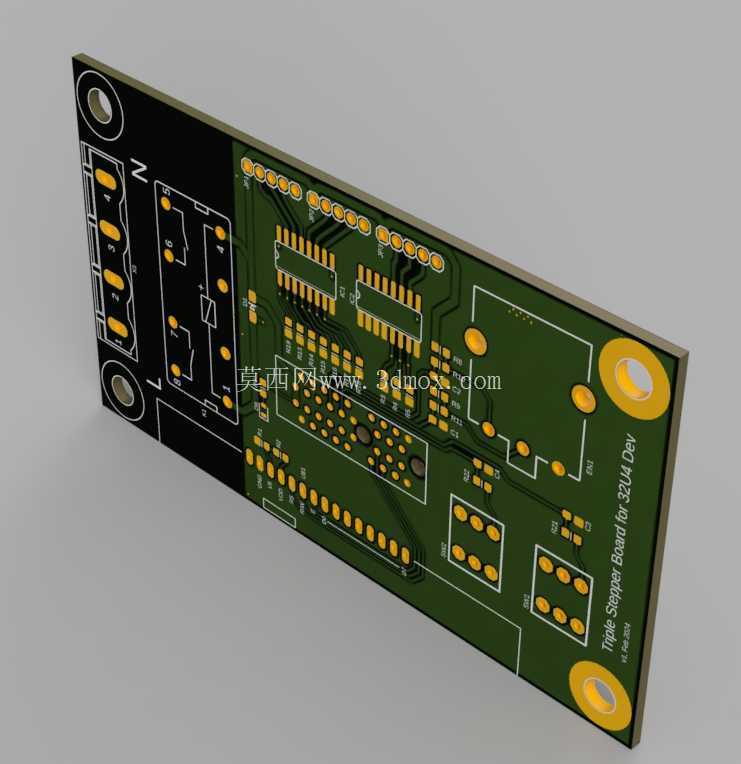

在小型桌面级数控设备、教育类机器人原型、定制化自动化执行单元的开发场景中,步进电机驱动板的IO资源分配、接口集成度往往直接决定整套系统的布线复杂度与调试效率,这款基于Atmega32U4主控设计的三路步进电机驱动板,正是针对小体量运动控制场景的集成化解决方案。从实际应用层面看,这类驱动板可直接适配小型SCARA机械臂教学原型、桌面级点胶机位移平台、DIY激光雕刻机的三轴运动控制,也可作为小型移动机器人的轮组驱动核心,省去额外扩展主控板与驱动模块的接线环节,降低多模块堆叠带来的信号干扰风险。

功能层面,板载预留了三个独立的步进电机驱动接口,可直接匹配常规的42型及以下规格步进电机的驱动模块安装位,无需额外飞线连接驱动信号;同时集成了一路继电器输出端口,可直接控制执行端的外设电源通断,比如主轴电机启停、气路电磁阀切换,不需要额外外接继电器模块;板上预留的2x16规格LCD并行接口,可直接插接字符型液晶显示屏,用于实时显示运动坐标、设备运行状态、参数设置菜单,省去外接显示模块的转接布线;输入端配置了两个独立的物理按键与一个旋转编码器,可直接完成设备的手动点动、参数调整、功能确认等操作,不需要额外外接输入模块。

设计思路上,这款板卡充分挖掘了Atmega32U4芯片的IO引脚资源,除了芯片本身用于USB通信的必要引脚外,将剩余可用IO全部分配给了运动控制、外设交互的功能端口,相比采用Arduino Pro Micro作为核心的扩展方案,多利用了6个额外引出的IO引脚,避免了IO资源不足导致的功能阉割问题。布线时将功率驱动回路与信号控制回路做了分区排布,电机驱动接口区域集中布置在板卡一侧,输入按键、编码器、显示接口布置在板卡另一侧,减少大电流走线对弱信号的干扰;板卡四角预留了标准的安装固定孔,可直接通过铜柱固定在设备框架上,安装孔位间距匹配常规的小型设备安装标准,不需要额外制作转接支架。

从安装边界来看,板卡整体采用矩形PCB构型,厚度为常规工业板卡的1.6mm标准规格,所有外接接口均采用卧式或直插式标准接插件,接插件高度不超过板卡表面12mm,预留的驱动模块安装位兼容常规的A4988、DRV8825等步进驱动模块的安装尺寸,安装后整体突出板卡高度不超过20mm,可适配内部安装空间局促的小型设备腔体。板上的电源输入端口做了独立的滤波处理,可直接接入常规的12-24V直流电源,同时通过板载稳压电路为主控芯片、外设接口提供稳定的5V供电,不需要额外为主控部分单独配置电源模块。实际调试时,可直接通过板载的USB接口连接上位机进行固件烧录与参数调试,不需要额外配置编程器,对于快速原型开发来说,能够大幅缩短从方案设计到功能验证的周期。对于简单的机器人应用场景,这款板卡已经集成了运动控制所需的核心接口与交互部件,不需要额外堆叠多个功能模块,既减少了整体的安装体积,也降低了多模块连接带来的故障点,作为小型运动控制项目的硬件载体,能够覆盖多数低负载、三轴以内的运动控制需求。
