三引脚JST板端连接器结构设计

在消费电子、小型通讯设备、工控传感模块的板级互连场景里，这类三引脚JST连接器是极为常用的线对板连接载体，很多做小型智能硬件、便携通讯终端的结构工程师在选型时，都会优先考虑这类成熟的接插件方案，毕竟它的插拔可靠性、焊接兼容性都经过了海量量产项目的验证。从实际使用场景来看，这类连接器主要承担PCB板与外部线束之间的信号、小电流传输职能，比如手持对讲机的外接附件连接、小型通讯模块的电源输入接线、便携检测设备的传感器线束对接，都会用到同规格的JST接插件，它不需要复杂的锁止结构，依靠插针与胶壳的过盈配合、插座端的卡扣限位就能实现稳定连接，日常维护时的插拔操作也足够便捷，不需要额外工具就能完成线束的拆装。

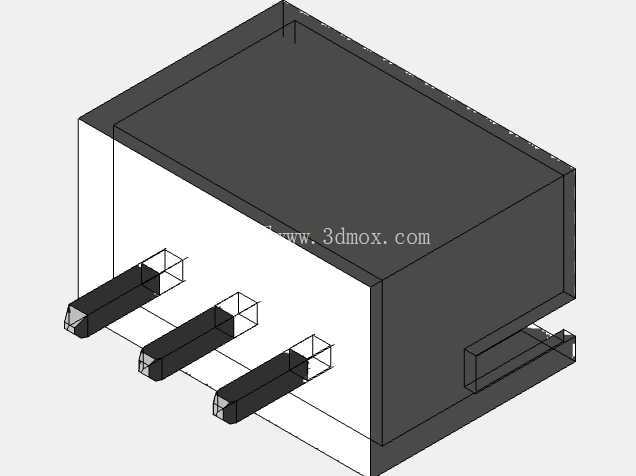

从结构设计的角度拆解这个模型，首先能看到主体的绝缘胶壳采用了方正的盒式造型，这种设计一方面是为了适配自动化SMT或者波峰焊的产线送料需求，平整的外壳表面可以适配编带包装的定位要求，另一方面胶壳尾部的定位凸台，是用来在PCB Layout阶段对应板上的安装限位丝印，焊接时可以快速定位，避免过炉时出现偏移浮高的问题。三根平行排布的方形插针采用等间距设计，插针的伸出长度做了分级处理：焊接端的长度刚好适配1.6mm标准厚度PCB的透焊要求，伸出板底的长度控制在1.2mm左右，既能保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致剪脚工序额外增加工作量；插接端的插针做了端部倒角处理，引导公母端对插时的自动找正，哪怕装配时存在轻微的位置偏差，也能顺着倒角顺利滑入母端的接触簧片里，避免插针弯折报废。

安装边界方面，这个连接器的整体宽度控制在三引脚间距加两侧胶壳壁厚的尺寸，两侧预留的胶壳壁厚刚好满足绝缘耐压要求，相邻插针之间的爬电距离符合低压电子设备的安规标准，不需要额外增加绝缘隔筋就能满足日常使用的绝缘需求。胶壳底部的两个定位柱，直径和PCB上的定位孔做了小间隙配合，装配时可以先把定位柱卡入板孔实现预固定，再过波峰焊的时候不会因为锡流的冲击力发生位置偏移。胶壳侧面的防呆凸筋是很细节的设计，它和母端线束插头的凹槽对应，能从根源上避免反插的问题，生产装配线上的操作工不需要反复核对方向，靠手感就能判断插接方向是否正确，能有效降低产线的装配错误率。

很多刚接触板级结构设计的工程师容易忽略这类接插件的外围空间预留，实际上这个模型的胶壳高度方向，除了自身的本体尺寸，还要在插接方向预留至少8mm的手部操作空间，方便工人插拔线束的时候有足够的操作余量，不会因为周围元件过高导致插接受阻。另外插针的载流能力和引脚的截面积直接相关，这个规格的3pin JST连接器，单针可以承载1A左右的持续电流，足够满足信号传输或者小功率供电的需求，如果是更大电流的供电场景，就需要选用更大间距、更粗插针的型号。从建模的细节来看，这个模型还原了实际产品的所有装配特征：插针和胶壳的结合处做了倒扣结构，模拟实际生产中插针压入胶壳后的防拉脱结构，哪怕线束受到一定的轴向拉力，插针也不会从胶壳里被扯出；胶壳外表面的脱模斜度也做了准确还原，符合注塑件的生产工艺要求，不会出现垂直侧壁导致的脱模困难问题，这些细节都是做结构设计时需要重点考量的，毕竟三维模型不只是外观展示，最终要服务于实际的生产装配和选型参考。
