无液压驱动自卸卡车随车起重作业臂结构

这套无液压驱动的自卸卡车随车起重作业臂，主要面向小型自卸运输车辆的随车装卸场景设计，适配没有配套液压动力输出的轻型自卸卡车底盘，解决零散物料装卸、随车工具转运、小型管材吊运过程中，依赖额外吊装设备、作业灵活性不足的痛点。区别于常规随车吊依赖液压缸实现臂架变幅、伸缩的结构形式，这套作业臂全程采用纯机械铰接连杆的传动逻辑，所有动作传递都通过销轴铰接的连杆组完成，不需要布设高压液压管路、匹配液压泵阀组，也不存在液压油泄漏、密封件老化更换的维护问题，对于作业频次不高、成本控制严格的县域短途自卸运输场景适配性更强。

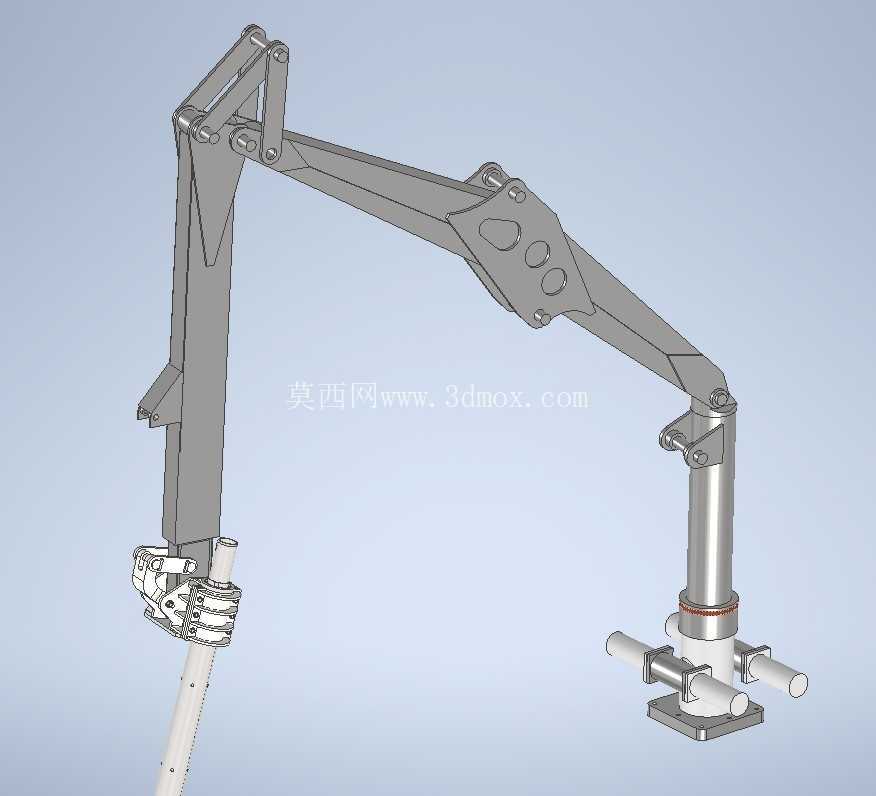

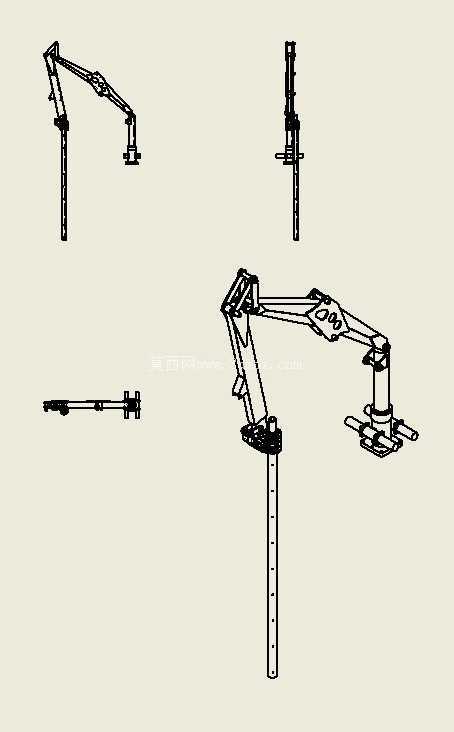

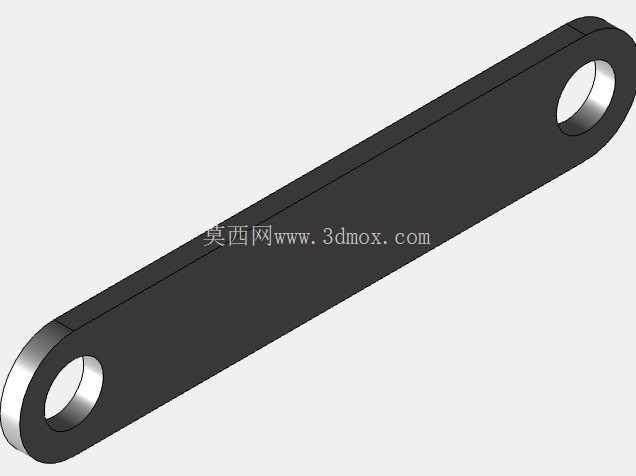

从结构布局来看，整套作业臂的安装基座采用方形法兰盘结构，可直接通过螺栓固定在自卸卡车货箱前端的驾驶室后方预留安装位，基座中心设置回转支撑结构，可实现360度水平方向回转，基座上方伸出的垂直立柱为臂架的主支撑构件，立柱与下臂架之间采用大直径销轴铰接，下臂架与上臂架之间设置多组平行四连杆机构，保证臂架变幅过程中末端作业姿态的稳定性，臂架末端集成了夹爪式持握机构，可直接夹持管状物料、袋装货件，不需要额外更换吊具即可完成常规装卸作业。整套臂架完全收拢状态下，垂直方向高度不超过自卸卡车驾驶室顶部高度，水平方向外伸尺寸不超出货箱侧方边界，不会影响车辆正常道路行驶的通过性，也不会遮挡驾驶员行驶视线；臂架最大外伸作业状态下，作业半径可覆盖货箱全宽范围以及车辆侧方1.5米内的地面装卸区域，足够满足常规路边装卸货的作业范围需求。

设计过程中，所有铰接点位都采用了自润滑衬套配合销轴的结构，不需要定期加注润滑脂即可保证铰接转动的顺畅性，臂架主体构件采用等强度的镂空筋板设计，在保证臂架抗弯、抗扭强度满足额定起吊载荷要求的前提下，尽可能降低臂架自身重量，减少对车辆底盘的载荷占用。臂架的动作驱动可通过车载小型绞盘配合钢丝绳牵引实现，也可适配手动摇柄机构完成小重量载荷的吊装作业，整套结构没有精密液压元件，对作业环境的适应能力更强，在多尘、低温的野外作业场景下，不会出现液压油粘度变化导致动作卡顿、密封件受冻失效的问题。夹爪机构采用联动式指节设计，夹持不同直径的管状物料时，所有指节可自适应贴合物料外表面，保证夹持力均匀分布，避免吊装过程中物料滑脱。

从安装边界来看，基座法兰的安装孔位采用通用化布局，可适配多数轻型自卸卡车的底盘预留安装孔，不需要对货箱结构做大规模切割改装，现场安装仅需配套对应规格的紧固螺栓即可完成固定，臂架所有构件都采用模块化拆分设计，单个构件重量不超过50公斤，不需要大型吊装设备即可完成现场组装。臂架的变幅连杆经过运动仿真校核，全行程动作过程中不存在构件干涉问题，臂架起升、下落的动作轨迹平滑，不会出现死点位置导致的动作卡滞，末端夹爪的开合行程可覆盖直径50mm到200mm的管状物料，也可通过更换夹爪垫块适配方形、袋装的不同形态物料。这套结构的设计初衷，就是为低频次随车装卸作业提供低成本、低维护难度的吊装解决方案，去掉液压系统之后，整套设备的采购成本、后期维护成本都能降低六成以上，对于个体运输户、小型工程队的自用装卸场景非常适配，不需要操作人员掌握液压系统维护技能，仅需简单培训即可掌握操作方法，日常存放也不需要做特殊的防雨、防尘防护，长期露天放置也不会出现元件锈蚀失效的问题。
