这款可移动单臂液压吊重设备,主要面向机加工车间、设备维修工位、仓储区域的小吨位重物转运与装配场景,解决固定航车覆盖不到的边角区域、跨工位零散重物的吊装移位需求,适配1吨及以下载荷的频繁短距离吊运作业,相比固定起重设施,无需提前铺设轨道或搭建承重梁,能灵活穿梭于设备间隙、通道狭窄的生产区域,在设备检修时可直接将电机、泵体等部件从机座上吊起平移,也可在仓储区完成重型工装、模具的上下架转运,填补了小型工位起重的设备空白。

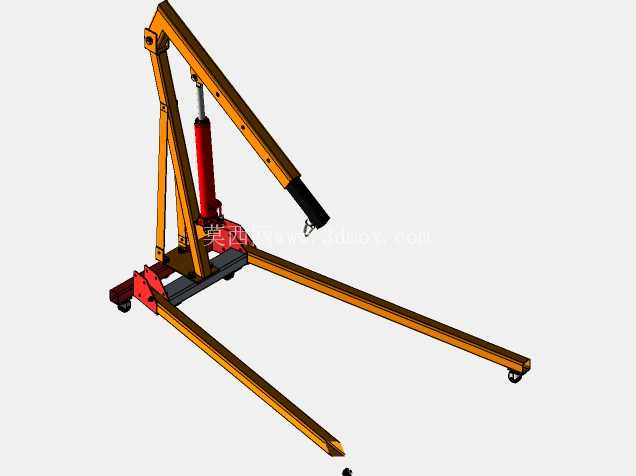

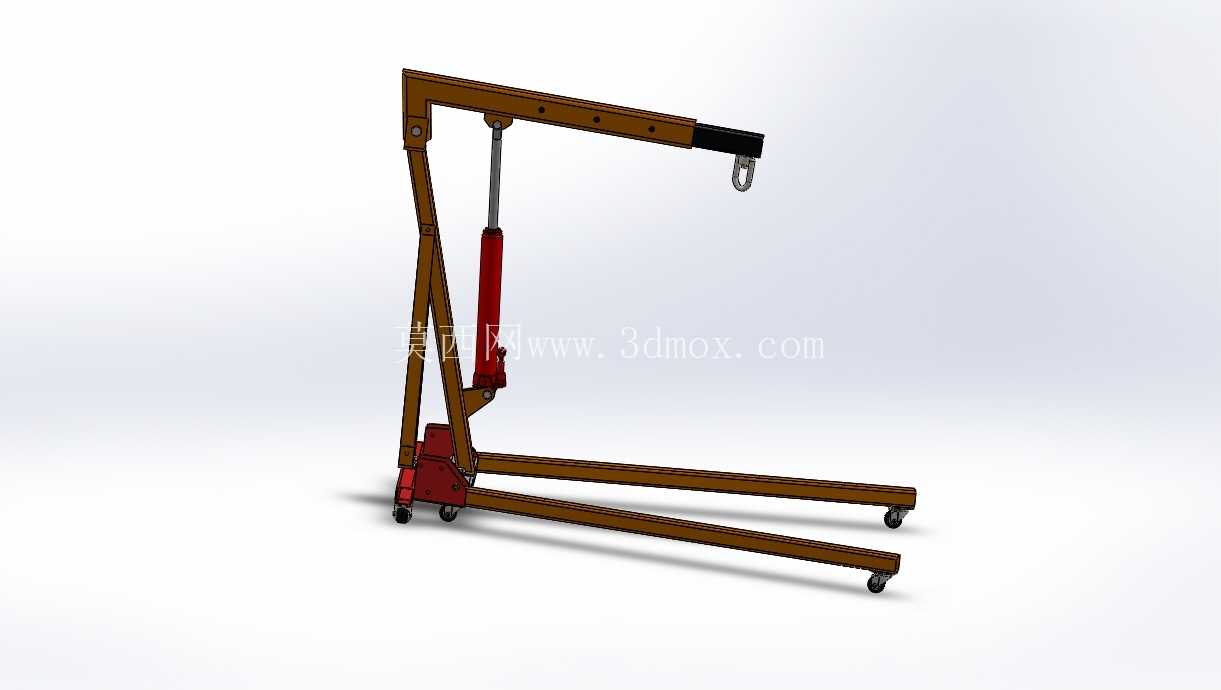

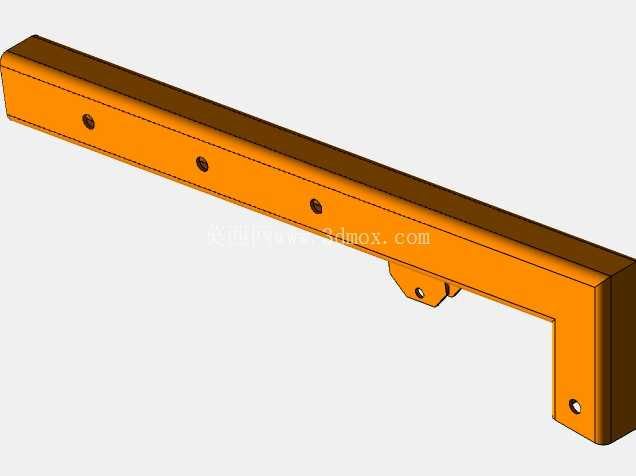

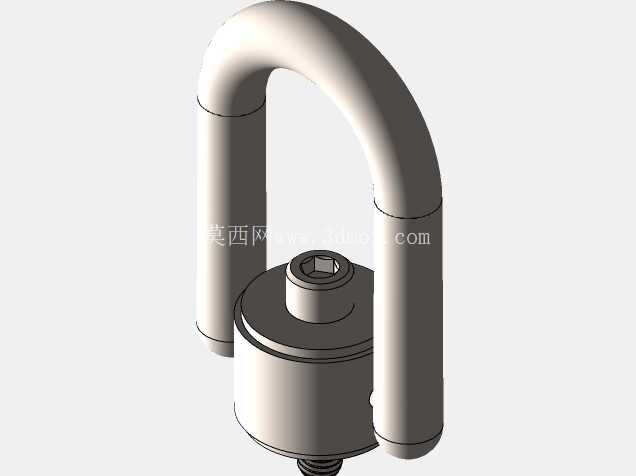

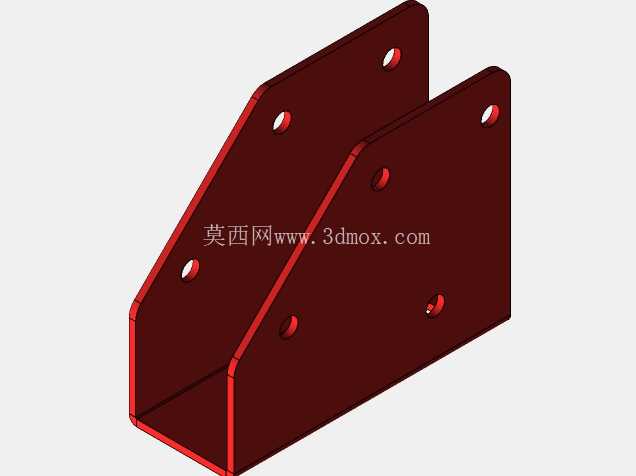

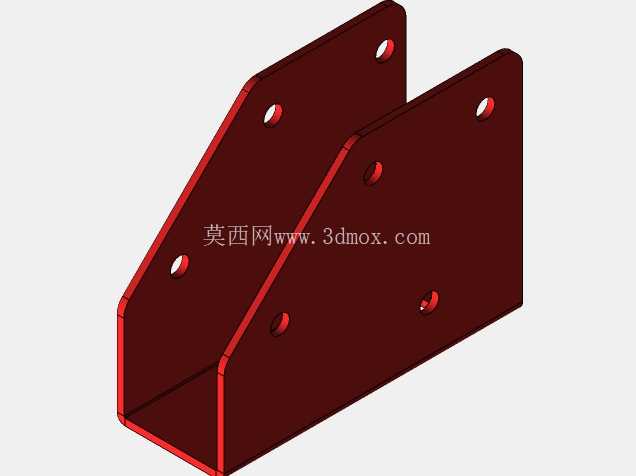

从功能结构来看,设备采用三轮支撑的底架布局,两根平行的长支腿向前延伸,作业时可直接伸入托盘、设备底座的下方空隙,让吊点尽可能靠近被吊重物重心,减少吊臂的偏载力矩,底架末端配置的单轮与前端支腿的两个脚轮配合,既保证空载推行时的转向灵活性,也能在吊重作业时形成稳定的三角支撑面,避免侧翻风险。吊臂采用铰接式折臂结构,主臂与底座立柱通过销轴连接,中间配置的手动液压油缸作为动力执行件,通过反复按压油缸端的压杆即可驱动吊臂绕铰接点抬升,油缸自带的泄压阀可控制吊臂平稳下降,无需额外配置动力源,在无气源、无电源的野外维修场景也能正常使用。吊臂末端配置的可旋转吊钩,带有防脱卡扣,能避免吊运过程中吊索滑脱,吊臂上预留的多档调节孔位,可根据作业半径需求调整吊臂的有效伸出长度,适配不同距离的吊重需求。

设计过程中优先考虑了作业边界的适配性,底架支腿的离地间隙控制在100mm左右,既能顺利通过车间常见的地面接缝、小高度门槛,也不会因为支腿过高导致整体重心上移影响稳定性;设备整体收拢状态下的高度控制在2米以内,可顺利通过常规的车间防火门、电梯轿厢,方便跨车间转场使用;吊臂最大抬升角度下,吊钩的最大起升高度可达2.2米,足以满足将重物吊装到普通工作台、设备机座顶面的高度需求,最小作业半径下的吊重能力达到额定载荷,最大伸出半径下的吊重能力做了明确的载荷冗余,避免用户超量程使用带来的结构风险。

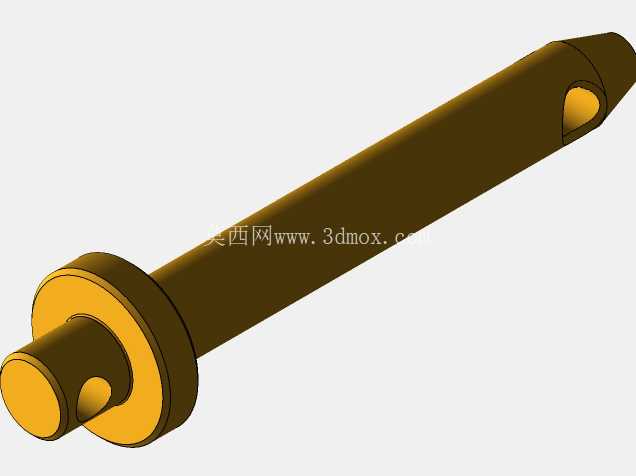

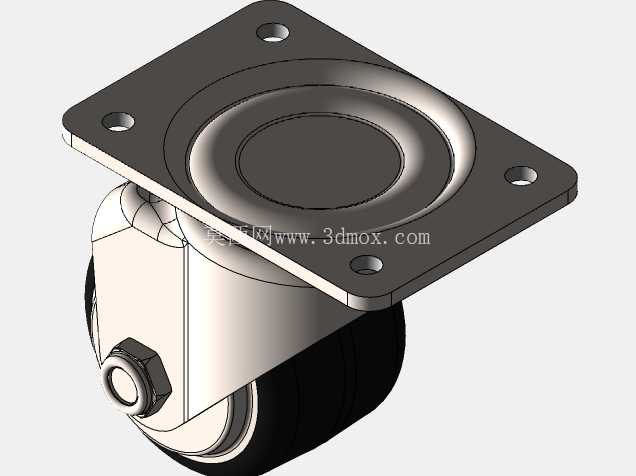

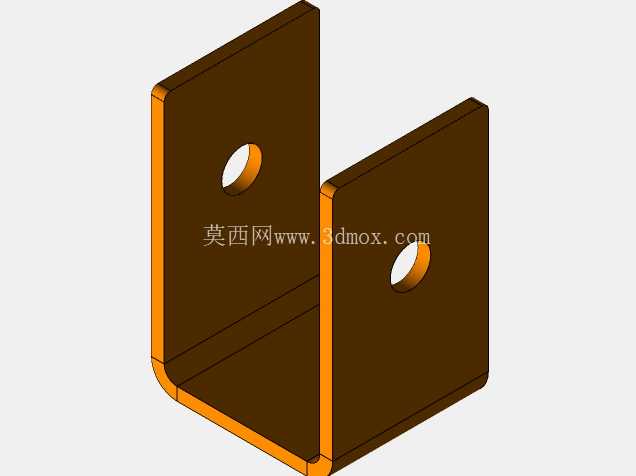

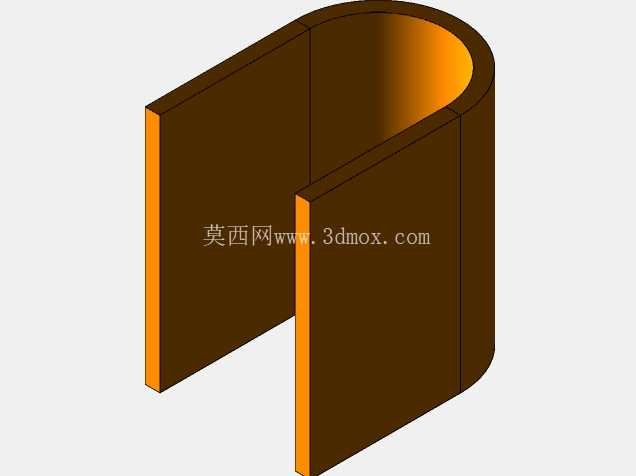

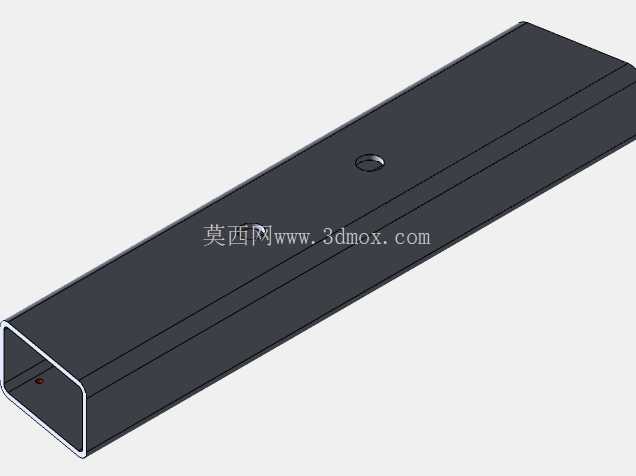

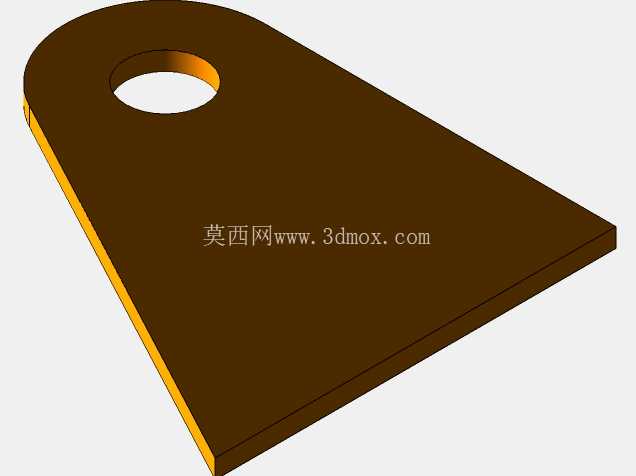

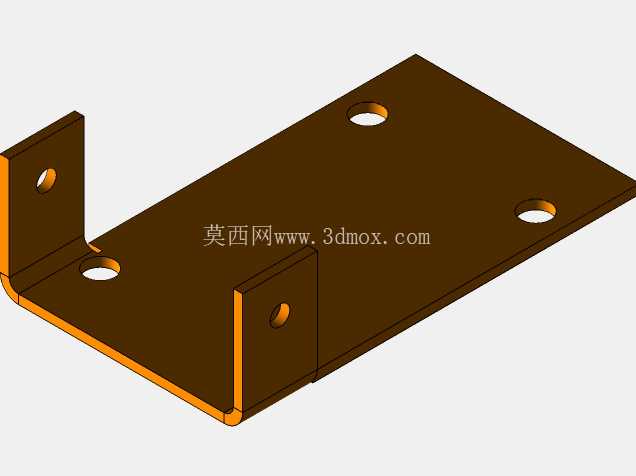

结构细节上,所有承重铰接点都采用了带润滑槽的销轴配合铜套,减少频繁转动带来的磨损,延长设备使用寿命;底架、吊臂、立柱的主体结构都采用矩形钢管焊接成型,焊接位置做了坡口处理保证焊透,焊后做去应力处理避免长期受力变形;液压油缸选用了成熟的手动液压千斤顶同款缸体结构,配件通用性强,后期维护更换成本低;脚轮采用聚氨酯材质,既具备足够的承重能力,也不会在环氧地坪、水泥地面上留下压痕,推行时的噪音也远低于铸铁脚轮。

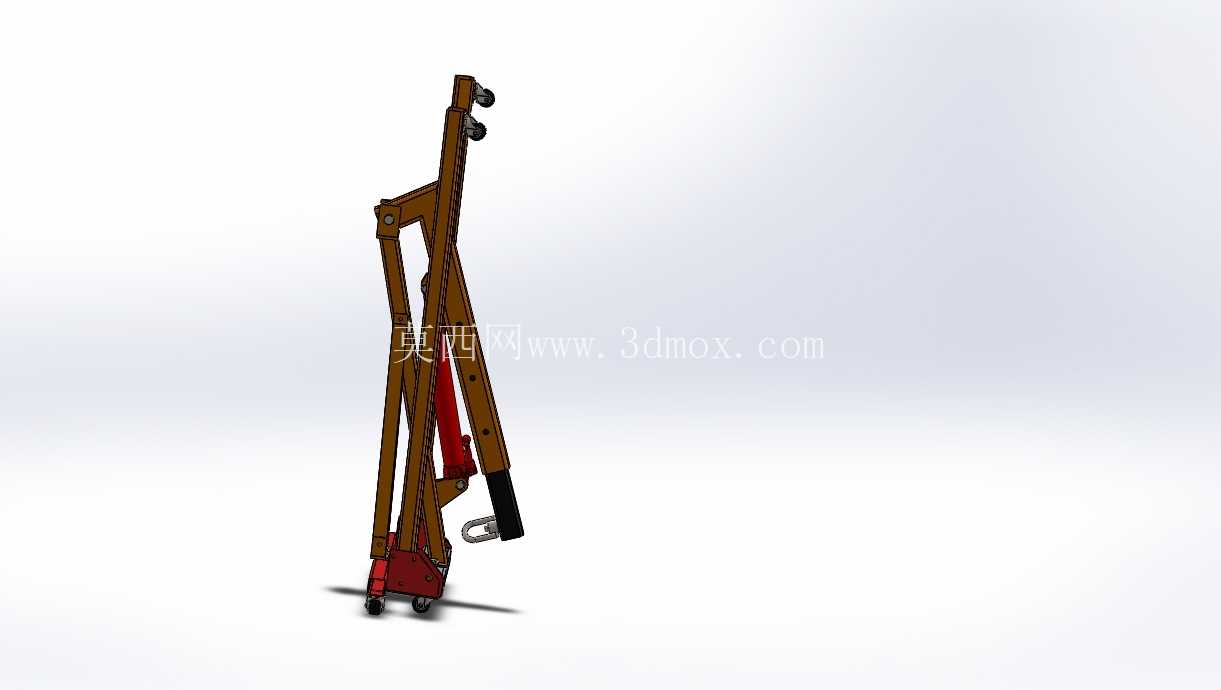

在实际使用场景中,这类设备常配合吊装带、磁力吊具使用,比如在机加工车间吊装重型卡盘、待加工的重型毛坯件,在维修车间吊装拆卸下来的发动机、变速箱总成,在仓储区堆叠重型物料箱时,都能大幅降低人工搬运的劳动强度,减少重物掉落砸伤的安全风险。相比固定式的悬臂吊,它不需要在地面或墙面做固定安装,不会破坏车间原有建筑结构,可根据生产布局的调整随时转移作业位置,对于多品种小批量的生产车间、经常调整工位布局的维修车间来说,适配性远高于固定起重设备。设计时也充分考虑了收纳需求,吊臂在泄压后可完全落下收拢,整体占用的存放空间不足1立方米,不用时可靠在车间墙角存放,不会占用过多的生产通道面积。
