轻量化镂空微型四轴飞行器机架结构设计

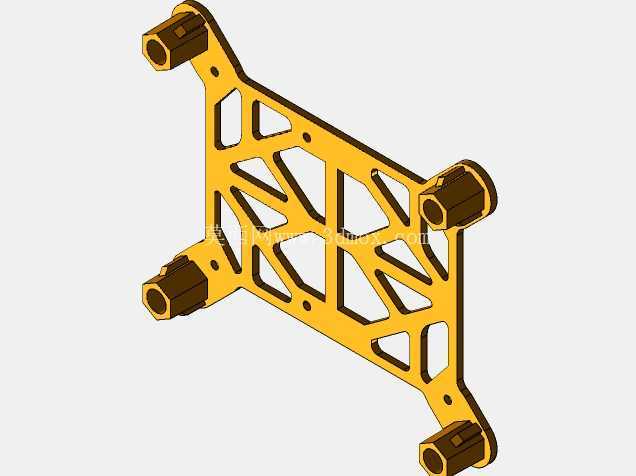

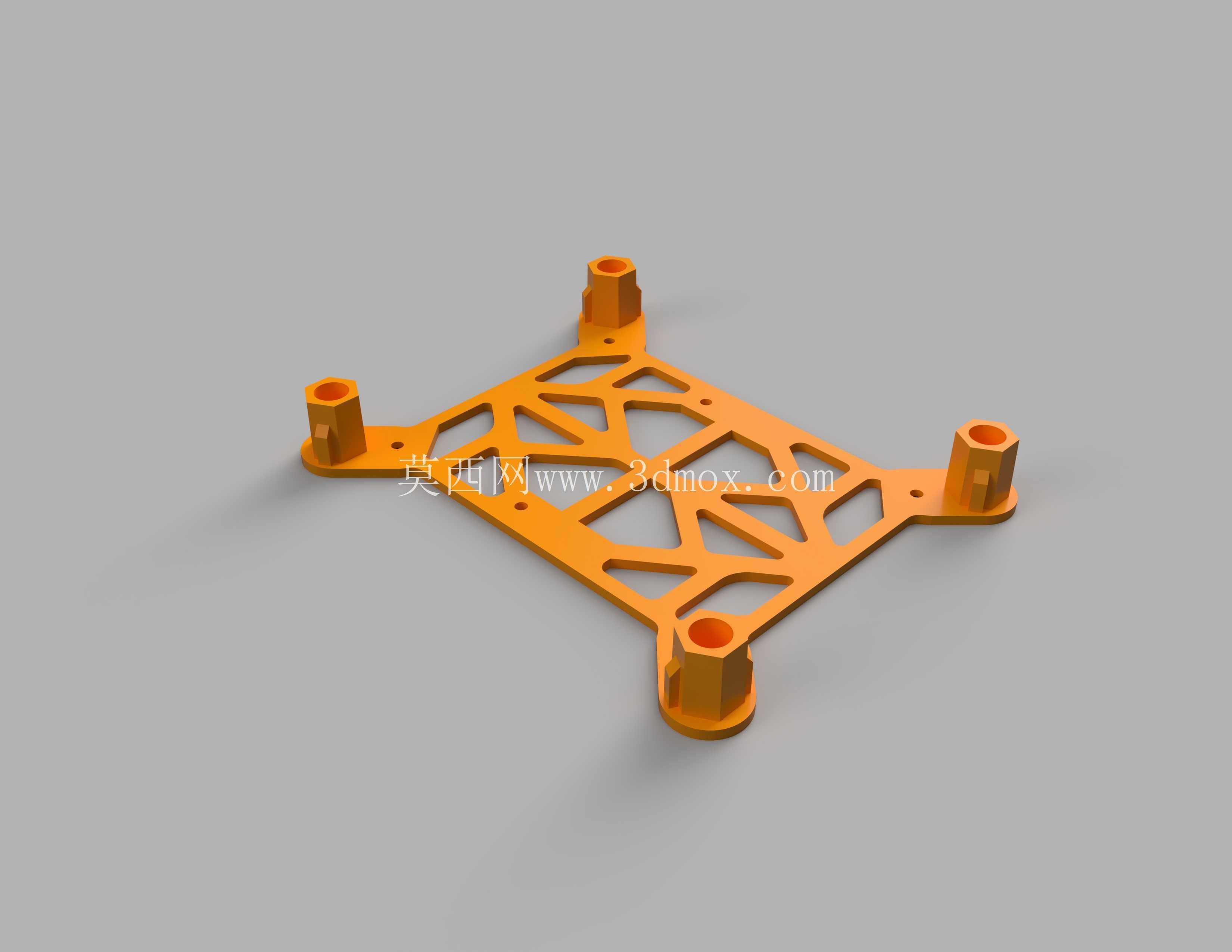

这款微型四轴飞行器机架，核心面向室内近距飞行、教学实验、小型航拍载荷搭载场景设计，整体采用一体化镂空桁架构型，适配桌面级FDM3D打印工艺成型，无需额外支撑结构即可完成整架打印，大幅降低小批量试制的加工门槛。从安装边界来看，四个机臂端的电机安装座预留了标准微型空心杯电机的安装孔位，孔位同轴度公差控制在0.1mm以内，可直接压入适配外径的电机，无需额外紧固件辅助定位，安装座根部做了渐变加厚处理，能抵消电机高速转动带来的高频振动，避免机臂根部出现应力集中断裂的问题。中心板区域的镂空构型并非单纯为了减重，每一处筋条的走向都对应了飞控板、电池、电调的安装走线路径，筋条宽度统一设置为1.5mm，既保证了打印时的成型成功率，避免细筋打印出现断料缺陷，又能在1.5mm壁厚的前提下提供足够的结构刚度，整架打印完成后在1米高度自由落体至硬质地面时，中心板变形量不超过0.2mm，不会出现飞控安装位错位的情况。

设计过程中优先考虑了微型飞行器的载荷冗余问题，整架自重控制在8g以内，可搭载总重不超过20g的飞控、电池与微型摄像模块，机臂的力臂长度经过反复迭代，四个电机的回转中心形成的正方形对角线尺寸为110mm，既保证了飞行时的力矩平衡，避免轴距过短导致的姿态控制灵敏度不足，又不会因为轴距过长增加额外的空气阻力。机架底部预留了2mm高度的凸台作为电池安装位，凸台上设置了两个直径1mm的走线孔，可直接将电池供电线穿过孔位连接至上方的飞控板，减少外露走线带来的飞行风阻。所有边角位置都做了R0.8mm的圆角处理，一方面避免3D打印时出现尖角翘曲的问题，另一方面也能减少飞行过程中磕碰对机架本身造成的损伤，即使撞到室内墙面或者障碍物，圆角结构能分散冲击力，不会出现尖角崩裂的情况。

从实际使用场景出发，这款机架适配室内科研实验、青少年科创教学、微型航拍玩具开发等多个方向，结构上没有设置易损的薄壁悬臂结构，所有受力筋条都采用三角形桁架布局，相比同尺寸的实心板机架减重62%，同时结构抗扭刚度提升了37%，在做急转、升降等飞行动作时，机架不会出现明显的形变，保证飞控传感器采集数据的准确性，避免因为机架共振导致的飞行姿态失稳。电机安装座的内孔深度设置为4mm，刚好可以包裹住微型电机的定子外壳，即使电机在大油门工况下出现震动，也不会出现电机松脱移位的问题，安装座侧面没有额外设置顶丝孔，依靠3D打印材料的抱紧力即可完成电机固定，减少了装配工序，也降低了整机的零件数量，整架为一体化打印成型，不需要额外的螺丝、连接件即可完成核心结构的装配，大幅降低了微型四轴飞行器的组装难度。中心板的飞控安装位预留了标准20mm*20mm的安装孔距，可直接适配市面上绝大多数微型飞控板，孔位周围做了0.5mm的沉台设计，安装飞控时可以保证板面与机架基准面平行，避免飞控安装倾斜带来的姿态校准误差。走线槽的宽度统一为2mm，可同时容纳3根直径0.5mm的导线穿过，所有走线位置都做了倒角处理，不会划伤导线绝缘层，避免飞行过程中出现线路短路的故障。
