直插式铝电解电容器三维建模作品

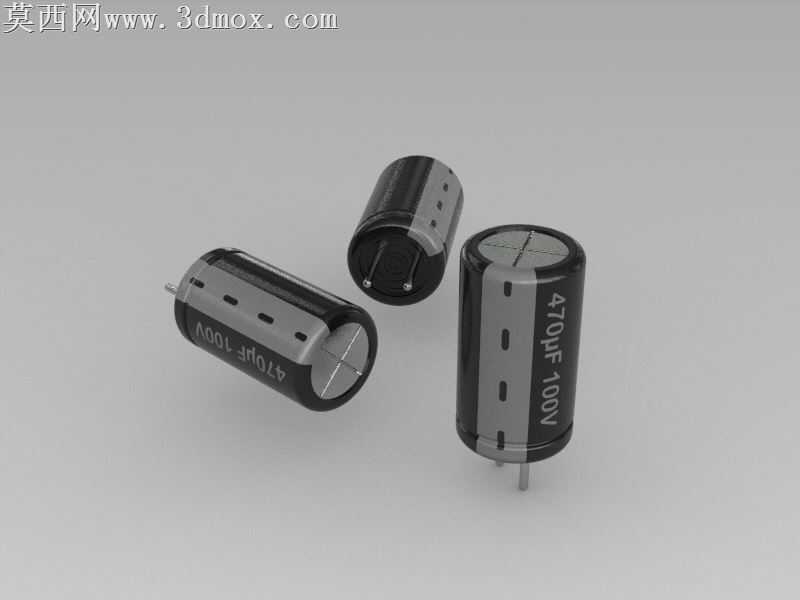

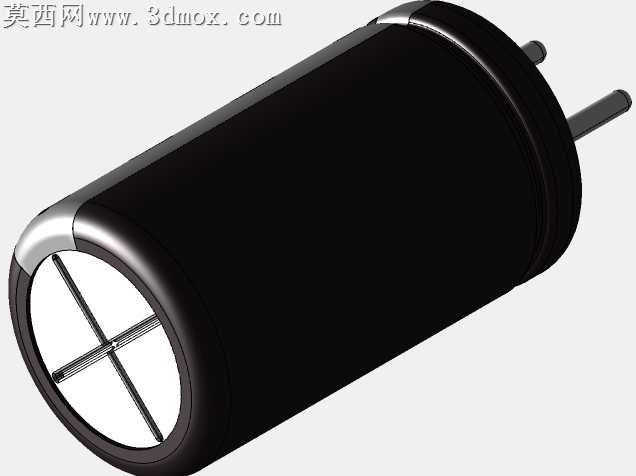

本作品为直插式铝电解电容器的三维建模成果，建模过程严格参照实物尺寸参数，还原TH D6.3mm H11.0 mm P2.5 mm LD 0.5 mm规格的产品外观与结构特征。建模阶段采用参数化设计思路，首先绘制电容主体的圆柱轮廓，通过拉伸命令生成铝壳基体，针对铝壳表面的防爆压痕、极性标识凹槽等细节，采用草图绘制后切除拉伸的方式实现，精准还原铝壳表面的结构特征，保证压痕的深度、宽度与实物比例一致。针对电容顶部的密封胶盖部分，通过旋转凸台命令生成基体后，对引脚穿出的定位孔进行精准定位，保证两个引脚的中心距符合2.5mm的标准间距，引脚部分采用扫描命令生成，还原引脚的圆柱形态与端部的倒角细节，同时区分正负极引脚的长度差异，符合直插铝电解电容的实物设计规范。电容表面的参数标识部分，采用贴图映射的方式实现，将470μF 100V的规格字样、负极标识条精准贴合在铝壳对应位置，保证标识的位置、比例与实物一致。材质渲染阶段，铝壳部分采用金属铝材质，调整材质的粗糙度、反射率参数，还原铝壳哑光带金属光泽的质感，表面的黑色塑封套采用哑光塑料材质，调整漫反射颜色为深黑色，添加轻微的颗粒质感模拟塑封套的表面纹理，引脚部分采用镀锡金属材质，还原引脚亮银色的金属光泽，密封胶盖部分采用黑色硬质橡胶材质，调整材质的哑光属性还原胶盖的质感。场景搭建采用浅灰色纯色背景，添加三点布光系统，主光从侧上方照射打出电容的主体轮廓与明暗关系，辅光补充暗部细节避免暗部死黑，轮廓光从后方照射勾勒电容边缘，提升模型的立体感，最终渲染效果清晰展现电容的各个结构细节，可用于电子电路装配仿真、元器件库搭建、产品展示等场景，模型结构严谨，尺寸精准，细节还原度高，符合工业级建模的精度要求。
