3D打印机用感应式床调平探头结构

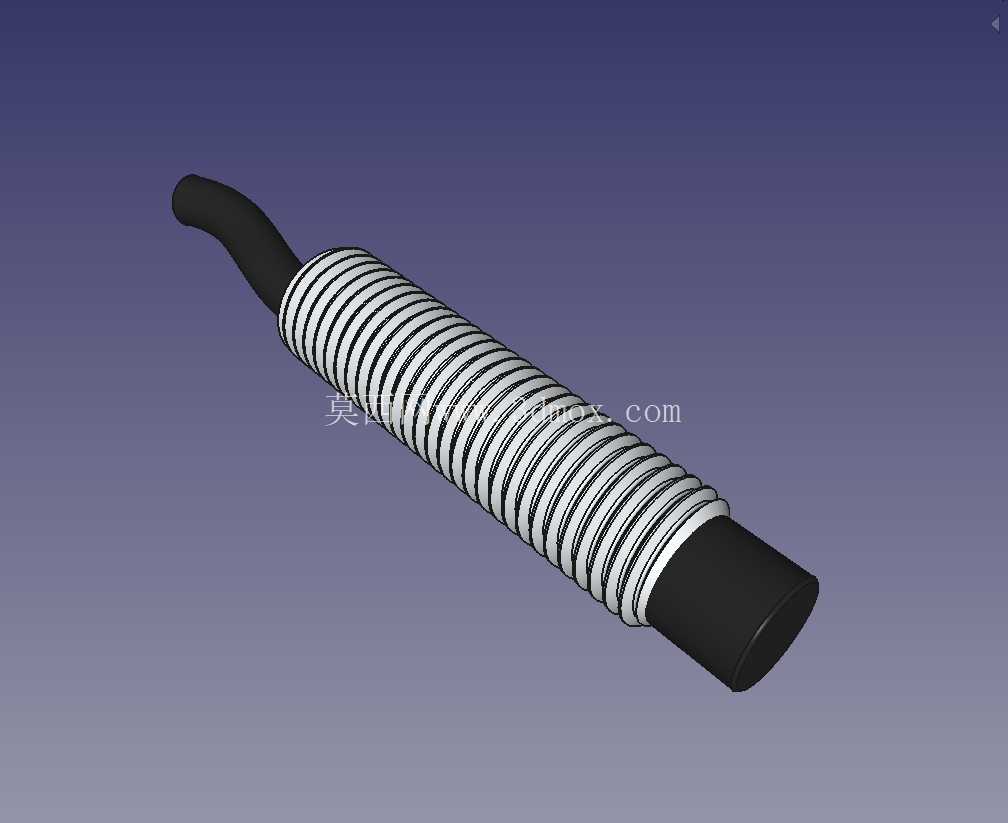

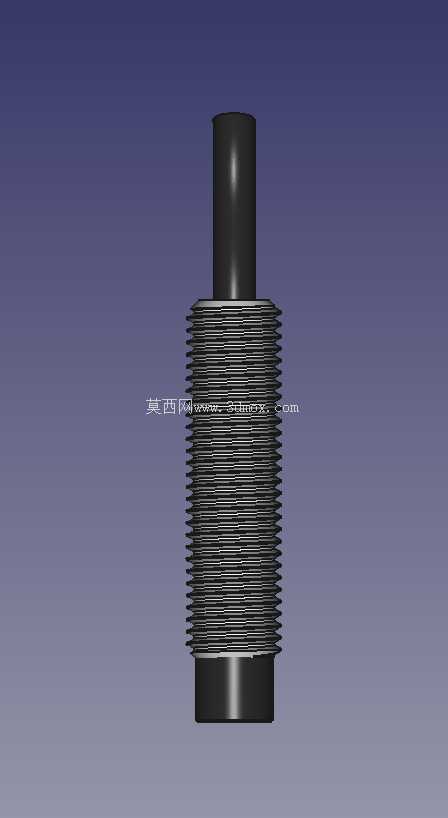

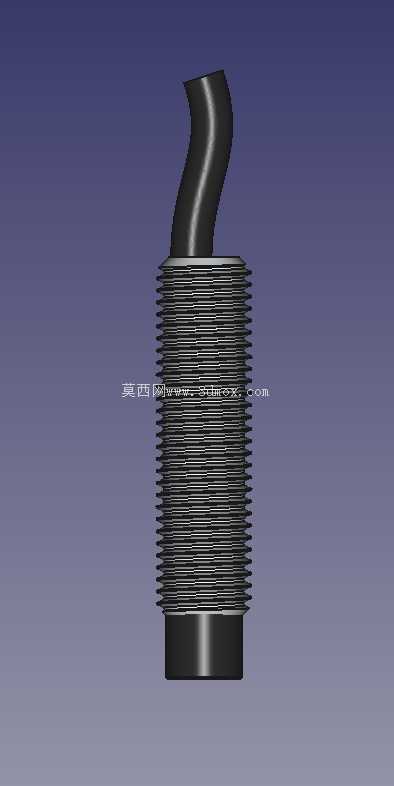

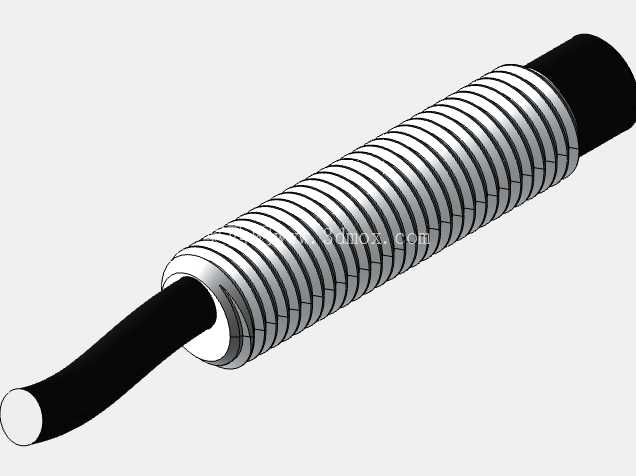

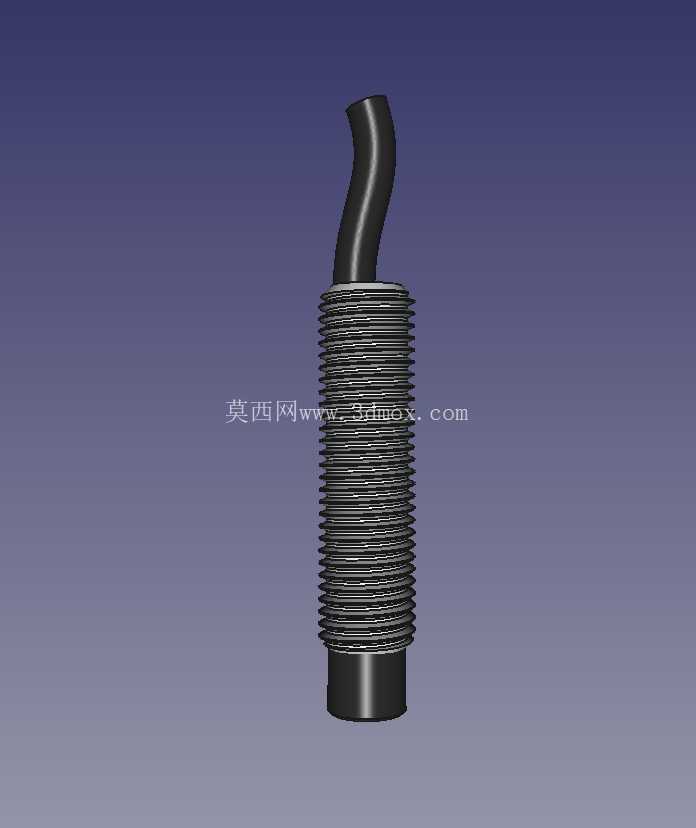

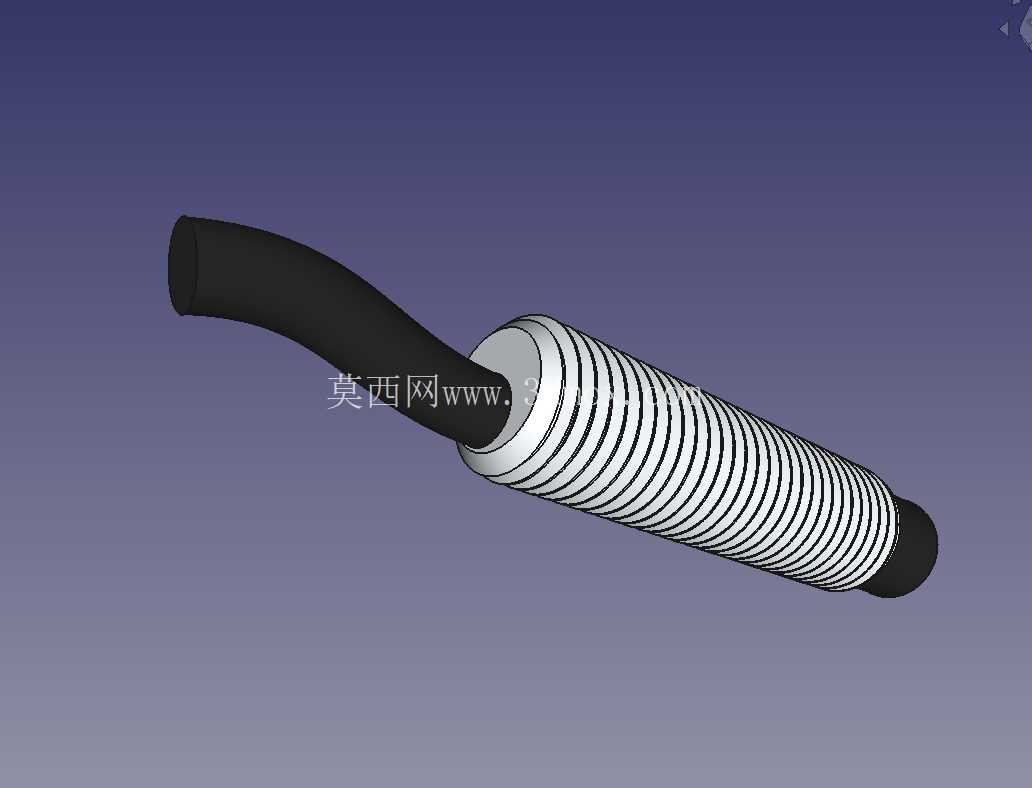

在桌面级FDM3D打印设备的运行流程里，打印平台的平面度校准、喷嘴与平台间距的精准检测，是决定首层打印附着力、避免翘边、堵头、首层过薄刮蹭平台这类常见故障的核心环节，传统的机械限位触针在长期使用后容易出现触针磨损、弹簧弹力衰减带来的检测偏差，接触式检测的触发延迟也会对高速打印场景下的多点调平效率带来限制，非接触式的感应接近探头就成了中高端Prusa系开源3D打印机的标配检测元件。这款感应式接近探头的设计，完全围绕3D打印机的安装空间、检测精度需求展开，整体采用圆柱式主体结构，主体外侧包裹带螺旋褶皱的柔性防护套，尾部引出柔性信号线缆，探头端面为平整的感应检测面，整体结构没有外露的活动机械部件，从根源上避免了接触式探头长期往复动作带来的机械磨损问题。从安装边界来看，探头主体的圆柱外径适配Prusa打印机挤出头支架的标准安装孔位，不需要额外设计转接支架就能直接固定在挤出头的侧方安装位，尾部的螺旋防护套可以跟随挤出头的X、Y轴往复移动产生自适应的弯曲形变，不会因为线缆拖拽拉扯出现信号中断，也不会和打印机的其他运动部件产生运动干涉，防护套的螺旋褶皱结构还能对内部的信号线缆起到耐磨防护作用，避免长期移动过程中线缆外皮被机架棱角磨破出现短路故障。从功能特性上看，这款探头属于涡流式感应接近传感器，不需要和打印平台产生物理接触，就能在设定的检测距离内识别金属平台的位置，检测响应速度远高于机械触针，在执行多点自动床调平流程时，能快速完成平台上数十个检测点的高度数据采集，大幅缩短调平等待时间，非接触的检测方式也不会在打印平台表面留下接触划痕，对PEI喷涂平台、弹簧钢平台这类易刮花的打印面板更加友好。设计过程中重点考量了3D打印场景的特殊工况：探头的感应端面做了平齐化处理，没有突出的检测端，避免挤出头回零过程中出现硬碰撞损坏探头元件；尾部线缆的出线方向做了斜向导向设计，顺着挤出头的走线槽方向延伸，不会和打印头的散热风扇、进料齿轮组件产生空间干涉；外侧的螺旋防护套选用耐温柔性材质，能够承受打印头附近的长期高温辐射，不会因为临近热端出现材质软化、形变开裂的问题。在实际设备适配中，这款探头的检测距离参数匹配常用的3D打印金属平台厚度，不需要额外调整触发阈值就能直接替换原厂的P.I.N.D.A探头，安装时只需要将探头固定在支架孔位内，调整探头端面和喷嘴尖端的高度差到标定区间，接好信号线缆就能完成装配，不需要对打印机的固件做大幅度修改，就能实现自动床调平、首层高度自动补偿的功能，不管是个人玩家改装旧设备，还是小批量组装DIY3D打印机，都能直接适配使用。和市面上常见的通用圆柱接近传感器相比，这款结构专门针对3D打印机的安装空间做了尺寸优化，整体长度更短，不会因为探头过长导致打印行程损失，尾部的柔性防护套也替代了通用传感器需要额外套波纹管防护的繁琐步骤，装配走线更加整洁，长期运行的可靠性更高。
