42步进电机NEMA17混合式两相步进马达

　　42步进电机是桌面级自动化设备里出镜率极高的一类执行元件，NEMA17对应的法兰安装尺寸为42mm见方，机身长度40mm级别的17HS4401属于两相四线混合式步进马达，在3D打印机、小型数控雕刻机、桌面点胶工位、轻载滑台模组、自动送料机构以及教学实验平台中被大量采用。这类电机依靠脉冲信号实现角位移控制，每接收到一个驱动脉冲，转子就转过固定的步距角，配合细分驱动器可以把整步1.8度进一步拆分，在开环控制场景下不需要额外加装位置反馈元件，就能获得足够稳定的定位重复精度，成本和控制复杂度都远低于伺服方案，非常适合负载惯量不大、行程速度适中、对停位一致性要求较高的中小功率传动场合。

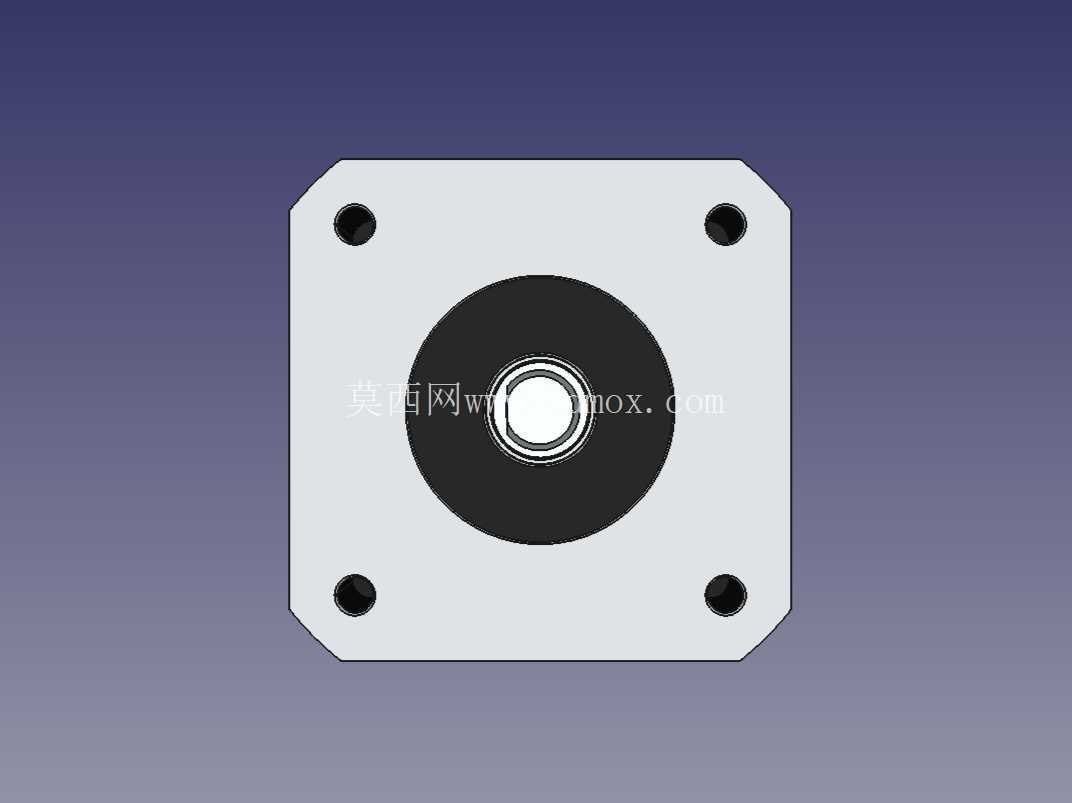

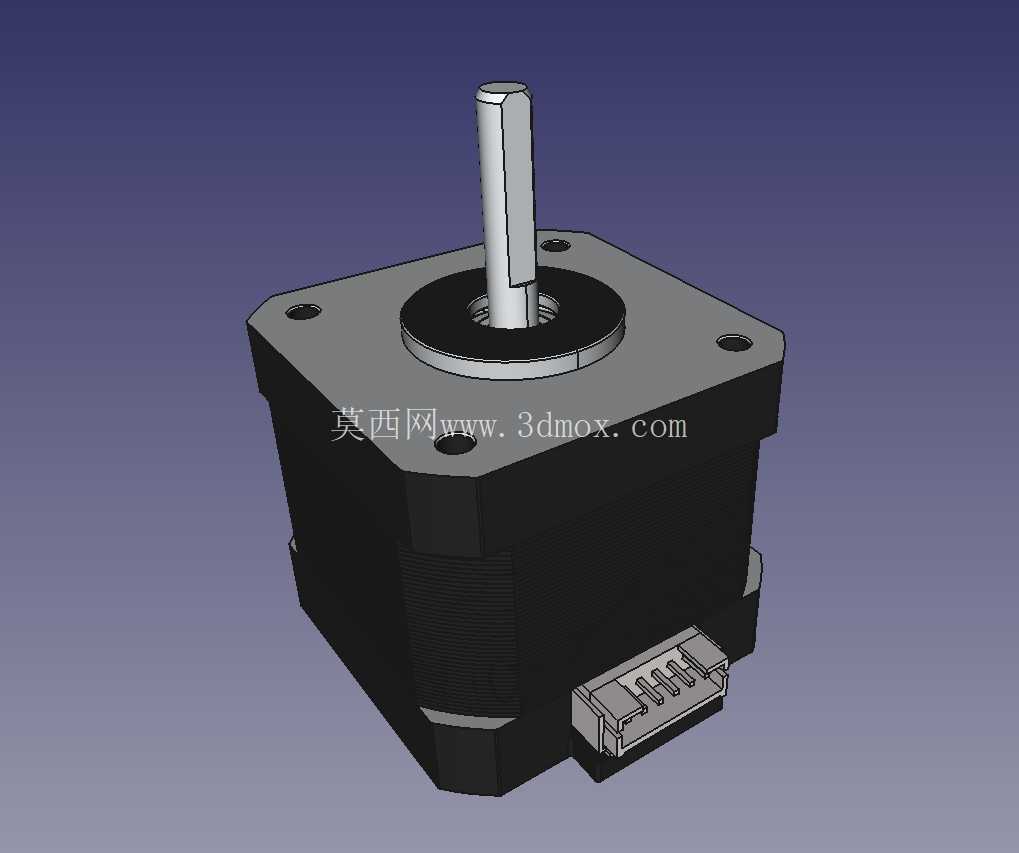

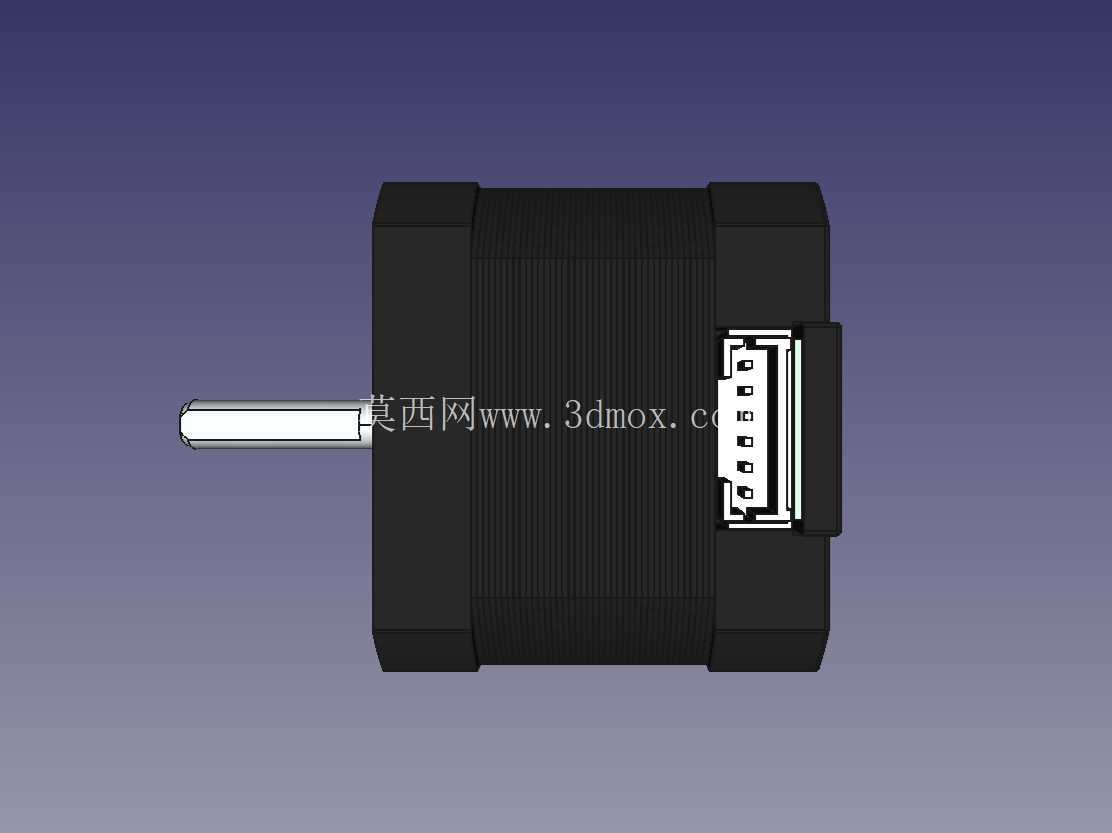

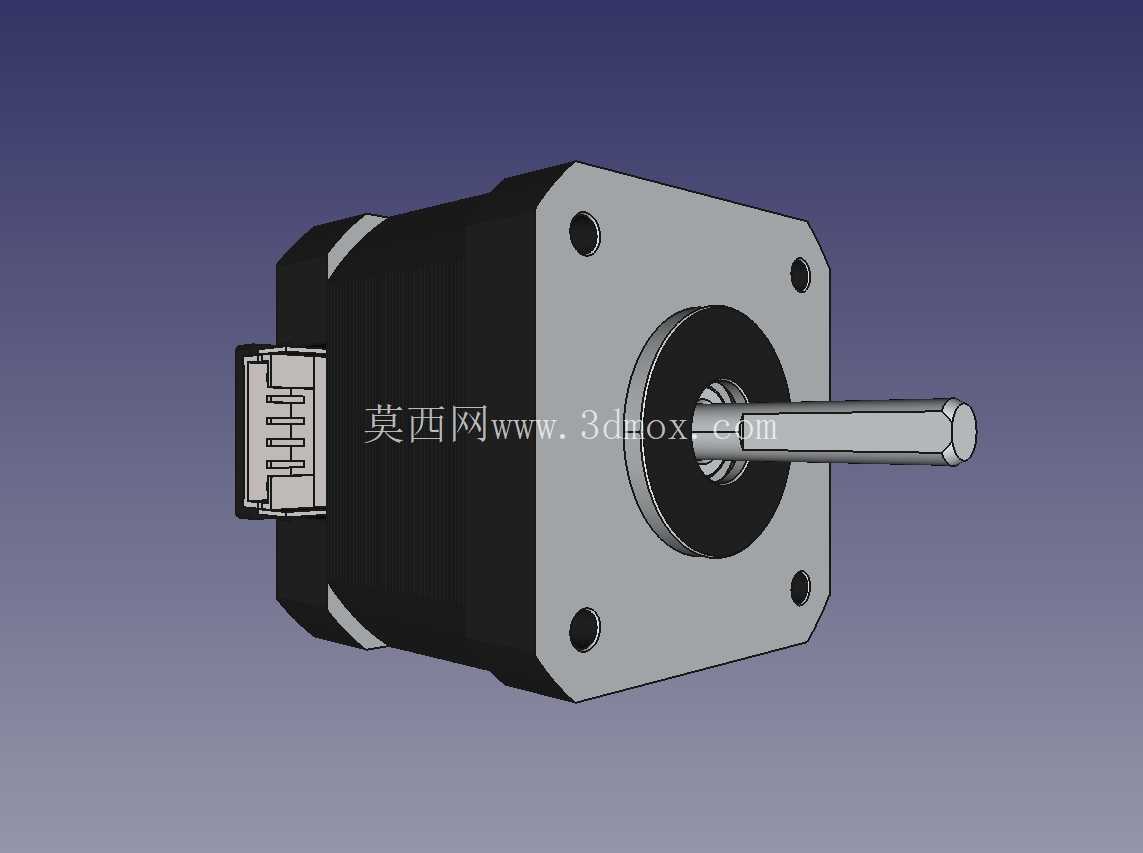

　　从实际装机的角度看，这款电机的前端法兰为标准方形安装面，四个角预留沉头安装孔，孔位分布遵循NEMA17通用规范，配套M3螺丝即可直接固定在设备钣金支架、铝型材端面或者同步带轮安装座上，轴向输出轴为单扁位D型轴，轴径5mm，轴端伸出法兰面的长度预留了同步轮、联轴器、小型齿轮的装夹空间，D型切面可以和带顶丝的传动件形成周向防转配合，避免频繁正反转时出现轴套打滑丢步的问题。电机尾部引出四根相线，末端接标准白色塑壳插接端子，线序对应两相绕组的A+、A-、B+、B-，接线时可以直接和常见的两相步进驱动器输出端对插，不需要自行剥线压接，在多轴设备批量装配时能明显减少接线工时，也方便后期维护时快速更换备件。

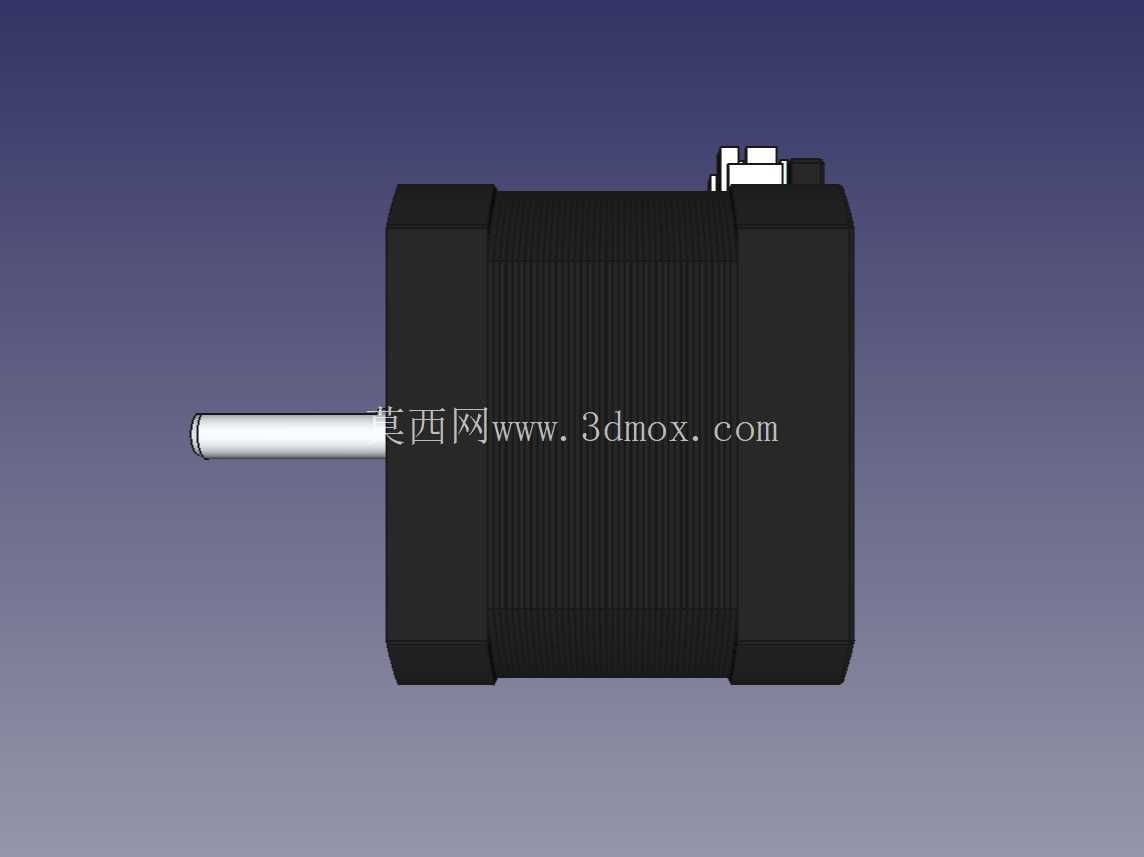

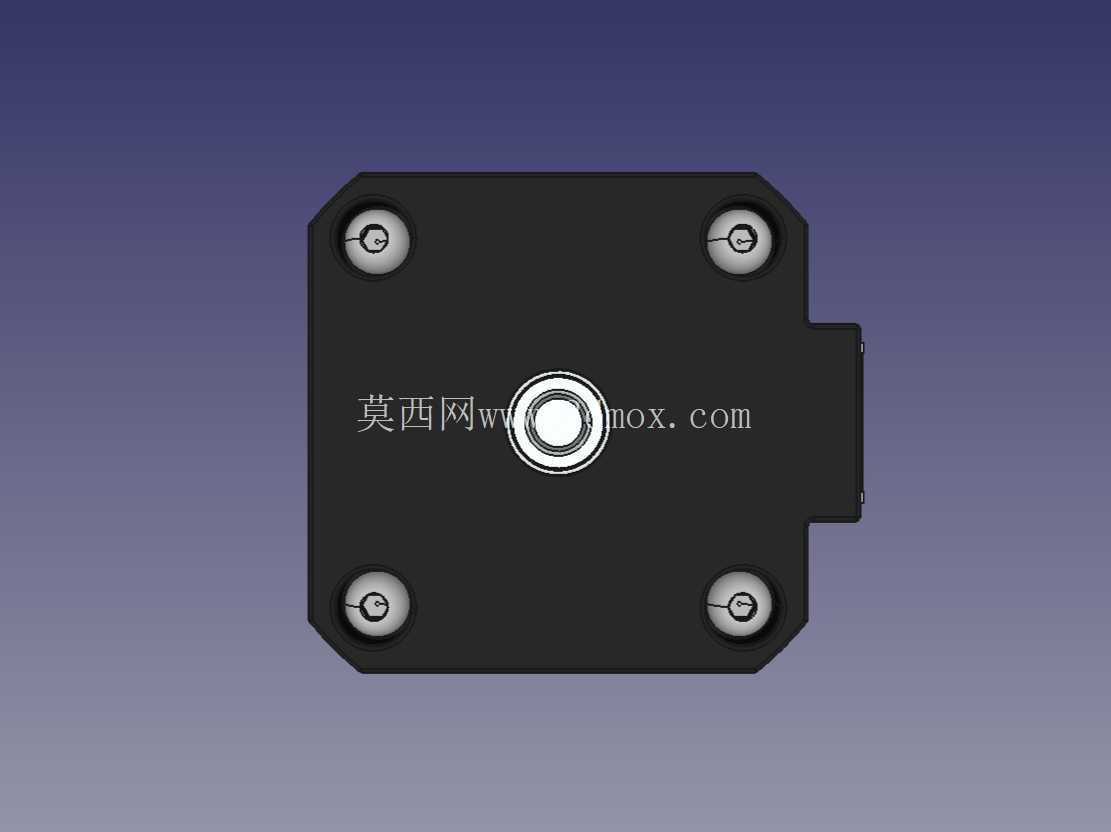

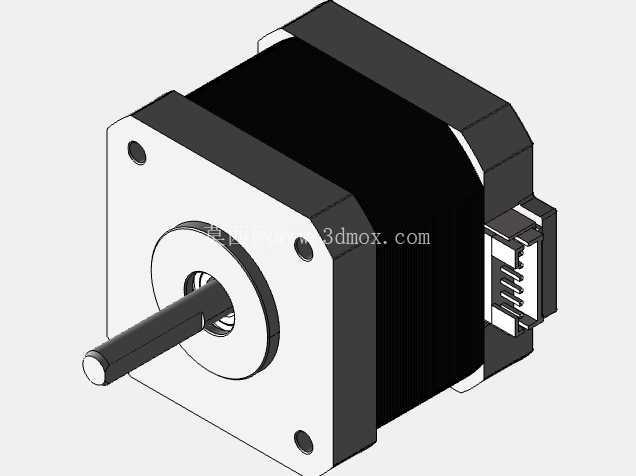

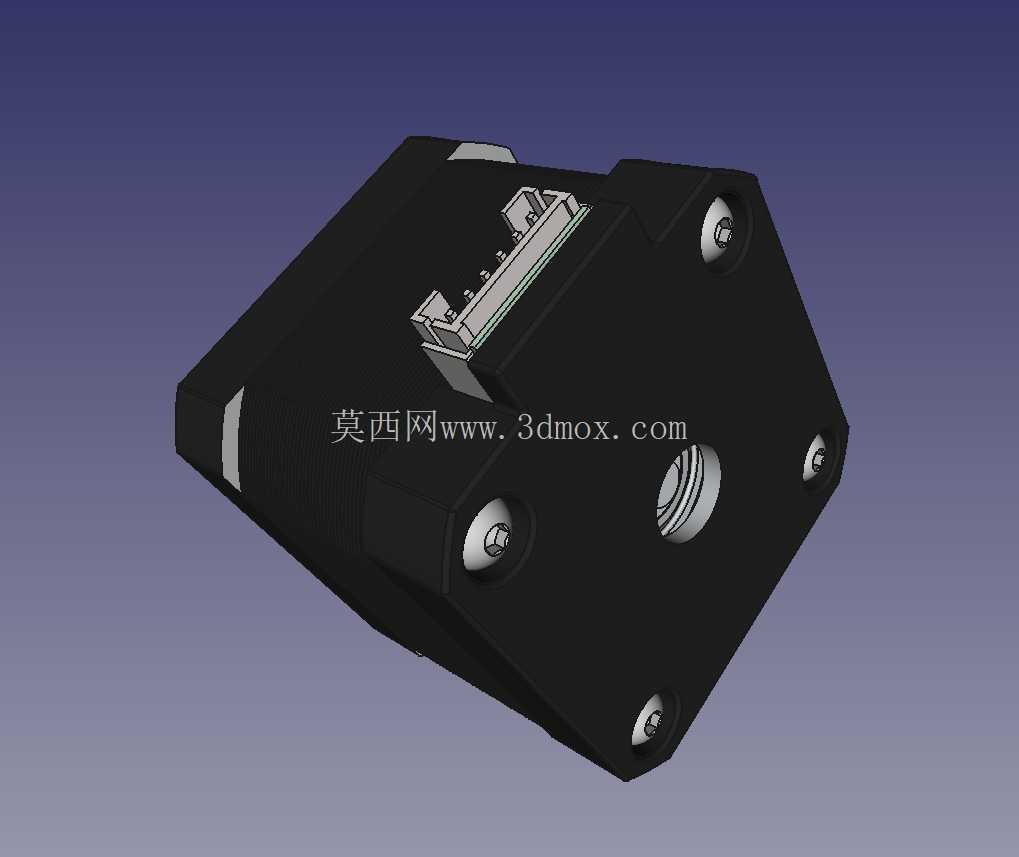

　　建模过程中优先还原了电机的真实装配层级：前端盖、定子机壳、后端盖、输出轴、尾部接线座分别作为独立实体处理，机身侧面的叠片压合纹理、端盖与机壳的配合止口、法兰面的沉孔倒角、轴肩过渡圆角都按照实物测绘尺寸搭建，没有为了简化外观把多个零件合并成单一实体。定子部分的叠片结构通过线性阵列特征生成，修改阵列数量和单段厚度参数就能快速调整机身总长度，衍生出34mm、48mm等不同扭矩规格的同系列电机模型；前端盖和机身主体保留了装配约束关系，调整轴向偏移量即可模拟拆装检修时的分离状态，方便在设备总装阶段检查端盖和周边钣金、走线槽的干涉边界。

　　选型校核时需要重点关注几个安装边界：法兰外轮廓42mm见方，安装孔中心距为31mm，输出轴轴心到法兰底面的中心高度21mm，机身主体的横截面不超出法兰外轮廓，尾部接线端子沿径向向外突出，在排布多电机并排安装的工位时，要给端子和驱动线束留出至少10mm的插拔操作空间，避免相邻电机间距过小导致插头无法装拆。电机输出轴的径向承载能力有限，不适合直接挂载悬臂大直径带轮，传动方案优先通过联轴器对接滚珠丝杠，或者用同步带轮做平行轴传动，让皮带拉力尽量靠近法兰端面，减小轴端弯矩。在3D打印机的挤出机构或者XY轴运动模组中，这款电机通常以卧式或立式两种姿态安装，模型预留的完整外形包络可以直接导入设备总装，校核电机外壳和线性导轨、拖链、机身板材的最小安全间隙，提前发现实物装配时才会暴露的干涉问题。

　　电机本体的散热依靠机壳金属表面自然对流，长时间高速运行时机身温升较高，建模时保留了机壳外壁的完整散热面，没有多余的包覆特征，后续如果需要加装散热片或者散热风扇，也可以直接在机身外侧匹配对应的安装结构。整体模型兼顾了外观还原度和结构可编辑性，既可以作为设备外观展示的渲染素材，也能支撑结构工程师在方案阶段完成布局校核、安装孔位匹配和运动空间验证。
