7mm规格线性导轨配套LWL7B滑架结构

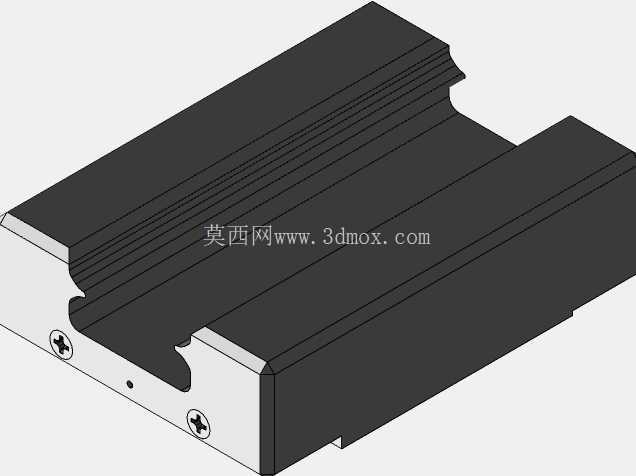

　　从结构设计逻辑来看，滑架主体采用了一体化的金属基座加工思路，基座上的滚道槽和导轨的滚道轮廓完全匹配，内部预置的循环滚珠通道可以让钢珠在滑座往复运动时持续循环，把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，哪怕是0.1N级别的轻载驱动，也能带动滑架平稳移动，不会出现低速爬行的问题。滑架两端的端盖除了起到密封防尘的作用，还集成了滚珠回流的导向结构，端盖上预留的密封唇口可以贴紧导轨表面，阻挡加工环境里的切屑、粉尘进入滚道内部，避免钢珠和滚道出现异常磨损，延长整套导向组件的使用寿命。这款适配7mm宽度线性导轨的滑架，是微型直线传动系统里的核心导向承载部件，日常在桌面级精密检测设备、小型自动化送料模组、3C产品组装工位的微调滑台、实验室精密取样机构里都能见到它的身影，这类窄幅导轨配套的滑架，本身就是为安装空间极度受限的轻载直线往复运动场景设计的，相比常规宽幅导轨滑架，它的横向占用空间压缩了近六成，能在狭小的设备内腔里完成精准的直线导向动作。

　　滑架侧面的安装沉孔是按照微型导轨的通用安装间距设计的，安装时可以直接通过十字槽螺丝把滑架固定在移动工作台上，不需要额外加工转接板，沉孔的深度经过精确计算，螺丝锁紧后不会突出滑架表面，避免和周边的运动部件发生干涉。滑架的底面和导轨的上基准面完全贴合，安装时只要保证导轨的安装基准面和设备台面对齐，滑架的运动直线度就能控制在微米级偏差范围内，不需要反复调整滑架的安装位置。从安装边界尺寸来看，这款滑架适配的导轨宽度为7mm，滑架自身的总长度、宽度和高度都严格匹配微型导轨的安装尺寸规范，滑架的行程范围内不会和导轨两端的限位挡块发生碰撞，滑架底部的避空槽刚好可以容纳导轨的安装螺丝头，滑架在全行程移动时不会剐蹭到导轨上的固定螺丝。

　　在实际选型应用中，这类微型滑架通常搭配同规格的直线导轨使用，单根导轨可以根据行程需求搭配一个或者多个滑架，多滑架配置时可以提升移动工作台的承载能力和抗倾覆力矩性能，哪怕是工作台存在偏载的情况，多个滑架共同受力也能保证运动的平稳性，不会出现卡滞的问题。滑架的滚道经过精密磨削加工，表面粗糙度控制在合理范围内，钢珠和滚道的接触应力经过校核，在额定轻载工况下长期运行也不会出现滚道点蚀的问题。日常设备维护时，只需要定期通过滑架上预留的注油孔添加少量润滑脂，就能保证滚道和钢珠之间的润滑状态，不需要频繁拆解维护。

　　在小型点胶设备的Z轴升降结构里，这款滑架可以搭配微型丝杆使用，完成精准的点胶头升降动作；在视觉检测设备的调焦机构里，它可以带动相机模块完成前后微调，保证成像的清晰度；在小型医疗检测设备的样本输送机构里，它可以带动样本架完成平稳的直线移动，避免样本出现晃动溢出的问题。设计这款滑架的三维模型时，完全按照实物的装配尺寸进行建模，所有的安装孔位、滚道轮廓、端盖结构、密封槽位置都和实际零件保持一致，结构工程师在做设备整体设计时，可以直接把这个模型导入装配体中，核对安装空间是否足够，检查滑架在全行程运动时是否和周边的零部件存在干涉，不需要再重新测绘建模，能大幅缩短设备设计的周期。建模过程中对滑架内部的滚珠循环通道做了简化处理，保留了外部的所有安装接口和外形尺寸，既保证了装配干涉检查的准确性，也不会因为过于复杂的内部细节占用过多的软件内存，提升大装配体的运行流畅度。滑架的安装螺丝孔位尺寸、端盖的外形尺寸、密封唇的位置都按照实际零件的公差要求做了匹配，在生成工程图时可以直接提取相关的尺寸作为加工参考，不需要反复核对实物尺寸。
