适配多类直流减速电机的驱动轮结构

　　在小型移动机器人、智能小车、教育类工程实训平台的行走机构设计中，驱动轮与电机的适配性一直是结构工程师选型阶段需要重点考量的环节，很多入门级开发者在搭建移动底盘时，经常遇到轮体安装孔位与电机输出轴不匹配、轮毂抱紧力不足导致传动打滑、轮胎抓地力不足在光滑地面空转等问题，这款轮体结构正是针对这类常见痛点完成的适配化设计。从实际应用场景来看，这类轮体广泛覆盖桌面级教育机器人、小型巡检AGV、创客类智能小车、WRO等青少年工程竞赛平台的行走单元，尤其适配市面上流通量极大的博牌直流减速电机、约翰逊金属齿轮直流电机等常规小功率驱动单元，无需额外加工转接法兰或者定制联轴器，就能直接完成轮体与电机输出端的装配，大幅降低底盘搭建阶段的零件加工成本与装配调试周期。

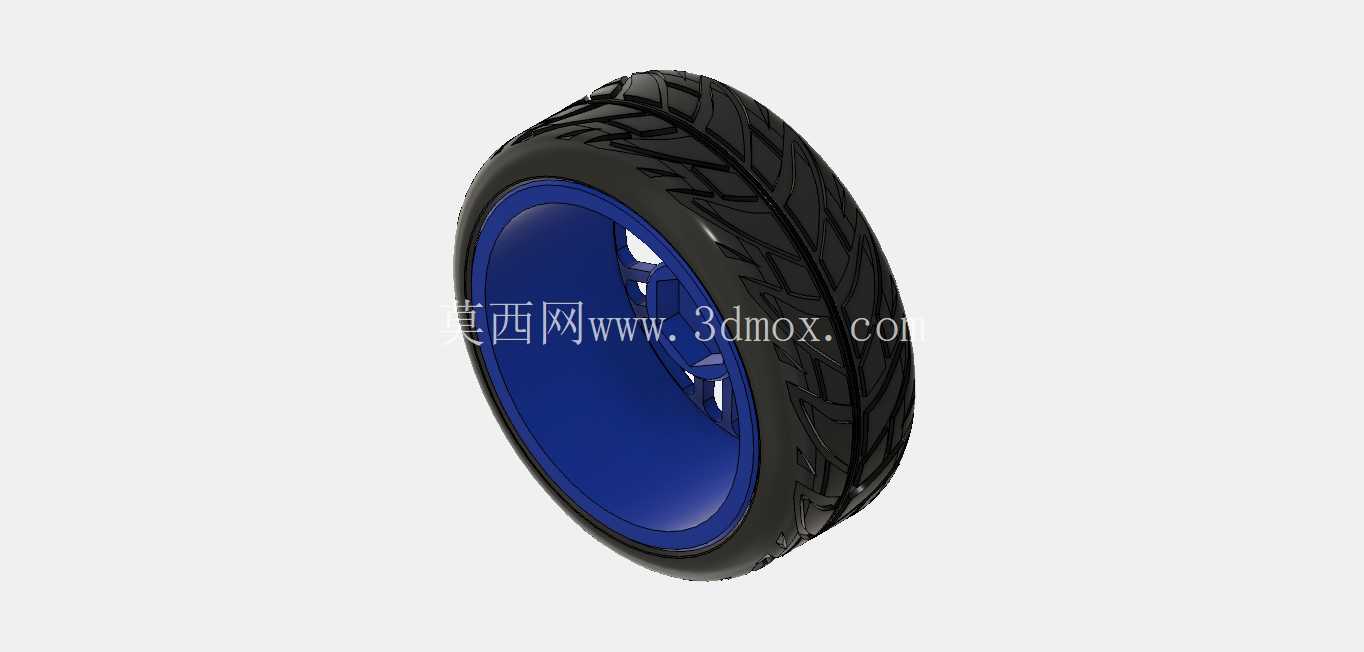

　　从功能特性层面看，轮体采用分体式结构设计，外侧为带防滑纹理的橡胶胎面，内侧为蓝色硬质塑料轮毂，胎面的交错式防滑沟槽并非装饰性结构，而是经过实际行走测试优化的纹路走向，在木质桌面、PVC地坪、短绒地毯等常见室内移动场景下，都能提供足够的纵向抓地力与侧向防滑能力，避免小车加减速阶段出现打滑偏移，同时橡胶材质本身具备一定的形变缓冲能力，能过滤掉地面微小凸起带来的振动，降低底盘上搭载的传感器因振动出现的数据漂移问题。轮毂部分的设计重点集中在安装位的适配性上，内孔尺寸与常见6mm直径直流电机输出轴完全匹配，轮毂侧面预留的紧定螺丝孔位，可以直接通过机米螺丝将轮毂与电机输出轴锁死，避免传动过程中轮体与电机轴出现相对转动，轮毂的辐条采用镂空式设计，在保证整体结构强度满足小负载移动需求的前提下，尽可能降低轮体自身的转动惯量，减少电机启动与制动阶段的惯性负载，提升小车的运动响应速度。从安装边界与尺寸适配角度来说，这款轮体的轴向宽度与外径经过多轮样机测试优化，既不会因为外径过小导致电机输出扭矩被过度放大、小车行走速度过慢，也不会因为外径过大超出小功率直流电机的带载能力，导致电机启动电流过大烧坏驱动板；轮毂的轴向定位台阶尺寸与常规直流减速电机的输出端端面完全贴合，装配时不需要额外添加轴套调整轮距，就能保证两侧轮体的同轴度，避免小车行走时出现走偏、啃胎等问题。

　　在实际结构选型过程中，工程师需要注意，这款轮体的负载能力主要针对10kg以内的小型移动平台，若用于更大负载的AGV场景，则需要重新校核轮毂的结构强度与胎面的承压能力，同时在装配紧定螺丝时，建议在电机输出轴对应位置打磨出小平面，再锁紧紧定螺丝，进一步提升连接可靠性，避免大扭矩输出时出现螺丝松脱、轮体打滑的问题。胎面与轮毂之间采用过盈配合的方式连接，不需要额外粘接就能保证胎面不会在轮毂上发生相对转动，后期如果胎面出现磨损，也可以直接将旧胎面从轮毂上剥离更换，不需要整体更换轮体，降低后期维护成本。

　　对于三维建模从业者来说，这款轮体的建模过程可以拆分胎面、轮毂两个独立零件分别完成，胎面部分的防滑纹理可以通过投影曲线加扫描切除的方式实现，不需要做过于细碎的曲面细节，在保证外观还原度的前提下尽可能降低模型的面数，方便后续导入到整机装配体中完成底盘的干涉检查；轮毂部分的安装孔位、紧定螺丝孔、辐条镂空结构都需要严格按照实际装配尺寸建模，尤其要注意内孔与电机轴的配合公差，若模型中配合间隙设置过小，3D打印制作样件时就会出现轮体无法装入电机轴的问题，间隙过大则会出现同轴度偏差，影响行走精度。在移动底盘的整体布局中，这款轮体作为驱动轮使用时，建议搭配1-2个万向从动轮组成三点或者四点支撑结构，根据轮体的实际外径计算电机转速对应的整车行走速度，匹配对应的电机减速比，避免出现动力匹配不合理的问题；同时轮体安装时要保证两侧驱动轮的中心高度一致，避免底盘出现倾斜，导致某一侧轮体接地压力不足出现打滑。
