五十公斤级称重传感器配套安装固定支架

　　在商用电子台秤、小型仓储分拣称重工位、桌面式物料检重设备、实验室小量程测力装置这类需要精准采集50kg范围内重量信号的场景里，称重传感器的安装固定支架是直接影响测量精度的核心结构件，很多现场调试出现的零点漂移、线性度超差、侧向力干扰问题，追根溯源往往是支架的结构设计或安装配合没有匹配传感器的受力特性。这款适配50kg量程称重传感器的支架，在结构设计阶段就完全围绕平行梁式称重传感器的受力特点做适配，没有多余的装饰性结构，所有几何特征都服务于安装定位精度与受力传导的合理性。

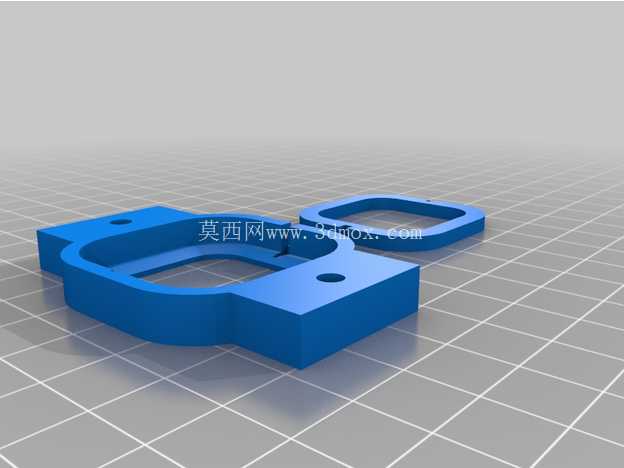

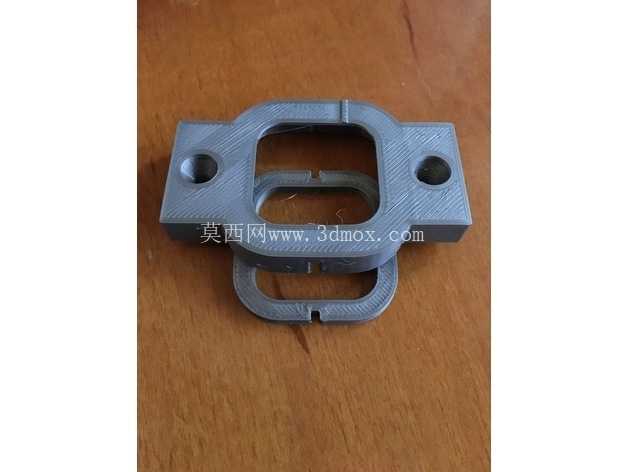

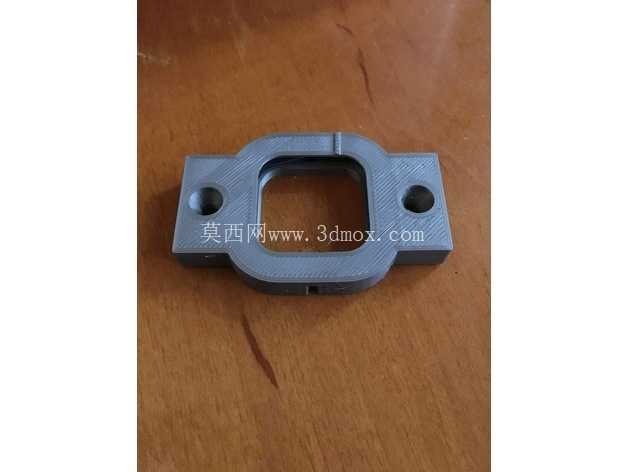

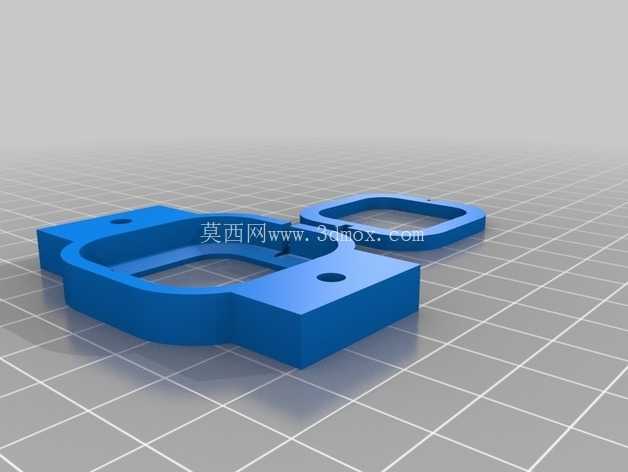

　　从安装边界来看，支架整体采用一体化弯折加铣削成型的结构，底部两个带安装孔的固定耳完全贴合设备安装基面的公差要求，安装孔的中心距严格匹配常规小量程台秤的安装孔位标准，不需要现场二次打孔改孔，装配时只需要将支架通过螺栓固定在设备基座上，再将传感器嵌入支架中部的限位槽内，就能保证传感器的受力方向完全垂直于加载平面，从根源上避免安装偏斜带来的侧向分力干扰。支架中部的镂空区域是设计时特意预留的形变避让空间，平行梁传感器在受载时会产生微米级的弹性形变，这个镂空区域可以完全避开传感器的形变敏感区，不会因为支架的刚性约束限制传感器的正常形变，保证应变片能够准确采集到真实的载荷信号，不会出现因为结构干涉导致的测量值偏小、加载后回零不畅的问题。支架上方的限位压边结构做了精准的高度差设计，既可以在传感器过载时起到硬限位保护作用，避免传感器受冲击载荷超出弹性形变范围发生永久性损坏，又不会在额定载荷范围内接触传感器的加载面，不会额外附加预紧力影响测量精度。在实际设备装配场景中，这类支架的材料选型一般采用高强度铝合金或者冷轧钢做表面喷塑处理，兼顾结构刚性与轻量化要求，不会因为自身重量过大给传感器带来额外的初始载荷，同时表面的防腐处理可以适应仓储、生产车间多粉尘、偶尔有凝露的使用环境，长期使用不会出现锈蚀卡滞的问题。

　　很多初次做小型称重设备设计的工程师容易忽略支架的形位公差要求，比如安装面的平面度、固定孔与传感器定位槽的同轴度，这款支架在建模阶段就把所有配合面的形位公差要求融入到结构特征里，两个安装耳的底面共面公差控制在0.05mm以内，传感器定位槽的中心与加载孔的中心同轴度控制在0.03mm以内，装配后不需要额外做垫片调整就能保证传感器的受力轴线与加载方向完全重合。从实际使用的反馈来看，采用这种结构支架的50kg量程称重单元，重复测量误差可以控制在0.1g以内，完全满足商用检重、小包装物料称重、实验室小力值测试的精度要求，而且支架的结构紧凑，整体占用的安装空间很小，既可以用在固定式的台秤设备上，也可以集成到移动式的称重小车、自动化分拣线的称重模块里，不需要额外做结构改装。

　　在做三维建模的时候，支架的所有圆角、倒角特征都做了工艺性优化，没有尖锐的直角棱边，既可以避免装配时划伤操作人员，也适配冲压、铣削的加工工艺要求，加工时不需要特殊的定制刀具，常规的数控铣或者精密冲压工艺就可以完成加工，量产时的加工一致性很好，不会因为加工误差导致不同批次的支架装配后出现精度差异。另外支架上预留的走线槽位可以让传感器的信号线缆从支架侧面引出，不会被加载结构压损，线缆的弯曲半径也符合常规传感器线缆的最小弯曲要求，长期往复加载也不会出现线缆折断、信号接触不良的问题。很多现场运维的场景里，更换传感器时只需要松开支架侧面的紧固螺钉，就可以直接取出传感器，不需要完全拆卸整个支架，大幅降低了设备后期的维护更换成本，也减少了重新安装校准的工作量。
