回收耗材自制CoreXY结构桌面级3D打印设备

这款CoreXY结构的桌面级打印设备，在个人创客工坊、小型工作室的定制化零件制作场景中具备很高的实用价值，区别于市售量产机型的标准化设计，它的所有结构部件均采用回收塑料瓶加工制成的耗材打印完成，从根源上降低了自制设备的物料成本，也为回收塑料的高值化利用提供了可落地的设备载体。从实际用途来看，它可以满足日常小尺寸塑料零件的快速打样、创客创意作品实体输出、小型功能件的小批量制作需求，不需要依赖工业级打印设备的高投入，就能完成常规精度要求的FDM成型作业。

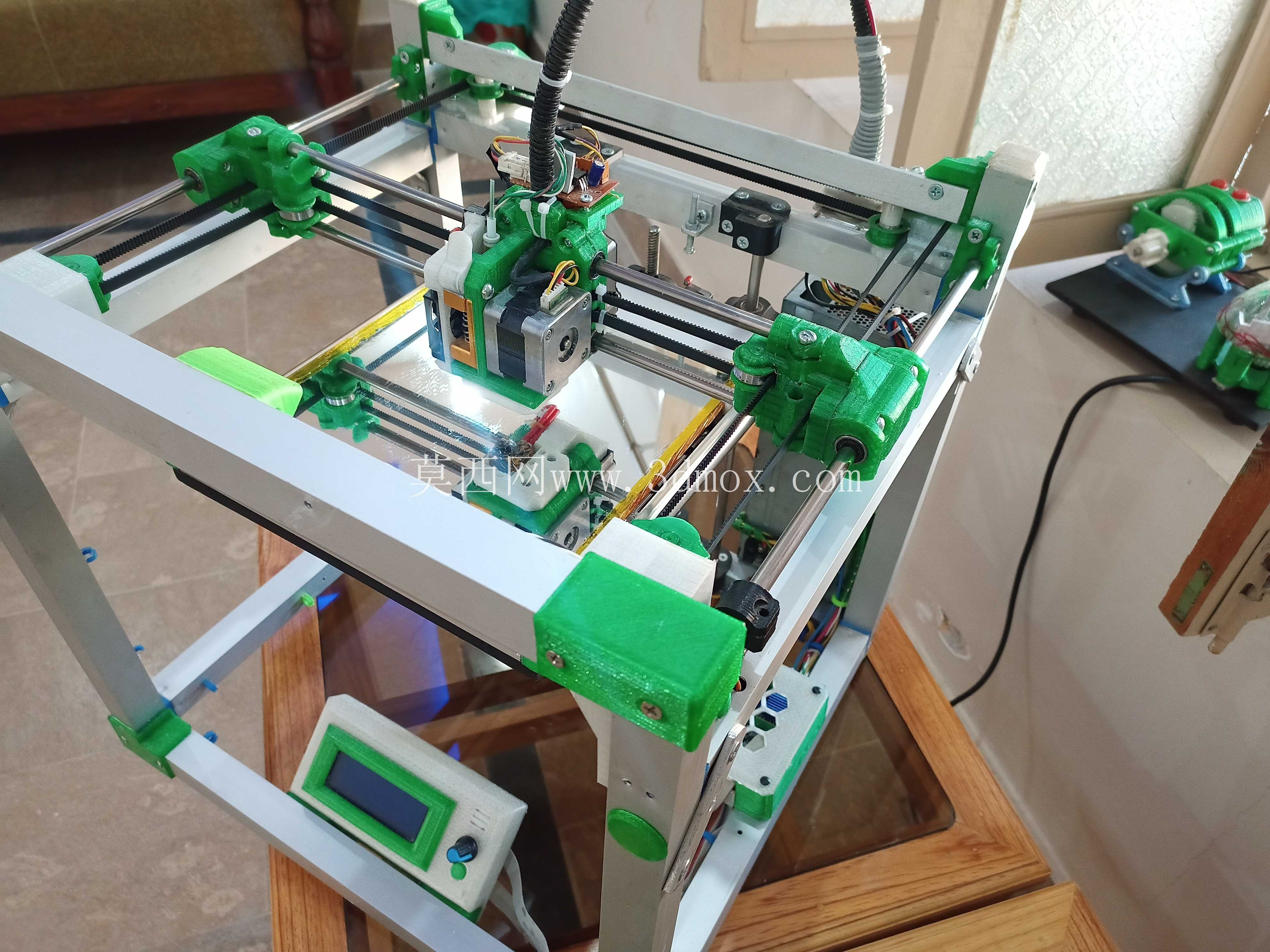

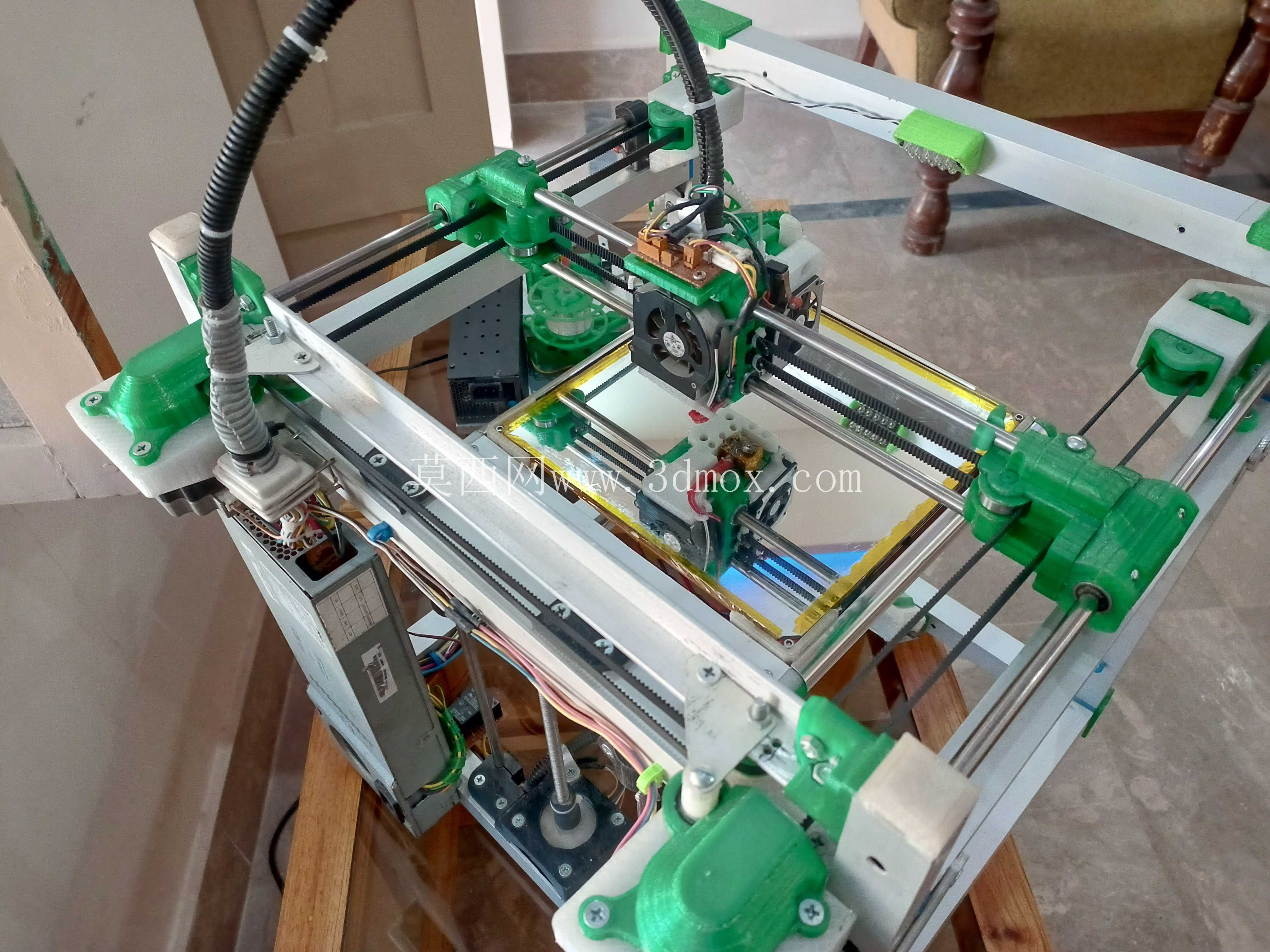

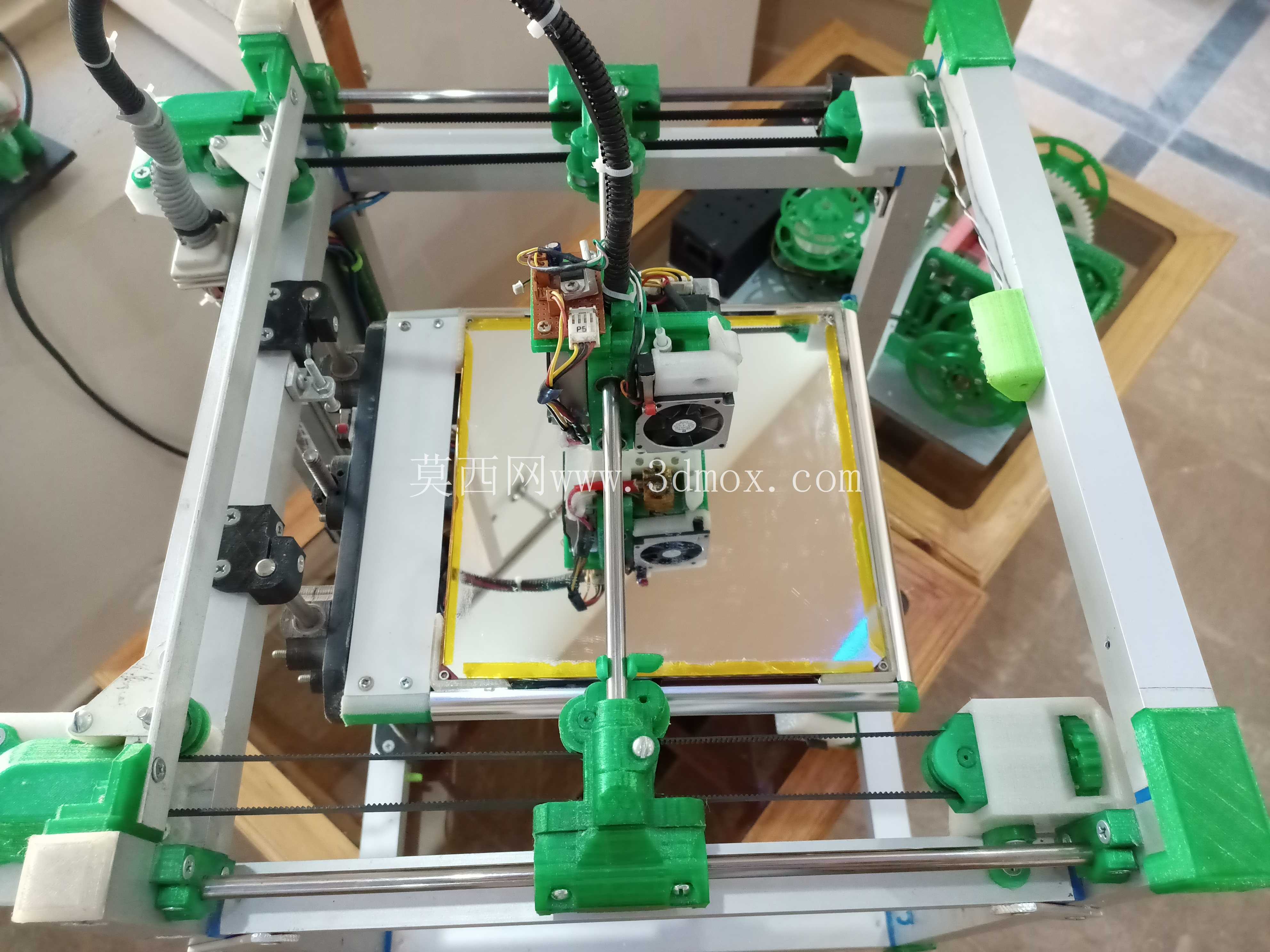

从功能特性层面拆解，设备采用CoreXY运动结构，相比传统的十字轴运动方案，该结构将X、Y轴的驱动电机固定在机架主体上，大幅降低运动端的负载重量，运动过程中惯量更小，高速打印时的振动抑制表现更优，能有效提升打印过程的运动稳定性，减少层纹错位、表面振纹等常见打印缺陷。设备的成型框架采用标准铝型材搭建，型材的槽道结构方便各个功能模块的位置调整与后期改装，不需要额外做复杂的打孔攻丝作业，组装过程中可以根据实际装配公差灵活调整各轴的平行度，降低装配难度。打印头模块集成了耗材进料、熔融挤出、散热导流的完整功能，挤出机构采用近程挤出设计，对回收耗材的直径波动适应性更强，哪怕回收料的直径公差控制不如全新耗材稳定，也能保持相对稳定的出料压力，减少断料、出料不均的问题。设备前端集成了独立的控制交互模块，带显示屏与实体操作按键，可以脱离上位机独立完成打印任务的参数调整、启停控制，不需要全程连接电脑，日常使用的灵活性更高。

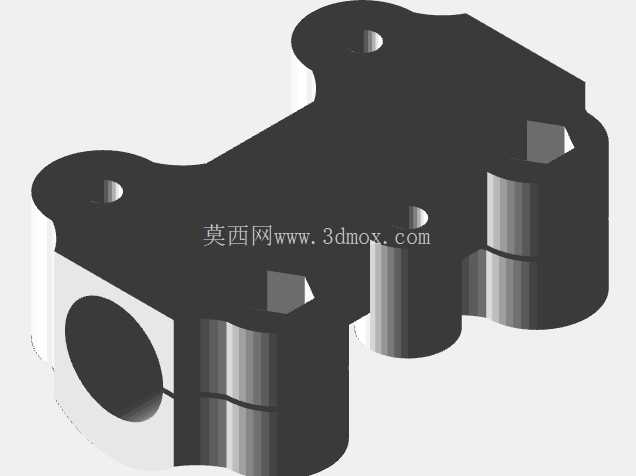

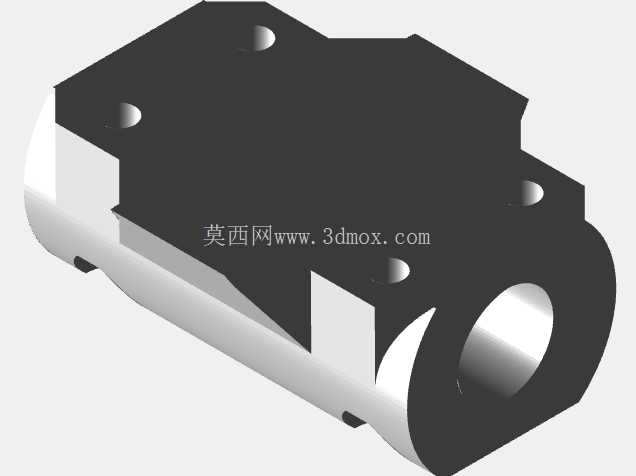

设计思路上，这款设备优先考虑了自制场景的可实现性，所有需要自行加工的结构件都可以通过FDM打印完成，不需要额外采购定制化的金属加工件，降低了个人制作者的加工门槛；结构设计上尽量采用标准化的通用五金件作为连接件，螺丝、螺母、同步轮、导轨这些配件都可以从常规五金渠道采购，不需要定制特殊规格的零部件，大幅降低物料筹备的难度。针对回收耗材的使用特性，设计时特意优化了进料机构的夹持力与挤出轮的齿形参数，避免回收耗材因为材质韧性波动、直径不均出现的进料打滑问题；运动部分的导轨安装座预留了公差调节间隙，装配时可以通过塞尺调整导轨的平行度，保证运动过程中没有卡顿、阻滞的情况，哪怕是没有精密加工条件的个人制作者，也能通过手动调整装配出运动顺畅的轴系。

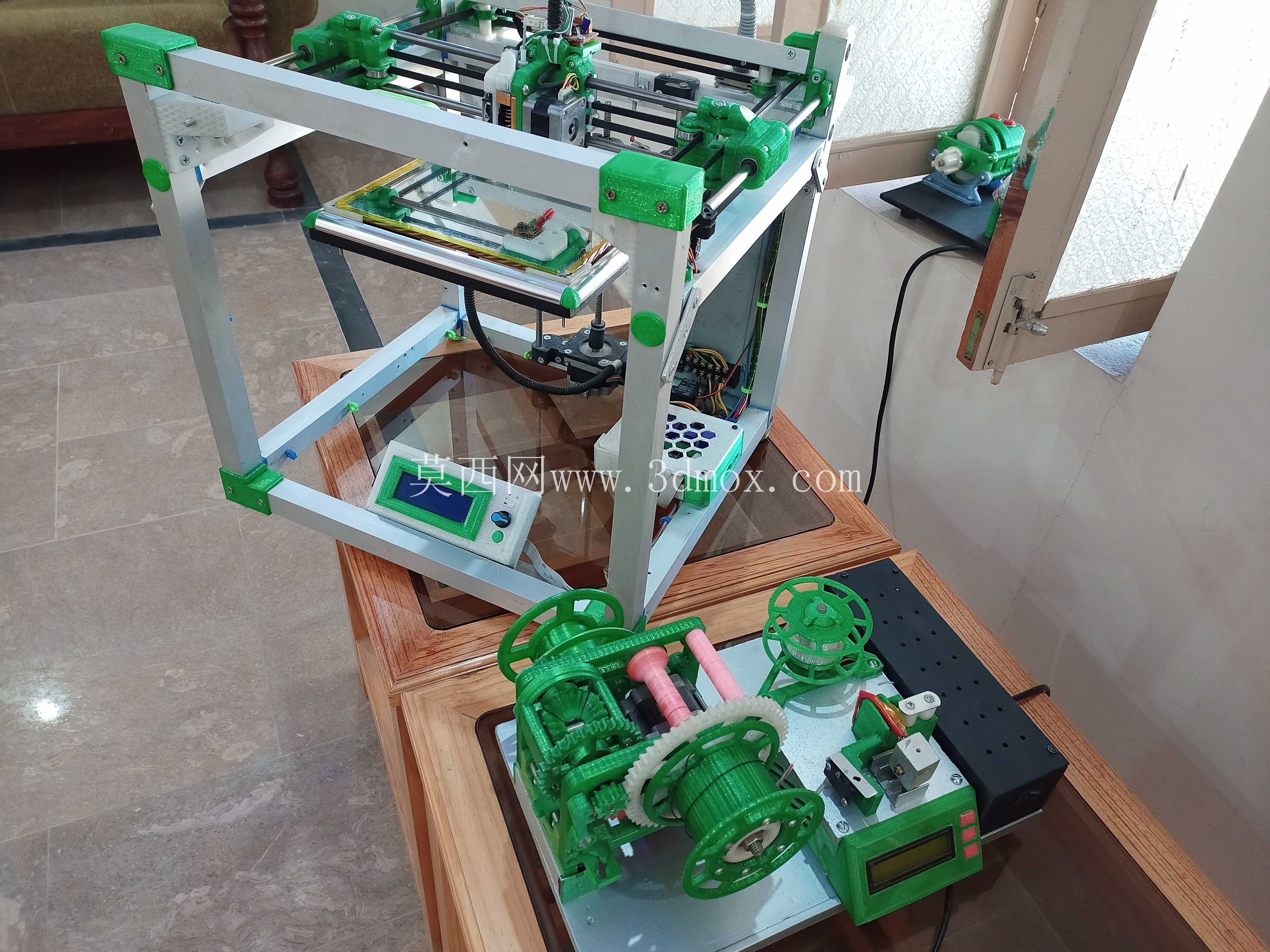

从安装边界与尺寸参数来看，设备整体采用方正的立方体框架布局，占地面积与常规的桌面级喷墨打印机接近，可以直接放置在普通工作台面上使用，不需要额外定制专用的安装支架；成型区域位于框架中部，四周预留了足够的散热空间，打印过程中设备产生的热量可以自然流通散出，不需要额外加装复杂的散热风道。设备的Z轴传动采用双丝杆同步驱动结构，相比单丝杆驱动，平台升降过程中的偏摆量更小，平台调平后的保持性更好，长时间打印过程中不会因为平台倾斜出现首层粘附不良、层厚不均的问题。走线部分采用拖链收纳所有运动线缆，避免运动过程中线缆反复弯折出现断线故障，也让设备整体的外观更整洁，没有杂乱的明线外露。设备底部预留了电控模块的安装空间，可以将主控板、电源模块都集成在框架底部，既可以降低设备整体重心提升放置稳定性，也能让电控部分远离打印头的高温区域，减少高温对电子元器件寿命的影响。

在实际使用场景中，这款设备除了完成常规的PLA、PETG等通用耗材的打印作业外，因为本身结构件就是采用回收PET耗材打印制成，它也可以作为回收塑料闭环制作的核心设备，将日常回收的塑料瓶经过简单的拉丝处理制成耗材后，直接用于打印新的结构件或者日常使用的小物件，适合校园创客教育、社区环保制作工坊这类场景使用，既可以作为3D打印技术的教学载体，也能传递资源循环利用的理念。设备的结构预留了充足的改装空间，后期如果需要提升打印尺寸、更换更高温度的挤出头、加装自动调平传感器、封闭保温舱等功能，都可以在现有框架基础上直接加装改装件，不需要完全重新搭建框架，具备很好的功能拓展性。
