u-blox NEO-M8T多模GNSS授时模块结构设计

做高精度授时类终端结构设计快八年，经手的GNSS模块适配方案少说也有四十多套，这次还原的u-blox NEO-M8T模块，是做电力同步终端、基站授时单元时绕不开的核心器件，建模时特意把所有安装边界、引脚公差、配合间隙都卡到了量产级精度，方便做结构适配的同行直接调用。

先从实际落地的场景说，这个模块最常出现在需要亚微秒级时间同步的设备里：电力系统的配网自动化终端，要靠它给故障录波、差动保护装置提供统一时间基准，差上几微秒就可能出现故障定位偏差；通信基站的空口同步单元，尤其是小基站部署时，没有稳定的多星座授时，很容易出现邻区干扰；还有高精度测绘的手持接收机、自动驾驶的定位冗余单元、气象探空仪的定位模块，都会用到这款能同时收多星座信号的授时模块。和普通单GPS定位模块不一样，它带原始测量输出和单星授时功能，就算某一个星座的信号受遮挡或者干扰，也能靠其他星座维持授时精度，不会出现时间跳变把整台设备的同步逻辑搞乱。

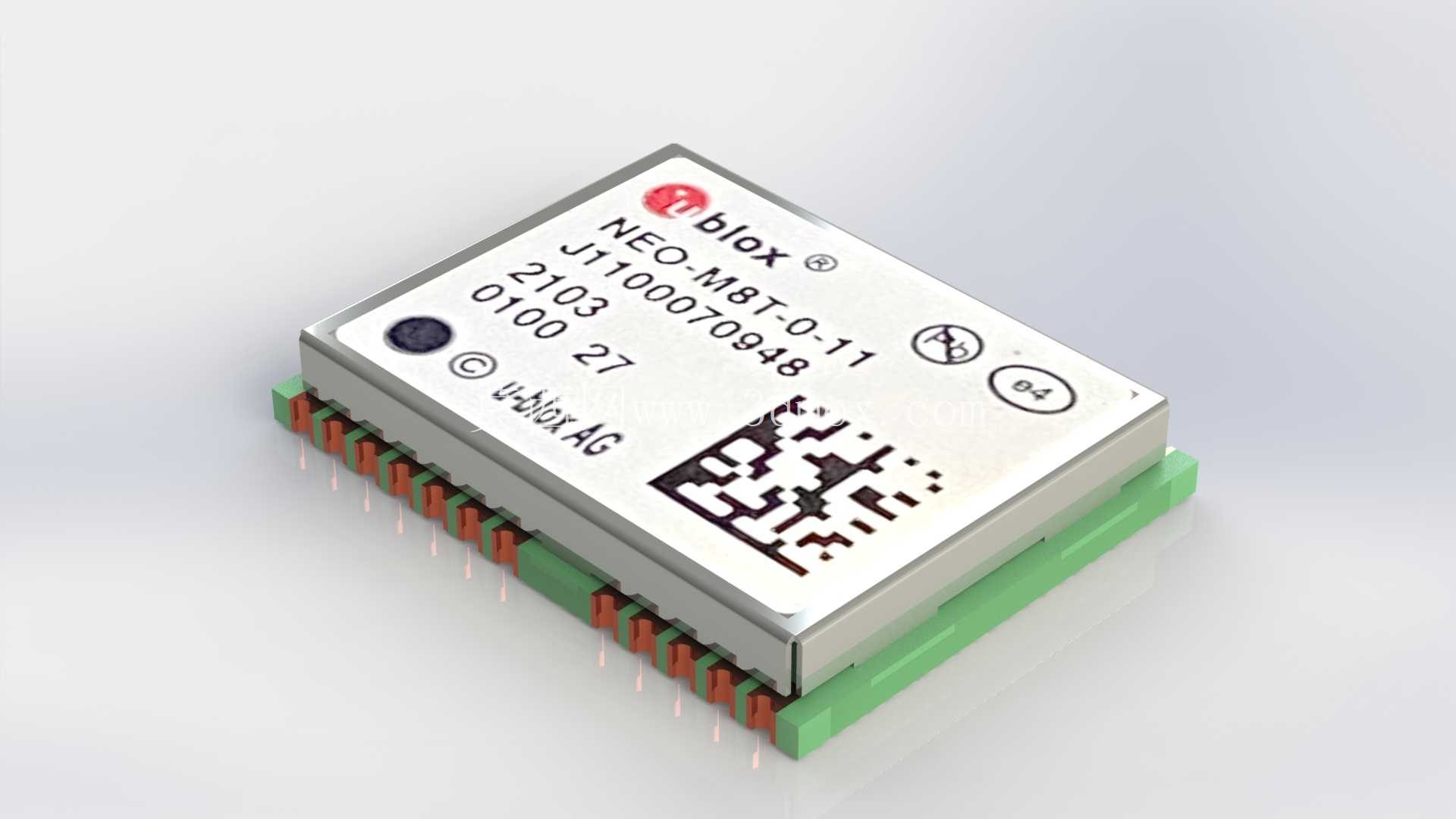

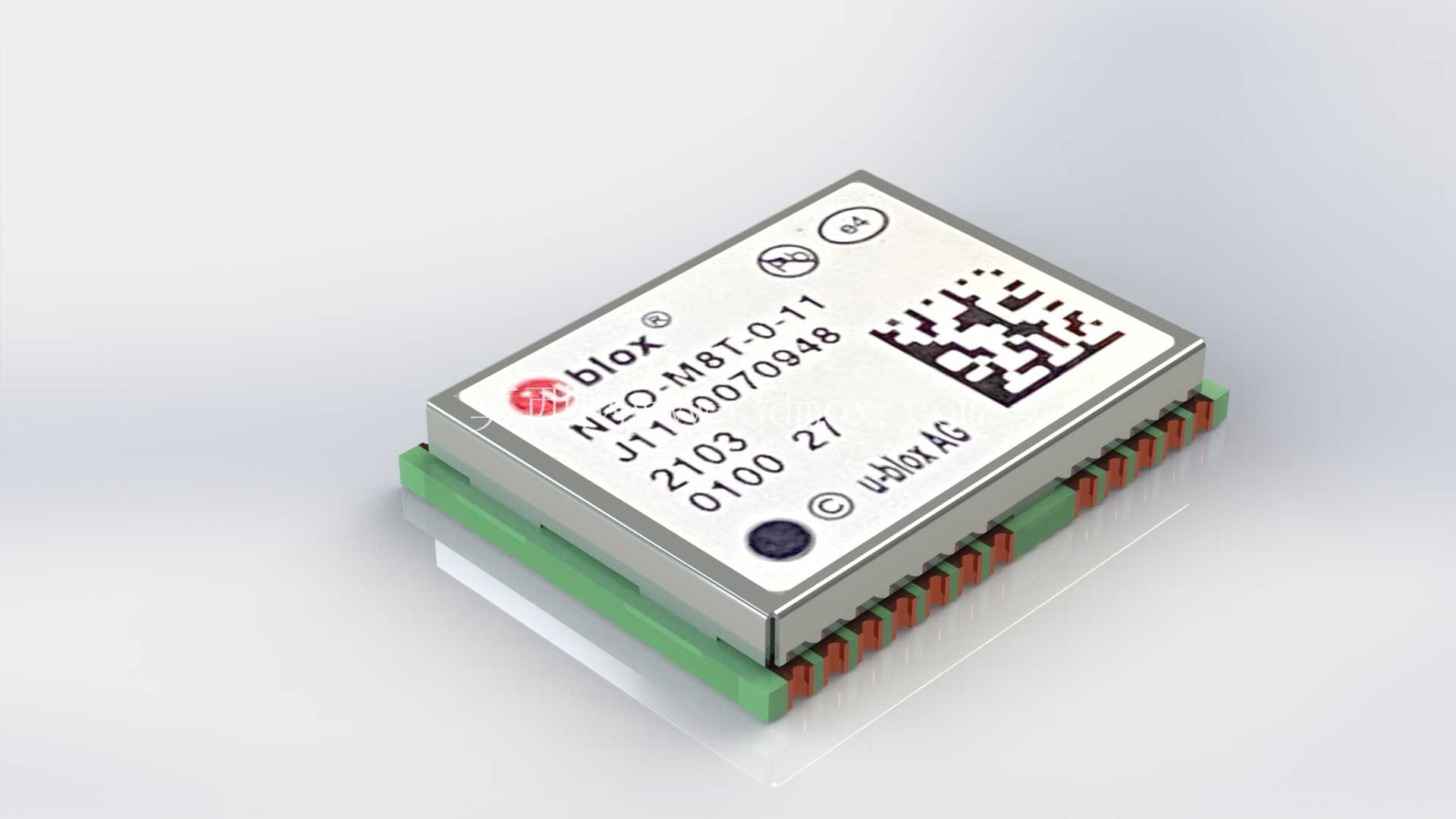

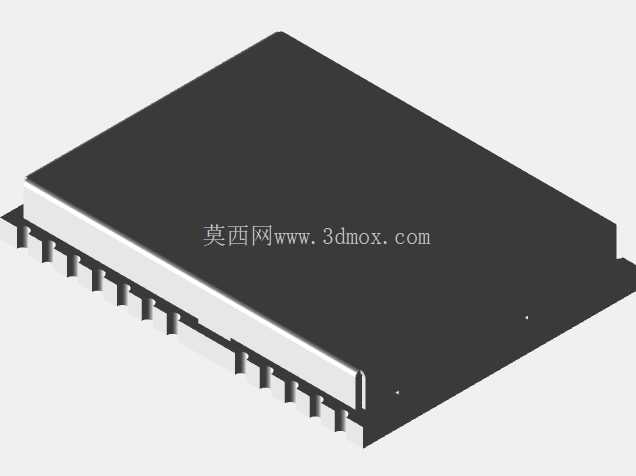

建模的时候最先卡的是外形尺寸边界，这款模块本体是标准的24pin邮票孔封装，本体长宽尺寸是12.2mm×16.0mm，本体厚度算上顶部屏蔽罩是2.4mm，底部引脚的焊盘伸出长度是1.0mm，焊盘间距1.1mm，做PCB封装适配的时候，焊盘宽度要留0.6mm，钢网开厚0.12mm才能保证回流焊的时候不连锡、不虚焊。模块底部和PCB之间要留0.3mm的间隙，不能直接贴死，一方面是给焊盘的锡膏留熔融空间，另一方面是避免模块底部的接地焊盘和PCB表层走线出现短路。配套的排针座我也一起做了建模，就是图里的绿色接插件部分，排针高度是3.5mm，插针直径0.5mm，和模块引脚的配合间隙留了0.05mm，手工焊接或者测试装拆的时候不会卡滞，也不会因为间隙太大出现接触不良。

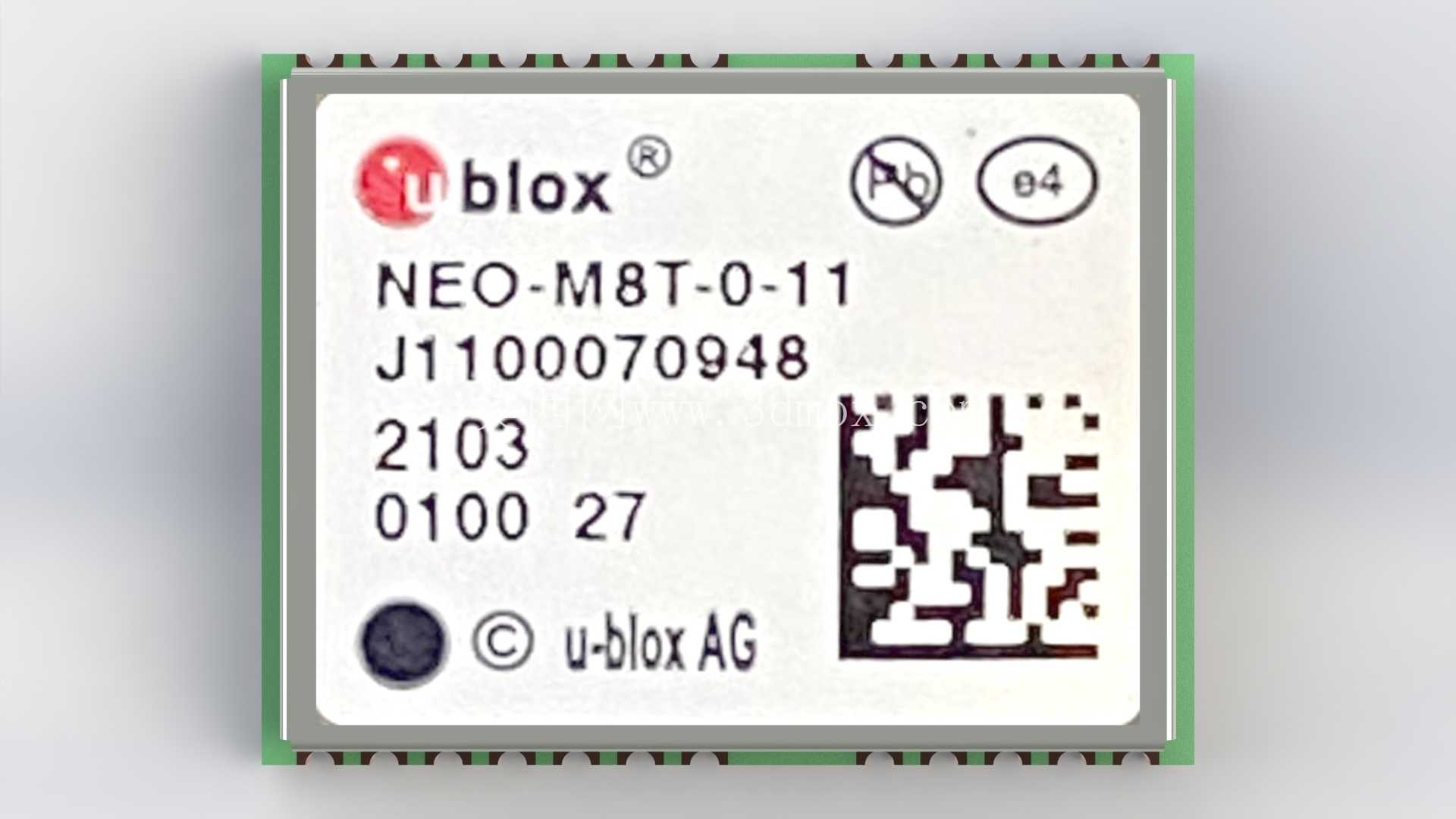

设计思路上完全还原了量产模块的结构逻辑：顶部的金属屏蔽罩是0.2mm厚的洋白铜材质，冲压成型后和模块底部的PCB基板扣合，屏蔽罩侧面留了三个0.3mm的定位卡扣，和基板上的卡槽过盈配合，过盈量控制在0.05mm，既能保证屏蔽罩不会因为振动脱落，又能在维修的时候用撬棍轻轻拆开。屏蔽罩表面的丝印、二维码、认证标识我都按实物比例做了贴图还原，做产品外观渲染的时候不用再后期补素材。模块左上角的SAW滤波器屏蔽区，我特意做了独立的结构分层，那个位置是射频信号输入的前端，做整机结构设计的时候，这个区域上方不能走金属结构件，至少要留2mm的净空区，不然会遮挡射频信号，导致搜星数下降、授时精度飘移。

实际做结构适配的时候有几个容易踩的坑，建模的时候我都把对应的避让结构做了提示：模块的天线馈电引脚是第18脚，做PCB走线的时候要做50欧姆阻抗控制，走线长度尽量短，周围包地过孔间距不超过2mm，不然会引入信号损耗；模块的安装固定，不要在模块本体上打螺丝孔，正确的固定方式是靠邮票孔焊接在PCB上，如果是振动比较大的车载、机载场景，可以在模块屏蔽罩顶部贴1mm厚的导热硅胶垫，和上层的金属结构壳体接触，既可以辅助散热，又能起到缓冲固定的作用，硅胶垫的压缩量控制在30%就行，压太死会把屏蔽罩压变形，导致内部的射频芯片受力出现性能下降。

还有几个容易被忽略的设计细节：模块的工作温度范围是-40℃到85℃，做高低温环境下的结构仿真时，要考虑模块和PCB的热膨胀系数差，邮票孔焊盘的长度不要做太短，至少留1.2mm的焊接长度，不然温度循环的时候容易出现焊盘开裂；模块的复位引脚、时间脉冲输出引脚的走线要远离电源回路，避免电源纹波串进去导致授时脉冲出现抖动。我在建模的时候把所有引脚的位置都按 datasheet 做了精准对齐，导出的STEP文件可以直接导入到整机装配里，不用再反复调整位置公差，做结构干涉检查的时候能省不少时间。

之前有同行做户外授时终端的时候，把模块放在了设备壳体的金属盖板正下方，结果搜星灵敏度比正常值低了15dBHz，冷启动时间翻了三倍，后来把模块挪到壳体上方的天线透波区下方，留了8mm的净空，问题才解决，这些实际踩过的坑，在模型的结构分层里都做了对应的区域标注，方便刚接触这类模块设计的工程师快速避开雷区。
